DiO 54895 Mode D'emploi

FR

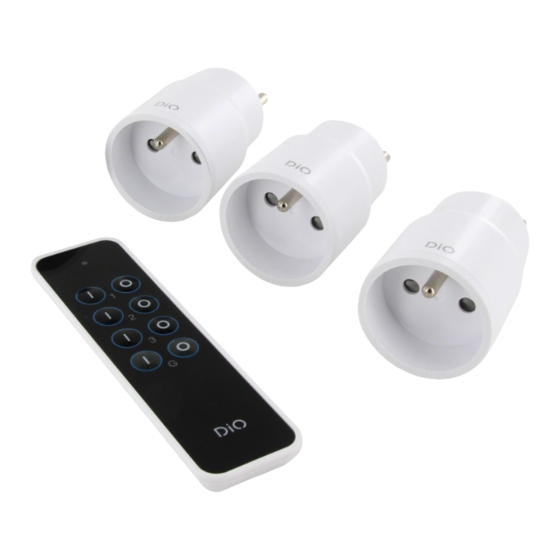

3 prises nano On/O & télécommande
3x 54885 1x pile CR2032 1x 54760
Enregistrer votre garantie
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty
0. Tutoriel vidéo
A n de simpli er la compréhension et l'installation de nos packs et de nos solutions, nous
avons opté pour des notices lmées: vous pouvez les visionner sur notre chaîne
Youtube.com/c/dio-connected-home, dans l'onglet playlists.
1. Installer la prise
Brancher votre lampe ou appareil sur la prise DiO, et la prise DiO dans votre prise murale.
Mettre l'interrupteur de l'appareil sur position allumée.
2. Associer la prise avec une commande DiO 1.0
Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommande,
interrupteurs, détecteurs sans l et LiteBox / HomeBox pour un contrôle via votre smartphone.
Grâce à la HomeBox DiO, vous pouvez également rendre compatible votre prise nano DiO 1.0
avec les commandes DiO 2.0. Plus d'informations sur www.getdio.com.
2.1. Associer la prise avec une télécommande, interrupteur ou
détecteur
'ON'
... 6 sec ...
1. Branchez votre prise nano avec la lampe branchée à la prise murale.
2. Dans les 6 secondes, appuyer sur le bouton 'ON' de la télécommande, interrupteur sans l
ou détecteur DiO 1.0, la lampe clignote deux fois pour con rmer l'association.
NL
3 On/O Schakelstopcontacten & afstandsbediening
3x 54885 1x CR2032-batterij 1x 54760
Registreren van uw garantie
Vul om uw garantie te registreren het online formulier in op www.getDiO.com/warranty
0. Installatievideo's
Om de installatie van onze packs en oplossingen te vereenvoudigen, werken we met video's
die u kan bekijken op ons kanaal : Youtube.com/c/dio-connected-home, onder playlists.
1. Installeren van het schakelstopcontact
Sluit uw lamp of apparaat aan op het DiO-schakelstopcontact en stop het DiO-schakels-
topcontact in het wandstopcontact.
Zet de schakelaar van het apparaat in de 'aan'-stand.
2. Koppelen van het schakelstopcontact aan een DiO 1.0-bedieningselement
Dit product is compatibel met alle DiO 1.0-bedieningselementen: afstandsbedieningen,
draadloze schakelaars, detectoren en de LiteBox / HomeBox voor bediening via uw
smartphone.
Met de DiO HomeBox kunt u uw DiO 1.0- schakelstopcontact ook compatibel maken met
de DiO 2.0-bedieningselementen. Meer informatie vindt u op www.getdio.com.
2.1. Koppelen van het schakelstopcontact met een DiO 1.0-
afstandsbediening, -schakelaar of -detector
'ON'
... 6 sec ...
1. Steek de stekker-ontvanger in het stopcontact en de stekker van de lamp in de
stekker-ontvanger.
2. Druk binnen 6 seconden op de ON-knop van de afstandsbediening, draadloze schakelaar
of DiO 1.0-sensor, de lamp knippert tweemaal om de koppeling te bevestigen.
Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 6 secondes,
la prise nano sortira du mode apprentissage ; vous devez retirer la mini prise du courant et la
remettre.
La prise peut être liée jusqu'à 32 commandes DiO di érentes.
2.2. Associer la prise avec la DiO HomeBox
Via l'interface web connect.getdio.me se rendre dans:
1) 'ajouter -> pièce' et ajouter vos di érentes pièces
2) 'ajouter -> périphérique'
3) brancher la prise nano sur la prise murale, elle sera automatiquement reconnue
54895
par la HomeBox.
Suivre les étapes d'installation sur la chaîne Youtube.com/c/dio-connected-home
1x manuel
3. E acer une commande
1. Débrancher la prise nano DiO du courant au moins durant 6 secondes et la rebrancher.
2. Appuyer sur la touche 'OFF' de la commande à e acer, la lampe clignote 2 fois pour
con rmer l'e acement.
4. Utilisation
Fonction ON/OFF : Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour
allumer (éteindre) la lampe.
Fonction groupe : Lorsque les canaux 1 à 3 de la télécommande DiO 1.0 sont liés à
di érentes prises DiO 1.0 ou autre installations DiO (module éclairage, ampoule ...), le canal
G (groupe marche/arrêt) est automatiquement appris et commandera l'ensemble des
appareils en simultané.
5. Résolution de problèmes
L'éclairage ou appareil ne s'allume pas :
• Véri er que votre prise est bien connectée au courant électrique.
• Véri er la polarité et/ou l'épuisement des piles de votre commande.
• Véri er que l'interrupteur de votre lampe ou appareil est sur position allumée.
Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (module
et/ou prise). La portée entre la prise et la commande DiO peut être diminuée par l'épaisseur
des murs, ou un environnement sans l existant.
Attention : Ne pas utiliser dans un endroit humide.
6. Caractéristiques techniques
Mini prise - 54885
Protocole: DiO 1.0
Fréquence: 433,92 MHz
Puissance Max: 3 mW EIRP
Portée de transmission: 50m (en champs libre)
Max. 32 émetteurs associés
Température de fonctionnement: 0 à 50°C
Alimentation: 220 - 240 V - 50Hz
Max.: 2300W charge résistive
d x h : 44 x 56 mm
Let op: Als u niet binnen 6 seconden op de ON-knop drukt, verlaat de miniplug de
leermodus; u moet de stekker-ontvanger verwijderen en deze vervangen.
Het schakelstopcontact kan aan maximaal 32 verschillende DiO-bedieningselementen
gekoppeld worden.
2.2. Koppelen van het schakelstopcontact aan de DiO HomeBox
Ga via de webinterface connect.getdio.me naar:
1) 'Toevoegen -> Kamer' en voeg uw verschillende kamers toe.
2) 'Toevoegen -> Accessoire' .
3) Steek de stekker-ontvanger in het stopcontact, het wordt automatisch herkend
54895
door de HomeBox.
U kunt de installatiestappen bekijken op ons kanaal: Youtube.com/c/dio-connected-home
1x handleiding
3. Ongedaan maken van de koppeling van een bedieningselement
1. Haal de stekker-ontvanger uit het stopcontact, wacht 6 seconden en herstel de
verbinding ontvangerstopcontact.
2. Druk op de OFF-knop van het kanaal dat moet worden gewist, de lamp knippert
tweemaal om het verwijderen te bevestigen.
4. Gebruik
Aan/uit-functie: Druk op "ON" en "OFF" om het aangesloten toestel in werking te stellen of
uit te schakelen.
Groepsfunctie: Als de kanalen 1 tot 3 van de DiO 1.0-afstandsbediening gekoppeld zijn aan
verschillende DiO 1.0- schakelstopcontacten of andere DiO-accessoires (verlichtingsmodule,
smartledlamp ...), dan komt kanaal G (groep aan/uit) automatisch beschikbaar.
5. Verhelpen van problemen
De lamp of het apparaat gaat niet aan:
• Controleer of uw schakelstopcontact aangesloten is op het elektriciteitsnet.
• Controleer of de schakelaar van uw lamp of apparaat in de 'aan'-stand staat.
• Controleer de polariteit en/of de status van de batterijen van uw bedieningselement.
Belangrijk: Er moet minimaal 1 tot 2 meter afstand zitten tussen twee DiO-ontvangers
(module en/of schakelstopcontact). Het bereik tussen het schakelstopcontact en het
DiO-bedieningselement kan minder worden door dikke muren of door de aanwezigheid van
een bestaand draadloos netwerk.
6. Technische gegevens
Schakelstopcontact - 54885
Protocol: DiO 1.0
Frequentie: 433,92MHz
Maximaal vermogen: 3 mW EIRP
Zendbereik: 50 m (in open ruimte)
Max. 32 gekoppelde zenders
Bedrijfstemperatuur: 0 tot 50°C
Voeding: 220-240V~50Hz
Max.: resistieve belasting: 2300W
d x h : 44 x 56 mm
Télécommande 3 canaux – 54760
Fréquence : 433,92MHz
Portée de transmission : 50m (en champs libre)
Nombre de canaux : 3
Batterie lithium : CR2032 3V (inclue)
Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.
7. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chau age, votre
éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous
avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les
solutions DiO connected home sur www.getDiO.com
Recyclage
Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout
appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé
de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en
vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères
dans aucun des pays de l'UE. A n de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au
rebut incontrôlée, recyclez le produit de façon responsable a n de promouvoir l'utilisation durable des ressources
matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le
revendeur d'origine. Il se chargera du recyclage dans le respect des dispositions règlementaires.
CHACON déclare que les appareils 54885 et 54760 sont conformes aux exigences essentielles et aux autres
dispositions pertinentes de la directive RED 2014/53/EU.
www.chacon.be Support Téléchargement
Hotline
www.getDiO.com
BE + 32 900 51 100
(Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12
(Prix communication nationale)
ES + 34 914 816 397
(Precio Comunicación Nacional)
PT + 351 300 506 239
(Preço Comunicação Nacional)
3-kanaalsafstandsbediening – 54760
Zendfrequentie: 433,92 MHz
Zendbereik: 50 m (in open ruimte)
Aantal kanalen: 3
Lithiumbatterij: CR2032 3 V (bijgeleverd)
Voor gebruik binnenshuis (IP20); niet gebruiken in vochtige omgevingen
7. Uitbreiden van uw installatie
U kunt uw installatie uitbreiden met DiO-oplossingen voor het aansturen van uw
verwarming, uw verlichting, uw rolluiken en uw tuin of voor videobewaking om te
bekijken wat er in uw woning gebeurt. De DiO connected home-oplossingen zijn
gebruiksvriendelijk, van hoogwaardige kwaliteit, uitbreidbaar en betaalbaar. U vindt ze op
www.getDiO.com
Recyclage
Overeenkomstig de Europese WEEE-richtlijn (2002/96/EG) en de Europese richtlijn inzake accu's (2006/66/EG)
moeten alle elektrische en elektronische apparaten en accu's gescheiden ingezameld worden door een lokale
instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze producten niet bij het normale huishoudeli-
jke afval. Raadpleeg de geldende regelgevingen. Het symbool van de doorgekruiste afvalcontainer geeft aan dat
het in alle landen van de EU verboden is dit product weg te gooien bij het huishoudelijke afval. Om het milieu en
de volksgezondheid niet in gevaar te brengen door ongecontroleerd afdanken van producten, moet dit product
op verantwoordelijke wijze gerecycled worden om het duurzame gebruik van materialen te bevorderen. Voor het
inleveren van uw afgedankte apparaat kunt u gebruik maken van de inlever- of inzamelinstanties of kunt u
contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan voor de recycling overeenkomstig de
reglementaire voorschriften..
CHACON verklaart dat de apparaten 54885 en 54760 voldoen aan de essentiële eisen en alle andere relevante
bepalingen van de richtlijn RED 2014/53/EU.
www.chacon.be Support Téléchargement
Hotline
www.getDiO.com
BE + 32 900 51 100
(Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12
(Prix communication nationale)
ES + 34 914 816 397
(Precio Comunicación Nacional)
PT + 351 300 506 239
(Preço Comunicação Nacional)
V1.0 180911
V1.0 180911
