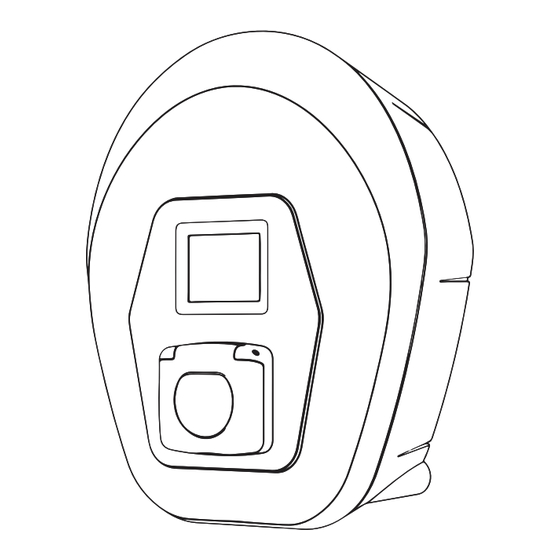

TABLE DES MATIÈRES SECTION PAGE INTRODUCTION INFORMATIONS GÉNÉRALES 1.1. Domaines d’utilisation 1.2. Symbole et définitions 1.3. Étiquette d’identification 1.4. Dimensions et caractéristiques du produit 1.5. Caractéristiques techniques INSTALLATION 2.1. Préparation de l’installation 2.2. Outils nécessaires 2.3. Contenu du paquet 2.4. Espace et positionnement 2.5.
Page 3
TABLE DES MATIÈRES SECTION PAGE 2.12. Installation d’un compteur d’énergie pour la gestion dynamique de l’alimentation - Dynamic Power Management (en option) 2.13. Installation d’un déclencheur shunt (en option) 2.14. Opérations de fermeture et alimentation électrique ENTRETIEN ÉLIMINATION DU PRODUIT ASSISTANCE CLAUSE DE NON-RESPONSABILITÈ...
; l’entretien incorrect ou insuffisant ; l’altération ou les réparations dangereuses ; l’utilisation ou l’installation par des personnes non qualifiées. Free2Move eSolutions S.p.A. n’est pas responsable de l’élimination de l’équipement, ou de ses parties, qui ne serait pas conforme aux réglementations et lois en vigueur dans le pays d’installation.
être altérée. Ce document contient les informations jugées nécessaires pour l’installation et l’entretien courant de l’équipement. Ce document a été soigneusement vérifié par Free2Move eSolutions S.p.A. mais des oublis peuvent se vérifier. Si vous constatez des erreurs, veuillez en informer Free2Move eSolutions S.p.A.. À l’exception des obligations contractuelles explicites, Free2Move eSolutions S.p.A.
AVERTISSEMENTS Risque d’électrocution et d’incendie Avant d’installer ou d’utiliser l’appareil, assurez-vous qu’aucun des composants n’a été endommagé. Les composants endommagés peuvent entraîner une électrocution, des courts-circuits et un incendie dû à une surchauffe. Un appareil présentant des dommages ou des défauts ne doit pas être utilisé. Installez eProWallbox éloigné...
F2ME.EPROSLYYXXX 1.1. Domaines d’utilisation Free2Move eSolutions S.p.A. décline toute responsabilité pour tout dommage, quel qu’il soit, dû à des actions incorrectes ou négligentes. L’équipement ne peut être utilisé à d’autres fins que celles pour lesquelles il est prévu. L’équipement ne doit pas être utilisé par du personnel inexpérimenté, ni même par du personnel expert si l’équipement subit des opérations qui ne sont pas conformes à...
1.2. Symbole et définitions Symbole Description Avertissement général Il est obligatoire de consulter le manuel d’origine et la documentation complémentaire Interdiction ou restrictions Bien qu’ils ne soient pas fabriqués à partir de matériaux nocifs pour la santé, ces produits ne doivent pas être jetés avec les déchets ménagers, mais doivent être collectés séparément, car ils sont fabriqués à...
1.3. Étiquette d’identification Les informations figurant sur l’étiquette sont illustrées dans la figure ci-dessous. Les détails peuvent différer de ceux indiqués dans la figure, selon la version du produit. Le numéro de pièce et le numéro de série se trouvent également sur l’emballage ainsi que dans l’application eSolutions Charging après authentification.
1.5. Caractéristiques techniques Description Mode de recharge Mode 3 - cas B Connecteur standard Type 2 Caractéristiques de connexion Prise de courant avec couvercle et obturateur interne Marquage CE Spécifications générales Dimensions 403x336x190mm Poids ~ 3,8 kg Degré de protection IP55 Indice de protection contre les chocs IK08 Logement...
2. INSTALLATION AVERTISSEMENTS : Le non-respect des instructions de ce manuel peut entraîner de graves dommages tant pour le produit que pour l’installateur (dans les cas les plus graves, les blessures peuvent être mortelles). Veuillez lire attentivement ce manuel avant d’installer, de mettre en marche et d’utiliser le produit. Free2Move eSolutions S.p.A. recommande de faire appel uniquement à des professionnels expérimentés et conformes aux réglementations en vigueur pour installer correctement le produit. Une fois que l’appareil a été mis sous tension, l’écran ne s’allume pas immédiatement. Cela peut prendre jusqu’à une minute. 2.1. Préparation de l’installation L’ensemble du système d’alimentation doit être préparé et calibré conformément aux normes locales et internationales en vigueur, en fonction de la configuration du produit et de la puissance choisie.
Page 13
Avant de procéder à l’installation, assurez-vous que : L’alimentation est entièrement coupée et qu’elle le reste jusqu’à la fin de l’installation La zone de travail est délimitée de manière adéquate (l’accès aux personnes non concernées par le travail doit être interdit) L’installation ne doit pas être effectuée avec des mains mouillées et aucun jet d’eau ne doit ...
2.2. Outils nécessaires Cutter Tournevis Torx T20 Tournevis Phillips Tournevis à fente Marteau Crayon Perceuse et mèche de 10 mm de diamètre Free2Move eSolutions S.p.A. décline toute responsabilité pour les dommages aux personnes ou aux choses découlant de l’utilisation de ces outils. 2.3. Contenu du paquet eProWallbox ø 3 chevilles murales avec vis 10x50 mm 1 carte RFID 1 gabarit de perçage pour l’installation Documentation sur le produit...
2.4. Espace et positionnement Assurez-vous qu’il n’y a pas de sources de chaleur, de substances inflammables ou de sources électromagnétiques dans la zone d’installation, que ce soit lors de l’installation du produit ou pendant toute sa durée de vie. En outre, le site d’installation doit être suffisamment ventilé pour assurer une bonne dispersion de la chaleur. Assurez-vous que la zone choisie est couverte par une réception de téléphonie mobile ou par une couverture Wi-Fi. Avant l’installation, assurez-vous que les conditions environnementales (telles que la température, l’altitude et l’humidité) sont conformes aux spécifications du produit. Pour assurer le bon fonctionnement de l’appareil et permettre son utilisation correcte par l’utilisateur, l’espace autour de l’appareil doit être dégagé...
2.5. Première ouverture À l’aide de la rainure située sur le fond, détachez le couvercle extérieur de l’eProWallbox du boîtier, fixé par 6 bouchons élastiques. Pour procéder à l’installation, le couvercle peut être retiré en dévissant 6 vis.
2.6. Montage mural Les règles de construction nationales et internationales définies dans les normes IEC 60364-1 et IEC 60364-5-52 doivent être respectées lors de la fixation de l’eProWallbox au mur. Le positionnement correct de la station de charge est important pour assurer son bon fonctionnement. Pour fixer le corps principal au mur, il faut utiliser 3 chevilles (Ø 10x50 mm). Les chevilles fournies sont universelles et conviennent aux murs en briques pleines ou creuses. Pour une installation sur des murs constitués de matériaux différents (par exemple, des plaques de plâtre), des chevilles spécifiques sont nécessaires et ne doivent être installées qu’après vérif- ication de la charge maximale admissible.
2.7. Installation de dispositifs de protection externes Le produit est uniquement équipé d’un dispositif de détection de courant continu de 6 mA DC. Par conséquent, conformément à la norme IEC 61851-1, l’appareil doit être protégé en amont par l’installation externe d’un disjoncteur miniature (MCB) et d’un dispositif à courant résiduel (RCD). L’eProWallbox n’est pas équipée d’un système de détection des défauts PEN.
2.8. Connexion à l’alimentation électrique L’équipement doit être alimenté par des câbles de taille appropriée et capables de supporter le courant pour lequel le produit a été conçu. Avant de procéder au câblage, assurez-vous que les câbles sont d’une taille appropriée et que le rayon de courbure maximal admissible n’est pas dépassé.
Page 20
La partie inférieure du corps de l’appareil comporte 2 entrées de câbles latérales qui sont fermées par des capuchons de protection pour empêcher la poussière ou l’humidité de pénétrer pendant le transport. Câbles d’alimentation (P) Câbles de communication (C) Câbles d’alimentation (P) Câbles de communication (C)
Page 21
Le schéma suivant montre comment connecter électriquement l’appareil dans des systèmes triphasés ou monophasés. En cas d’installations multiples, nous recommandons de prévoir une rotation de phase.
2.8.1. Installation triphasée Dans le cas d’une installation triphasée, suivez les étapes ci-dessous : Desserrez la gaine de la boîte de gauche (P) et insérez la gaine ondulée de Ø 25 mm. Serrez la gaine de la boîte (P). Insérez les câbles d’alimentation et connectez les phases le neutre N et le câble de mise à...
2.8.2. Installation monophasée En cas d’installation monophasée, suivez les étapes ci-dessous : Desserrez la gaine de la boîte de gauche (P) et insérez la gaine ondulée de Ø 25 mm. Serrez la gaine de la boîte (P). Insérez les câbles d’alimentation et connectez la phase, le neutre N et le câble de mise à...
2.9. Connexion des câbles de communication L’eProWallbox est équipée du port de communication suivant : 1. 2x RS485 2. RFID 3. BLE 4. Wi-Fi 5. 4G/LTE Retirez le capuchon de protection de la gaine de la boîte droite (C) au bas de l’appareil, desserrez-le et insérez la gaine ondulée Ø...
2.10. Description du port Le tableau suivant résume les ports disponibles pour l’utilisateur : Lecteur RFID RS485 x1 DPM Sélecteur rotatif RS485 x1 DC Déclencheur shunt DIP switch Commutateur DIP Entrée câble d’alimentation Type Port Code du port Portée Entrée Bornes pour câbles d’alimentation Câbles d’alimentation RS485 Modbus pour la communication RS485 DC CN10...
Page 26
Pour installer eProWallbox dans les systèmes informatiques, retirez le film plastique du commutateur DIP SW2 et mettez les deux contacts en position ON. Commutateur DIP SW2...
2.11. Réglage du sélecteur rotatif Le réglage d’usine du commutateur rotatif SW1 est sur la position 6. Pendant la phase d’installation, il est obligatoire de définir le type d’alimentation d’entrée (monophasé ou triphasé) et la puissance maximale, en fonction de la puissance maximale pouvant être fournie par le réseau, selon le tableau suivant.
2.12. Installation d’un compteur d’énergie pour la gestion dynamique de l’alimentation - Dynamic Power Management (en option) L’eProWallbox est équipée d’une fonction de gestion dynamique de l’énergie (DPM), une fonction en option qui module le processus de charge en fonction de la puissance disponible via un compteur d’énergie triphasé...
Page 29
Placez le compteur d’énergie prévu après le réseau et avant la puissance fractionnée en aval des dispositifs de protection (MCB, RCD). Suivez les schémas ci-dessous pour le raccordement électrique triphasé ou monophasé : Compteur Compteur électrique électrique Faites passer les câbles de communication avec une section suggérée de 0,5 mm à...
2.13. Installation d’un déclencheur shunt (en option) Vérifiez si cette fonction est obligatoire dans votre pays avant d’installer l’équipement. L’eProWallbox est équipée d’un contact normalement ouvert AC (CN3). Pour garantir une sélection correcte du déclencheur à shunt, il est nécessaire de garder à l’esprit que le contact de l’eProWallbox a les caractéristiques suivantes : 3A 250V, programmé pour commander un déclencheur à...
3. ENTRETIEN Avant d’effectuer toute opération d’entretien, mettez l’appareil hors tension et débranchez-le du véhicule électrique. Seul du personnel qualifié peut ouvrir l’eProWallbox et effectuer des opérations sur les composants. L’eProWallbox ne contient pas de composants que l’utilisateur peut réparer ou entretenir de manière autonome.
énoncées dans ce manuel et des avertissements concernant l’installation et l’entretien de l’eProWallbox. Free2Move eSolutions S.p.A. se réserve tous les droits sur ce document, l’article et les illustrations qu’il contient. Toute reproduction totale ou partielle, divulgation à des tiers ou utilisation de son contenu est interdite sans le consentement écrit préalable de Free2Move eSolutions S.p.A..
Page 33
Siège social Free2Move eSolutions S.p.A. Piazzale Lodi, 3 20137 Milan - Italie Support client : https://www.esolutions.free2move.com/contacts/...
