Ecosense MACRO Guide D'installation

I N S TA L L ATI O N G U I D E
FREEDOM TO CREATE
Read the following instructions
before operating the luminaire.
Lisez les instructions suivantes avant
d'utiliser le luminaire. / Lea el
siguiente instructivo antes de operar
el luminario.
EcoSense Lighting fixtures must be installed by a
qualified electrician.
EcoSense Eclairage doit être installé par un
électricien qualifié. / Las luminarias EcoSense deben
ser instaladas por personal calificado.
EcoSense Lighting, Inc. is not responsible if its
fixtures are not installed in accordance with all
national and local safety standards.
EcoSense Lighting, Inc n'est pas responsable si son
appareils ne sont pas installés conformément à toutes
les normes de sécurité nationales et locales. /
EcoSense Lighting, Inc. no será responsable, si sus
luminarias no se instalan de acuerdo con todas las
normas de seguridad nacionales y locales.
IK10
MNL-000088-00
Part Number: MNL-000088-00
Surge Protection Devices with a minimum
discharge current rating of 20kA, that meet
UL1449, CSA C22.2 No. 269.1, and IEC
TR 62066, should be installed on each
branch circuit.
/ Les dispositifs de protection contre
les surtensions avec un courant de décharge nominal
de 20 kA, conformes aux normes UL1449, CSA C22.2
n° 269.1 et IEC TR 62066, doivent être installés sur
chaque circuit de dérivation. / En cada circuito
derivado deben instalarse dispositivos de protección
contra sobretensiones que soporten una corriente
de descarga mínima de 20 kA y que cumplan con las
normas UL1449, CSA C22.2 núm. 269.1 e IEC TR 62066.
PLAN THE INSTALLATION
Verify the Electrical Plan
/ Vérifiez le Plan Électrique / Verifique el Diagrama Eléctrico
Fixture-to-Fixture Runs
Câblage du Dispositif Defixation / Dispositivo a Dispositivo Funciona
UL ONLY / UL SEULEMENT / UL ÚNICAMENTE
*
**
* Fixtures are UL Listed / Les dispositifs de fixation sont répertoriés UL / Los accesorios tienen clasificación de UL
** Fixture mounting and wiring to junction box must be done in accordance to local code
être effectués conformément au code local / El montaje y cableado al cajetín de conexiones se deberá ejecutar conforme a los códigos locales

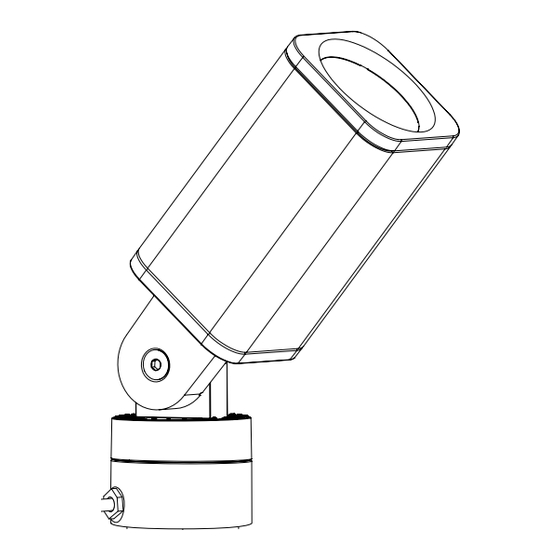

MACRO Aiming System
™
™
Système d'objectif MACRO™ / Sistema de Apuntar MACRO™
INCLUDED
Inclus / Se Insluye
RISE F080 Installation Guide
RISE F080 Guide d'installation / Guía de instalación para RISE F080
Every lighting fixture includes firmware that facilitates electronic dimming control
Tous les luminaires incluent un micrologiciel qui permet un contrôle électronique de l'intensité
lumineuse / Cada accesorio de iluminación posee un firmware que facilita el control del regulador
electrónico (dimmer)
*For other RISE Installation Guides visit www.ecosenselighting.com/downloads/rise
*Pour d'autres guides d'installation RISE, visitez www.ecosenselighting.com/downloads/rise / *Para
consultar otras Guías de Instalación de RISE, visite www.ecosenselighting.com/downloads/rise
OPTIONAL ITEMS
Articles de optionnels / Ítems opcionales
Interchangeable Lens
Lentilles Interchangeables / Lentes Intercambiables
Color Filter
Filtre de Couleur / Filtro de Color
IP66
Snoot/Half Snoot
Coupe-Flux/Demie Coupe-Flux / Cono/Medio Cono
Canopy/Junction Box Cover
Pavillon/Couvercle de la Boîte de Jonction / Cubierta/Tapa del Cajetín de Conexiones
EcoSpec ® LDCM 0-10V Module
EcoSpec LDCM 0-10V Module / EcoSpec
®
*For more accessories visit www.ecosenselighting.com/rise
*Pour un plus grand choix d'accessoires, visitez www.ecosenselighting.com/rise / *Para ver más
accesorios, visite la página www.ecosenselighting.com/rise
NOTES
Screw Torque Settings:
Screws to replace the Lens and Bezel
Screws for MACRO™ Lock Pan and Tilt
IC Cable Length
EC Cable Length
NPT Fitting Height
Wire Color Description
/ Plan de l'installation / Planifique la Instalación
*
*
**
**
ECOSENSE LIGHTING INC.
837 NORTH SPRING STREET
SUITE 103
LOS ANGELES, CA 90012
LDCM 0-10V Módulo
®
Hex 2.5mm; 0.85Nm ± 0.15Nm
Hex 4mm; 12Nm ± 0.5 Nm
0.48m (19in)
3.048m (10ft)
12.7mm (0.5in)
Brown = Line
Blue = Neutral
Green/Yellow = Ground
Direct to Junction Box
Direct Vers la Boîte de Jonction / Directo al cajetín de Conexiones
UL ONLY / UL SEULEMENT / UL ÚNICAMENTE
*
*
*
**
**
/ Le montage du dispositif de fixation et le câblage à la boîte de jonction doivent
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE.
P • 310 . 496 . 6255
VISIT ECOSENSELIGHTING.COM FOR THE MOST CURRENT SPECIFICATIONS.
FOR A LIST OF PATENTS VISIT ECOSENSELIGHTING.COM/IP-PORTFOLIO/
F • 310 . 496 . 6256
©2019 ECOSENSE LIGHTING INC. ALL RIGHTS RESERVED. ECOSENSE, THE
ECOSENSE LOGO, TRoV, TROV AND ECOSPEC ARE REGISTERED TRADEMARKS
T • 855 . 632 . 6736
OF ECOSENSE LIGHTING INC.
855 . 6 . ECOSEN
RISE™, SLIM COVE™, FREEDOM TO CREATE™, MACRO™, FLIP-TO-FLAT™ ARE
TRADEMARKS OF ECOSENSE LIGHTING INC.
F 0 8 0 | S I N G L E
