Quick Start Guide

Table des Matières

Sommaire des Matières pour Samson Graphite M32

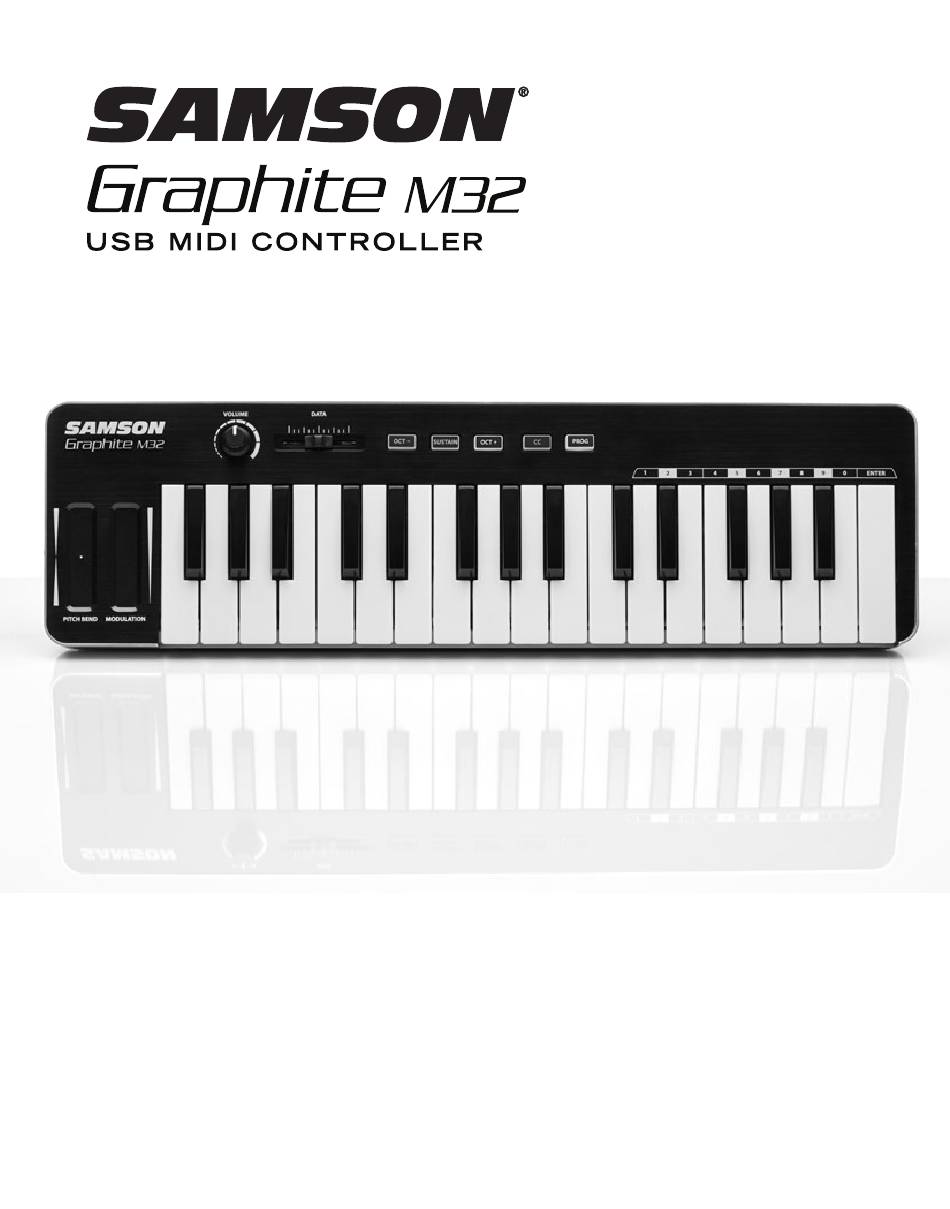

Page 1 Quick Start Guide...
Page 2 BLADE PLUG TO WIDE SLOT AND FULLY INSERT. Copyright 2015 Samson Technologies 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com Apple, Mac, Mac OS, and iPad are trademarks of Apple Inc., registered in the U.S. and other countries.
Page 3 Graphite M32 · USB Keyboard Controller CAUTION Any changes or modifications to the construction of this device which are not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
Page 4: Important Safety Information
Important Safety Information Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with dry cloth. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. Do not install near any heat sources such as radiators, heat registers, stoves, or other appa- ratus (including amplifiers) that produce heat.
Page 5 (using the Apple iPad Camera Connection Kit or Lightning to USB Camera Adapter, not included), and can be used to control many iOS MIDI apps, like GarageBand. The Graphite M32 features a 32-key velocity-sensitive keyboard, an assignable Data fader, a Volume knob, pitch bend and modulation strips.
Page 6: System Components
Features The Samson Graphite M32 utilizes state-of-the-art technology and is engineered to the finest detail. Here are some of its main features: • 32-key velocity-sensitive keyboard • Volume knob and Data slider • Pitch Bend and Modulation ribbon strips •...
Page 7: Quick Start
MIDI data via the USB connection. If the Graphite M32 is connected to a non-powered USB hub, it may not receive enough power to turn on. It is recommended that you connect the Graphite M32 directly to your computer or to a powered USB hub.
Page 8: Front Panel Controls And Functions
CC Button - When pressed, the keyboard sends a control change message. The CC button can be assigned using the Graphite M32 computer editor. PROG Button - Press this button to send program change information via the Function keys (0–9).
Page 9 Graphite M32 · USB Keyboard Controller Front Panel Controls and Functions Function Keys - In PROG mode, the last 11 keys of the keyboard are assigned to numerical digits (0–9), and ENTER. To Send a program change message, press the PROG button, then enter the program number by pressing the numbered keys.
Page 10 Editing Parameters The Graphite M32 features controls which settings can be customized using the Graphite M32 computer editor, which can be found on the Samson website (www.samsontech.com). The fol- lowing information outlines the available parameters for each control that can be adjusted.
Page 11 Graphite M32 · USB Keyboard Controller Specifications Keyboard 32-key, semi-weighted, velocity sensitive Controls Volume Knob Data Slider, Octave +/- buttons, Pitch Bend Ribbon Strip, Modulation Ribbon Strip Operation Controls SUSTAIN, CC Mode, PROG Functions Keys 0-9, Enter MIDI MIDI over USB...
Page 12 ATTENTION RISQUE D’ÉLECTROCUTION ! NE PAS OUVRIR ! MISE EN GARDE : POUR DIMINUER LE RISQUE D’ELECTROCU- TION, NE PAS RETIRER LE CACHE (OU A L’ARRIERE). CE MA- TERIEL NE COMPORTE PAS DE PIECES SUSCEPTIBLES D’ETRE REPAREES PAR L’UTILISATEUR. CONFIEZ TOUTES LES INTERVEN- TIONS D'ENTRETIEN A DES TECHNICIENS DE S.A.V.
Page 13 raphite M32 - Clavier de commande USB ATTENTION ! Les changements ou modifications apportés à la réalisation de cet appareil non expressément validés par le responsable de la conformité risquent d'annuler l'autorisation de l'utilisateur à faire fonctionner les équipements. REMARQUE : Cet appareil a été testé et jugé conforme aux limites applicables à un appareil numérique de Classe ...
Page 14: Consignes De Sécurité Importantes
Consignes de sécurité importantes Lire la présente notice. Conserver la présente notice. Respecter toutes les mises en garde. Suivre les consignes. Ne pas utiliser cet appareil près de l'eau. Ne nettoyer qu'avec un chiffon sec. Ne pas boucher les ouïes de ventilation. Installer en respectant la notice du fabricant. Ne pas installer à...
Page 15 Pour faire réparer votre panneau de commande, vous devez tout d’abord obtenir un numéro de retour (RA) avant de le renvoyer à Samson. Sans ce numéro, l’appareil ne sera pas accepté. N'hésitez pas à appeler Samson au 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro avant de renvoyer votre appareil.
Page 16: Fonctionnalités
Fonctionnalités Faisant appel à une technologie dernier cri, le Samson Graphite M32 est conçu jusqu'au moindre détail. Voici ses principales caractéristiques : • clavier de 32 touches sensible à la vitesse • bouton de Volume et curseur de Données • réglettes de Modulation de Hauteur et de Modulation •...
Page 17: Prise En Mains Rapide
M32 - Clavier de commande USB Prise en mains rapide Computer Reliez le Graphite M32 à votre ordinateur ou à votre iPad* à l'aide du câble USB joint à la livraison. L'appareil recevra l'alimentation électrique et transmettra des données MIDI via le port USB.
Page 18: Réglages Et Fonctions Du Panneau Avant
Réglages et fonctions du panneau avant Bouton de VOLUME - Ce bouton est préréglé d'origine pour envoyer des messages de volume MIDI (CC #7). Le bouton de VOLUME peut également être affecté pour régler différents paramètres MIDI à l'aide du logiciel d'édition sur ordinateur. Curseur DATA - Ce curseur est préréglé...
Page 19 Une fois le numéro de programme saisi, appuyez sur la touche ENTER pour transmettre les informations correspondant au numéro de programme. Le Graphite M32 quittera le mode programme, et les touches de fonctions transmettront des informations sur les notes.
Page 20: Paramètres D'edition
Paramètres d'Edition Les paramètres du Graphite M32 pour les pré-réglages 2-5 peuvent être personnalisés en utilisant le logiciel d'édition Graphite M32, qu'on trouvera sur le site web de Samson (www. samsontech.com). Les informations suivantes définissent les paramètres disponibles. Modification du réglage du Bouton de Volume programmable : Règle le numéro de modification de réglage que le bouton...
Page 21: Caractéristiques Techniques
raphite M32 - Clavier de commande USB Caractéristiques techniques Clavier 32 touches semi-lourdes sensibles à la vitesse Réglages Bouton de Volume, Curseur de Données, boutons Octave +/-, Réglette de Modulation de Hauteur, Réglette de Modulation Réglages des commandes SUSTAIN, Mode CC, PROG Touches de fonctions 0-9, Enter MIDI...
Page 22 ACHTUNG GEFAHR EINES STROMSCHLAGS! NICHT ÖFFNEN! ACHTUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICHT DIE HINTERE ABDECKUNG. ES ENTHÄLT KEINE VOM BENUTZER ZU WARTENDEN TEILE. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR. Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "gefährlicher Spannung”...
Page 23 raphite M32 · USB Keyboard Controller ACHTUNG Änderungen oder Modifikationen, die nicht ausdrücklich von der Stelle genehmigt wurden, die für die Konformität mit den geltenden Verordnungen verantwortlichen ist, können zum Verlust der Betriebserlaubnis des Geräts führen. ANMERKUNG: Dieses Gerät wurde getestet und entsprechend der FCC Regelungen, Teil 15, als mit der Class B Digital Device Grenzen konform eingestuft.
Page 24: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen. Benutzen Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie es nur mit einem trockenen Tuch. Verschließen Sie keine Ventilationsöffnungen. Installieren Sie das Gerät gemäß den Anwei- sungen des Herstellers.
Page 25 über ein 32-Tasten anschlagdynamisches Keyboard, einen belegbaren Data Fader, einen Lautstärkeregler, Pitch BGend und Modulation Bänder. Um die Vorteile der belegbaren Funkti- onen voll nutzen zu können, müssen Sie den kostenlosen Graphite M32 Editor von der Samson Website (www.samsontech.com) herunter laden.
Page 26: Systemkomponenten
Funktionen Das Samson Graphite M32 nutzt modernste Technologe und ist bis ins kleinste Detail durch- dacht. Hier sind einige der wichtigsten Funktionen / Eigenschaften: • Keyboard mit 32 anschlagdynamischen Tasten • Volume knob and Data slider • Pitch Bend und Modulations Bänder •...
Page 27 Wenn das Graphite M32 mit USB Hub verbunden wird, der keine Stromversorgung bietet, kann es sein, dass es nicht ausreichend Strom erhält, um eingeschaltet werden zu können. Es wird empfohlen, dass Sie Ihr Graphite M32 direkt mit dem Computer oder einem USB Hub mit Stromversorgung verbinden.
Page 28 Lassen Sie die Taste los, um die gehaltenen Noten freizugeben. CC Taste - Wenn sie betätigt wird, sendet die eine Control Change Meldung. Die CC Taste kann über den Graphite M32 Computer Editor zugewiesen werden. PROG Knopf - Betätigen Sie diese Taste, um Programmwechsel Informationen über die Funktionstasten (0–9) zu senden.
Page 29 Sie die Taste PROG und geben Sie dann die Programmnummer mit den Ziffern- tasten ein. Nachdem die Programmnummer eingegeben wurde betätigen Sie die ENTER Taste, um die Programmnummer Informationen zu übertragen. Das Graphite M32 Keyboard wird den Programm- Modus verlassen und die Funktionstasten werden die Note Information übertragen.
Page 30: Ändern Von Parametern
Ändern von Parametern Das Graphite M32 Keyboard verfügt über Steuerelemente, deren Einstellungen mit dem Graphi- te M32 Computer Editor geändert werden kann. Sie können ihn von der Samson Website (www. samsontech.com) herunter laden. Die folgenden Informationen beschreiben die verfügbaren Parameter für jedes Element, die angepasst werden können.
Page 31 raphite M32 · USB Keyboard Controller Spezifikationen Tastatur 32 Tasten, halbgewichtet, anschlagdynamisch Elemente Volume Regler Data Regler, Octave +/- Tasten, Pitch Bend Band , Modulation Band Steuerelemente SUSTAIN, CC Modus, PROG Funktionstasten 0-9, Enter MIDI MIDI über USB Stromversorgung Spannungsversorgung über USB Anschluss Zubehör USB Kabel Abmessungen...
Page 32 ATENCIÓN ¡RIESGO DE DESCARGA ELÉCTRICA! ¡NO ABRIR! PRECAUCIÓN: CON EL FIN DE REDUCIR EL PELIGRO DE SACUDI- DA ELÉCTRICA, NO RETIRE LA TAPA (O LA PARTE POSTERIOR). NO HAY PIEZAS CUYA REPARACIÓN PUEDA SER EFECTUADA POR EL USUARIO EN EL INTERIOR DEL APARATO. ENCARGUE LAS REPA- RACIONES A PERSONAL TÉCNICO DEBIDAMENTE CUALIFICADO.
Page 33 raphite M32 · Teclado Controlador USB PRECAUCIÓN Los cambios o modificaciones en este dispositivo no aprobados expresamente por la parte responsable del cumplimiento normativo podrían anular la autorización del usuario para utilizar el equipo. NOTA: Se ha verificado que este aparato cumple con los límites establecidos para un dispositivo digital de Clase B, de acuerdo a lo establecido en la Sección 15 de las Normas de la FCC.
Page 34: Información De Seguridad Importante
Información de Seguridad Importante Lea cuidadosamente estas instrucciones. Conserve estas instrucciones para cualquier consulta en el futuro. Siga cuidadosamente todas las advertencias. Observe y siga todas las instrucciones del fabricante. No utilice este aparato cerca del agua. Limpie el aparato solo con un trapo seco. No bloquee las aperturas de ventilación.
Page 35 MIDI, como por ejemplo GarageBand. El Graphite M32 dispone de un teclado de 32 teclas sensibles a la velocidad, un fader de Datos asignable, un mando de Volumen y bandas táctiles de inflexión de tono y modulación.
Page 36: Características
Características El Samson Graphite M32 utiliza la tecnología más avanzada y ha sido diseñado con la máxima precisión y cuidado. Éstas son algunas de sus características principales: • Teclado de 32 teclas sensibles a la velocidad • Mando de Volumen y control deslizante de datos •...
Page 37 Inicio Rápido Computer Conecte el Graphite M32 a su ordenador o iPad* utilizando el cable USB incluido. La unidad recibirá alimentación y transmitirá datos MIDI a través de la conexión USB. Si el Graphite M32 se conecta a un concentrador USB sin alimentación, es posible que no reciba la alimentación suficiente para encenderse.
Page 38: Controles Y Funciones Del Panel Frontal
Botón CC - Cuando se pulsa, el teclado envía un mensaje de cambio de control. El botón CC puede asignarse utilizando el editor de ordenador de Graphite M32. Botón PROG - Pulse este botón para enviar información de cambio del programa mediante las teclas de Función (0–9).
Page 39 PROG e introduzca el número de programa a continuación pulsando las teclas numera- das. Cuando haya introducido el número de programa, pulse la tecla INTRO para transmitir la información del número de programa. El Graphite M32 saldrá del modo de programa y las teclas de Función transmitirán información de notas.
Page 40 Edición de Parámetros El Graphite M32 incluye controles cuyos ajustes pueden personalizarse utilizando el editor de ordenador del Graphite M32, que puede encontrarse en la página web de Samson (www. samsontech.com). La siguiente información indica los parámetros disponibles para cada control que pueden ajustarse.
Page 41 raphite M32 · Teclado Controlador USB Especificaciones Teclado 32 teclas semi-contrapesadas, sensible a la velocidad Controles Mando de Volumen, Mando Deslizante de Datos, Botones de Octava +/-, Banda Táctil de Inflexión de Tono, Banda Táctil de Modulación Controles de Operación SUSTAIN, Modo CC, PROG Teclas de Función 0-9, Intro...
Page 42 ATTENZIONE RISCHIO DI FOLGORAZIONE! NON APRIRE! ATTENZIONE: PER RIDURRE IL RISCHIO DI FOLGORAZIONE NON ASPORTARE IL COPERCHIO (O LA PARTE POSTERIORE). IL DISPO- SITIVO NON CONTIENE COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO. Il simbolo del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose"...
Page 43 raphite M32 · Controller USB a tastiera ATTENZIONE Variazioni o modifiche alla struttura di questo dispositivo non espressamente approvate dal sog- getto responsabile per la conformità potrebbero rendere nulla l'autorizzazione all'utilizzo dell'ap- parecchio da parte dell'utente. NOTA: l'apparecchio è stato testato e ritenuto confacente ai limiti applicabili ai dispositivi digi- tali di Classe B, conformemente alla Parte 15 delle norme FCC.
Page 44 Informazioni importanti sulla sicurezza Leggere le presenti istruzioni. Conservare le presenti istruzioni. Prestare attenzione a tutte le avvertenze. Osservare tutte le istruzioni. Non utilizzare l'apparecchio vicino all'acqua. Pulire unicamente con un panno asciutto. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione conformemente alle istruzioni della società...
Page 45 In queste pagine troverete una descrizione dettagliata delle caratteristiche del controller a tastie- ra Graphite M32, oltre a un tour guidato attraverso il suo pannello di controllo e a istruzioni riguardo alla sua configurazione e al suo utilizzo. Nella confezione troverete anche un certificato di garanzia.
Page 46: Componenti Del Sistema
Caratteristiche Il controller Graphite 32 di Samson utilizza tecnologia all'avanguardia e la sua progettazione è cu- rata fin nei minimi dettagli. Di seguito ne vengono esposte alcune delle principali caratteristiche: • Tastiera da trentadue tasti sensibile alla velocity • Manopola di regolazione del volume e cursore dati •...
Page 47: Operazioni Preliminari
L'unità sarà alimentata e trasmetterà dati MIDI attraverso la connessione USB. Se il Graphite M32 è collegato a un hub USB non alimentato, potrebbe non ricevere suf- ficiente corrente per accendersi. Si consiglia di collegare il Graphite M32 direttamente al computer o a un hub USB alimentato.
Page 48 Tasto CC - Quando viene premuto, la tastiera invia un messaggio di control change. Il tasto CC può essere assegnato mediante l'editor Graphite M32 installato sul computer. Tasto PROG - Premere questo tasto per inviare dati relativi al cambio di programma attraver- so i tasti funzione (0–9).
Page 49 Dopo aver inserito il numero di programma, premere il tasto ENTER (INVIO) per trasmettere le informazioni relative al numero di programma. Il controller Graphite M32 uscirà dalla modalità Programma e i tasti funzione trasmetteranno dati relativi alle note.
Page 50: Modifica Dei Parametri
Il controller Graphite M32 dispone di comandi le cui impostazioni possono essere personalizza- te con l'editor Graphite M32 che si può reperire sul sito web di Samson (www.samsontech.com) e installare sul proprio computer. Le seguenti informazioni descrivono a grandi linee i parametri di ogni comando su cui è...
Page 51 raphite M32 · Controller USB a tastiera Specifiche Tastiera 32 tasti, semipesata, sensibile alla velocity Comandi Manopola di regolazione del volume, Cursore dati, Tasti Oct +/-, Controller a nastro pitch bend, Controller a nastro modulazione Comandi delle operazioni SUSTAIN, modalità CC, PROG Tasti funzione 0-9, Enter (Invio) MIDI...
Page 52 Samson Technologies 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...
