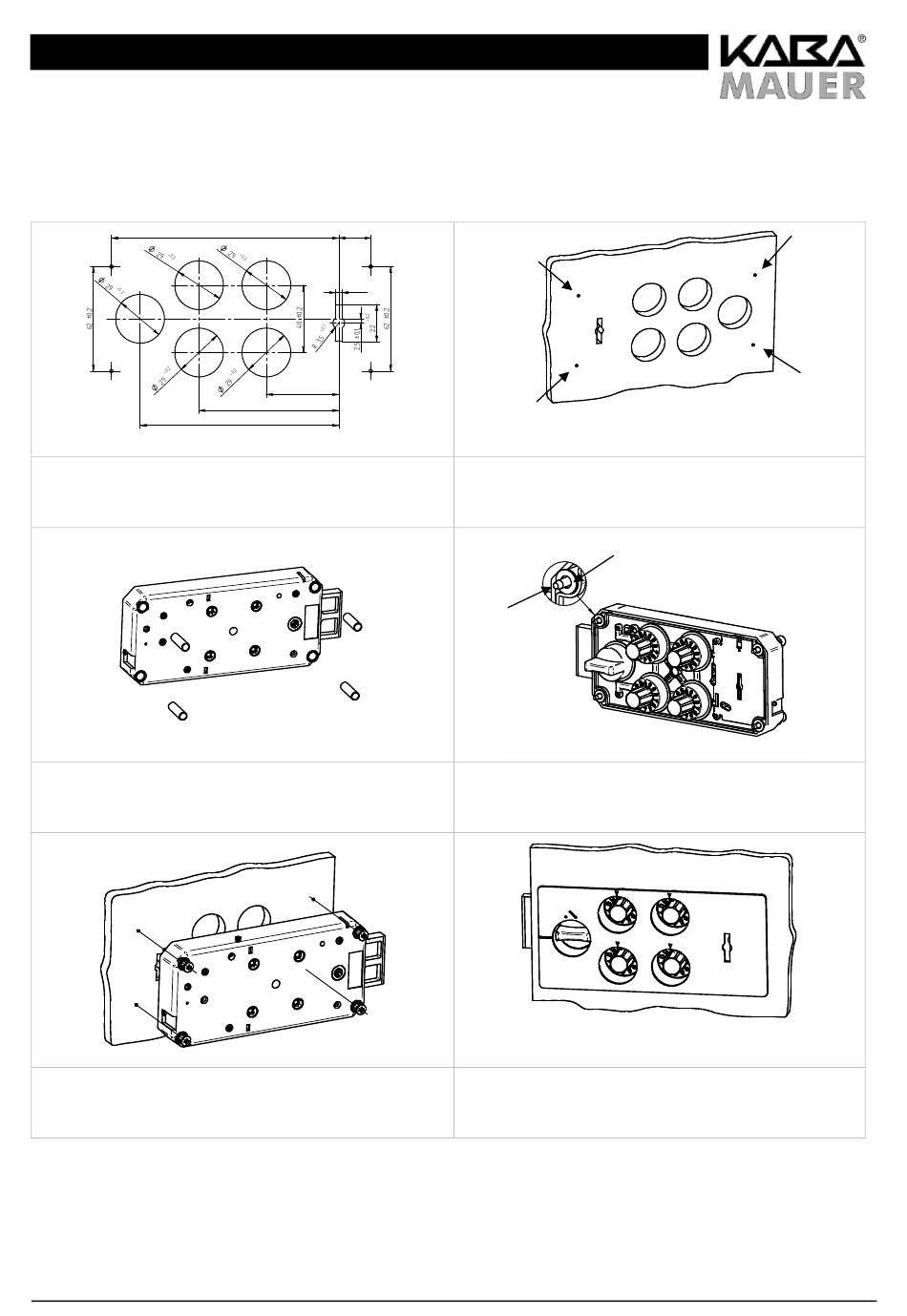

Instructions de montage 81021 Quick-Combi K
2.1 Type de serrure :
Cas de montage :
1. Percements au niveau de la porte (la sécurité au
retrait des boutons devra être réalisée par le trou
Ø 29 mm dans la porte)
3. Ajoutez les douilles
5. Ajustez la serrure et vissez-la fortement (solidement)
81021 Quick-Combi K
Fixation directe de la serrure
135 ±0,2
19 ±0,2
+0,2
4
43 ±0,2
83 ±0,2
118 ±0,2
2. Pour fixer de la serrure, percez préalablement les
points de vissage
Rondelle
Vis
4. Ajoutez les vis de fixation et placez les rondelles,
ne retirez pas les boutons
6. Etiquette collante : Enlevez la feuille transparente,
placez correctement l´étiquette et collez-la sur un
fond propre, sec et libre de toute graisse
Porte côté intérieur
Porte côté extérieur
21.06.2007
2/9
