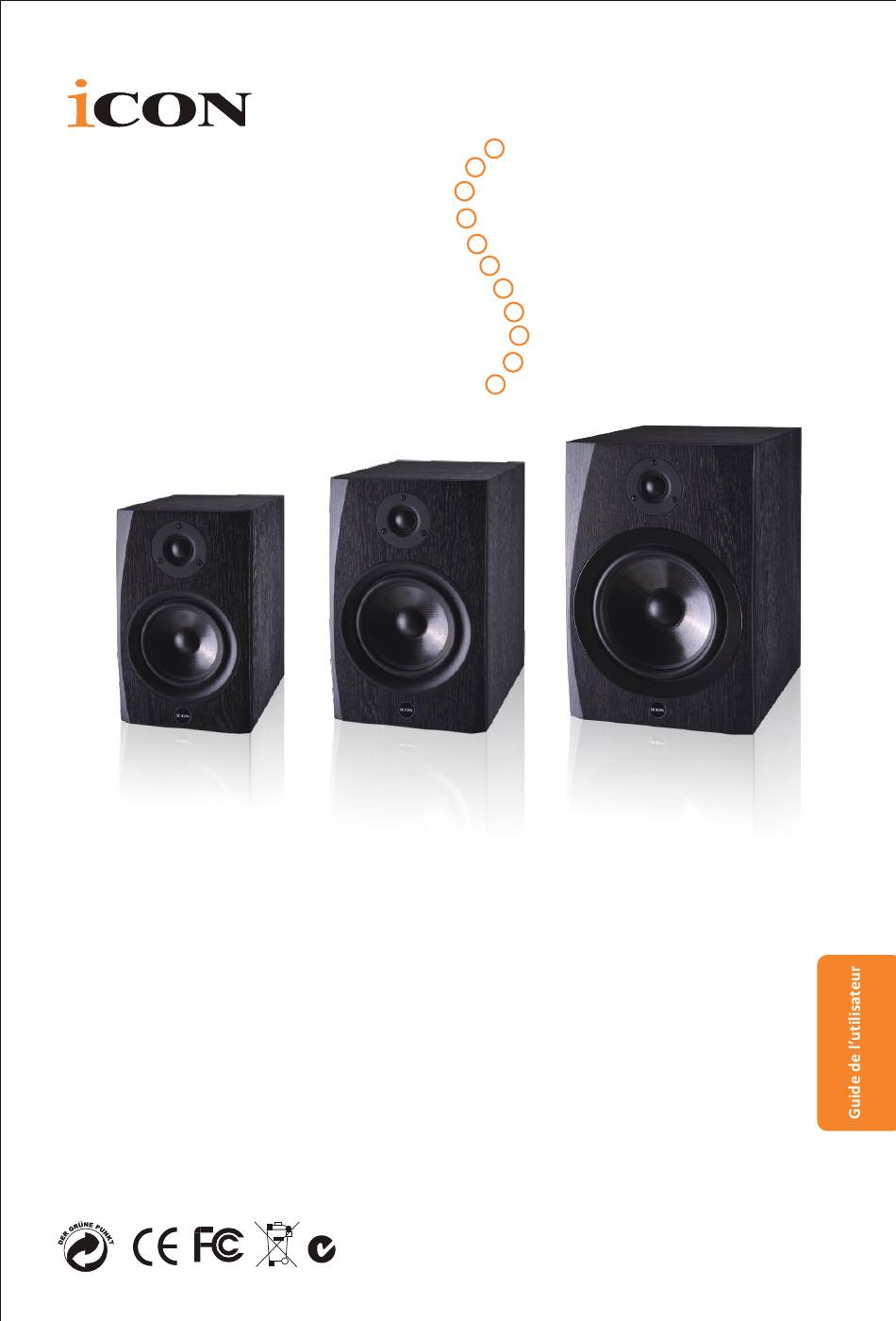

- Page 1 studio m o n i t o r SX-5A Système de haut-parleurs 5.5" de la série Studio SX-6A Système de haut-parleurs 6.5" de la série Studio SX-8A Système de haut-parleurs 8.5" de la série Studio N16549...
- Page 2 studio m o n i t o r ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur.
-
Page 3: Table Des Matières
studio Introduction m o n i t o r Contenu de la boîte Caractéristiques Présentation du panneau avant Présentation du panneau arrière Configuration de votre système de haut-parleurs de série SX Présentation du système de haut-parleurs de série SX Disposition du système de haut-parleurs de série SX Orientation des haut-parleurs Réverbération Raccordement de votre système de haut-parleurs de série SX... -
Page 4: Introduction
Vous trouverez également une carte de garantie ; n’oubliez pas de la remplir et de l’envoyer afin de pouvoir être aidé en ligne sur le lien : www.icon-global.com. Nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d’autres produits ICON. -
Page 5: Caractéristiques
Le système de haut-parleurs de série ICON SX offre une réponse régulière, précise et agréable à l'ouïe. Vous trouverez ci-dessous la liste des fonctionnalités principales de ce produit : Compact et puissant, avec une reproduction fidèle du son. -
Page 6: Présentation Du Panneau Avant
Revêtement en PVC résistant Pieds en caoutchouc pour le moniteur « Vasorb » (non fournis avec le SX-3A et le SX4A dans certains pays). Les larges pieds en caoutchouc ICON maintiennent le boîtier immobile même lors de niveaux de pression acoustique élevés. -
Page 7: Présentation Du Panneau Arrière
Présentation du panneau arrière studio m o n i t o r 220V Connecteur d'entrée XLR équilibré Il est possible de raccorder un équipement source à ce connecteur équilibré via un cordon standard XLR. Connecteur d'entrée RCA non équilibré Permet de raccorder un équipement source dont le signal de -10 dBV est non équilibré. -
Page 8: Configuration De Votre Système De Haut-Parleurs De Série Sx
Configuration de votre système de haut-parleurs de série SX Présentation du système de haut-parleurs de série SX Le système de haut-parleurs de série SX est une enceinte de proximité disposant d'une conception personnalisée et un conducteur basse fréquence copolymère de 5.5”, 6.5” ou 8.5” et un tweeter de 1” en soie, une bobine acoustique refroidie par ferrofluide et un aimant en néodyme. -
Page 9: Orientation Des Haut-Parleurs
Dessin 2 SB100X Réverbération ICON Studio Monitor Stand Lors du choix de la hauteur de votre système de contrôle, veillez à prévenir toute réverbération depuis la surface de la console de mélange (tel qu'indiqué sur l’dessin 3). Ces réverbérations atteignent la position de l'auditeur avec un léger décalage par rapport à... -
Page 10: Raccordement De Votre Système De Haut-Parleurs De Série Sx
équilibrés XLR de +4 dBu. Suivez le mode opératoire ainsi que le schéma ci-dessous pour rapidement raccorder l'unité via les connecteurs de sortie libres de contrôle d'une console d'enregistrement standard (telle que la console de mélange Umix de ICON. 220V 220V Mixer Positionnez les connecteurs de sortie principaux de votre mélangeur sur Minimum. -
Page 11: Mode Opératoire De Votre Système De Haut-Parleurs De Série Sx
Mode opératoire de votre système de haut-parleurs de série SX Contrôle de la série SX et panneau de connecteurs Le panneau arrière du système de haut-parleurs série SX vous permet de raccorder une source d'alimentation CA et des équipements audio. Le panneau arrière contient également la commande de réglage du volume permettant de régler le niveau de volume principal. -
Page 12: Le Panneau Arrière : Les Connecteurs D'entrée Et De Sortie
Mode opératoire de votre système de haut-parleurs de série SX Le panneau arrière : Les connecteurs d'entrée et de sortie studio m o n i t o r 220V Le système de haut-parleurs série SX dispose d'une riche connectique permettant l'installation d'une variété d'équipements audio tels qu'une console d'enregistrement, un magnétoscope à... - Page 13 studio m o n i t o r...
-
Page 14: Entretien Et Réparations
ICON n’est pas responsable de dégât occasionnés par un emballage qui ne soit pas d’usine. 4. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. BUREAU aux USA : ICON Digital Corp. - Page 15 studio m o n i t o r...
- Page 16 SX PD3V100-F...
