Remarque: Cette unité est un produit double 2G / 3G. Assurez-vous qu'il fonctionne sur un
réseau capable de fournir une couverture 2G ou 3G dans votre région.
Micro SIM
Insérer comme
ceci!
1)
Assurez-vous que l'alimentation est coupée
2)
Faites glisser la micro SIM face vers le bas, avec le chanfrein dirigé vers l'extérieur
comme indiqué ci-dessus jusqu'à ce qu'elle se mette en place.
Sortie 1
N/C
COM
N/O
Sortie 2
N/C
COM
N/O
Autre dispositif
de sortie, ex:
clavier
numérique
P a g e
| 4
Insertion de la carte SIM
S'il vous plait, assurez vous que la carte SIM est une carte Micro
SIM. N'utilisez pas de carte SIM pour tablette, car elles ne
prennent en charge que les données et ne prennent pas en
charge la voix et les SMS. Vous avez simplement besoin d'une
carte SIM de type téléphone portable.

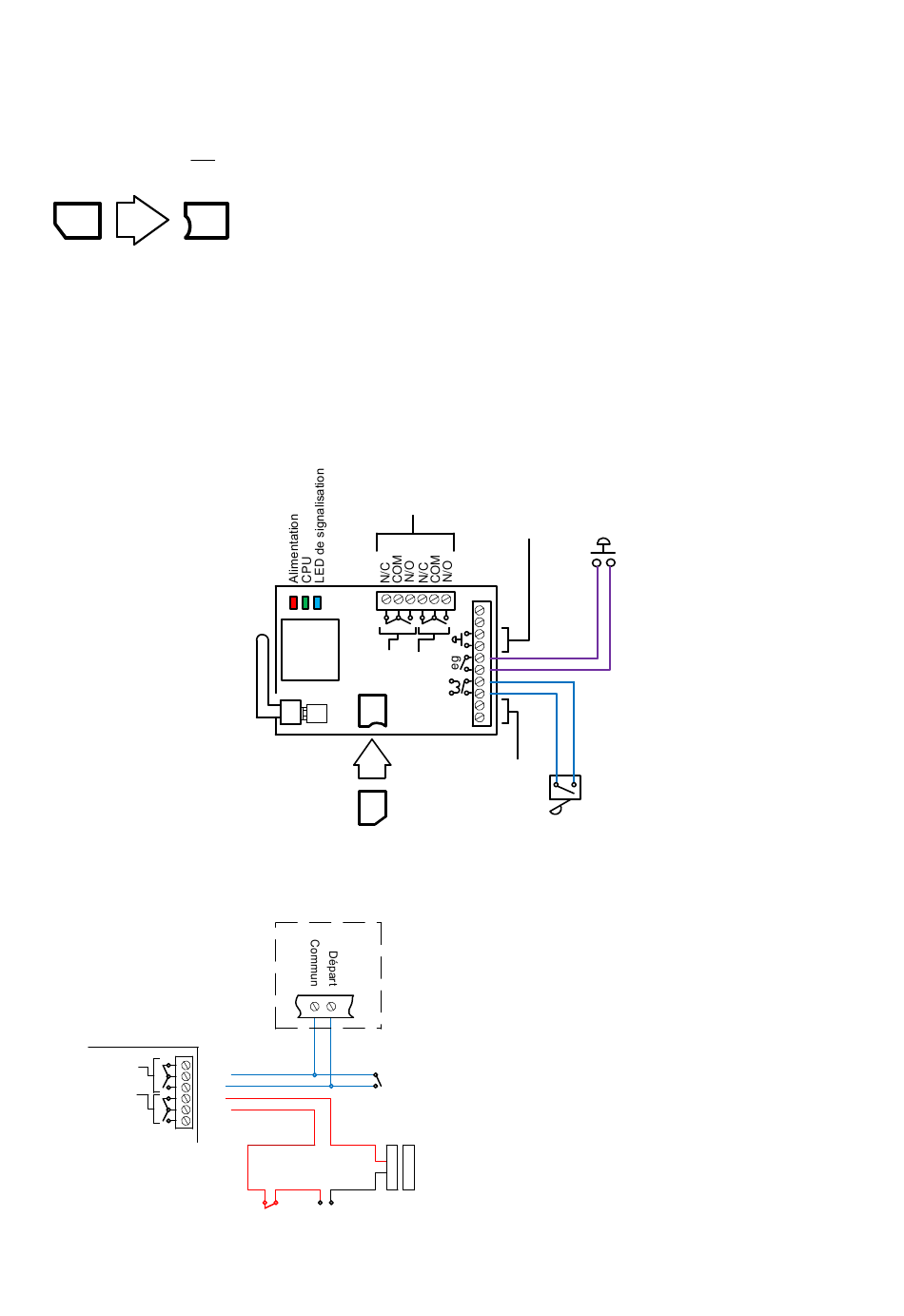

Connexions sur le contrôleur GSM
Sorties
relais
Modem
GSM
Sortie 1 Sortie 2
Insérer comme
Micro SIM
Exemple de connexions de sortie
Contrôleur de porte motorisée
Autre dispositif
de sortir, ex:
clavier numérique
Serrure
Magnétique
+
-
+
-
12v dc
Alimentation
Séparé
Entrée optionnelle
du déclencheur pour
le dispositif d'alarme
12-24ac/dc
12-24v ac/dc
ceci!
Cet exemple montre le relai 2
connecté à un contrôleur de porte
motorisée pour des portes de véhicule
et la sortie 1 connectée à un verrou
magnétique pour une porte ou une
barrière piétonne.
Bouton de sortie optionnelle,
déclenche la sortie 1 pour
le temps programmé.
Position de la porte optionnelle
de l'interrupteur de limite
