- Page 1 MODE D’EMPLOI NOTICE D’INSTALLATION ECO 800 DIN plus PUISSANCE DESCRIPTION ECO 800 6,0 - 10,0 kW Poêle EN - 13240...

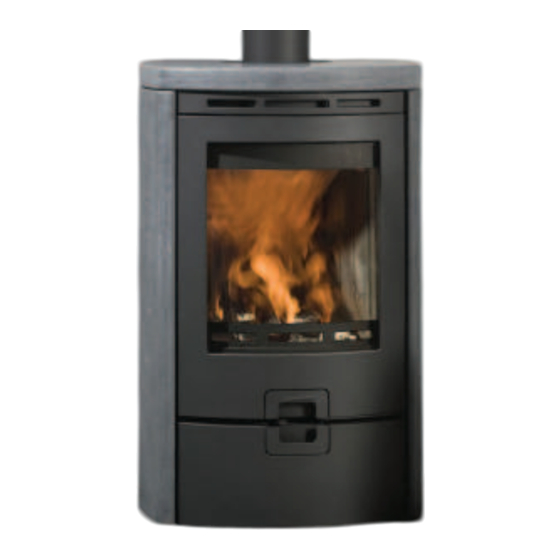

- Page 3 ECO 800 ECO 800 Pierre ollaire (photo) ECO 800 Fonte Le tiroir de rangement et la plaque de sol sont optionnels !
- Page 4 ECO 800...
-
Page 5: Table Des Matières
ECO 800 SOMMAIRE Page 1. Introduction 1.1 Préface................ 1.2 Sécurité............... 2. Installation................3. Notice d’installation.............. 4. Commande du poêle............5. Première chauffe..............6. Mise en service 6.1 Ventilation..............6.2 Amorçage du feu............6.3 Pendant la chauffe............6.4 Chauffage économique..........7. Conseils généraux 7.1 Conseils.............. - Page 6 ECO 800...
-
Page 7: Introduction
1.1. PRÉFACE Nous vous félicitons pour l’acquisition de ce poêle BARBAS moderne. Avec ce produit de qualité, vous allez profi ter pendant des années du plaisir de chauffage, ainsi que du jeu de fl ammes et de la chaleur conviviale du feu. - Page 8 Demandez un avis expert à ce sujet à votre concessionnaire Barbas ou à une entreprise spécialisée. Ÿ Évitez les incendies de cheminée. Faites ramoner votre canal de combustion au moins 1x par an, et plus souvent en cas d’utilisation intensive.
- Page 9 ECO 800 Ÿ Pendant le transport, des pièces dans l’appareil peuvent avoir glissé. Contrôlez si la porte fonctionne correctement, si le défl ecteur repose correctement dans les supports à la partie supérieure de l’appareil, si les lamelles en fonte prennent bien appui contre la paroi et si les pierres inférieures n’ont pas glissé.
-
Page 10: Installation
ECO 800 INSTALLATION 2.1. INVENTAIRE - Certifi cat de garantie documentation - Manual - Bague de raccordement des gaz de combustion (fonte) Boîte jeu - Plaque d’étanchéité raccordement - 4 vis de fi xation, y compris écrous des gaz de... -
Page 11: Accessoires
ECO 800 2.2. ACCESSOIRES Les accessoires suivants sont livrable par votre concessionnaire : Article no Accessoires 323854 Tiroir de rangement ECO 800 / ECO 810 310049 Plaque de sol ECO 800, Anthracite... -
Page 12: Notice D'installation
ECO 800 3. NOTICE D’INSTALLATION 3.1. INSTRUCTIONS D’INSTALLATION Lors de l’installation d’un poêle, il faut respecter les prescriptions locales et/ ou nationales sur le plan de la sécurité contre les incendies. En cas de doute, consulter le département prévention des incendies des sapeurs-pompiers locaux, surtout lors d’une installation dans une habitation dotée de parois et/ou... - Page 13 ECO 800 A défaut de canal de combustion (adéquat), il est recommandé d’utiliser des canaux en acier inoxydable isolés à deux parois. Un canal de combustion doit être monté conformément à l’arrêté de construction. Confi er l’installation de celui-ci à un spécialiste. Lors de l’achat de ces canaux, il faut examiner si un enrobage est requis.
-
Page 14: Positionnement Du Poêle
ECO 800 Nettoyage de la cheminée Faire nettoyer la cheminée au moins une fois par an par un ramoneur agréé. Brûler principalement du bois parfaitement sec aux dimensions correctes dans la poêle. Teneur en humidité du bois ~15%, longueur et circonférence 32 cm. -
Page 15: Raccordement Supérieur
ECO 800 Raccordement supérieur Évacuation des gaz de combustion Raccordement supérieur: Montage du défl ecteur et de la bague de raccordement (fonte). Raccordement arrière: Montage de la plaque d’étanchéité et de la plaque de protection. -
Page 16: Raccordement Arrière
ECO 800 Raccordement arrière Évacuation des gaz de combustion Raccordement arrière: Montage de la bague de raccordement (fonte). Raccordement supérieur: Montage de la plaque d’étanchéité. (la plaque de protection est superfl ue !) - Page 17 ECO 800 Raccordement de l’alimentation en air de combustion L’appareil est doté d’un raccordement de l’alimentation en air de combustion Ø80 mm à l’arrière du poêle. Le cas échéant, il est possible d’y procéder à un raccordement direct avec l’air extérieur. Ce raccordement est possible par l’arrière ou par la partie inférieure de l’appareil.
- Page 18 ECO 800 Pose du défl ecteur -(en bas) dans l’appareil...
- Page 19 ECO 800 ECO 800 Fonte Toutes les pièces en fonte sont montées départ usine. ECO 800 Pierre ollaire Les panneaux latéraux en pierre ollaire (G+D) et la plaque supérieure sont livrés séparément. Montage de la pierre ollaire : Ÿ Placer les panneaux latéraux avec précaution dans les deux cames métalliques à...
- Page 20 ECO 800 Ÿ Monter le support de rosette (pour la rosette et la plaque de fi nition en fonte) à la partie inférieure de la plaque supérieure en pierre ollaire. Ÿ Retourner la plaque supérieure et la positionner. Ÿ Fixer la plaque supérieure.
- Page 21 ECO 800 Ÿ Régler les trois vis dans le support de rosette à la hauteur correcte pour la rosette et la plaque de fi nition en fonte. Ÿ Poser la rosette et la plaque de fi nition en fonte. Veiller à ce qu’elles se trouvent à la même hauteur que la plaque supérieure...
-
Page 22: Raccordement À La Cheminée
ECO 800 3.3.1 Raccordement à la cheminée Raccordement au plafond: Emmancher un tuyau le plus profondément possible dans le manchon coulissant (manchon-niche) dans le plafond. Placer un tuyau de cheminée sur la plaque supérieure et repérer l’endroit où le tuyau supérieur doit être raccourci. -
Page 23: Commande Du Poêle
ECO 800 4. COMMANDE DU POÊLE Figure 1: Commande 1 Évacuation des gaz de combustion 9 Levier de commande de la grille Ø150 mm (possibilité de secoueuse/alimentation d’air primaire raccordement supérieur/arrière) (L’alimentation d’air primaire (grille 2 Aérateur de l’air de convection secoueuse) peut être commandée... - Page 24 ECO 800 Ÿ Ouverture de la porte: Tirer la poignée vers l’avant. La porte se déverrouille et peut être ouverte. Ÿ Commande du tiroir de l’alimentation en air de combustion. Moins d’air : tiroir vers la gauche. Plus d’air : tiroir vers la droite.
- Page 25 ECO 800 Ÿ Utilisation du levier de commande de la grille secoueuse/l’alimentation d’air primaire. Tourner le levier de commande vers l’avant. En tirant le levier vers l’avant et en le repoussant, la grille secoueuse et l’alimentation d’air primaire sont commandées.
- Page 26 ECO 800 Ÿ Tiroir de rangement (Option): Le tiroir de rangement s’ouvre en le tirant vers l’avant avec la poignée.
-
Page 27: Première Chauffe
ECO 800 PREMIÈRE CHAUFFE Après transformation ou construction, laisser bien sécher l’habitation. Des parois non séchées retiennent facilement toutes sortes de poussières, comme les éventuelles particules de suie lors de l’allumage du poêle ou de l’ouverture soudaine de la porte par exemple. -
Page 28: Mise En Service
ECO 800 MISE EN SERVICE 6.1. VENTILATION Pour la combustion, il faut de l’air. Veiller à un apport d’air frais suffi sant. Pour chaque kilo de bois brûlé (avec la porte de l’appareil fermée), il faut compter environ 10 m - 15 m d’air supplémentaire. - Page 29 ECO 800 L’alimentation d’air pour la poursuite de la combustion peut être réglée avec le tiroir d’alimentation d’air …. Veiller à ce que le feu brûle calmement. Il est recommandé de conserver une couche importante de cendre (de 2 à 3 cm).
-
Page 30: Chauffage Économique
ECO 800 Modifi cation Il est interdit d’apporter des modifi cations à l’appareil. La garantie n’est plus valable en cas de modifi cation de quelque nature que ce soit. Ouvrir la porte uniquement pour l’appoint et l’amorçage du foyer et pour retirer les cendres. -
Page 31: Conseils Généraux
ECO 800 7. CONSEILS GÉNÉRAUX 7.1. CONSEILS Ÿ Chauffer uniquement avec du bois sec. Non seulement le bois humide brûle mal mais il cause plus d’encrassement à l’appareil (vitres), au canal de combustion, à la pièce (lors de l’ouverture de la porte de l’appareil par exemple) et à... -
Page 32: Considérations Sur Le Rendement
ECO 800 Ÿ Incendie de cheminée. Si, malgré toutes les mesures de précaution, un incendie de cheminée se déclare (cela se remarque principalement à un bruit de mugissement dans la cheminée), procéder comme suit : Fermer immédiatement le clapet de cheminée (le cas échéant). - Page 33 ECO 800 Le rendement est infl uencé négativement: Ÿ En chauffant avec la porte ouverte. Une cheminée chaude fait offi ce de hotte aspirante. Lorsque la porte est ouverte, la cheminée aspire beaucoup plus d’air que nécessaire pour la combustion. Cet air relativement froid refroidit le feu.
-
Page 34: Combustibles
ECO 800 8. COMBUSTIBLES 8.1. BOIS Conviennent : Ÿ Tous les types de bois propres (bois coupé). Le bois doit avoir séché pendant 2 ans au minimum. Un bois bien séché présente un pourcentage d’humidité de 10 à 20%. Dimensions recommandées: L = 25 cm; Le contour = 30 cm. -
Page 35: Quantité De Combustible
à surchauffer, ce qui peut déboucher sur des risques d’incendie. De plus, cela peut provoquer des dommages à l’appareil et à la cheminée. BARBAS décline toute responsabilité pour tout dommage provoqué par une surchauffe. -
Page 36: Chaleur Dégagée
ECO 800 9.2. CHALEUR DÉGAGÉE Le tableau indique la chaleur théorique pouvant être générée lors de la combustion de bois. Chaleur dégagée Type de combustible kWh/kg Bois sec (moyenne) La valeur de chauffe du bois (18,7 Mj/kg à 0% d’humidité) n’est pas infl uencée par le type de bois. -
Page 37: Entretien Régulier
Contrôler chaque année le bon fonctionnement Ÿ Canaux de convection Nettoyer chaque année Ÿ Laque Chaque année, éventuellement retraiter avec une laque BARBAS résistante à la chaleur (n’utilesent pas lors du feu ouvert) Ÿ Pièces Des pièces rapportées pour remplacement ou en tant qu’accessoires sont disponibles auprès... -
Page 38: Pièces De Rechange
ECO 800 PIÈCES DE RECHANGE... - Page 39 322529 plaque d’isolation (A) ECO 800/810 301271 rosace de grille secoueuse 301270 bac de grille secoueuse 323388 jeu de pierre (sol) inférieure ECO 800/810 323840 tiroir à cendres 322051 vitre ECO 800/810 323836 levier de commande de la grille secoueuse 323841 poignée porte ECO 800/810...
-
Page 40: Dimensions
ECO 800 DIMENSIONS... -
Page 41: Caractéristiques Techniques
ECO 800 Convient pour une utilisation périodique Dimensions (hxlxp) 99 x 62 x 50 cm Poids ECO 800 - Pierre ollaire : 300 kg ECO 800 - Fonte : 227 kg Combustion: Mesurée selon EN 13240:2001 et EN 13240-A2:2004 Combustible... -
Page 42: Questions Fréquentes
ECO 800 14. QUESTIONS FRÉQUENTES Combien de fois dois-je faire ramoner la cheminée ? Minimum 1x par an. Si vous chauffez en moyenne plus de 3x par semaine, faites ramoner votre cheminée plus souvent. Laissez le nettoyage aux soins d’une entreprise agréée. Votre compagnie d’assurance contre l’incendie peut éventuellement demander une preuve de ce... - Page 43 Un poêle au bois / foyer encastrable peut-il être raccordé sur une installation de chauffage central ? Barbas ne dispose pas dans son programme de poêles/foyers encastrables qui peuvent être raccordés sur une installation de chauffage central. Conseil: ne pas le faire !! Comment savoir si je chauffe correctement ? Commencez par respecter les prescriptions de chauffe.
- Page 44 ECO 800 Chauffer avec le porte ouverte et certainement avec du bois mouillé provoque beaucoup de fumée. Dans les deux cas, la température de combustion est beaucoup trop basse, ce qui fait que la combustion est incomplète. Dans ce cas, il subsiste de nombreuses substances nocives qui encrassent votre cheminée et...
- Page 45 ECO 800 Le bois brûle trop vite : que dois-je faire ? Veillez à ce que de l’air ne parvienne pas à la partie inférieure du combustible. Fermez l’alimentation d’air primaire/la grille secoueuse et le tiroir à cendres. La couche de cendre ne doit plus être orange / blanche mais rouge.
- Page 46 ECO 800 Que se passe-t-il lors de la combustion du bois ? Processus de combustion. Lors de la combustion du bois, les étapes suivantes peuvent être distinguées: Séchage: La première étape est le séchage du combustible. À basse température déjà...
- Page 47 ECO 800...
- Page 48 INTERFOCOS B.V. HALLENSTRAAT 17 5531 AB BLADEL NEDERLAND E-mail: info@barbas.nl Internet: www.barbas.com 02 - 011008 - 323185...
