Sommaire des Matières pour hager REE001X

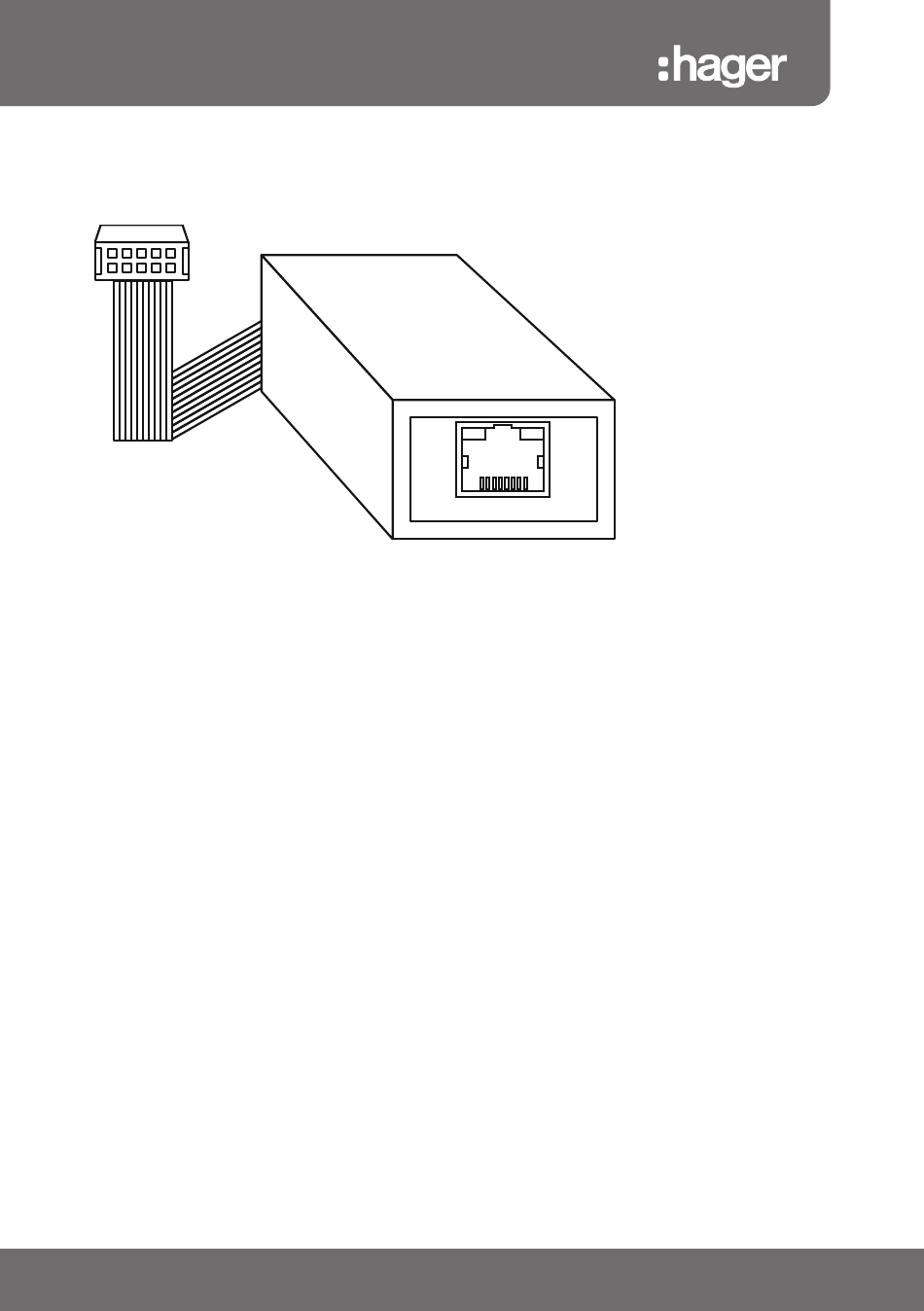

- Page 1 ¢ REE001X Interface LAN pour module à défilement de noms 07/2015 - 6LE001051A...
-
Page 2: Table Des Matières
Sommaire 1 Consignes de sécurité ..................3 2 Description...................... 4 3 Installation ...................... 4 4 Configuration ....................5 5 Installation du logiciel DCTERM ..............11 6 Exemple d'application ................... 12 7 Caractéristiques techniques ................. 14... -
Page 3: Interface Lan Eb Pour Module Écran À Défilement De Nom
Interface LAN EB pour Module écran à défilement de nom REE001X Mode d'emploi et instructions de montage 1 Consignes de sécurité L'installation et le montage d'appareils électriques doivent être effectués uniquement par un électricien qualifié. Les prescriptions de prévention contre les accidents en vigueur dans le pays doivent être respectées. -
Page 4: Description
Jaune Semi-duplex Vert 100 Mbps Vert Duplex intégral 3 Installation z Pour procéder au raccordement de l'interface LAN REE001X au module écran à défilement de nom REN703X, couper premièrement l'alimentation électrique du module REN703X. z Ouvrir le couvercle situé à l'arrière du REN703X et brancher la fiche de raccordement de l'interface. Une fois l'interface connectée, le couvercle ne peut pas être repositionné ! z Connecter l'interface LAN au réseau et raccorder à nouveau l'alimentation... -
Page 5: Configuration
être effectuée par l'administrateur réseau. L'interface REE001X est réalisée sur la base d'une interface réseau XPort conçue par Lantronix. Les informations requises pour la confi guration de l'interface XPort sont fournies dans la suite de ce document. Des informations supplémentaires concernant l'interface XPort sont également disponibles sur... - Page 6 z Dans la boîte de dialogue suivante, sélectionner : z Saisir une adresse IP.
- Page 7 z Dans la boîte de dialogue suivante, cliquer sur Confi guration Web z Pour poursuivre la confi guration, cliquer deux fois sur l'interface XPort affi chée. z Sélectionner enfi n le registre et cliquer sur le bouton vert z À la demande d'un nom d'utilisateur et d'un mot de passe, cliquer simple- ment sur...
- Page 8 z À gauche du menu, sélectionner Il est alors possible, au besoin, de mettre en correspondance l'adresse IP et le masque de sous-réseau. z Cliquer enfin sur z Dans le menu, sélectionner Il est alors possible, sous , de définir un mot de passe à 4 chiffres afin de sécuriser l'accès à la configuration Telnet et Web. Pour accéder à nouveau à la configuration Web, le mot de passe doit être renseigné.
- Page 9 Le nom d'utilisateur reste vide. z Tous les autres paramètres doivent conserver leurs valeurs par défaut. z Cliquer enfi n sur z Dans le menu, sélectionner À la livraison de l'interface LAN, les paramètres requis pour la communica- tion avec le module écran à défi lement de nom sont préconfi gurés. z Vérifi er les réglages en cours et les modifi er au besoin. Protocole : z Vérifi er également les paramètres du menu C...
- Page 10 z Dans le menu, sélectionner Le transfert des données vers le module écran à défilement de nom est effectué par protocole TCP/IP. Par défaut, le port 10001 est défini pour ce transfert. Il est recommandé de sécuriser le transfert au moyen d'un mot de passe. z Pour ce faire, activer et saisir le mot de passe. Le port configuré et le mot de passe seront nécessaires par la suite, lors de l'installation du logiciel DCTERM (voir chapitre suivant). z Sur le côté gauche, sélectionner enfin L'interface redémarre et la configuration est appliquée.
-
Page 11: Installation Du Logiciel Dcterm
5 Installation du logiciel DCTERM Le logiciel DCTERM est utilisé pour la gestion des données des résidents et pour la configuration du module écran à défilement de nom REN703X. En cas d'utilisation de l'interface LAN REE001X, une connexion TCP/IP appropriée doit être configurée. Des informations sur l'installation du logiciel sont dispo- nibles dans le mode d'emploi du module REN703X. z Démarrer le logiciel DCTERM et, dans le menu, sélectionner -> z Dans la boîte de dialogue qui s'affiche, cliquer sur ... -
Page 12: Exemple D'application
6 Exemple d'application L'exemple d'application proposé en page suivante présente une installation disposant de plusieurs modules écrans à défilement de nom et sa mainte- nance à distance par Internet. Le schéma présente seulement les fonctionnalités de base de l'installation. Description Dans les connexions Internet haut débit normale, l'adresse IP affectée par le fournisseur d'accès à Internet n'est pas fixe, mais dynamique. Cette adresse change à chaque connexion. Afin de conserver un accès à Internet malgré ce fonctionnement, un service DDNS (Dynamic Domain Name Server, par ex. : www.dyndns.org) est utilisé. Lors de la connexion à un service DDNS, le nom de domaine fourni (par ... - Page 13 Administration Fournisseur de service Dynamic DNS myhome.dyndns.org = ??? Client dyndns.org IP:62.226.xxx.xxx Fournisseur d'accès à Internet Internet IP: 62.226.xxx.xxx myhome.dyndns.org Adresse IP Entrée Port 62.226.xxx.xxx 10001 dynamique 62.226.xxx.xxx 10002 62.226.xxx.xxx 10003 myhome.dyndns.org = IP: 62.226.xxx.xxx Modem ADSL Routeur avec DDNS Table de routage Port Adresse IP Entrée 192.168.0.10 10001 192.168.0.11...
-
Page 14: Caractéristiques Techniques
7 Caractéristiques techniques Alimentation électrique : via le module REN703X Câble de raccordement au module REN703X : ~50 cm Réseau : RJ45 10/100 Mbit auto-détection Configuration : Web/Telnet Plage de température : -20 à +70 °C Dimensions (L x H x P) : 70 x 24 x 38 mm... - Page 16 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm 07/2015 - 6LE001051A www.hager.com...
