AVERTISSEMENT
Afin d'éviter tout risque
d'incendie ou
d'électrocution, éviter
d'exposer l'appareil à la
pluie ou à l'humidité.
2'
Précautions
Sécurité
• Si un liquide ou un solide quelconque
pénètre à l'intérieur de l'appareil,
débranchez le cordon secteur et faites
vérifier l'appareil par un personnel
qualifié avant de le remettre en service.
Sources d'alimentation
• Avant d'utiliser l'appareil, vérifiez que sa
tension de fonctionnement correspond à
celle du secteur local.
• Débranchez l'appareil au niveau de sa
prise murale si vous prévoyez qu'il ne
sera pas utilisé pendant longtemps. Pour
débrancher le cordon, saisissez-le par sa
fiche et ne tirez pas sur le fil proprement
dit.
• Le remplacement du cordon
d'alimentation doit être confié
uniquement à un centre de service
qualifié.
Emplacement
• Installez l'appareil dans un endroit bien
ventilé pour éviter un échauffement et
pour prolonger la vie de ses composants.
• Ne placez pas l'appareil près de sources
de chaleur ou dans un endroit en plein
soleil; protégez-le contre la poussière et les
chocs.
• Ne posez rien qui pourrai boucher les
orifices de ventilation, prévus sur le
dessus du coffret, et provoquer par là des
défaillances.
Nettoyage du coffret
• Nettoyez le coffret, les panneaux et les
commandes avec un linge doux,
légèrement trempé dans une solution de
détergent doux. N'utilisez aucun
détergent abrasif, poudre décapante ou
solvant, tel que de l'alcool ou de la
benzine.
Remballage
• Ne jetez pas le carton et les matériaux
d'emballage qu'il contient. Ils assurent
une protection idéale lors d'un transport
éventuel de l'appareil. Avant de le
transporter, replacez-le tel qu'il était à la
livraison.
Réparations
• En cas de besoin de réparation, les
données de la mémoire UTILISATEUR
risquent de revenir aux préréglages usine.
Veillez à sauvegarder toute donnée
i mportante dans un fichier externe MIDI,
ou à inscrire les réglages des paramètres.
Pour toute question ou problème concernant
cet appareil et non traité dans le présent
manuel, veuillez vous informer auprès d'un
concessionnaire Sony.
Bienvenue
Nous vous remercions de votre acquisition

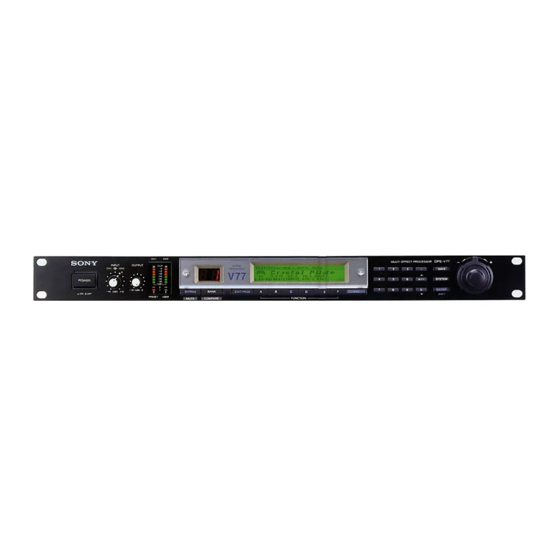

de ce Processeur Multi-effets Sony. Avant
d'utiliser cet appareil, veuillez lire
attentivement ce manuel que vous
conserverez pour toute référence ultérieure.
