Sommaire des Matières pour Extech Instruments SDL550

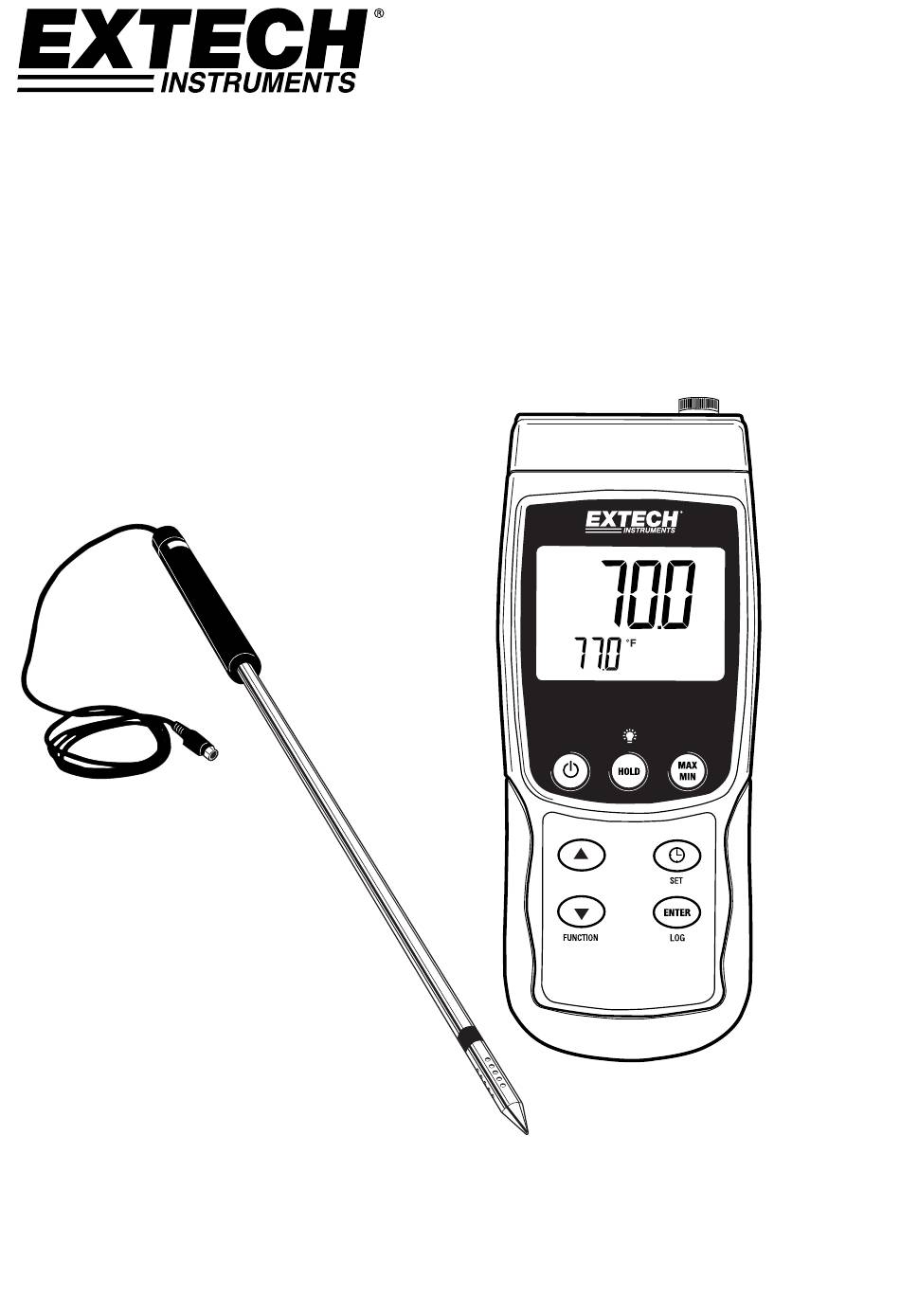

- Page 1 Manuel d’utilisation Humidimètre Avec fonctions Point de rosée, Bulbe humide, Thermocouple et Température Enregistreur de données en temps réel - carte SD Modèle SDL550 Moisture Content SDL550 Meter...
-
Page 2: Description Du Mètre
Introduction Nous vous félicitons pour l’acquisition de cet humidimètre Extech SDL550. Cet appareil vous permettra d’afficher et de stocker des lectures d'humidité, de température de l'air, de température du point de rosée et de température de bulbe humide. Les lectures de données enregistrées sont stockées sur une carte SD à... -
Page 3: Description De La Sonde D'humidité
Remarque : la gamme de température de l’appareil va jusqu’à 1300 °C (2372 °F). Cependant les gammes des thermocouples variant grandement, assurez-vous de sélectionner un thermocouple compatible avec les gammes de mesures de températures attendues. SDL550-EU-FR V1.3 07/13... - Page 4 Sélectionner les fonctions de l’appareil Le SDL550 peut mesurer la teneur en humidité (% HR), la température de point de rosée (°C/°F), la température de bulbe humide (°C/°F), et la température thermocouple (°C/°F). Appuyez et maintenez enfoncé le bouton FUNCTION pendant 1,5 seconde pour commencer à faire défiler les fonctions.
- Page 5 5. Pour quitter le mode MAX-MIN, appuyez et maintenez enfoncée la touche MAX-MIN pendant au moins 1,5 seconde. L’appareil émet un signal sonore, les indicateurs REC-MAX-MIN s’allument, le contenu de la mémoire MAX-MIN s’efface et l‘appareil retourne au mode de fonctionnement normal. SDL550-EU-FR V1.3 07/13...
-
Page 6: Mode De Configuration
0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800 et 3600 secondes 3. Appuyez sur le bouton ENTER pour confirmer l'entrée. 4. Appuyez et maintenez enfoncée la touche SET pendant au moins 1,5 seconde pour quitter le mode de fonctionnement normal. SDL550-EU-FR V1.3 07/13... - Page 7 Sélectionnez °C ou °F à l’aide des touches fléchées. Appuyez sur la touche ENTER pour confirmer la configuration. Appuyez et maintenez enfoncée la touche SET pendant au moins 1,5 seconde pour quitter le mode de fonctionnement normal. SDL550-EU-FR V1.3 07/13...
-
Page 8: Enregistrement De Données
4. Utilisez les touches fléchées▲ et ▼ pour sélectionner un des 99 emplacements de mémoire de données où enregistrer les données. 5. Pour quitter le mode d’enregistrement de données, appuyez et maintenez enfoncée la touche LOG pendant au moins 1,5 seconde. SDL550-EU-FR V1.3 07/13... - Page 9 4. Allumez le PC, puis exécutez un tableur. Ouvrez les documents enregistrés dans le tableur (référez-vous aux écrans de données de tableur fournis ci-dessous à titre d’exemple). SDL550-EU-FR V1.3 07/13...
-
Page 10: Remplacement Et Mise Au Rebut Des Piles
Pour la diffusion de données à un PC via la sortie RS232 jack, l'option 407001-kit USB (RS232 à câble USB et CD de pilotes) avec le logiciel 407001 (disponible gratuitement à www.extech.com/sdl550) sont requis. Adaptateur secteur L’appareil est d’ordinaire alimenté par six (6) piles « AA » 1,5 V. Un adaptateur secteur 9 V est disponible en option. -
Page 11: Spécifications
≥70 % HR : ± (3 % de lec. + 1 % HR) <70 % HR : ±3 % HR Température Gamme 0 à 50 °C (32 à 122 °F) Résolution 0,1 °C/ °F Précision ± 0,8 °C (1,5 °F) SDL550-EU-FR V1.3 07/13... - Page 12 Les spécifications ci-dessus sont testées dans un environnement présentant une puissance de champ RF inférieure à 3 V/M et une fréquence inférieure à 30 MHz Copyright ©2013 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. www.extech.com SDL550-EU-FR V1.3 07/13...
