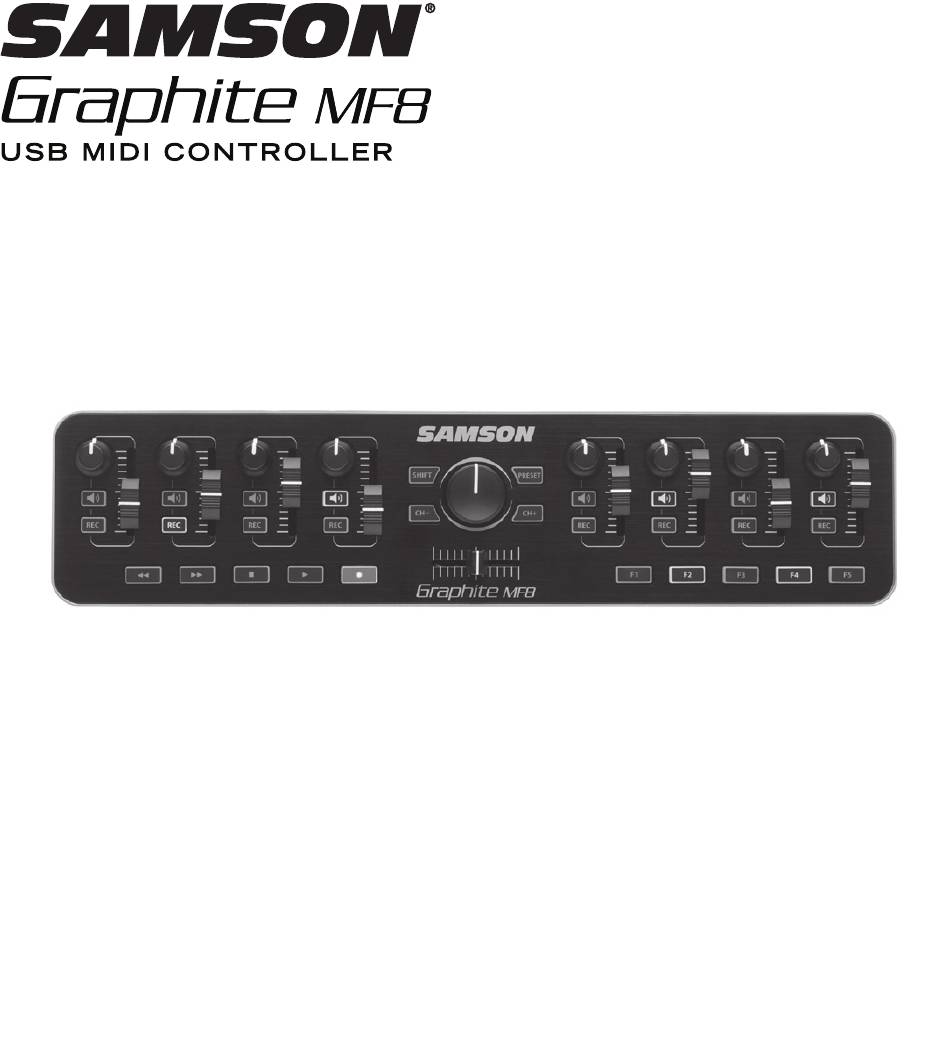

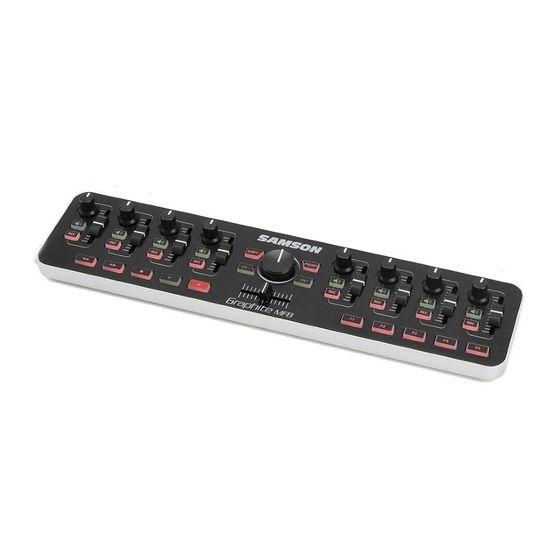

  • Page 1 Quick Start Guide...
  • Page 3 Copyright 2017 Samson Technologies 278-B Duffy Ave Hicksville, New York 11801 Phone: 1-800-3-SAMSON (1-800-372-6766) www.samsontech.com Apple, Mac, Mac OS, and iPad are trademarks of Apple Inc., registered in the U.S. and other countries. IOS is a trademark or registered trademark of Cisco in the U.S. and other countries and...
  • Page 4 ATTENTION RISQUE D’ÉLECTROCUTION ! NE PAS OUVRIR ! CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of non-insulated “dangerous voltage”...
  • Page 5 Graphite MF8 · USB Control Surface CAUTION Any changes or modifications to the construction of this device which are not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.

  • Page 6: Important Safety Information

    Important Safety Information Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with dry cloth. Do not block any ventilation openings. Install in accordance with the manufactur- er’s instructions. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
  • Page 7 Graphite Mini computer editor from the Samson website (www.samsontech.com) In these pages, you’ll find a detailed description of the features of the Graphite MF8 control surface, as well as a guided tour of its control panel, and inst ructions for setup and use.
  • Page 8 Features The Samson Graphite MF8 utilizes state-of-the-art technology and is engineered to the finest detail. Here are some of its main features: • Eight assignable channel faders and knobs • Channel Solo/Mute and Record Arm buttons • Master encoder •...

  • Page 9: System Components

    Graphite MF8 · USB Control Surface System Components • Samson Graphite MF8 USB Controller • One (1) USB Cable • Graphite MF8 Owner’s Manual Minimum System Requirements Windows (PC) • Windows XP/Vista/Win 7/Win 8 • 800MHz or higher, 256MB RAM or larger, USB port Mac OS •...

  • Page 10: Quick Start

    The unit will receive power and transmit MIDI data via the USB connection. If the Graphite MF8 is connected to a non-powered USB hub, it may not receive enough power to turn on. It is recommended that you connect the Graphite MF8 directly to your computer or to a powered USB hub.

  • Page 11: Front Panel Controls And Functions

    Graphite MF8 · USB Control Surface Front Panel Controls and Functions Channel Faders - These eight faders send continuous control data to your desktop audio software. From the factory the faders are assigned to send channel volume messages. Channel Knobs - The eight knobs send continuous control change data. From the factory the knobs are assigned to send channel pan messages.
  • Page 12 Front Panel Controls and Functions PRESET Button - Press this button to choose one of the five available presets. Presets are recalled by pressing one of the Function buttons. Each preset can have unique MIDI parameters assigned to the each control, and can be adjusted using the Graphite Mini computer editor.
  • Page 13 Graphite MF8 · USB Control Surface Preset 1 • Remote Control The first preset of the Graphite MF8 can be used as a control surface for most audio software titles without having to assign each parameter. Presets 2-4 can be customized to tailor the controller to your work environment.
  • Page 14 Editing Parameters The Graphite MF8 settings for presets 2-5 can be customized using the Graphite Mini computer editor, which can be found on the Samson website (www.samsontech.com). Using the computer editor allows you to modify, upload, and save presets. The following information outlines the available parameters for each control that can be adjusted.
  • Page 15 Graphite MF8 · USB Control Surface Specifications Controls Channel Strips Faders Knobs Buttons Solo/Mute two function 8 Rec 8 Encoder Crossfader Transport Controls 5 (Rewind, Fast Forward, Stop, Play, Record) Operation Controls SHIFT, PRESET, Left (<), Right (>) Functions Buttons...
  • Page 16 ATTENTION RISQUE D’ÉLECTROCUTION ! NE PAS OUVRIR ! MISE EN GARDE : POUR DIMINUER LE RISQUE D’ELECTROCUTION, NE PAS RETIRER LE CACHE (OU A L’ARRIERE). CE MATERIEL NE COMPORTE PAS DE PIECES SUSCEPTIBLES D’ETRE REPAREES PAR L’UTILISATEUR. CONFIEZ TOUTES LES INTERVENTIONS D'ENTRE- TIEN A DES TECHNICIENS DE S.A.V.
  • Page 17 Graphite MF8 · Panneau de commande USB ATTENTION ! Les changements ou modifications apportés à la réalisation de cet appareil non expres- sément validés par le responsable de la conformité risquent d'annuler l'autorisation de l'utilisateur à faire fonctionner les équipements.

  • Page 18: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Lire la présente notice. Conserver la présente notice. Respecter toutes les mises en garde. Suivre les consignes.. Ne pas utiliser cet appareil près de l'eau. Ne nettoyer qu'avec un chiffon sec. Ne pas boucher les ouïes de ventilation. Installer en respectant la notice du fabricant.
  • Page 19 à la livraison), destiné à contrôler de nombreuses applications iOS MIDI. La Graphite MF8 est un panneau de commande riche en fonctionnalité à huit voies dotées de potentiomètres de volume, boutons PAN, boutons de commande solo/mute et boutons d'armement d'enregistrement, ainsi que les réglages de transport.

  • Page 20: Fonctionnalités

    Fonctionnalités Faisant appel à une technologie dernier cri, le Samson Graphite MF8 est conçu jusqu'au moindre détail. Voici ses principales caractéristiques : • Huit curseurs et boutons de voies programmables • Boutons de Solo/Mute de Voie et d'Armement d'Enregistrement • Encodeur maître •...

  • Page 21: Composants Du Système

    Graphite MF8 · Panneau de commande USB Composants du système • Panneau de commande USB Samson Graphite MF8 • Un (1) câble USB • Manuel d'utilisation du Graphite MF8 Configuration minimale requise Windows (PC) • Windows XP/Vista/Win 7/Win 8 •...

  • Page 22: Prise En Mains Rapide

    Prise en mains rapide Computer Reliez le Graphite MF8 à votre ordinateur ou à votre iPad* à l'aide du câble USB joint à la livraison. L'appareil recevra l'alimentation électrique et transmettra des données MIDI via le port USB. Si le Graphite MF8 est connecté à un hub multi-USB non alimenté, il risque de ne pas recevoir suffisamment d'énergie pour s'allumer.

  • Page 23: Réglages Et Fonctions Du Panneau Avant

    Graphite MF8 · Panneau de commande USB Réglages et fonctions du panneau avant Curseurs de voies - Ces huit curseurs envoient des données de réglage continues à votre logiciel audio pour ordinateur de bureau. D'origine, les curseurs/potentio- mètres sont affectés à l'envoi des messages de volume des voies.
  • Page 24 Réglages et fonctions du panneau avant Bouton SHIFT - Le fait d'appuyer sur ce bouton active le bouton Solo/Mute pour envoyer la fonction secondaire. Lorsqu'il est enfoncé, le bouton SHIFT s'allumera en vert pour signaler qu'il est enclenché. Bouton PRESET - Appuyez sur ce bouton pour choisir l'un des cinq préréglages disponibles.
  • Page 25 Graphite MF8 · Panneau de commande USB Préréglage 1 • Télécommande Le premier préréglage du Graphite MF8 peut servir de panneau de commande à la plupart des titres de logiciels de traitement audio sans avoir à affecter chaque paramètre. Les Préréglages 2-4 peuvent être personnalisés pour adapter le panneau de commande à...

  • Page 26: Caractéristiques Techniques

    Caractéristiques techniques Les paramètres du Graphite MF8 pour les pré-réglages 2-5 peuvent être personnalisés en utilisant le logiciel d'édition Graphite Mini, qu'on trouvera sur le site web de Samson (www.samsontech.com). L'utilisation de l'éditeur sur ordinateur vous permet de modifier, de transférer et d'enregistrer les préréglages. Les informations suivantes définissent les paramètres disponibles.
  • Page 27 Graphite MF8 · Panneau de commande USB des Paramètres d'Edition Réglages Bandes de Voies Curseurs Boutons Boutons Deux fonctions Solo/Mute 8 Enregistrer 8 Codeur Fondu-enchaîné Commandes de Transport 5 (Rembobinage, Avance Rapide, Arrêt, Lecture, Enregistrement) Commandes de Marche DECALAGE, PREREGLAGE, A gauche (<), A droite (>)
  • Page 28 ACHTUNG GEFAHR EINES STROMSCHLAGS! NICHT ÖFFNEN! ACHTUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICHT DIE HINTERE ABDECKUNG. ES ENTHÄLT KEINE VOM BENUTZER ZU WAR- TENDEN TEILE. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR. Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "gefährlicher Spannung”...
  • Page 29 Graphite MF8 - USB Controller ACHTUNG Änderungen oder Modifikationen, die nicht ausdrücklich von der Stelle genehmigt wurden, die für die Konformität mit den geltenden Verordnungen verantwortlichen ist, können zum Verlust der Betriebserlaubnis des Geräts führen. ANMERKUNG: Dieses Gerät wurde getestet und entsprechend der FCC Regelungen, Part 15, als konform der Class B Digital Device Grenzen eingestuft.

  • Page 30: Wichtige Sicherheitsinformationen

    Wichtige Sicherheitsinformationen Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen. Benutzen Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie es nur mit einem trockenen Tuch. Verschließen Sie keine Ventilationsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
  • Page 31 Hand zu haben. Seriennummer: ____________________________________________ Kaufdatum: _______________________________________________ Mit der richtigen Pflege und Wartung wird Ihr Graphite MF8 viele Jahre lang problemlos eingesetzt werden können. Falls Ihr Gerät je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsnummer] erforderlich, bevor Sie Ihr Gerät an die Samson schicken.
  • Page 32 Funktionen Der Samson Graphite MF8 nutzt modernste Technologie und ist bis ins kleinste Detail durchdacht. Hier sind einige der wichtigsten Funktionen / Eigenschaften: • Acht zuweisbare Kanal Faders und Regler • Kanal Solo/Mute und Record Arm Tasten • Master Encoder •...

  • Page 33: Systemkomponenten

    Graphite MF8 - USB Controller Systemkomponenten • Samson Graphite MF8 USB Controller • Ein (1) USB Kabel • Graphite MF8 Bedienungsanleitung Mindest- Systemanforderungen Windows (PC) • Windows XP/Vista/Win 7/Win 8 • 800MHz oder höher, 256MB RAM oder mehr, USB Port Mac OS •...
  • Page 34 Wenn der Graphite MF8 mit USB Hub verbunden wird, der keine Stromversorgung bietet, kann es sein, dass er nicht ausreichend Strom erhält, um eingeschaltet werden zu können. Es wird empfohlen, dass Sie Ihren Graphite MF8 direkt mit dem Computer oder einem USB Hub mit Stromversorgung verbinden.
  • Page 35 Graphite MF8 - USB Controller Bedienelemente und Funktionen am Frontpanel Channel Faders - Diese acht Faders senden kontinuierliche Control Daten an ihre Desktop Audio Software. Ab Werk senden die Fader Channel Volume Meldungen. Belegbare Regler - Die acht Regler senden kontinuierliche Control Change Daten. Ab Werk senden die Regler Channel Pan Meldungen.
  • Page 36 Bedienelemente und Funktionen am Frontpanel aufleuchten und gibt damit an, dass die Taste aktiv ist. PRESET Taste - Betätigen Sie diese Taste, um eines der fünf verfügbaren Presets auswählen. Presets werden durch Betätigen eine der Funktionstasten abgerufen. Einem jeden Preset können einzigartige MIDI Parameter für jedes Steuerelement zugewiesen werden und kann über den Graphite Mini Computer Editor eingestellt werden.
  • Page 37 Graphite MF8 - USB Controller Preset 1 • Fernsteuerung Das erste Preset des Graphite MF8 kann als Bedienfeld für die meisten Audio Software Titel verwendet werden, ohne dass jeder Parameter zugewiesen werden muss. Presets 2-4 können individuell den Controller an Ihre Arbeitsumgebung anpassen.

  • Page 38: Ändern Von Parametern

    Ändern von Parametern Die Einstellungen des Graphite MF8 Controllers können mit dem Graphite Mini Computer Editor geändert werden. Sie können den Editor von der Samson Website (www. samsontech.com) herunter laden. Mit dem Computer Editor können Sie Presets bearbei- ten, laden und speichern. Die folgenden Informationen beschreiben die verfügbaren Parameter für jedes Element, die angepasst werden können.
  • Page 39 Graphite MF8 - USB Controller Spezifikationen Steuerelemente Channel Strips Faders Tasten Knöpfe/Tasten Solo/Mute Zwei-Funktionen 8 Rec 8 Regler Crossfader Transport Controls / Elemente 5 (Rewind, Fast Forward, Stop, Play, Record) Steuerelemente SHIFT, PRESET, Links (<), Rechts (>) Funktionstasten Voreinstellungen MIDI MIDI über USB...
  • Page 40 ATENCIÓN ¡RIESGO DE DESCARGA ELÉCTRICA! ¡NO ABRIR! PRECAUCIÓN: CON EL FIN DE REDUCIR EL PELIGRO DE SACUDIDA ELÉCTRICA, NO RETIRE LA TAPA (O LA PARTE POSTERIOR). NO HAY PIEZAS CUYA REPARACIÓN PUEDA SER EFECTUADA POR EL USUARIO EN EL INTERIOR DEL APARATO. ENCARGUE LAS REPARACIONES A PERSONAL TÉCNICO DEBIDAMENTE CUALIFICADO.
  • Page 41 Graphite MF8 · Superficie de Control USB PRECAUCIÓN Los cambios o modificaciones en este dispositivo no aprobados expresamente por la parte responsable del cumplimiento normativo podrían anular la autorización del usuario para utilizar el equipo. NOTA: Se ha verificado que este aparato cumple con los límites establecidos para un dis- positivo digital de Clase B, de acuerdo a lo establecido en la Sección 15 de las Normas...

  • Page 42: Información De Seguridad Importante

    Información de Seguridad Importante Lea cuidadosamente estas instrucciones. Conserve estas instrucciones para cualquier consulta en el futuro. Siga cuidadosamente todas las advertencias. Observe y siga todas las instrucciones del fabricante. No utilice este aparato cerca del agua. Limpie el aparato solo con un trapo seco. No bloquee las aperturas de ventilación.
  • Page 43 En estas páginas encontrará una descripción detallada de las características de la super- ficie de control Graphite MF8, así como un recorrido guiado por su panel de control e instrucciones paso a paso para su configuración y uso. También encontrará adjunta una tarjeta de garantía.

  • Page 44: Características

    Características La Graphite MF8 de Samson utiliza la tecnología más avanzada y ha sido diseñado con la máxima precisión y cuidado. Éstas son algunas de sus características principales: • Ocho faders de canal asignables y botones • Botones de Canal Solo/Mute y Brazo de Grabación •...

  • Page 45: Componentes Del Sistema

    Graphite MF8 · Superficie de Control USB Componentes del Sistema • Controlador USB Graphite MF8 de Samson • Un (1) cable USB • Manual del Usuario de Graphite MF8 Requisitos Mínimos del Sistema Windows (PC) • Windows XP/Vista/Win 7/Win 8 •...
  • Page 46 Inicio Rápido Computer Conecte la Graphite MF8 a su ordenador o iPad* utilizando el cable USB incluido. La unidad recibirá alimentación y transmitirá datos MIDI a través de la conexión USB. Si la Graphite MF8 se conecta a un concentrador USB sin alimentación, es posible que no reciba la alimentación suficiente para encenderse.

  • Page 47: Controles Y Funciones Del Panel Frontal

    Graphite MF8 · Superficie de Control USB Controles y Funciones del Panel Frontal Faders de Canal - Estos ocho faders envían datos de control continuos a su software de audio de escritorio. Los faders están preasignados en fábrica para enviar mensa- jes de volumen de canal.
  • Page 48 Controles y Funciones del Panel Frontal Botón SHIFT - Si se pulsa este botón se habilita el botón Solo/Mute para que envíe la función secundaria. Cuando se pulse, el botón SHIFT se iluminará en color verde para indicar que está activado. Botón PRESET - Pulse este botón para elegir uno de los cinco presets disponibles.
  • Page 49 Graphite MF8 · Superficie de Control USB Preset 1 • Control Remoto El primer preset de la Graphite MF8 puede utilizarse como una superficie de control para la mayoría de los programas de software de audio sin tener que asignar cada parámetro. Los presets 2-4 pueden personalizarse para adaptar el controlador a su entorno de trabajo.
  • Page 50 Edición de Parámetros Los ajustes de la Graphite MF8 para los presets 2-5 pueden personalizarse utilizando el editor de ordenador de Graphite Mini, que puede encontrarse en la página web de Samson (www.samsontech.com). Utilizando el editor de ordenador puede modificar, cargar y guardar presets.
  • Page 51 Graphite MF8 · Superficie de Control USB Especificaciones Controles Bandas de Canal Faders Botones Botones 8 Solo/Mute de dos funciones Rec 8 Codificador Crossfader Controles de Transporte 5 (Rebobinar, Avance Rápido, Parada, Reproducir, Grabar) Controles de Operación SHIFT, PRESET, Izquierda (<), Derecha (>) Botones de Función...
  • Page 52 ATTENZIONE RISCHIO DI FOLGORAZIONE! NON APRIRE! ATTENZIONE: PER RIDURRE IL RISCHIO DI FOLGORAZIONE NON ASPORTARE IL COPERCHIO (O LA PARTE POSTERIORE). IL DISPOSITIVO NON CONTIENE COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO. Il simbolo del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose"...
  • Page 53 Graphite MF8 · Superficie di controllo USB ATTENZIONE Variazioni o modifiche alla struttura di questo dispositivo non espressamente approvate dal soggetto responsabile per la conformità potrebbero rendere nulla l'autorizzazione all'utilizzo dell'apparecchio da parte dell'utente. NOTA: l'apparecchio è stato testato e ritenuto confacente ai limiti applicabili ai dispositivi digitali di Classe B, conformemente alla Parte 15 delle norme FCC.
  • Page 54 Informazioni importanti sulla sicurezza Leggere le presenti istruzioni. Conservare le presenti istruzioni. Prestare attenzione a tutte le avvertenze. Osservare tutte le istruzioni. Non utilizzare l'apparecchio vicino all'acqua. Pulire unicamente con un panno asciutto. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione confor- memente alle istruzioni della società...
  • Page 55 In queste pagine troverete una descrizione dettagliata delle caratteristiche della super- ficie di controllo Graphite MF8, oltre a un tour guidato attraverso il suo pannello di controllo e a istruzioni riguardo alla sua configurazione e al suo utilizzo. Nella confezione troverete anche un certificato di garanzia.
  • Page 56 Caratteristiche La superficie di controllo Graphite MF8 di Samson utilizza tecnologia all'avanguardia e la sua progettazione è curata fin nei minimi dettagli. Di seguito ne vengono esposte alcune delle principali caratteristiche: • Otto fader di canale e manopole assegnabili •...

  • Page 57: Componenti Del Sistema

    Componenti del sistema • Controller USB Graphite MF8 di Samson • Un (1) cavo USB • Manuale di istruzioni per la superficie di controllo Graphite MF8 Requisiti minimi del sistema Windows (PC) • Windows XP/Vista/Win 7/Win 8 • 800 MHz o maggiore, 256 MB di RAM o più grande, porta USB Mac OS •...

  • Page 58: Operazioni Preliminari

    USB in dotazione. L'unità sarà alimentata e trasmetterà dati MIDI attraverso la connessione USB. Se il Graphite MF8 è collegato a un hub USB non alimentato, potrebbe non rice- vere sufficiente corrente per accendersi. Si consiglia di collegare il Graphite MF8 direttamente al computer o a un hub USB alimentato.
  • Page 59 Graphite MF8 · Superficie di controllo USB Comandi e funzioni del pannello frontale Fader di canale - Questi otto fader inviano dati di controllo continuo al software audio del desktop. In fabbrica i fader sono stati preregolati in modo da essere assegnati all'invio di messaggi inerenti al volume dei canali.
  • Page 60 Comandi e funzioni del pannello frontale Tasto SHIFT (MAIUSCOLO) - La pressione di questo tasto consente al tasto solo/mute (solo/muto) di inviare il messaggio per attivare la funzione secondaria. Quando il tasto SHIFT (MAIUSCOLO) viene premuto assumerà colore verde per indicare che è...
  • Page 61 Graphite MF8 · Superficie di controllo USB Impostazione predefinita 1 • Controllo remoto La prima impostazione predefinita del Graphite MF8 ne permette l'uso come superficie di con- trollo per moltissimi titoli di software audio senza necessità di assegnare ogni parametro. Le impostazioni predefinite 2-4 possono essere personalizzate in modo da adattare il controller all'ambiente di lavoro dell'utente.

  • Page 62: Modifica Dei Parametri

    La configurazione delle impostazioni predefinite 2-5 della superficie di controllo Graphite MF8 può essere personalizzata con l'editor Graphite Mini che si può reperire sul sito web di Samson (www.samsontech.com) e installare sul computer. L'editor installato sul computer consente all'utente di modificare, caricare e salvare delle impostazioni predefi- nite.
  • Page 63 Graphite MF8 · Superficie di controllo USB Specifiche Comandi Channel strip Fader Manopole Tasti doppia funzione solo/mute 8 rec 8 Encoder Cross-fader Tasti riproduzione 5 (Indietro, Avanti veloce, Arresto, Riproduzione, Registrazione) Comandi delle operazioni SHIFT (MAIUSCOLO), PRESET (IMPOSTAZIONI PREDEFINITE), < (Sinistra), >...
  • Page 64 Samson Technologies Corp. 278-B Duffy Ave Hicksville, New York 11801 Phone: 1-800-3-SAMSON (1-800-372-6766) www.samsontech.com...
