Face Arrière - Ramiaudio PCS300 Manuel Utilisateur

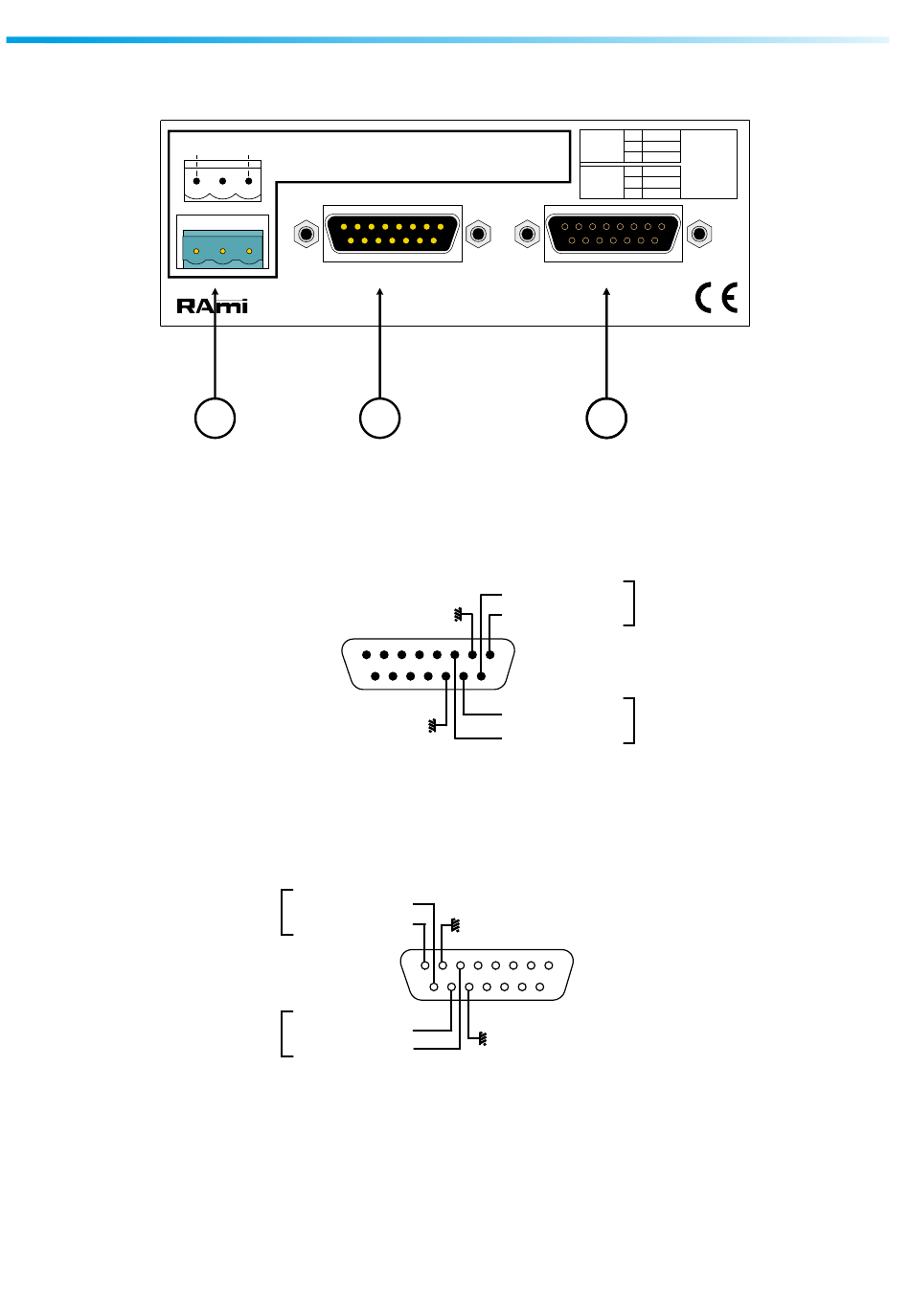

FACE ARRIERE
A -
Entrée modulation stéréo symétrique analogique.
B -
Sortie "THRU" (analogique). Elle reprend la modulation du connecteur (1) pour le
branchement de plusieurs PCS 300.
C -
Connecteur d'alimentation débrochable à vis.
Alimentation DC de 12V (70 mA) à 24V max (200 mA)
ou alimentation AC de 9V (100 mA) à 16V max (280 mA).
Rami
V V DC:From 12V(70mA) to 24V max(200mA)
AC:From 9V(100mA) to 16V max(280mA)
THRU OUTPUT
Model PCS300
C
8
15
Fiche Sub-D
15 pts mâle
Point froid
Gauche
Point chaud
Point chaud
Droite
Point froid
Made in Europe (Fr)
B
Point froid
Point chaud
1
9
Point chaud
Point froid
1
9
7
2
GND
LEFT 1
HOT
INPUT
9
COLD
&
11
GND
OUTPUT
RIGHT 10
HOT
3
COLD
INPUT
A
Gauche
Droite
8
15
Fiche Sub-D
15 pts femelle
PCS300
