Sommaire des Matières pour Samson Audio RESOLV 80a

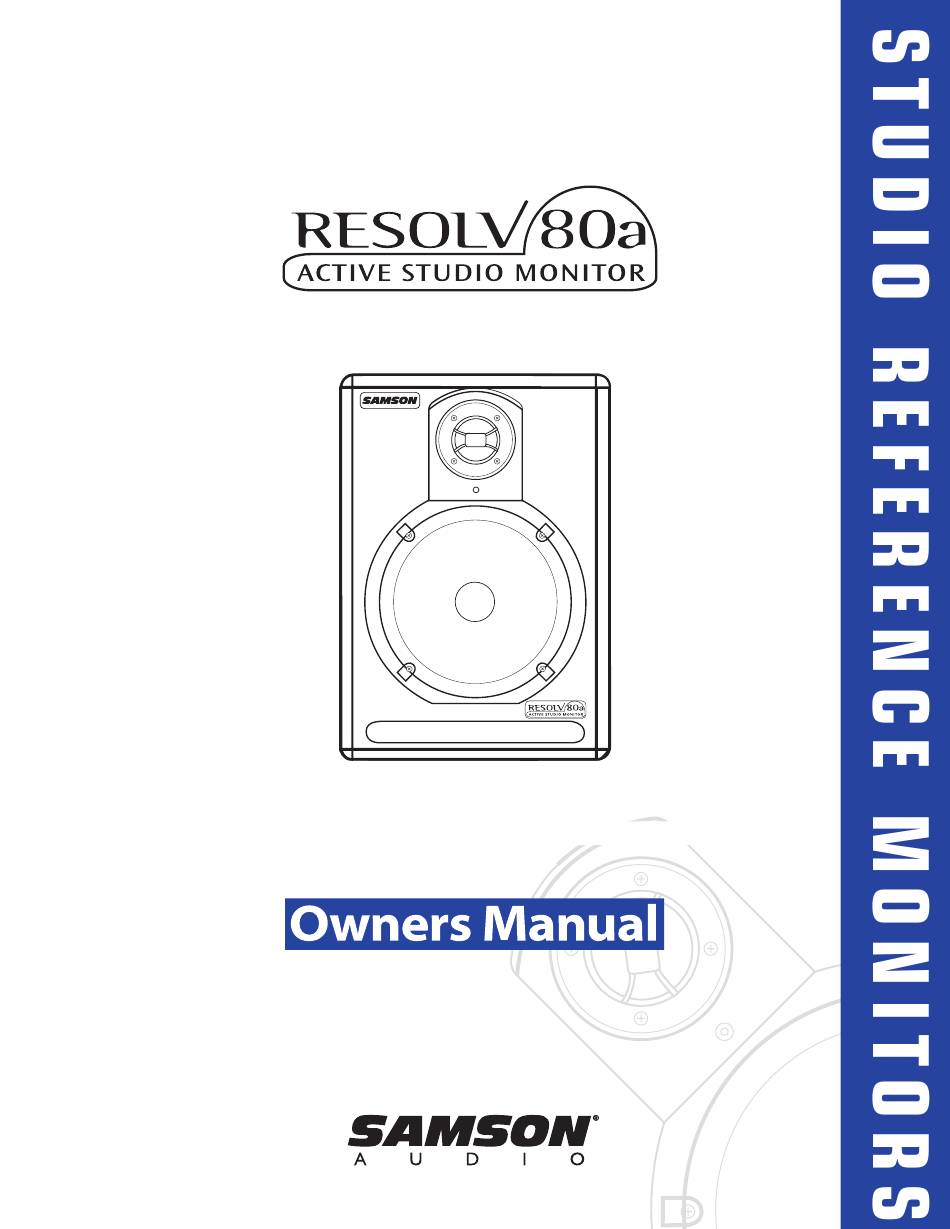

Page 1
® Two-way Active Studio Reference Monitor...
Page 2
Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen/Instrucciones de seguridad WARNING: To reduce the risk of fire or electric shock, do not expose this unit to ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas rain or moisture. To reduce the hazard of electrical shock, do not remove cover or exposer cet appareil à...
RESOLV 80a is a self powered 100 Watt monitor featuring an extended range 8-inch (20.3 cm) copolymer woofer and a 1-inch ( 2.5 cm) titanium dome tweeter. The RESOLV 80a is an ideal near field monitor system for studios, video post production suites, fixed installations or where great sound is desired.
RESOLV 80a Features ® The Samson RESOLV 80a reference monitors provide a smooth response that is accurate, and at the same time pleasant to listen to. Here are some of its main features: • Two-way, active studio reference monitor with ported tuned enclosure providing extremely accu- rate monitoring for recording studio, post-production and multi-media applications.

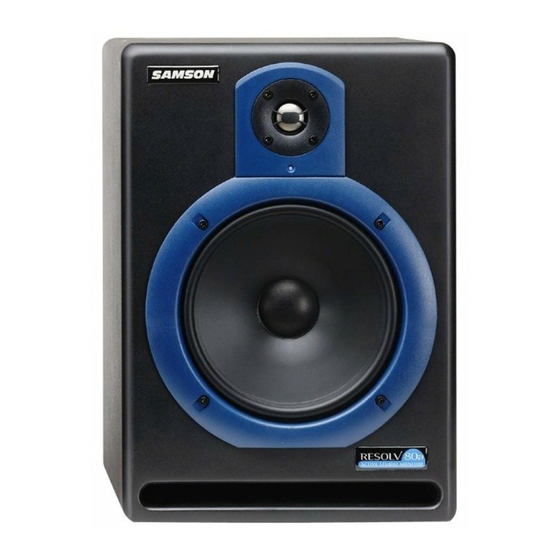

RESOLV 80a Layout Front View Layout ® TUNED PORT - Quiet port design offering linear ONE-INCH (2.5 CM) TITANIUM DOME TWEETER - extended low frequency response. Smooth high frequency response produced from titanium dome, Neodymium Magnet with Ferro- ENCLOSURE - Rigid MDF construction.
POWER SWITCH – Main power switch. When set to the on position, illuminates green indicating XLR INPUT - Balanced, line level input is con- the Resolv 80a is powered up and ready for nected here via standard XLR (microphone) operation.
Background on the Resolv 80a Studio Reference Monitor The Resolv 80a is a near field reference monitor featuring a custom designed, 20.3 cm copolymer, low frequency driver and a 2.5 cm titanium tweeter, employing a Ferro fluid cooled voice coil and neodymi- um magnet.
Page 9
Positioning the Resolv 65 - continued Speaker Orientation The Resolv 80a’s can be used in either the vertical or horizontal position. When using the monitors in the horizontal position, be certain to place the left and right side tweeters on the outer most sides.
RESOLV 80a’s off first and then your mixer and outboard gear. The Resolv 80a connections can be made via one of the three rear panel Audio Inputs. You can use RCA inputs for unbalanced -10dBV level signals, or either the 1/4-inch or XLR inputs for balanced +4dBu level signals.
10 minutes. The Blue LED located on the front of the unit will turn off dur- ing this mode. The Resolv 80a will instantaneously wake up and achieve full power as soon as a sig- nal is present at any of the inputs.
Page 12
Volume controls you like. To do this play several CD’s of music that you are familiar with. Remember, if you think you’re getting lost, the Resolv 80a is flat when the Presence control is set to the “0” position.
Adding a subwoofer and extended low frequency response to your Resolv 80a system is easy using the RESOLV 80a’s LINE LEVEL inputs. Below is a typical system set-up using the RESOLV 120a with a mixer and a pair of Resolv 80a’s satellite speakers. The RESOLV 80a’s inputs utilize industry stan- dard RCA connectors.
RESOLV 80a Connections RESOLV 80a Wiring Guide There are several ways to interface the RESOLV 80a, depending on your exact monitoring set-up. Follow the cable diagrams below for connecting your monitor system. RCA to RCA Cable Tip (signal) Tip (signal)
Nous tenons à vous remercier d’avoir choisi les moniteurs de studio Samson RESOLV 80a. Les moniteurs Samson RESOLV 80a sont actifs, bi-amplifiés (75 + 25 Watts), d’un Woofer de 20,3 cm avec membrane en copolymère et d’un Tweeter à dôme au titane de 25 mm. Les RESOLV 80a sont d’excellents moniteurs de proximité...
Caractéristiques de moniteurs RESOLV 80a ® Les moniteurs Samson RESOLV 80a offrent une réponse linéaire et précise tout en restant très agréables à l’écoute. Voici les caractéristiques générales : • Moniteur de studio actif deux voies avec baffle accordé offrant une écoute extrêmement fidèle pour les studios d’enregistrement, de post-production et les applications multi-media.
Présentation des moniteurs RESOLV 80a Face avant ® TWEETER À DÔME AU TITANE DE 25 MM - ÉVENT ACCORDÉ - Évent accordé offrant une Réponse douce dans les aigus assuré par le dôme au réponse linéaire étendue dans les basses titane, l’aimant Ferro-fluide au néodymium et le...
Présentation des moniteurs RESOLV 80a Face arrière RCA – Permet la connexion de signaux RÉGLAGE DE LA RÉPONSE DANS LES asymétriques à –10 dBV. MÉDIUMS – Sélecteur à quatre positions perme- ttant de modeler la réponse dans les basses ENTRÉE JACK 6,35 MM – Jack stéréo 6,35 mm fréquences (par pas de 3 dB) et d’obtenir une...
à celle d’enceintes hi-fi ou bien une réponse plate (en passant par deux réglages de réponse des médiums). Le moniteur Resolv 80a a été conçu pour offrir une réponse plate et une écoute précise et fidèle du signal. La modification de la réponse vous permet d’émuler facilement cer- tains autres moniteurs du marché.
Page 20
Positionnement des moniteurs Resolv 65 - suite... Orientation des enceintes Les moniteurs Resolv 80a peuvent être utilisés en position verticale ou horizontale. Lorsque vous utilisez les moniteurs en position horizontale, assurez-vous de placer les Tweeter à l’extérieur des enceintes (Figure 2). Ceci améliorera la définition stéréo et la réponse dans les basses en améliorant le couplage des Woofers.
Placez votre console de mixage sous tension ainsi que tous les équipements externes, puis, en dernier, les moniteurs RESOLV 80a. Lors de la mise hors tension, placez les RESOLV 80a hors tension en premier, puis la console de mixage et les équipements périphériques.
Utilisation des moniteurs RESOLV 80a Réglages des RESOLV 80a La face arrière des Resolv 80a regroupe les connexions audio, l’embase secteur et les réglages de vo- lume et de modification de la courbe de réponse. Mise sous tension des Resolv 80a Les Resolv 80a sont des moniteurs actifs avec amplificateurs de puissance et filtres actifs intégrés.
Page 23
Resolv 80a. Consultez égale- ment les plans de câblage de la page ENTRÉE AUDIO XLR SYMÉTRIQUE - Les Resolv 80a sont équipées d’une embase XLR femelle acceptant des signaux symétriques ou asymétriques à niveau ligne +4 dBu. Si vous utilisez une con- sole de mixage avec des sorties en XLR symétriques, il vous suffit d’utiliser un câble micro standard.
: il vous suffit d’ajouter un Sub RESOLV 120a connecté aux entrées à niveau ligne des Resolv 80a. Voici le plan de câblage type permettant d’utiliser le RESOLV 120a avec une console de mixage et deux satellites Resolv 80a. Les entrées des RESOLV 80a sont au format RCA. Pour obtenir un guide détaillé...
Connexion des entrées des moniteurs RESOLV 80a Plan de câblages des moniteurs RESOLV 80a Il y a différentes façons d’utiliser les moniteurs RESOLV 80a selon votre configuration matérielle. Suivez les plans de câblage suivants correspondant à vos besoins. Câble RCA/RCA...
Einleitung Herzlichen Dank für den Kauf des Samson RESOLV 80a Studio Reference Monitors. Der Samson RESOLV 80a ist ein aktiver 100 Watt Monitor, der sich durch einen 8" (20.3 cm) Copolymer Woofer mit erweitertem Frequenzbereich und einem 1” (2.5cm) Titankalotten- Tweeter auszeichnet.
RESOLV 80a Features ® Die Samson RESOLV 80a Referenzmonitore bieten einen ausgewogenen Frequenzgang, der zudem präzise und wohlklingend ist. Die wichtigsten Vorzüge sind: • Aktiver 2-Weg Referenz-Studiomonitor mit abgestimmtem Gehäuse, der ein extrem präzises Monitoring für Aufnahmestudios, Nachbearbeitungen und Multimedia-Anwendungen bietet.
VOLUME - Steuert den Ausgangspegel. POWER-SCHALTER – Haupt-Netzschalter. Leuchtet in der ON-Stellung grün, um anzuzei- XLR INPUT - Symmetrischer Line-Pegel- gen, dass der Resolv 80a eingeschaltet und Eingang, Anschluss via standard XLR (Mikrofon) betriebsbereit ist. Kabel. NETZANSCHLUSS - Zum Anschließen des mit-...
Neodym-Magneten verwendet. Das Crossover des Monitors wurde mit hochwertigen Bauteilen sorgfältig konstruiert und garantiert einen linearen Frequenz- und Phasengang. Das Gehäuse des Resolv 80a besteht aus einer Faserplatte mittlerer Dichte (MDF) und ist mit einer kratzfesten, texturi- erten Schutzschicht überzogen. Das Monitorgehäuse besitzt auch einen abgestimmten Belüftungsport, der einen erweiterten Tiefbass-Frequenzgang liefert, wobei der Basstreiber –...
Page 31
Resolv 65 positionieren - Fortsetzung Lautsprecherausrichtung Sie können den Resolv 80a entweder in vertikaler oder horizontaler Stellung einsetzen. In der horizon- talen Stellung sollten Sie die links- und rechtsseitigen Tweeter am äußeren Rand positionieren (Abb. 2). Dadurch verbessern Sie die Stereo-Abbildung und Bass-Betonung, da die Tiefbass-Treiber in ihrer Wirkung gekoppelt sind.
Kabel angeschlossen sind, und schalten dann zuerst Ihren Mischer und alle anderen Peripheriegeräte und zuletzt den RESOLV 80a ein. Beim Auschalten des Systems beginnen Sie mit dem RESOLV 80a und fahren mit dem Mischer und den Peripheriegeräten fort.
Netzsteckdose angeschlossen werden. Stellen Sie den Haupt-Power-Schalter auf Off/Aus und verbinden Sie das mitgelieferte IEC Netzkabel mit dem Netzeingang. Die Endstufe des Resolv 80a verfügt über einen Sleep-Modus, der Energie spart und die Lebensdauer des Geräts verlängert. Der Sleep-Modus ist ein leistungsreduzierter Standby-Modus, der automatisch aktiviert wird, wenn das Gerät 10 Minuten lang kein Signal empfängt.
Page 34
Betreiben des Monitors ganz zurück und erhöhen Sie dann den Pegel auf eine angenehme Abhörlautstärke. Eingänge und Ausgänge Der RESOLV 80a bietet eine breite Auswahl an Eingängen, an die sich die verschiedensten Audiogeräte, wie Aufnahmepulte, Hard Disk- Recorder, CD Player und Soundkarten, anschließen lassen.
Subwoofer und damit einen erweiterten Tiefbass-Bereich hinzufügen. Es folgt ein typisches System- Setup, bei dem der RESOLV 120a mit einem Mischer und einem Paar Resolv 80a Satelliten- Lautsprechern kombiniert ist. Die Ein- und Ausgänge des RESOLV 120a sind mit Cinch-Anschlüssen gemäß...
RESOLV 80a Anschlüsse RESOLV 80a Verdrahtung Abhängig von Ihrem Monitoring-Setup können Sie den RESOLV 80a auf mehrere Arten ins System integrieren. Gehen Sie nach den folgenden Verkabelungsdiagrammen vor, um Ihr Monitorsystem anzuschließen. Cinch- auf Cinch-Kabel Tip (signal) Tip (signal) Tip (signal)
Gracias por comprar los nuevos monitores de referencia para estudio Samson RESOLV 80a. Este Samson RESOLV 80a es un monitor autoamplificado a 100 watios que dispone de un woofer de 8” fabricado con polímeros y de rango ampliado y un tweeter convexo de 1” hecho en titanio.
Características del RESOLV 80a ® Los monitores de referencia Samson RESOLV 80a le ofrecen una respuesta suave, precisa y a la vez agradable al oído. Aquí tiene algunas de sus características principales: • Un monitor de referencia activo de dos vías para estudios de grabción con un recinto abierto que le ofrece una monitorización extremadamente precisa para estudios de grabación, salas de...
Vista general del RESOLV 80a Vista del panel frontal ® ABERTURA DE GRAVES - Un perfecto iseño de TWEETER CONVEXO DE 1" DE TITANIO - Una abertura para ofrecer una respuesta en graves lin- respuesta en agudos suave y dulce gracias a su eal y de mayor rango.
ON se iluminará en verde para indicar que el entrada balanceada de nivel de línea por medio Resolv 80a está encendido y listo para su uso. de un cable XLR standard (micrófono). ENTRADA DE CA - Conecte aquí el cable de ali-...
Diseño e historia del monitor de referencia para estudio Resolv 80a El Resolv 80a es un monitor de referencia de campo cercano que dispone de un cabezal de graves de 6.5” fabricado en polímeros, con diseño exclusivo y un tweeter de 1” hecho en titanio, en el que se emplea una bobina de voz refrigerada por fluido férrido y un imán de neodimio.
Page 42
Orientación de los altavoces Puede usar el Resolv 80a tanto en vertical como en horizontal. Cuando utilice los monitores en la posición horizontal, asegúrese de colocar los tweeters del lado izquierdo en la parte exterior de cada lado (Figura 2).
RESOLV 80a. Cuando apague todo, primero apague el RESOLV 80a y después el resto del equipo. Puede hacer las conexiones del Resolv 80a a través de una de sus entradas audio del panel trasero. Puede usar las entradas RCA para señales de -10 dBV de nivel, no balanceadas, o las entradas XLR o de 6.3 mm para señales a +4 dBm balanceadas.
Panel de control del RESOLV 80a El panel de control trasero del Resolv 80a es el lugar en el que hará todas las conexiones para señales audio y corriente. El panel trasero contiene también los controles para realizar ajustes en el volumen global y la curva de respuesta de frecuencia.
Page 45
ENTRADA AUDIO XLR BAL- ANCEADA - El Resolv 80a dispone de un conector XLR hembra que aceptará una señal con nivel de línea +4 dBm balanceada o no balanceada. Si está usando una mesa de mezclas que tenga conectores de sali- da XLR balanceados, puede hacer las conexiones por medio de cables XLR standard (micrófono).
LINVEL LEVEL del RESOLV 80a. Aquí abajo tiene una configuración típica de sistema en el que se usa el RESOLV 120a con una mesa de mezclas y un par de altavoces satélites Resolv 80a. Las entradas del RESOLV 80a utilizan conectores RCA standard. Si quiere ver un diagrama de cableado com- pleto, vea la sección “Conexiones del RESOLV 80a”...
Page 47
Conexiones del RESOLV 80a Guía de cableado del RESOLV 80a Hay varias formas de interconectar el RESOLV 80a, dependiendo de su montaje de monitorización concreto. Para la conexión de su sistema de monitorización vea los siguientes diagramas de cables. Cable RCA a RCA...
