Manuels Connexes pour Dell AC511
Sommaire des Matières pour Dell AC511

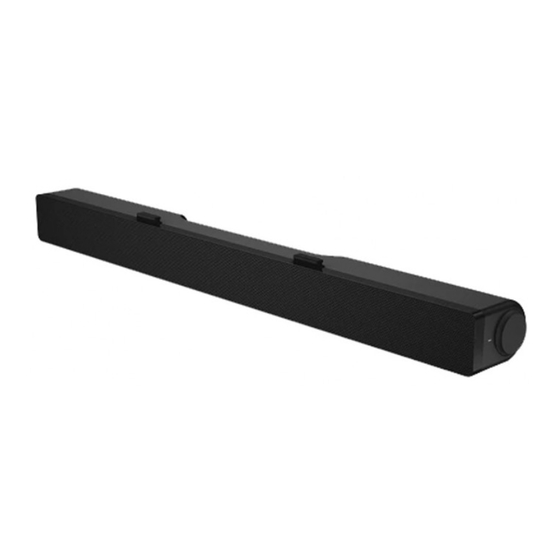

- Page 1 Barre de son stéréo Dell – AC511 Barre de son stéréo Dell avec support – AC511M Guide d’utilisateur Modèle de réglementation : AC511...
-
Page 2: Remarques, Mises En Garde Et Avertissements
Copyright © 2018 Dell Inc. Tous droits réservés. Ce produit est protégé par des droits d’auteur aux États- Unis et à l’international ainsi que par des droits de propriété intellectuelle. Dell™ et le logo Dell sont des marques commerciales de Dell Inc. aux États-Unis ou dans d’autres pays. Tous les autres noms et marques commerciaux figurant dans ce document sont la propriété... -
Page 3: Table Des Matières
Contenu de l’emballage ............... 4 Caractéristiques .................. 5 Configuration de votre barre de son ............ 6 Installation de la barre de son sur votre moniteur Dell ....6 Allumez votre barre de son ............. 9 Connexion de votre barre de son ............10 Port d’entrée audio ................ -
Page 4: Contenu De L'emballage
Contenu de l’emballage REMARQUE : Les documents fournis avec la barre de son peuvent varier en fonction de votre région. Support Coussin en caoutchouc épais Documents Barre de son... -
Page 5: Caractéristiques
Caractéristiques Câble USB Port d’entrée auxiliaire port de casque Crochet en T de gauche Crochet en T de droite LED d’alimentation bouton du volume Support Coussin en caoutchouc épais... -
Page 6: Configuration De Votre Barre De Son
Configuration de votre barre de Installation de la barre de son sur votre moniteur Dell Sans support Alignez les languettes de la barre de son sur les fentes de la base du moniteur. Faites glisser la barre de son vers la droite pour la fixer à la base du... - Page 7 Avec support Tirez l’attache du support. REMARQUE : Utilisez le coussin en caoutchouc épais entre le support et le socle de la base du moniteur fixe. Fixez le support au socle du moniteur.
- Page 8 Poussez le support pour l’aligner avec la base du socle. Alignez les languettes de la barre de son sur les fentes du support. Faites glisser la barre de son vers la droite pour la fixer au support.
-
Page 9: Allumez Votre Barre De Son
REMARQUE : Si la barre de son n’est pas détectée, connectez le câble de liaison fourni avec votre moniteur Dell. Connectez une extrémité du câble de liaison au connecteur USB du moniteur Dell et l’autre extrémité au connecteur USB de votre ordinateur Dell. -
Page 10: Connexion De Votre Barre De Son
Utilisez l’entrée audio ou la prise jack d’entrée auxiliaire pour connecter votre périphérique audio tel que la tablette ou le smartphone à votre barre de son Dell. Port d’entrée audio Vous pouvez lire du contenu audio grâce au câble d’entrée audio fourni avec votre haut-parleur. -
Page 11: Connecteur Pour Casque D'écoute
Connecteur pour casque d’écoute Connectez le casque à la prise casque sur la barre de son. Activez la lecture de la musique puis réglez le volume. Pour basculer entre le haut-parleur et le casque, appuyez sur le bouton de lecture par défaut du côté gauche de la barre de son. REMARQUE : Le bouton de lecture par défaut est désactivé... -
Page 12: Régler Le Volume
Régler le volume Vous pouvez contrôler directement le volume de l’ordinateur à l’aide du bouton de volume de la barre de son. -
Page 13: Dépannage
USB situé sur le moniteur Dell et au port USB de votre ordinateur Dell. • Une fois le câble USB branché à la prise USB, vérifiez si le témoin LED s’allume en blanc au côté... - Page 14 • Essayez avec un haut-parleur ou un périphérique USB (par exemple, d'un clavier) dont vous savez qu'il fonctionne correctement ou connectez la barre de son à un autre système. • Si vous n’avez pas d’autre périphérique (souris ou système) à disposition pour effectuer ce test, utilisez un clavier USB (ou tout autre périphérique USB) dont vous...
- Page 15 iPod/iPad/iPhone ou un smartphone sous Android, assurez-vous que le câble d'entrée audio auxiliaire est correctement branché. • Assurez-vous que le volume du périphérique audio externe n'est pas réglé à 0 %. • Si une transmission USB en continu est en cours, réglez toutes les commandes de volume de Windows à...
- Page 16 Pas de son Pas de son à • Vérifiez s'il y a bien un câble de partir de la source audio auxiliaire de source audio 3,5 mm branché à la prise jack USB. de l'entrée audio auxiliaire de la barre de son. •...
- Page 17 Son déformé Une source • Éliminez tout obstacle entre la audio différente barre de son et l’utilisateur. est utilisée. • Assurez-vous que l’embout du câble USB ou la fiche d'entrée ligne audio est complètement branché(e) à la prise jack de la source audio.
- Page 18 Volume trop faible Le volume est • Éliminez tout obstacle entre la trop bas. barre de son et l’utilisateur. • Augmentez le volume en tournant le bouton de volume dans le sens des aiguilles d'une montre. • Réglez toutes les commandes de volume de Windows à...
- Page 19 • Essayez d'utiliser un câble d'entrée audio auxiliaire différent ou dont vous êtes rassuré du fonctionnement correct. • Le périphérique audio externe est-il allumé ou est-il en train de lire de la musique ? • Vérifiez si le périphérique audio est allumé...
- Page 20 • Assurez vous qu’aucun objet mobile ne touche la barre de son. Le jack d'écouteur Il n'y a pas de • Vérifiez si le lecteur de bord ou est branché mais il lecture de musique la source audio externe est en n'y a pas de son.
- Page 21 • Vérifiez si la fente de barre de son de l'écran/de l'écran LCD est ouverte et s'il n'y a pas de cache Mylar qui la couvre. Objets manquants Vérification de • Ouvrez la boîte et vérifiez si le l'emballage câble de rallonge USB est bien présent dans la boîte.
-
Page 22: Spécifications
Spécifications Générales Numéro de modèle AC511/AC511M Type de connexion Systèmes d'exploitation soutenus • Microsoft Windows 8 • Microsoft Windows 7 • Microsoft Windows 10 Électriques Tension d’utilisation Entrée audio Entrée audio numérique USB Entrée audio auxiliaire analogique (prise 3,5 mm) Puissance de sortie 2 x 1,25 W à... -
Page 23: Informations Obligatoires
(entre vous et le revendeur) et aux conditions de garantie de Dell. Il est possible que vous bénéficiez d'une garantie matérielle en plus offerte par Dell –...
