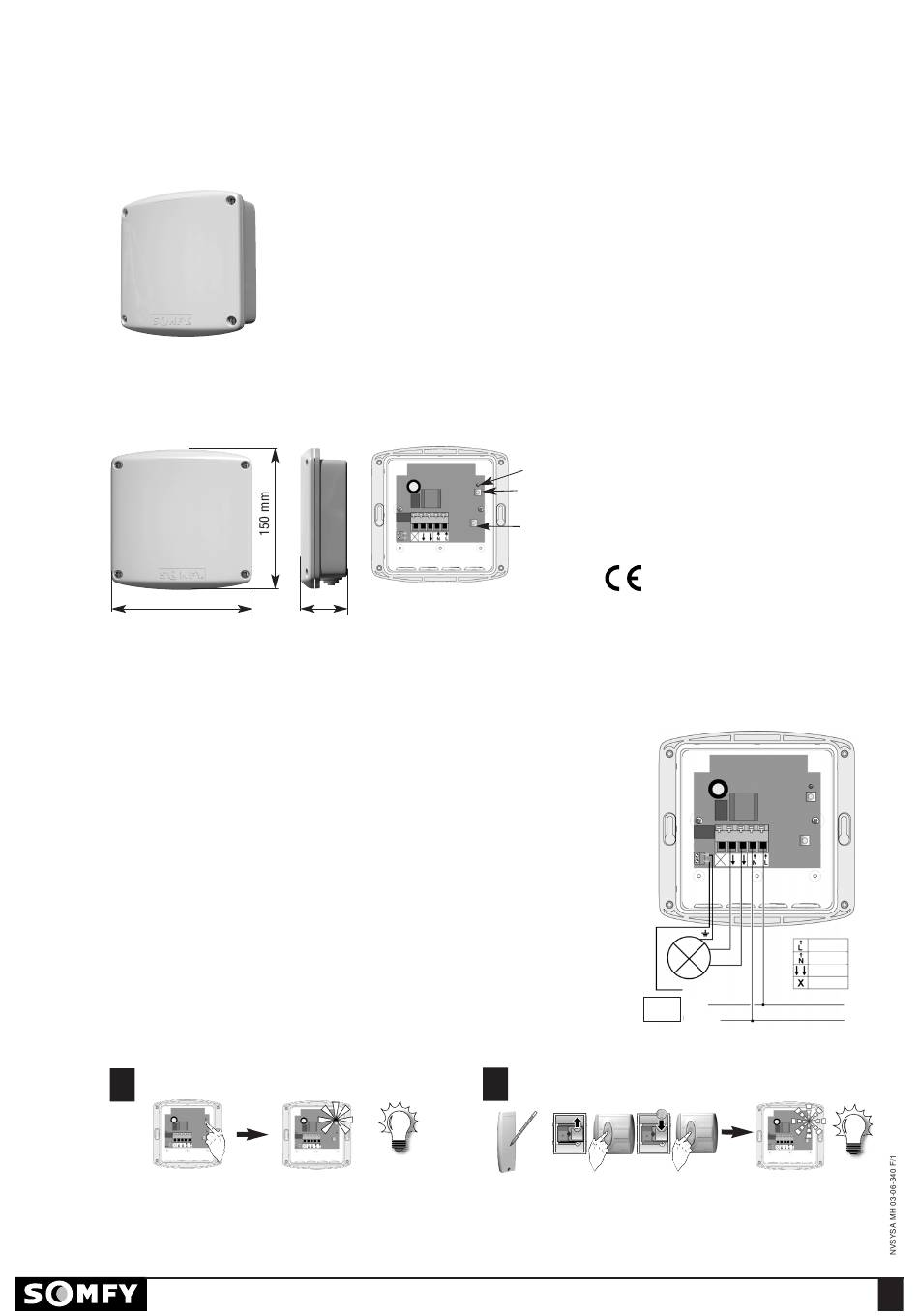

SOMFY inteo LIGHTING outdoor RTS Notice De Montage

Notice
1
Caractéristiques :
150 mm
2
Installation :
Lisez attentivement la notice du LIGHTING outdoor RTS avant de commencer le branchement.
Conseils d'installation :
❏ Evitez de positionner le récepteur RTS contre ou proche d'une partie métallique, pour
éviter toute chute de portée.
❏ Distance minimale entre le récepteur et le sol: 1,5 m
❏ Distance minimale entre le récepteur et le plafond: 30 cm
❏ Distance minimale entre le récepteur et l'émetteur ou entre 2 récepteurs: 30 cm
❏ Il est obligatoire d'installer la commande avec les bouchons de sortie des câbles
vers le bas pour éviter toute infiltration d'eau dans le boîtier.
❏ Il ne peut y avoir de contrainte mécanique sur les câbles.
❏ N'oubliez pas de raccorder les fils de terre.
Le câblage s'effectue selon le schéma de câblage. Tout branchement devra être
effectué en conformité avec R.G.I.E., et tenir compte du cas de pose.
3
Programmation
3.1 Programmation initiale
1
Mettez le LIGHTING outdoor RTS en mode de programmation
Appuyez minimum 2 secondes sur la touche de programmation du
Lighting outdoor RTS : la led s'alume et la lampe s'alume 2 secondes.
Ceci indique que le récepteur est en mode de programmation et peut
reçevoir l'adresse d'un émetteur. Après 1 minute la led s'éteint et le
récepteur sort du mode de programmation.
®
inteo
Le LIGHTING outdoor RTS est un récepteur radio pour lampes et halogènes (pas
de fonction de dimming) compatible avec les émetteurs RTS et le INIS RT .
Les commandes se font par ondes radio (fréquence 433,42 MHz).
inteo LIGHTING outdoor RTS
40 mm
2 s
inteo LIGHTING outdoor RTS
de montage
LIGHTING outdoor RTS
LED
Touche de
programmation
Commande de
secours
2
Programmez l'émetteur
ou
0,5 s
2 s
Emetteur RTS: Appuyez brièvement sur touche de programmation de l'émetteur.
INIS RT: Enlevez la pile, appuyez brièvement sur la touche, Replacez
la pile et appuyez brièvement sur la touche.
La lampe s'alume 2 secondes et la led du LIGHTING outdoor RTS clignote
pendant 5 secondes. L'émetteur est programmé.
❏ Alimentation : 220-240 V~ 50 Hz
❏ Produit classe II
❏ Indice de protection : IP 44
❏ Puissance : lampes ou
halogènes de max 500 W
❏ Temperature de fonctionnement :
-30°C à +80°C
Nous, Somfy , déclarons que ce produit est conforme aux
exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/EC. Une déclaration de conformité est mise à
disposition à l'adresse internet www.somfy.com Rubrique CE
Terre
Secteur Phase
230V
Neutre
0,5 s 0,5 s
Phase
Neutre
Sortie
Ne pas utiliser
2 s
1
