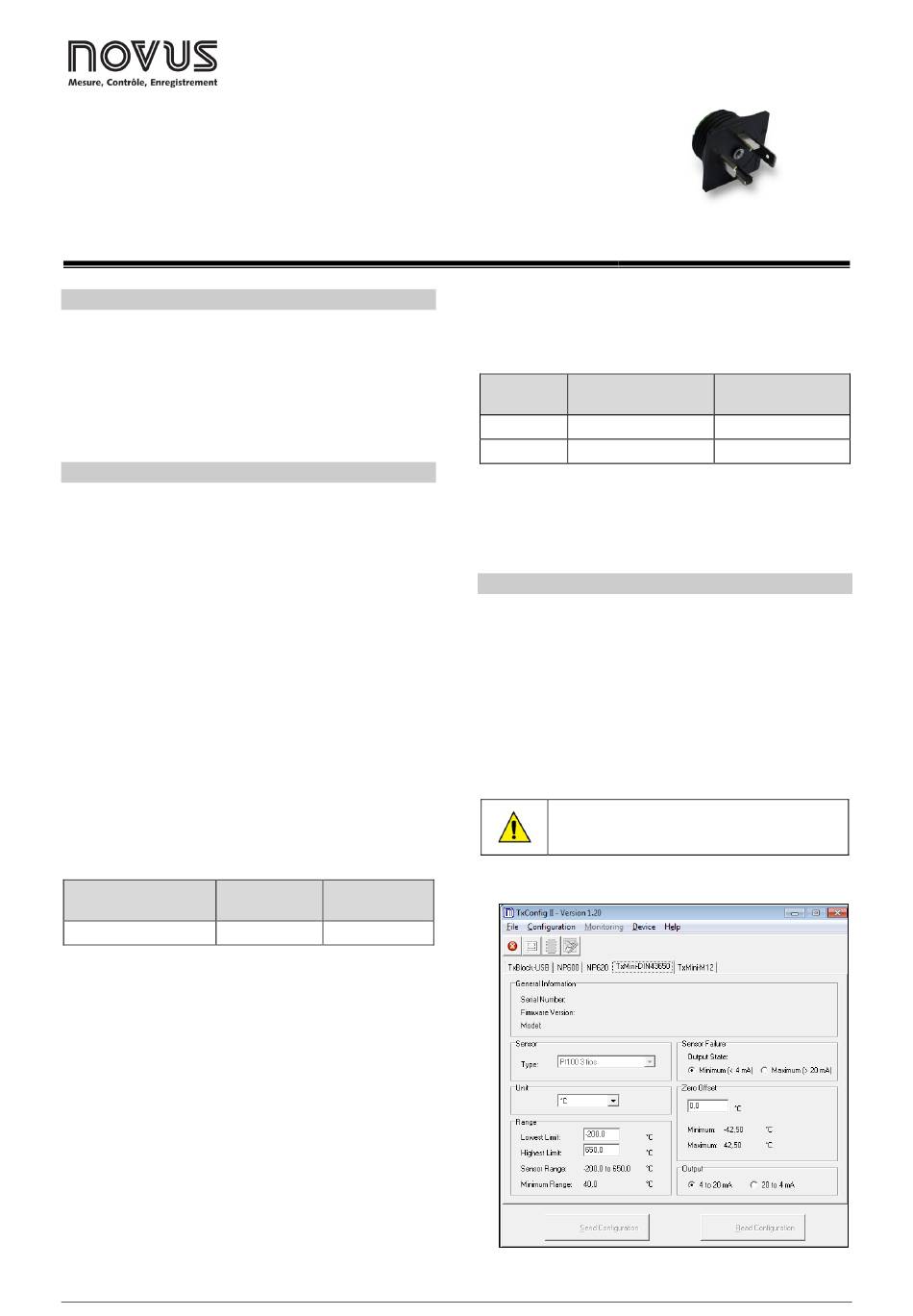

Novus TxMini-DIN43650 Mode D'emploi

CONVERTISSEUR TXMINI-DIN43650
MODE D'EMPLOI – V1.0x E
INTRODUCTION
Le Convertisseur TxMini-DIN43650 est un convertisseur de
température type 4-20 mA à deux fils, alimenté par boucle de
courant. On réalise sa configuration en lui connectant à l'interface de
configuration TxConfig-DIN43650. Cette configuration ne nécessite
pas que le convertisseur soit alimenté.
Le courant de sortie est linéarisé en fonction du signal appliqué à
l'entrée du convertisseur, réglée en fonction de l'échelle configurée.
SPÉCIFICATIONS
Entrée du capteur : configurable. Les capteurs acceptés sont
répertoriés dans le Tableau 1, avec leurs plages de mesure maximales
respectives.
Pt100 : type 3 fils, excitation de 0,8 mA, α= 0.00385, selon NBR
13773. IEC 60751 (ITS-90).
Pt1000 : type 3 fils, excitation de 0,8 mA, α= 0.00385, selon NBR
13773. IEC 60751 (ITS-90).
Pour utiliser le Pt1000 à 2 fils, relier les bornes 3 et 4.
Délai entre la mise sous tension et la stabilisation de la mesure :
< 2,5 s. La précision n'est garantie qu'après 15 minutes.
Erreur d'étalonnage : < 0,12 % pour RTD.
Conditions de référence : environnement 25 °C, alimentation 24 V,
Ω
charge 250 . Temps de stabilisation 15 minutes.
Influence de la température : < ± 0,2 % / 25 °C.
Temps de réponse : typique 1,6 s.
Tension maximale permise aux bornes d'entrée du capteur : 3 V.
Courant RTD : 800 µA.
Effet de la résistance des câbles RTD : 0,005 °C /
Résistance maximale permise pour le câble RTD : 25
Type de capteur
Pt100 / Pt1000
Tableau 1 – Erreur d'étalonnage et pourcentage de la plage de mesure.
Influence de l'alimentation : 0,006 % / V typique (pourcentage de la
plage maximale).
Sortie : courant de 4-20 mA ou 20-4 mA, type 2 fils ; linéaire en
fonction de la température mesurée par le capteur sélectionné.
Résolution de la sortie : 2 µA.
Alimentation : 8 à 35 Vcc, tension sur le convertisseur.
Charge maximale (RL) : RL (max.) = (Vcc – 8) / 0,02 [Ω]
Où : Vcc = Tension d'alimentation en Volts (de 8 à 35 Vcc)
Température de fonctionnement : -40 à 85 °C.
Humidité ambiante : 0 à 90 % HR.
Le produit ne présente pas d'isolation électrique entre l'entrée
et la sortie.
Protection interne contre l'inversion de polarité de la tension
d'alimentation.
NOVUS AUTOMATION
Ω.
Ω.
Précision Précision
typique minimale
0,1 % 0,2 %
Type d'écrou : M24x2
Section du fil utilisé : 0,14 à 1,5 mm² (*)
* Lors du soudage des fils Pt100, le fil doit être inséré dans le
trou à 1 mm maximum.
Type de Plage de mesure
capteur maximale
Pt100 -200 à 650 °C
Pt1000 -200 à 650 °C
Tableau 2 – Capteurs acceptés par le convertisseur
Codes de commande :
- P/N : 8806050406 : Convertisseur TxMini-DIN43650;
- P/N : 8816021069 : Interface TxConfig-DIN43650.
CONFIGURATION
Le réglage d'usine du convertisseur est pour une entrée Pt100 avec
une plage de 0 à 100 ° C et une sortie pour un courant maximum en
cas d'erreur. Pour utiliser le convertisseur dans cette configuration,
aucune intervention n'est requise et son installation peut être
effectuée immédiatement. Lorsqu'un changement de configuration
est requis, il doit être effectué à l'aide du logiciel TxConfig II.
L'Interface TxConfig-DIN43650 et le logiciel TxConfig II composent
le Kit de Configuration du convertisseur, qui peut être obtenu auprès
du fabricant ou des représentants autorisés. Le logiciel peut être
téléchargé gratuitement dans le site Web du fabricant. Pour l'installer,
exécuter le fichier TxConfigIISetup.exe et suivre les instructions.
L'interface de communication du TxConfig-DIN43650
n'est pas isolé électriquement de l'entrée du
convertisseur.
LOGICIEL DE CONFIGURATION
Fig. 1 – Écran d'accueil du logiciel TxConfig II
Étendue de mesure
minimale
40 °C
40 °C
1/3
