Sommaire des Matières pour Brandt ERF2000

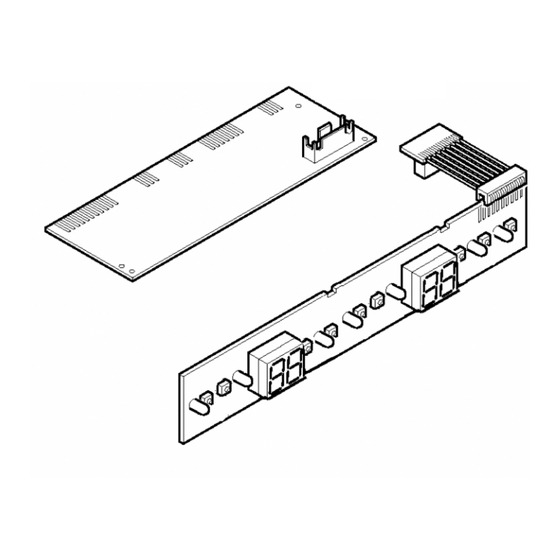

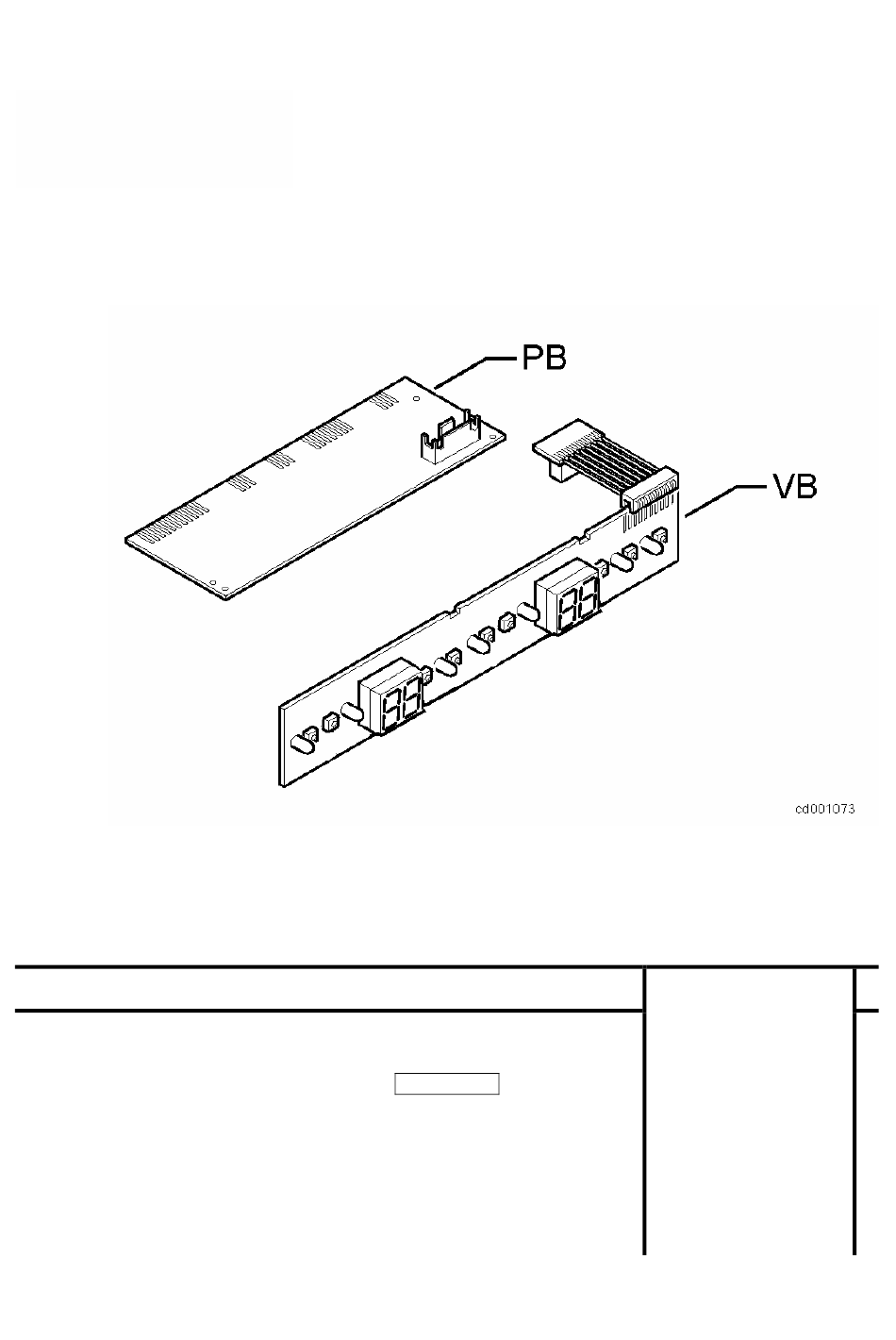

- Page 1 MANUEL D’ENTRETIEN RÉFRIGÉRATION PB = CARTE DE PUISSANCE VB = CARTE D’AFFICHAGE ERF2000 Numéro de Publication 599 35 61-03 Fonctions des 021218 cartes ITZ/SERVICE/AA électroniques...
- Page 2 ERF2000 Fonctions des cartes électroniques 2/30...
-
Page 3: Table Des Matières
8.2.1 Différences entre un modèle DYNAMIC COOLER et un modèle traditionnel ........29 8.2.2 Quick Chill ............................. 30 8.2.3 Effet de l’ouverture de la porte sur les charges dans les appareils DME (Dynamic Mini Evaporator) . 30 ERF2000 Fonctions des cartes électroniques 3/30... - Page 4 ERF2000 Fonctions des cartes électroniques 4/30...
-
Page 5: Présentation
Ce manuel a pour but de décrire, d’une manière générale et exhaustive, les fonctions standard prévues par un appareil contrôlé par le nouveau contrôle électronique ERF2000 et le fonctionnement du mode Entretien qui sert à tester l’efficacité du contrôle. - Page 6 4 triacs (pour la commande de 4 charges). C’est pourquoi, pour les normaliser, les cartes électroniques de puissance avec 2 et 3 triacs ont été remplacées par la carte avec 4 triacs. ERF2000 Fonctions des cartes électroniques 6/30...
- Page 7 NTC; LD4A; LD6A; LD7A; 156 FZ sonde d’ambiance NTC; SW1; 186 FZ sonde d’ambiance NTC; SW1; 226 FZ sonde d’ambiance NTC; SW1; FZ MAXI MA sonde d’ambiance NTC; FZ STD MA sonde d’ambiance NTC; ERF2000 Fonctions des cartes électroniques 7/30...
- Page 8 D3 1C LD5 et DISP2=rouge; D3 1C LD5 et DISP2=rouge; D3 1C LD5 et DISP2=vert; LD6=jaune; D3 1C LD5 et DISP2=vert; LD6=jaune; D3 1C ALFA 1C ALFA 1C ALFA 1C ALFA 1C ALFA 1C ERF2000 Fonctions des cartes électroniques 8/30...
- Page 9 2.1 PB Légende: GTH1 = TRIAC COMPRESSEUR CONGÉLATEUR; GTH2 = TRIAC COMPRESSEUR RÉFRIGÉRATEUR; GTH3 = TRIAC ÉCLAIRAGE; GTH4 = TRIAC VENTILATEUR; = PROTECTION SURTENSIONS; FUSE = PROTECTION GÉNÉRALE; = TRASFORMATEUR; = AVERTISSEUR; µC = MICROCONTRÔLEUR; ERF2000 Fonctions des cartes électroniques 9/30...
-
Page 10: Alfa 2C
= TOUCHE SUPER CONGÉLATEUR; SW10 = TOUCHE RÉINITIALISATION ALARME; DISP1 = AFFICHEUR RÉFRIGÉRATEUR; DISP2 = AFFICHEUR CONGÉLATEUR; = LED SUPER COOLING (refroidissement rapide) RÉFRIGÉRATEUR; = LED SIGNE -; = LED SUPER CONGÉLATEUR; = LED ALARME; ERF2000 Fonctions des cartes électroniques 10/30... -
Page 11: Bi 1C
= TOUCHE AUGMENTATION TEMPÉRATURE; = TOUCHE DIMINUTION TEMPÉRATURE; = TOUCHE SUPER CONGÉLATEUR; = TOUCHE RÉINITIALISATION ALARME; = ÉLÉMENT REED; DGT1 = AFFICHEUR; = LED SIGNE -; = LED ALARME; = LED FROSTMATIC; = LED MARCHE/ARRÊT; ERF2000 Fonctions des cartes électroniques 11/30... -
Page 12: Bi 2C
DGT1 = AFFICHEUR RÉFRIGÉRATEUR; DGT2 = AFFICHEUR CONGÉLATEUR; = LED SUPER CONGÉLATEUR; = LED FROSTMATIC RÉFRIGÉRATEUR; = LED ALARME; = LED SIGNE +; = LED MARCHE/ARRÊT RÉFRIGÉRATEUR; = LED SIGNE -; = LED MARCHE/ARRÊT CONGÉLATEUR; ERF2000 Fonctions des cartes électroniques 12/30... -
Page 13: Delta 2C
SW10 = TOUCHE RÉINITIALISATION ALARME; DISP1 = AFFICHEUR RÉFRIGÉRATEUR; DISP2 = AFFICHEUR CONGÉLATEUR; = LED MARCHE/ARRÊT RÉFRIGÉRATEUR; = LED SIGNE +; = LED SUPER CONGÉLATEUR; = LED SIGNE -; = LED FROSTMATIC RÉFRIGÉRATEUR; = LED ALARME; ERF2000 Fonctions des cartes électroniques 13/30... -
Page 14: D3 1C
SW10 = TOUCHE RÉINITIALISATION ALARME; DISP2 = AFFICHEUR CONGÉLATEUR; LD4A/B = LED MARCHE/ARRÊT CONGÉLATEUR; = LED SIGNE -; LD6/6B = LED SUPER / RÉINITIALISATION ALARME; LD6A = LED SUPER; LD7/7A = LED RÉINITIALISATION ALARME; ERF2000 Fonctions des cartes électroniques 14/30... -
Page 15: Alfa 1C
= TOUCHE AUGMENTATION TEMPÉRATURE CONGÉLATEUR; = TOUCHE DIMINUTION TEMPÉRATURE CONGÉLATEUR; = TOUCHE SUPER CONGÉLATEUR; SW10 = TOUCHE RÉINITIALISATION ALARME; DISP1 = AFFICHEUR RÉFRIGÉRATEUR; DISP2 = AFFICHEUR CONGÉLATEUR; = LED SIGNE -; = LED SUPER CONGÉLATEUR; = LED ALARME; ERF2000 Fonctions des cartes électroniques 15/30... -
Page 16: Fonctions De Contrôle
(au-delà de la sélection -24°C). Dans ce cas, pour désactiver la fonction Super, il faut appuyer sur la touche d’augmentation température et programmer une nouvelle sélection. ERF2000 Fonctions des cartes électroniques 16/30... -
Page 17: Afficheur Du Compartiment Congélateur
Si on appuie encore une fois sur la touche d’augmentation température après que la température de +8°C a été atteinte (+9°C pour certains modèles Electrolux), le symbole “H” apparaît sur l’afficheur pour indiquer l’activation de la fonction Holiday. Avec cette fonction, la température du réfrigérateur est maintenue à +14°C. ERF2000 Fonctions des cartes électroniques 17/30... -
Page 18: Fonction Refroidissement Rapide Du Réfrigérateur (Super Cooling)
L’éclairage s’allume quand on ouvre la porte, mais le compresseur reste toujours éteint. Pour quitter la modalité démonstration, il faut débrancher l’appareil de l’alimentation ou appuyer en même temps pendant 5 secondes sur la touche de diminution de la température et sur la touche MARCHE/ARRÊT. ERF2000 Fonctions des cartes électroniques 18/30... -
Page 19: Alarmes
L’aimant peut être remplacé de la façon indiquée sur la figure seulement dans les modèles intégrables (dans les modèles agencés en pose libre l'aimant est intégré sous mousse à l'intérieur de la porte et pourtant il ne peut pas être remplacé). ERF2000 Fonctions des cartes électroniques 19/30... -
Page 20: Alarme Incompatibilité Cartes Électroniques
Si l’afficheur visualise la lettre P, cela signifie qu’une ou plusieurs cartes électroniques ont un défaut d’écriture/lecture des paramètres et que l’appareil ne peut pas fonctionner. Pour résoudre le problème il faut remplacer les cartes électroniques (de puissance et d’affichage). ERF2000 Fonctions des cartes électroniques 20/30... -
Page 21: Panne Sondes Ntc
Avec des températures extrêmes, les niveaux d’alarme peuvent être activés même si les capteurs fonctionnent correctement. Il ne faut pas considérer les codes de panne en cas de températures supérieures à + 39°C et inférieures à - 39°C. ERF2000 Fonctions des cartes électroniques 21/30... - Page 22 La conversion température-résistance des capteurs NTC est la suivante: ERF2000 Fonctions des cartes électroniques 22/30...
-
Page 23: Symboles De L'afficheur
Solution : vérifier les références des cartes électroniques. «P» lumière fixe: Cette indication signale l’erreur de l’Eeprom (paramètres erronés ou illisibles) Solution : remplacer tous les deux les cartes électroniques (de puissance et d’affichage) ERF2000 Fonctions des cartes électroniques 23/30... - Page 24 Solution : vérifier les références des cartes électroniques. «P» lumière fixe: Cette indication signale l’erreur de l’Eeprom (paramètres erronés ou illisibles) Solution : remplacer tous les deux les cartes électroniques (de puissance et d’affichage) ERF2000 Fonctions des cartes électroniques 24/30...
- Page 25 ERF2000 Fonctions des cartes électroniques 25/30...
-
Page 26: Fonctions Spéciales
15 secondes après le rétablissement de l’alimentation électrique à l’appareil. Une fois cette fonction activée, la séquence suivante d’opérations est exécutée automatiquement. L’afficheur s’éteint et l’avertisseur émet un son prolongé. ERF2000 Fonctions des cartes électroniques 26/30... -
Page 27: Fonction D'erreur De L'eeprom
- E1: erreur au niveau du capteur NTC de l’évaporateur (c’est la seule façon d’afficher une erreur de la sonde évaporateur, qui sinon n’est pas affichée par le nouveau contrôle électronique ERF2000); - E2: erreur au niveau de la sonde NTC d’ambiance;... -
Page 28: Tableau Récapitulatif Des Fonctions Spéciales
Modalité compartiment réfrigérateur visualise +5°C et celui du compartiment compartiments répéter congélateur -18°C; si on ouvre la porte, l’éclairage s’allume; compresseur Démo supérieure à Touche Marche/Arrêt l’opération toujours arrêté. 10°C pendant 5 s d’Activation ERF2000 Fonctions des cartes électroniques 28/30... -
Page 29: Variantes
Pendant ce dégivrage supplémentaire, la valeur de température affichée est fixe et est égale à la dernière valeur affichée avant le début du dégivrage. En revanche, sur certaines variantes, c’est la lettre “C” qui est visualisée sur l’afficheur. ERF2000 Fonctions des cartes électroniques 29/30... -
Page 30: Quick Chill
8.2.3 Effet de l’ouverture de la porte sur les charges dans les appareils DME (Dynamic Mini Evaporator) Quand on ouvre porte, les opérations suivantes sont exécutées: le ventilateur est immédiatement arrêté; si la porte reste ouverte pendant plus d’une minute, le compresseur s’arrête. ERF2000 Fonctions des cartes électroniques 30/30...
