Topcom WBR 7011b Guide D'installation Rapide

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 47

Liens rapides

Télécharger ce manuel

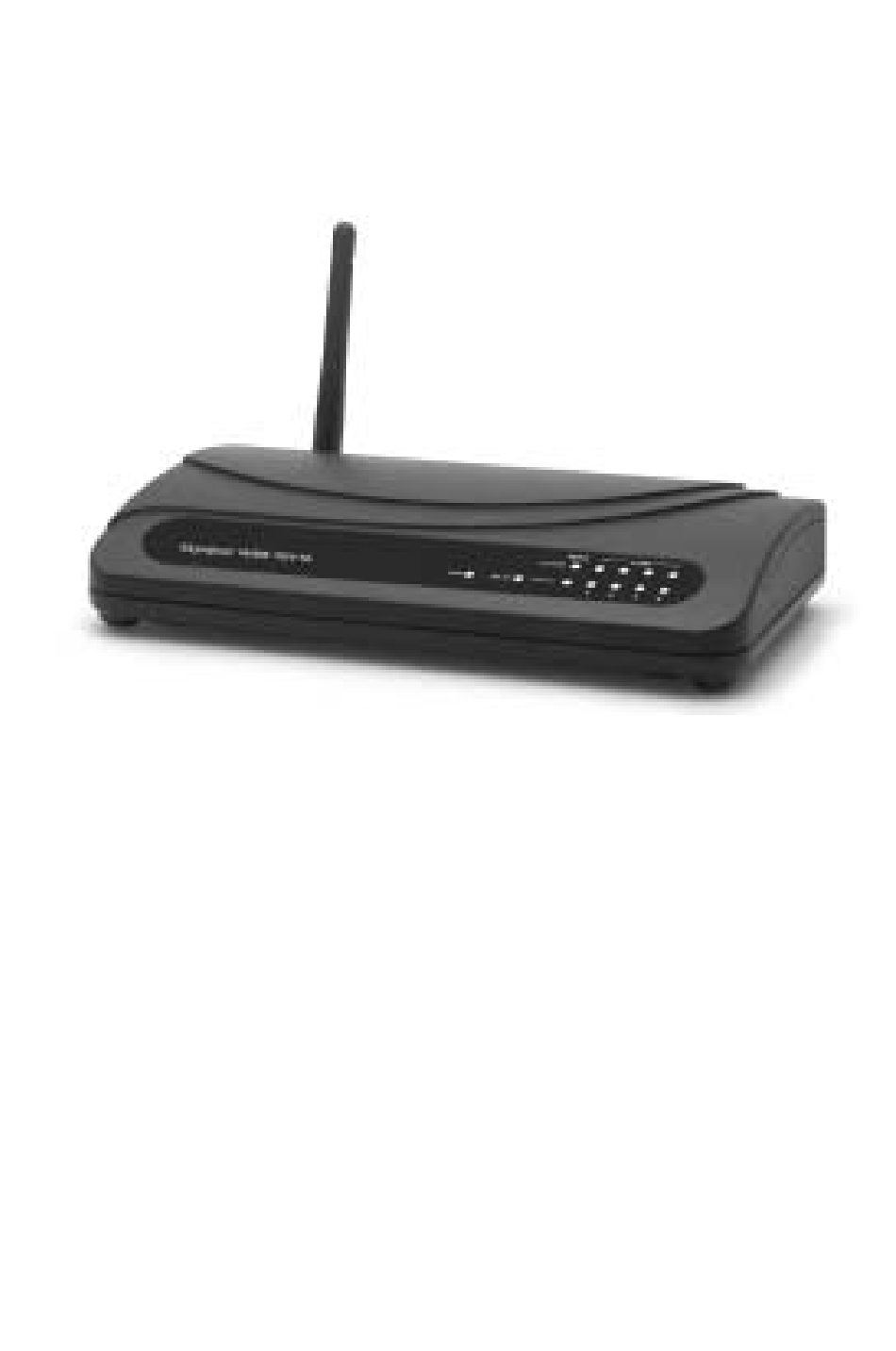

Wireless Broadband Router
WBR 7011b
QUICK INSTALLATION GUIDE
INSTALLATIE GIDS
GUIDE D'INSTALLATION RAPIDE
SCHNELLE INSTALLATIONSANLEITUNG
SNABBINSTALLATIONSGUIDE
HURTIG INSTALLATIONSGUIDE
HURTIGINSTALLASJON
PIKA-ASENNUSOHJEET
MANUAL DE USUARIO
MANUAL DO UTILIZADOR
V1.3

Publicité

Table des Matières
loading

Manuels Connexes pour Topcom WBR 7011b

Sommaire des Matières pour Topcom WBR 7011b

  • Page 1 Wireless Broadband Router WBR 7011b QUICK INSTALLATION GUIDE INSTALLATIE GIDS GUIDE D’INSTALLATION RAPIDE SCHNELLE INSTALLATIONSANLEITUNG SNABBINSTALLATIONSGUIDE HURTIG INSTALLATIONSGUIDE HURTIGINSTALLASJON PIKA-ASENNUSOHJEET MANUAL DE USUARIO MANUAL DO UTILIZADOR V1.3...
  • Page 2 DENMARK, NORWAY, FINLAND, SPAIN, ITALY, PORTUGAL, GREECE, TURKEY. This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC. The Declaration of conformity can be found on : http://www.topcom.net/support/declarations/ This product is made by Topcom Belgium...

  • Page 3: The Connection Panel

    Topcom Wireless Broadband Router WBR 7011b 1 THE CONNECTION PANEL WAN Reset 1Z VDC POWER 12V DC: The power port is to connect the 12 V DC (1000mA) power adapter. --> The power LED on the front panel will go ON when the power adapter is connected.

  • Page 4: Configuring The Pc To Connect To The Cable/Dsl Router

    Topcom Wireless Broadband Router WBR 7011b 2 CONFIGURING THE PC TO CONNECT TO THE CABLE/DSL ROUTER Remark: - The routers default IP address is: 192.168.1.1 - DCHP server is ON If you do not wish to set a static IP address on your PC, you will need to configure your PC to accept the IP address that the router will provide.
  • Page 5 Topcom Wireless Broadband Router WBR 7011b 4. Click the Properties button, then choose the IP ADDRESS tab. Select Obtain an IP address automatically. 5. Then select DNS configuration tab to add DNS IP address. Select Disable DNS function. Press OK. You have completed the client settings.

  • Page 6: Verify Your Pc's Ip Configuration

    Topcom Wireless Broadband Router WBR 7011b 3 VERIFY YOUR PC’S IP CONFIGURATION There are some tools which are great for finding out a computer’s IP configuration: MAC address and default gateway. • WINIPCFG (FOR WINDOWS 95/98) Inside the windows 95/98/ME Start button, select Run and type winipcfg.

  • Page 7: Windows Xp

    Topcom Wireless Broadband Router WBR 7011b - IPCONFIG / RENEW will renew the IP address, gateway and DNS. • WINDOWS XP Click the right mouse key on your network adapter and select Status The support screen will display the IP information.

  • Page 8: Setup The Broadband Router

    Topcom Wireless Broadband Router WBR 7011b 4 SETUP THE BROADBAND ROUTER When your PC has a valid IP address, you should be able to go to the router setup web page. Open Internet Explorer or Netscape Navigater and goto address: 192.168.1.1...
  • Page 9 Topcom Wireless Broadband Router WBR 7011b By default the username is admin and the password is admin. --> Click OK to proceed. Now you enter the web management of your Wireless Router. Topcom Wireless Broadband Router WBR 7011b...
  • Page 10 Topcom Wireless Broadband Router WBR 7011b * Choose Quick Setup Wizard to start the configuration: * In next screen you can set the Time Zone Set Time Zone: Please select your region Time Server Address: You can enter the IP address of your prefered Time server or you can leave the default setting Daylight Savings: Here you can Enable the Daylight Savings.
  • Page 11 Topcom Wireless Broadband Router WBR 7011b Host Name: Enter your Host Name if necessary. MAC Address: Some Cable Internet Providers will keep the MAC address of your computer in there server. In this case you should clone the Mac address of your computer. Click Clone Mac Address to copy your computers Mac address into the router.
  • Page 12 Topcom Wireless Broadband Router WBR 7011b Username: Enter your PPPoE username. Password: Enter your password. Service Name: Enter the servive name ( for example the name of your Internet provider) MTU: Enter the MTU size (If the size is not specified by your Internet...
  • Page 13 Topcom Wireless Broadband Router WBR 7011b * WAN connection: DHCP client or Fixed IP address. Obtain an IP address automatically: - Host Name: Enter your Host Name if necessary. - MAC Address: Some Cable Internet Providers will keep the MAC address of your computer in there server. In this case you should clone the Mac address of your computer.
  • Page 14 Topcom Wireless Broadband Router WBR 7011b Password: Enter the PPTP password. PPTP Gateway: Enter the Gateway. Connection ID: Enter the Connection ID when necessary. MTU: Enter the MTU size (If the size is not specified, please leave the default value at 1392)
  • Page 15 Topcom Wireless Broadband Router WBR 7011b WAN connection: DHCP client or Fixed IP address. Obtain an IP address automatically: Host Name: Enter your Host Name if necessary. MAC Address: Some Cable Internet Providers will keep the MAC address of your computer in there server. In this case you should clone the Mac address of your computer.

  • Page 16: Connection Status

    Topcom Wireless Broadband Router WBR 7011b --> Click OK to finish. Remark: the screen above will not appear if the router is configured by use of a wireless PC. Return to the home page by clicking “HOME” in the right top of the screen.

  • Page 17: Wireless Security

    Topcom Wireless Broadband Router WBR 7011b --> All information about the Internet connection will be visible: WAN IP address, Gateway, DNS servers, ... 6 WIRELESS SECURITY To avoid that uninvited users will access your wireless network it is strongly recommended to activate WEP (or WPA if available) encryption of your wireless network.
  • Page 18 Topcom Wireless Broadband Router WBR 7011b First of all you can change the name (ESSID) and channel of your wireless network. --> Choose Basic Settings Choose the wireless Mode: Access Point (AP) is default. ESSID: TOPCOM is default Choose the Channel Number: 1...13 -->...
  • Page 19 Topcom Wireless Broadband Router WBR 7011b By default the encryption is disabled. In this screen you can select your type of encryption: Example: 64-bit WEP Encryption Encryption: choose WEP Key Length: 64 bit Key Format: It is recommended to choose HEX. Most Wireless Adapters support HEX format.

  • Page 20: Other Settings

    Topcom Wireless Broadband Router WBR 7011b --> Click Apply to confirm. 6.3 HIDE THE ESSID It is possible to make your wireless network invisible to unwanted users. --> Choose Advanced Settings to access the Advanced Settings menu. Broadcast ESSID: Select Disabled -->...

  • Page 21: Firmware Update

    Topcom Wireless Broadband Router WBR 7011b 8 FIRMWARE UPDATE When a new firmware is released, it will be published on the Topcom website ( www.topcom.net) in the support -> downloads section. Please download the image and go to Tools in the router menu. Now select the Firmware Upgrade page -->...

  • Page 22: Warranty Period

    WARRANTY HANDLING A faulty unit needs to be returned to a Topcom service centre including a valid purchase note. If the unit develops a fault during the warranty period, Topcom or its officially appointed service centre will repair any defects caused by material or manufacturing faults free of charge.

  • Page 23: Warranty Exclusions

    Damage or defects caused by incorrect treatment or operation and damage resulting from use of non-original parts or accessories not recommended by Topcom are not covered by the warranty. Topcom cordless phones are designed to work with rechargeable batteries only. The damage caused by the use of non-rechargeable batteries is not covered under warranty.
  • Page 24 Topcom Wireless Broadband Router WBR 7011b Topcom Wireless Broadband Router WBR 7011b...

  • Page 25: Het Aansluitingspaneel

    Topcom Draadloze Breedband Router WBR 7011b 1 HET AANSLUITINGSPANEEL WAN Reset 1Z VDC POWER 12V DC: In de stroompoort steekt u de netadapter van 12 V DC (1000mA). -->De power LED op het frontpaneel begint te branden wanneer de stroomadapter is aangesloten.

  • Page 26: De Pc Configureren Om De Kabel/ Dsl-Router Aan Te Sluiten

    Topcom Draadloze Breedband Router WBR 7011b 2 DE PC CONFIGUREREN OM DE KABEL/ DSL-ROUTER AAN TE SLUITEN Opmerking: - Het standaard IP-adres van de router is: 192.168.1.1 - DCHP-server staat op ON Als u geen statisch IP-adres wilt instellen op uw PC, moet u uw PC zo configureren dat hij het IP-adres aanneemt dat de router geeft.
  • Page 27 Topcom Draadloze Breedband Router WBR 7011b 4. Klik op Eigenschappen, kies vervolgens het tabblad IP-ADRES. Selecteer Automatisch een IP-adres verkrijgen. 5. Selecteer vervolgens het tabblad DNS- configuratie om het DNS IP-adres toe te voegen. Selecteer DNS-functie uitschakelen. Druk op OK. De client-instellingen zijn voltooid.

  • Page 28: Controleer De Ip-Configuratie Van Uw Pc

    Topcom Draadloze Breedband Router WBR 7011b 3 CONTROLEER DE IP-CONFIGURATIE VAN UW PC Er bestaan tools waarmee u de IP-configuratie van een computer makkelijk kunt vinden: MAC-adres en standaard gateway. • WINIPCFG (VOOR WINDOWS 95/98) Klik in Windows 95/98/ME op de Start-knop, selecteer Uitvoeren en tik winipcfg in.

  • Page 29: Windows Xp

    Topcom Draadloze Breedband Router WBR 7011b Met - IPCONFIG / RENEW worden het IP-adres, de gateway en de DNS vernieuwd. • WINDOWS XP Klik met de rechtermuisknop op uw netwerkadapter en selecteer Status Op het support-scherm verschijnt de IP-informatie. Topcom Draadloze Breedband Router WBR 7011b...
  • Page 30 Topcom Draadloze Breedband Router WBR 7011b 4 DE BREEDBAND ROUTER INSTELLEN Als uw PC een geldig IP-adres heeft, moet u naar de setup-webpagina van de router kunnen gaan. Open Internet Explorer of Netscape Navigator en ga naar het adres: 192.168.1.1 Nu verschijnt het aanmeldingsscherm.
  • Page 31 Topcom Draadloze Breedband Router WBR 7011b Standaard is de gebruikersnaam admin en het wachtwoord admin -->Klik op OK om verder te gaan. Nu komt u terecht in het webbeheer van uw Draadloze Router. Topcom Draadloze Breedband Router WBR 7011b...
  • Page 32 Topcom Draadloze Breedband Router WBR 7011b * Kies Quick Setup Wizard om de configuratie te starten: * Op het volgende scherm kunt u de Time Zone instellen Set Time Zone: Selecteer uw regio Time Server Address: U kunt het IP-adres van uw...
  • Page 33 Topcom Draadloze Breedband Router WBR 7011b Host Name: Voer uw hostnaam in, indien nodig. MAC Address: Sommige kabel-Internetproviders bewaren het MAC-adres van uw computer op hun server. In dat geval moet u het Mac-adres van uw computer klonen. Klik op Clone Mac Address om het Mac-adres van uw computer naar de router te kopiëren.
  • Page 34 Topcom Draadloze Breedband Router WBR 7011b -->Klik op OK om verder te gaan. PPPoE xDSL: Gebruikt voor DSL-brug met PPPoE-aansluiting. Username: Voer uw PPPoE-gebruikersnaam in. Password: Voer uw wachtwoord in. Service Name: Voer de servicenaam in (bijvoorbeeld de naam van...
  • Page 35 Topcom Draadloze Breedband Router WBR 7011b PPTP xDSL: gebruikt voor kabelmodem of DSL-brug met PPTP- verbinding. PPTP kan ook worden gebruikt wanneer de router is aangesloten op een ander LAN-netwerk. * WAN connection: DHCP-client of vast IP-adres. Obtain an IP address automatically: - Host Name: Voer uw hostnaam in, indien nodig.
  • Page 36 Topcom Draadloze Breedband Router WBR 7011b PPTP Settings: User ID: Voer de PPTP-gebruikersnaam in. Password: Voer het PPTP-wachtwoord in. PPTP Gateway: Voer de Gateway in. Connection ID: Voer het verbindings-ID in, indien nodig. MTU: Voer de MTU-waarde in (Als de waarde niet is...
  • Page 37 Topcom Draadloze Breedband Router WBR 7011b WAN connection: DHCP-client of vast IP-adres. Obtain an IP address automatically: Host Name: Voer uw hostnaam in, indien nodig. MAC Address: Sommige kabel-Internetproviders bewaren het MAC-adres van uw computer op hun server. In dat geval moet u het Mac-adres van uw computer klonen.
  • Page 38 Topcom Draadloze Breedband Router WBR 7011b Connection ID: Voer het verbindings-ID in, indien nodig. MTU: Voer de MTU-waarde in (Als de waarde niet is gespecificeerd door uw Internet Provider, behoud dan de standaardwaarde van 1392) Connection Type: * Continuous: De PPP-verbinding is altijd actief...
  • Page 39 Topcom Draadloze Breedband Router WBR 7011b 5 STATUS VAN DE VERBINDING De WAN-verbinding kan worden gecontroleerd op het scherm Status Info op de Webpagina van de router. Klik nu op Internet Connection: --> Alle informatie over de Internetverbinding verschijnt hier: WAN IP-adres, Gateway, DNS-servers, ...
  • Page 40 Topcom Draadloze Breedband Router WBR 7011b --> Klik nu op Wireless om naar het menu Wireless te gaan. 6.1 SSID, KANAAL Eerst en vooral kunt u de naam (ESSID) en het kanaal van uw draadloze netwerk wijzigen. --> Kies Basic Settings...
  • Page 41 Topcom Draadloze Breedband Router WBR 7011b Kies de Mode draadloos: Access Point (AP) is standaard. ESSID: TOPCOM is standaard Kies het Channel Number: 1...13 -->Klik op Apply om de invoer te bevestigen. Opmerking: Zorg ervoor dat uw draadloze adapter die op uw computer is aangesloten, hetzelfde kanaal en hetzelfde SSID heeft als de Draadloze Router.
  • Page 42 Topcom Draadloze Breedband Router WBR 7011b Encryption: kies WEP Key Length: 64 bit Key Format: Het is aanbevolen om HEX te selecteren. De meeste draadloze adapters ondersteunen het HEX-formaat. Default Tx Key: Kies een key (1..4) Encryption Key #: Voer het hierboven geselecteerde key- nummer in.

  • Page 43: Andere Instellingen

    Topcom Draadloze Breedband Router WBR 7011b Broadcast ESSID: Selecteer Disabled -->Klik op Apply om de invoer te bevestigen. 7 ANDERE INSTELLINGEN Voor andere instellingen, zie de volledige gebruikershandleiding op de meegeleverde cd. 8 FIRMWARE UPDATE Als een nieuwe firmware beschikbaar is, zal die worden gepubliceerd op de Topcom-website (www.topcom.net) onder support ->downloads.
  • Page 44 Topcom Draadloze Breedband Router WBR 7011b --> Klik op Next om de updateprocedure te starten --> Klik op Browse om het gedownloade bestand te selecteren en klik op Apply om de update te starten. --> Volg verder de instructies om de upgrade te voltooien.

  • Page 45: Topcom Garantie

    --> Klik op OK. 9 TOPCOM GARANTIE 9.1 GARANTIEPERIODE Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode begint op de dag waarop het nieuwe toestel wordt gekocht. De garantie op batterijen is beperkt tot 6 maanden na aankoop.
  • Page 46 Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires die niet zijn aanbevolen door Topcom, worden niet gedekt door de garantie. Topcom draadloze telefoons mogen enkel met oplaadbare batterijen worden gebruikt.

  • Page 47: Le Panneau De Connexion

    Routeur sans fil à bande large Topcom WBR 7011b 1 LE PANNEAU DE CONNEXION WAN Reset 1Z VDC ALIMENTATION CC 12V : Le port d’alimentation permet de connecter l’adaptateur CC 12 V (1000mA). --> Le voyant DEL d’alimentation situé sur le panneau avant s’allume lorsque vous connectez l’adaptateur.

  • Page 48: Configuration Du Pc Pour La Connexion Au Routeur Cable/Dsl

    Routeur sans fil à bande large Topcom WBR 7011b 2 CONFIGURATION DU PC POUR LA CONNEXION AU ROUTEUR CABLE/DSL Remarque : - L’adresse IP par défaut du routeur est la suivante : 192.168.1.1 - le serveur DCHP est activé Si vous ne souhaitez pas régler une adresse statique sur votre PC, vous devrez configurer votre PC pour accepter l’adresse IP que le routeur...
  • Page 49 Routeur sans fil à bande large Topcom WBR 7011b 4. Cliquez sur le bouton Propriétés, ensuite choisissez l’onglet ADRESSE IP . Sélectionnez Obtenir une adresse IP automatiquement . 5. Sélectionnez ensuite l’onglet configuration DNS pour ajouter Adresse IP DNS . Sélectionnez Désactiver fonction DNS .

  • Page 50: Vérifiez La Configuration Ip De Votre Pc

    Routeur sans fil à bande large Topcom WBR 7011b 3 VÉRIFIEZ LA CONFIGURATION IP DE VOTRE PC Certains outils sont excellents pour découvrir la configuration IP de votre ordinateur: Adresse MAC et passerelle par défaut. • WINIPCFG (POUR WINDOWS 95/98) Dans le menu du bouton Start de windows 95/98/ME, sélectionnez...

  • Page 51: Windows Xp

    Routeur sans fil à bande large Topcom WBR 7011b - IPCONFIG / RENEW renouvellera l’adresse IP, la passerelle et le DNS. • WINDOWS XP Cliquez avec le bouton droit de la souris sur votre adaptateur réseau et sélectionnez Status. L’écran de support affiche les informations IP.

  • Page 52: Installer Le Routeur À Bande Large

    Routeur sans fil à bande large Topcom WBR 7011b 4 INSTALLER LE ROUTEUR À BANDE LARGE Si votre PC dispose d’une adresse IP valide, vous pourrez atteindre la page Web d’installation du routeur. Ouvrez Internet Explorer ou Netscape Navigater et allez à l’adresse : 192.168.1.1...
  • Page 53 Routeur sans fil à bande large Topcom WBR 7011b Par défaut, le nom d’utilisateur est admin et le mot de passe est admin. --> Cliquez sur OK pour poursuivre. Vous entrez maintenant dans la page de gestion basée sur le Web de votre routeur sans fil.
  • Page 54 Routeur sans fil à bande large Topcom WBR 7011b * Choisissez l’assistant Quick Setup pour démarrer la configuration: * Dans l’écran suivant, vous pouvez définir la Time Zone Set Time Zone: Veuillez sélectionner votre région Routeur sans fil à bande large Topcom WBR 7011b...
  • Page 55 Routeur sans fil à bande large Topcom WBR 7011b Time Server Address: Vous pouvez saisir l’adresse IP de votre serveur de synchronisation préféré ou vous pouvez conserver les paramètres par défaut Daylight Savings: Vous pouvez activer ici les Daylight Savings (sauvegardes lumière du jour).
  • Page 56 Routeur sans fil à bande large Topcom WBR 7011b IP address assigned by your Service Provider: Veuillez saisir l’adresse IP WAN fixe. Subnet Mask: Saisissez le masque de sous-réseau. DNS Address: Saisissez l’adresse DNS. Service Provider Gateway Address: Saisissez l’adresse IP de la passerelle.
  • Page 57 Routeur sans fil à bande large Topcom WBR 7011b MTU: Saisissez la taille MTU (Si la valeur n’est pas précisée par votre fournisseur d’accès à internet, veuillez conserver la valeur par défaut de 1392) Connection Type: Continuous: La connexion PPP sera toujours active Connect on Demand: La connexion PPP est établie lorsqu’un...
  • Page 58 Routeur sans fil à bande large Topcom WBR 7011b * WAN connection: adresse IP fixe ou client DHCP. Obtain an IP address automatically: - Host Name: Saisissez votre adresse Internet s’il y a lieu. - MAC Address: Certains fournisseurs d’accès à internet par le câble conserveront l’adresse MAC de votre ordinateur dans...
  • Page 59 Routeur sans fil à bande large Topcom WBR 7011b WAN connection: adresse IP fixe ou client DHCP. Obtain an IP address automatically: Host Name: Saisissez votre adresse Internet au besoin. MAC Address: Certains fournisseurs d’accès à internet par le câble conserveront l’adresse MAC de votre ordinateur dans leur serveur.
  • Page 60 Routeur sans fil à bande large Topcom WBR 7011b L2TP Gateway: Saisissez la passerelle. Connection ID: Saisissez l’identification de connexion au besoin. MTU: Saisissez la taille MTU (Si la valeur n’est pas précisée, veuillez conserver la valeur par défaut de 1392)

  • Page 61: Etat De La Connexion

    Routeur sans fil à bande large Topcom WBR 7011b 5 ETAT DE LA CONNEXION Vous pouvez contrôler la connexion WAN dans l’écran Status Info sur la page Web du routeur. Cliquez maintenant sur Internet Connection: --> Toutes les informations sur la connexion Internet seront alors visibles : adresse IP WAN, passerelle, serveurs DNS, ...

  • Page 62: Sécurité Sans Fil

    Routeur sans fil à bande large Topcom WBR 7011b 6 SÉCURITÉ SANS FIL Pour éviter que des utilisateurs non autorisés aient accès à votre réseau sans fil, il vous est vivement recommandé d’activer le cryptage WEP (ou WPA si disponible) de votre réseau sans fil.
  • Page 63 Routeur sans fil à bande large Topcom WBR 7011b Choisissez ensuite le Mode sans fil : le point d’accès (AP) est défini par défaut. ESSID: TOPCOM est la valeur définie par défaut Choisissez le Channel Number: 1...13 --> Cliquez ensuite sur Apply pour confirmer.
  • Page 64 Routeur sans fil à bande large Topcom WBR 7011b Exemple : cryptage WEP 64 bits Encryption: choisissez WEP Key Length: 64 bits Key Format: Il est recommandé de choisir HEX. La plupart des adaptateurs sans fil supportent le format HEX.

  • Page 65: Masquer L'essid

    Routeur sans fil à bande large Topcom WBR 7011b 6.3 MASQUER L’ESSID Il vous est possible de rendre votre réseau sans fil invisible pour les utilisateurs non autorisés. --> Choisissez Advanced Settings pour accéder au menu des paramètres perfectionnés. Broadcast ESSID: Sélectionnez Disabled -->...
  • Page 66 Routeur sans fil à bande large Topcom WBR 7011b 8 MISE À JOUR DES FIRMWARES Lorsqu’un nouveau firmware est disponible, il est publié sur le site Web de Topcom ( www.topcom.net) sous la rubrique support -> downloads. Veuillez télécharger l’image et aller à Tools dans le menu du routeur.

  • Page 67: Garantie Topcom

    9 GARANTIE TOPCOM 9.1 PÉRIODE DE GARANTIE Les appareils de Topcom jouissent d’une période de garantie de 24 mois. La période de garantie commence le jour d’achat du nouvel appareil. La garantie sur les batteries est limitée à 6 mois après l’achat. Les accessoires ou défauts entraînant un effet négligeable sur le...

  • Page 68: Exclusions De Garantie

    Routeur sans fil à bande large Topcom WBR 7011b de remplacement, la couleur et le modèle peuvent être différents de l’appareil acheté initialement. La date d’achat initiale détermine le début de la période de garantie. La période de garantie n’est pas prolongée si l’appareil est échangé ou réparé...
  • Page 69 Topcom Wireless Broadband Router WBR 7011b 1 DIE ANSCHLUSSMÖGLICHKEITEN WAN Reset 1Z VDC STROM 12V DC: Die Strombuchse ist für den Anschluss des 12 V DC (1000mA) Stromadapters vorgesehen. --> Die Strom LED auf der Vorderseite leuchtet, wenn der Stromadapter angeschlossen wird.

  • Page 70: Den Pc Für Die Verbindung Mit Dem Kabel/Dsl-Router Konfigurieren

    Topcom Wireless Broadband Router WBR 7011b 2 DEN PC FÜR DIE VERBINDUNG MIT DEM KABEL/DSL-ROUTER KONFIGURIEREN Hinweis: - Die Standard IP Adresse des Routers lautet: 192.168.1.1 - Der DCHP Server ist AN Wenn sie keine feste IP-Adresse in Ihrem PC einstellen möchten, müssen Sie Ihren PC so einstellen, dass er die IP-Adresse akzeptiert, die...
  • Page 71 Topcom Wireless Broadband Router WBR 7011b 4. Klicken Sie auf die Schaltfläche Eigenschaften und wählen Sie dann den Karteireiter IP ADRESSE. Selektieren Sie Eine IP-Adresse automatisch erlangen. 5. Selektieren Sie dann den Karteireiter DNS Konfiguration um DNS IP-Adresse hinzuzufügen. Selektieren Sie Die DNS-Funktion deaktivieren.

  • Page 72: Die Ip-Konfiguration Ihres Pcs Überprüfen

    Topcom Wireless Broadband Router WBR 7011b 3 DIE IP-KONFIGURATION IHRES PCS ÜBERPRÜFEN Es gibt einige Hilfsmittel, die dabei helfen die IP-Konfiguration eines Computers zu finden: MAC-Adresse und Standard-Gateway. • WINIPCFG (für WINDOWS 95/98) Selektieren Sie in der Start-Schaltfläche von Windows 95/98/ME Run und geben Sie winipcfg ein.
  • Page 73 Topcom Wireless Broadband Router WBR 7011b • IPCONFIG (für WINDOWS 2000/NT) Geben Sie im DOS Command IPCONFIG ein und drücken Sie Enter. Die IP-Information Ihres PCs wird wie nachfolgend angezeigt. - IPCONFIG / RENEW wird die IP-Adresse, Gateway und DNS erneuern.

  • Page 74: Windows Xp

    Topcom Wireless Broadband Router WBR 7011b • WINDOWS XP Klicken Sie auf Ihrem Netzwerkadapter die rechte Maustaste und selektieren Sie Status Der Unterstützungsbildschirm zeigt die IP-Information an. Topcom Wireless Broadband Router WBR 7011b...
  • Page 75 Topcom Wireless Broadband Router WBR 7011b 4 EINRICHTEN DES BREITBANDROUTERS Wenn Ihr PC über eine gültige IP Adresse verfügt, sollten Sie die Routereinrichtungsseite aufrufen können. Starten Sie den Internet Explorer oder Netscape Navigator und geben Sie folgende Adresse ein: 192.168.1.1 Nun erscheint das Anmeldefenster.
  • Page 76 Topcom Wireless Broadband Router WBR 7011b * Wählen Sie Quick Setup Wizard, um mit der Konfiguration zu beginnen:: * Im nächsten Fenster können Sie die Time Zone einstellen Set Time Zone: Bitte wählen Sie Ihre Zeitzone aus gion Topcom Wireless Broadband Router WBR 7011b...
  • Page 77 Topcom Wireless Broadband Router WBR 7011b Time Server Address: Sie können die IP Adresse Ihres bevorzugten Zeitservers eingeben oder die Standardeinstellung belassen Daylight Savings: Hier können Sie die Sommerzeit einstellen. Bitte geben Sie das Anfangs- und Enddatum der Sommerzeit ein.
  • Page 78 Topcom Wireless Broadband Router WBR 7011b IP address assigned by your Service Provider: Bitte geben Sie die feste WAN IP Adresse ein. Subnet Mask: Geben Sie die Subnet Maske ein. DNS Address: Geben Sie die DNS Adresse ein. Service Provider Gateway Address: Geben Sie die Gateway IP Adresse ein.
  • Page 79 Topcom Wireless Broadband Router WBR 7011b MTU: Geben Sie die MTU Größe ein (wenn die Größe nicht von Ihrem Internetanbieter festgelegt ist, lassen Sie bitte den Standardwert bei 1392) Connection Type: Continuous: Die PPP-Verbindung ist immer aktiv Connect on Demand: Die PPP-Verbindung wird aufgebaut, wenn ein Computer auf das Internet zugreift.
  • Page 80 Topcom Wireless Broadband Router WBR 7011b * WAN connection: DHCP Klient oder feste IP Adresse. Obtain an IP address automatically: - Host Name: Geben Sie Ihren Hostnamen ein, falls erforderlich. - MAC Address: Einige Kabelinternetanbieter speichern die MAC Adresse Ihres Computers in ihrem Server. In diesem Fall sollten Sie die MAC Adresse Ihres Computers klonen.
  • Page 81 Topcom Wireless Broadband Router WBR 7011b PPTP Settings: User ID: Geben Sie den PPTP Benutzernamen ein. Password: Geben Sie das PPTP Passwort ein. PPTP Gateway: Geben Sie das Gateway ein. Connection ID: Geben Sie die Verbindungsidentifikation ein, falls erforderlich. MTU: Geben Sie die MTU Größe ein (ist die Größe nicht bestimmt, belassen Sie bitte den Standardwert auf 1392) BEZEQ-ISRAEL: Nur für Israel...
  • Page 82 Topcom Wireless Broadband Router WBR 7011b WAN connection: DHCP Klient oder feste IP Adresse. Obtain an IP address automatically: Host Name: Geben Sie Ihren Hostnamen ein, falls erforderlich. MAC Address: Einige Kabelinternetanbieter speichern die MAC Adresse Ihres Computers in ihrem Server. In diesem Fall sollten Sie die MAC Adresse Ihres Computers klonen..
  • Page 83 Topcom Wireless Broadband Router WBR 7011b Connection ID: Geben Sie die Verbindungsidentifikation ein, falls erforderlich. MTU: Geben Sie die MTU Größe ein (ist die Größe nicht bestimmt, belassen Sie bitte den Standardwert auf 1392) Connection Type: * Continuous: Die PPP-Verbindung ist immer aktiv * Connect on Demand: Die PPP-Verbindung wird aufgebaut, wenn ein Computer auf das Internet zugreift.
  • Page 84 Topcom Wireless Broadband Router WBR 7011b 5 VERBINDUGNSSTATUS Die WAN Verbindung kann im Status Info Fenster auf der Routerwebseite überprüft werden. Klicken Sie nun Internet Connection: --> Es erscheinen alle Informationen über die Internetverbindung:: WAN IP address, Gateway, DNS Server, ...
  • Page 85 Topcom Wireless Broadband Router WBR 7011b --> Klicken Sie General Setup in der Startseite Ihres Routers. --> Klicken Sie nun Wireless um das Drahtlose Menü aufzurufen. 6.1 SSID, KANAL Als erstes können Sie den Namen (ESSID) und den Kanal Ihres drahtlosen Netzwerks ändern.
  • Page 86 Topcom Wireless Broadband Router WBR 7011b Wählen Sie den drahtlosen Mode: Zugangspunkt (AP) ist Standard. ESSID: TOPCOM ist Standard Wählen Sie die Channel Number: 1...13 --> Klicken Sie Apply zum Bestätigen. Hinweis: Bitte stellen Sie sicher, dass die Einstellungen Ihres drahtlosen Adapters, der mit Ihrem Computer verbunden ist, den gleichen Kanal und SSID wie der Wireless Router hat.
  • Page 87 Topcom Wireless Broadband Router WBR 7011b Beispiel: 64-bit WEP Verschlüsselung Encryption: WEP wählen Key Length: 64 bit Key Format: Es wird empfohlen HEX zu wählen. Die meisten drahtlosen Adapter unterstützen das HEX Format. Default Tx Key: Wählen Sie einen Schlüssel (1..4) Encryption Key #: Geben Sie die oben gewählte...

  • Page 88: Weitere Einstellungen

    Topcom Wireless Broadband Router WBR 7011b 6.3 GEHEIMHALTEN DES ESSID Es ist möglich, Ihr drahtloses Netzwerk für ungewollte Benutzer unsichtbar zu machen. --> Wählen Sie Advanced Settings um das erweiterte Einstellungsmenü aufzurufen. Broadcast ESSID: Wählen Sie Disabled --> Klicken Sie Apply zum Bestätigen.
  • Page 89 Topcom Wireless Broadband Router WBR 7011b 8 FIRMWARE UPDATE ird eine neue Firmware veröffentlicht, wird dies auf der Topcom Webseite bekannt gegeben ( www.topcom.net) im Bereich support -> downloads. Laden Sie bitte die Abbildung herunter und starten Sie Tools im Routermenü.

  • Page 90: Garantie

    ABWICKLUNG DES GARANTIEFALLES Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service Zentrum. Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein autorisiertes Service Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder Herstellerfehler aufgetretenen Defekts.
  • Page 91 Gerätes erfüllen.Bei einem Austausch können die Farbe und das Modell vom eigentlich erworbenen Gerät abweichen. Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit.Die Garantiezeit verlängert sich nicht, wenn das Gerät von Topcom oder von einem seiner autorisierten Service Zentren ausgetauscht oder repariert wird.
  • Page 92 Topcom Wireless Broadband Router WBR 7011b Topcom Wireless Broadband Router WBR 7011b...
  • Page 93 Topcom trådløs bredbåndsrouter WBR 7011b 1 FORBINDELSESPANELET WAN Reset 1Z VDC STRØM 12 V DC: Strømporten er til tilslutning af strømadapteren til 12 V DC (1000 mA). --> Strømlampen på forpanelet tændes, når strøm- adapteren er tilsluttet. WAN: WAN Ethernet-porten er til tilslutning af ASDL-/ kabelmodemmet.

  • Page 94: Konfigurering Af Pc'en For Tilslutning Til Kabel-/ Dsl-Routeren

    Topcom trådløs bredbåndsrouter WBR 7011b 2 KONFIGURERING AF PC’EN FOR TILSLUTNING TIL KABEL-/ DSL-ROUTEREN Bemærk! - Routerens standard-IP-adresse er: 192.168.1.1 - DCHP-server er TIL Hvis De ikke vil indstille en statisk IP-adresse på Deres PC, skal De konfigurere PC’en til at acceptere den IP-adresse, som routeren vil tildele.
  • Page 95 Topcom trådløs bredbåndsrouter WBR 7011b 4. Klik på Egenskaber knappen, og vælg fanen IP-ADDRESSE. Vælg Obtain an IP address automatically. 5. Vælg derefter fanen DNS configuration for at tilføje DNS IP adresse. Vælg Disable DNS function. Tryk på OK. De har fuldført klientindstillinger.

  • Page 96: Kontrollér Computerens Ip- Konfiguration

    Topcom trådløs bredbåndsrouter WBR 7011b 3 KONTROLLÉR COMPUTERENS IP- KONFIGURATION Der findes nogle gode værktøjer til at finde en computers IP- konfiguration: MAC-adresse og standard gateway. • WINIPCFG (FOR WINDOWS 95/98) Inde i Windows 95/98/ME Start knap, vælg Kør og indtast winipcfg. I eksemplet herunder har denne computer en IP-adresse på...

  • Page 97: Windows Xp

    Topcom trådløs bredbåndsrouter WBR 7011b - IPCONFIG / RENEW vil fornye IP-adressen, gateway og DNS. • WINDOWS XP Klik på højre musetast på netværksadapteren og vælg Status Hjælpeskærmen vil vise IP-informationen. Topcom trådløs bredbåndsrouter WBR 7011b...

  • Page 98: Opsætning Af Bredbåndsrouteren

    Topcom trådløs bredbåndsrouter WBR 7011b 4 OPSÆTNING AF BREDBÅNDSROUTEREN Når computeren har en gyldig IP-adresse, skal du kunne åbne websiden til routeropsætning. Åbn Internet Explorer eller Netscape Navigator, og gå til adressen: 192.168.1.1 Logonskærmbilledet vises nu. --> Indtast dit brugernavn og din adgangskode.
  • Page 99 Topcom trådløs bredbåndsrouter WBR 7011b Som standard er brugernavnet admin, og adgangskoden er admin. --> Klik på OK for at fortsætte. Du er nu på administrationssiden for den trådløse router. Topcom trådløs bredbåndsrouter WBR 7011b...
  • Page 100 Topcom trådløs bredbåndsrouter WBR 7011b * Vælg guiden Quick Setup for at starte konfigurationen: * På det næste skærmbillede kan du angive Time Zone (tidszone) Set Time Zone: Vælg dit område Time Server Address: Du kan angive IP-adressen for din foretrukne tidsserver, eller du kan bruge standardindstillingen Daylight Savings: Her kan du aktivere sommertid.
  • Page 101 Topcom trådløs bredbåndsrouter WBR 7011b Host Name: Angiv værtsnavnet, hvis det er nødvendigt. MAC Address: Nogle internetudbydere gemmer computerens MAC-adresse på deres server. I dette tilfælde skal du klone computerens Mac-adresse. Klik på Clone Mac Address for at kopiere computerens Mac-adresse til routeren.
  • Page 102 Topcom trådløs bredbåndsrouter WBR 7011b Username: Indtast dit PPPoE-brugernavn. Password: Indtast din adgangskode. Service Name: Indtast servicenavnet (f.eks. navnet på din internetudbyder) MTU: Indtast MTU-størrelsen (hvis størrelsen ikke er angivet af internetudbyderen, skal du lade standardværdien 1392 stå) Connection Type: Continuous: PPP-forbindelsen vil altid være aktiv...
  • Page 103 Topcom trådløs bredbåndsrouter WBR 7011b * WAN connection: DHCP-klient eller fast IP-adresse. Obtain an IP address automatically: - Host Name: Angiv værtsnavnet, hvis det er nødvendigt. - MAC Address: Nogle internetudbydere gemmer computerens MAC-adresse på deres server. I dette tilfælde skal du klone computerens Mac-adresse.
  • Page 104 Topcom trådløs bredbåndsrouter WBR 7011b Password: Indtast PPTP-adgangskoden. PPTP Gateway: Indtast gatewayen. Connection ID: Indtast tilslutning-id'et, hvis det er nødvendigt. MTU: Indtast MTU-størrelsen (hvis størrelsen ikke er angivet, skal du lade standardværdien 1392 stå) BEZEQ-ISRAEL: Gælder kun Israel Connection Type: * Continuous: PPP-forbindelsen vil altid være aktiv...
  • Page 105 Topcom trådløs bredbåndsrouter WBR 7011b WAN connection: DHCP-klient eller fast IP-adresse. Obtain an IP address automatically: Host Name: Angiv værtsnavnet, hvis det er nødvendigt. MAC Address: Nogle internetudbydere gemmer computerens MAC-adresse på deres server. I dette tilfælde skal du klone computerens Mac-adresse. Klik på Clone Mac Address for at kopiere computerens Mac-adresse til routeren.
  • Page 106 Topcom trådløs bredbåndsrouter WBR 7011b --> Klik på OK for at afslutte. Bemærk! Skærmbilledet ovenfor vises ikke, hvis routeren er konfigureret ved hjælp af en trådløs computer. Vend tilbage til hjemmesiden ved at klikke på “HOME” øverst til højre på...
  • Page 107 Topcom trådløs bredbåndsrouter WBR 7011b --> Du kan se alle oplysninger om internetforbindelsen: WAN IP-adresse, gateway, DNS-servere, ... 6 TRÅDLØS SIKKERHED For at undgå, at uønskede personer får adgang til dit trådløse netværk, anbefales det meget at aktivere WEP-kryptering (eller WPA, hvis det er muligt) for det trådløse netværk.
  • Page 108 Topcom trådløs bredbåndsrouter WBR 7011b Først kan du ændre navnet (ESSID) og kanalen for dit trådløse netværk. --> Vælg Basic Settings Vælg trådløs Mode: Adgangspunkt (AP) er standard. ESSID: TOPCOM er standard Vælg Channel Number (kanalnummer): 1...13 --> Klik på Apply for at bekræfte.
  • Page 109 Topcom trådløs bredbåndsrouter WBR 7011b Som standard er kryptering deaktiveret. På dette skærmbillede kan du vælge krypteringstype: Eksempel: 64-bit WEP-kryptering Encryption: Vælg WEP Key Length: 64 bit Key Format: Det anbefales at vælge HEX. De fleste trådløse netværkskort understøtter HEX-format.

  • Page 110: Andre Indstillinger

    Topcom trådløs bredbåndsrouter WBR 7011b --> Klik på Apply for at bekræfte. 6.3 SKJUL ESSID Det er muligt at gøre dit trådløse netværk usynligt for uønskede brugere. --> Vælg Advanced Settings for at åbne menuen Advanced Settings. Broadcast ESSID: Vælg Disabled -->...
  • Page 111 Topcom trådløs bredbåndsrouter WBR 7011b 8 FIRMWAREOPDATERING Når der frigives ny firmware, meddeles det på Topcom-webstedet ( www.topcom.net) i afsnittet support -> downloads. Download filen, og gå til Tools i routermenuen. Vælg derefter siden Firmware Upgrade --> Klik på Next for at starte opdateringen.

  • Page 112: Topcom Reklamationsret

    9.2 HÅNDTERING AF FEJLBEHÆFTEDE ENHEDER Ved reklamation kontaktes det sted, hvor telefonen er købt. Den defekte enhed sendes retur til et Topcom servicecenter (i de fleste tilfælde via forhandleren) vedhæftet gyldig købskvittering eller kopi heraf. Hvis enheden har en defekt inden for reklamationsfristen, vil Topcom eller dennes officielt udnævnte servicecenter, uden vederlag reparere...
  • Page 113 Ved skader eller defekter, som skyldes forkert behandling eller betjening, samt skader, der skyldes brug af uoriginale reservedele eller tilbehør, som ikke er anbefalet af Topcom, bortfalder reklamationsretten. Desuden omfatter reklamationsretten ikke skader, der skyldes ydre faktorer, såsom lynnedslag, vand- og brandskader, samt skader der skyldes transport.
  • Page 114 Topcom trådløs bredbåndsrouter WBR 7011b Topcom trådløs bredbåndsrouter WBR 7011b...
  • Page 115 Topcom Trådlös Bredbandsrouter WBR 7011b 1 BAKRE KOPPLINGSPANEL WAN Reset 1Z VDC Spänning 12V DC Anslut 12V DC (1000mA) nätadaptern till denna kontakt. --> Indikatorlampan (lysdioden) på framsidan lyser när den kopplas till nätadaptern. WAN: Anslut ditt ADSL-/kabelmodem till WAN Ethernet-porten.

  • Page 116: Konfigurera Datorn För Anslutning Tillkabel-/Dsl- Routern

    Topcom Trådlös Bredbandsrouter WBR 7011b 2 KONFIGURERA DATORN FÖR ANSLUTNING TILLKABEL-/DSL- ROUTERN Observera: - Routerns standard IP address är: 192.168.1.1 - DCHP-servern är PÅ Om du inte vill ställa in en statisk IP-adress för datorn måste du konfigurera den så att den godkänner den IP-adress som tilldelas av routern.
  • Page 117 Topcom Trådlös Bredbandsrouter WBR 7011b 4. Klicka på knappen Properties (Egenskaper) och välj fliken IP ADDRESS. Välj Obtain an IP address automatically (Erhåll en IP- adress automatiskt). 5. Välj sedan fliken DNS Configuration för att lägga till en IP-adress för DNS. Välj funktionen Disable DNS (Inaktivera DNS). Klicka på...

  • Page 118: Kontrollera Datorns Ip- Konfiguration

    Topcom Trådlös Bredbandsrouter WBR 7011b 3 KONTROLLERA DATORNS IP- KONFIGURATION Det finns ett par sätt som är utmärkta när du vill hitta en dators IP- konfiguration: via MAC-adressen och default gateway (standardgateway). • WINIPCFG (för WINDOWS 95/98) Under Start-knappen i Windows 95/98/ME väljer du Kör och skriver winipcfg.

  • Page 119: Windows Xp

    Topcom Trådlös Bredbandsrouter WBR 7011b - IPCONFIG / RENEW förnyar värdena för IP-adress, gateway och DNS. • WINDOWS XP Klicka med höger musknapp på din nätverksadapter och välj Status IP-informationen visas i fönstret Support (Stöd). Topcom Trådlös Bredbandsrouter WBR 7011b...
  • Page 120 Topcom Trådlös Bredbandsrouter WBR 7011b 4 KONFIGURERA BREDBANDSROUTERN När din dator har fått en IP-adress kan du använda en webbläsare för att konfigurera routern. Öppna Internet Explorer eller Netscape Navigator och skriv in följande IP- nummer i adressfältet: 192.168.1.1 Nu kommer du till en login-sida.
  • Page 121 Topcom Trådlös Bredbandsrouter WBR 7011b Det förinställda användarnamnet är admin och lösenordet är admin. --> Klicka på OK för att logga in. Nu är du inne på konfigurationssidan för din trådlösa bredbandsrouter. Topcom Trådlös Bredbandsrouter WBR 7011b...
  • Page 122 Topcom Trådlös Bredbandsrouter WBR 7011b * Klicka på guiden Quick Setup för att börja konfigurera: * I nästa steg kan du ställa in rätt Time Zone Set Time Zone: Välj din tidszon i listrutan Time Server Address: Här kan du skriva in IP-adressen till den Time server du vill ha eller behålla standardinställningarna...
  • Page 123 Topcom Trådlös Bredbandsrouter WBR 7011b Host Name: Om du har ett värdnamn anger du det här. MAC Address: Vissa internetleverantörer behåller din dators MAC-adress på sin server. Är det så kan du kopiera datorns MAC-adress. Klicka på Clone Mac Address för att kopiera din dators MAC-adress i fältet.
  • Page 124 Topcom Trådlös Bredbandsrouter WBR 7011b Username: Ange ditt användarnamn för PPPoE. Password: Ange ditt lösenord. Service Name: Ange servicenamn (exempelvis namnet på din internetleverantör). MTU: Ange storleken på MTU (om storleken inte anges av din internetleverantör låter du standardvärdet 1392 vara kvar) Connection Type: Continuous: PPP-anslutningen är aktiv hela tiden.
  • Page 125 Topcom Trådlös Bredbandsrouter WBR 7011b * WAN connection: DHCP-klient eller fast IP-adress. Obtain an IP address automatically: - Host Name: Om du har ett värdnamn ange det här. - MAC Address: Vissa internetleverantörer behåller din dators MAC-adress på sin server. Är det så kan du kopiera in din dators MAC-adress i fältet.
  • Page 126 Topcom Trådlös Bredbandsrouter WBR 7011b PPTP Gateway: Ange gateway-adressen. Connection ID: Ange anslutnings-ID om det behövs. MTU: Ange storleken på MTU (om storleken inte anges av din internetleverantör låter du standardvärdet 1392 vara kvar) BEZEQ-ISRAEL: Gäller bara Israel Connection Type: * Continuous: PPP-anslutningen är aktiv hela tiden.
  • Page 127 Topcom Trådlös Bredbandsrouter WBR 7011b Obtain an IP address automatically: Host Name: Om du har ett värdnamn anger du det här. MAC Address: Vissa internetleverantörer behåller din dators MAC-adress på sin server. Är det så kan du kopiera in din dators MAC-adress till fältet.
  • Page 128 Topcom Trådlös Bredbandsrouter WBR 7011b --> Klicka på OK för att slutföra. Observera: Ovanstående fält kommer inte att visas om routern konfigureras med hjälp av en trådlös dator Gå tillbaka till webbsidan genom att klicka på HOME” i högra hörnet på...
  • Page 129 Topcom Trådlös Bredbandsrouter WBR 7011b --> All information om internet-uppkopplingen kommer nu att synas: WAN: IP-adress, gateway-adress, DNS-servrar, ... 6 TRÅDLÖS SÄKERHET För att undvika att oinbjudna gäster använder sig av ditt trådlösa nätverk rekommenderar vi starkt att du aktiverar WEP-kryptering (eller WPA om det finns) av ditt trådlösa nätverk.
  • Page 130 Topcom Trådlös Bredbandsrouter WBR 7011b Här kan du ändra namnet (ESSID) och kanal i ditt trådlösa nätverk. --> Välj sedan Basic Settings Välj sedan wireless Mode: Access Point (AP) är standardinställning. ESSID: TOPCOM är standardinställning Välj nu Channel Number: 1...13 -->...
  • Page 131 Topcom Trådlös Bredbandsrouter WBR 7011b Som standard är krypteringen avaktiverad. I denna meny kan du välja vilken typ av kryptering du vill använda: Exempel: 64-bit WEP-kryptering Encryption: välj WEP Key Length: 64 bit Key Format: Vi rekommenderar att du väljer HEX. De flesta trådlösa adaptrar stödjer HEX-format.

  • Page 132: Andra Inställningar

    Topcom Trådlös Bredbandsrouter WBR 7011b --> Klicka på Apply för att spara inställningarna. 6.3 DÖLJ ESSID Det går att göra ditt trådlösa nätverk osynligt för ovälkomna användare. --> Välj Advanced Settings för att komma in på menyn "Advanced Settings". Broadcast ESSID: Välj Disabled -->...

  • Page 133: Uppdatering Av Programvara

    Topcom Trådlös Bredbandsrouter WBR 7011b 8 UPPDATERING AV PROGRAMVARA När ny programvara släpps publiceras den på Topcoms hemsida (www.topcom.net). Klicka på support -> downloads menyn. Ladda ned uppdateringen och gå in i Tools på router-menyn. Välj nu Firmware Upgrade-sidan. --> Klicka på Next för att starta uppdateringen.

  • Page 134: Topcoms Garanti

    Rätten till garanti måste bevisas med uppvisande av inköpskvittot i original, där inköpsdatum och produktmodell framgår. 9.2 GARANTIÅTAGANDE En apparat med fel måste återlämnas till ett servicecenter för Topcom, inklusive ett giltigt inköpskvitto. Om ett fel uppstår på apparaten under garantiperioden, reparerar Topcom eller dess officiellt förordnade servicecenter alla defekter...

  • Page 135: Garanti Undantag

    Skador eller defekter som är orsakade av felaktig skötsel eller hantering och skador som resulterar från användning av delar som inte är original eller tillbehör som inte Topcom har rekommenderat täcks inte av garantin. Topcoms sladdlösa telefoner är endast konstruerade att användas med uppladdningsbara batterier.
  • Page 136 Topcom Trådlös Bredbandsrouter WBR 7011b Topcom Trådlös Bredbandsrouter WBR 7011b...
  • Page 137 Topcom Langaton laajakaistareititin WBR 7011b 1 KYTKENTÄPANEELI WAN Reset 1Z VDC VIRTA 12 V DC: Virtaportin tarkoituksena on kytkeä 12 V DC (1000 mA) muuntaja. --> Virran merkkivalo etupaneelissa syttyy, kun muuntaja on kytketty. WAN: Alueverkon Ethernet-porttiin kytketään ADSL-laite/ kaapelimodeemi.

  • Page 138: Tietokoneen Määritys Kaapeli- / Dsl-Reitittimeen Kytkemistä Varten

    Topcom Langaton laajakaistareititin WBR 7011b 2 TIETOKONEEN MÄÄRITYS KAAPELI- / DSL-REITITTIMEEN KYTKEMISTÄ VARTEN Huomautus: -Reitittimen IP-oletusosoite on 192.168.1.1 DCHP-palvelin on päällä. Ellet halua asettaa tietokoneellesi staattista IP-osoitetta, tietokone täytyy määrittää hyväksymään reitittimen tarjoama IP-osoite. 1. Napsauta Start-painiketta, valitse kohta Settings, sitten Control Panel 2.
  • Page 139 Topcom Langaton laajakaistareititin WBR 7011b 4. Napsauta Properties-painiketta ja valitse sitten IP ADDRESS - välilehti. Valitse kohta Obtain an IP address automatically. 5. Valitse sitten DNS Configuration -välilehti lisätäksesi DNS IP ad- dress. (DNS-IP -osoitteen). Valitse Disable DNS function (toiminto Disable DNS).

  • Page 140: Tietokoneen Ip-Asetusten Tarkistus

    Topcom Langaton laajakaistareititin WBR 7011b 3 TIETOKONEEN IP-ASETUSTEN TARKISTUS Jotkin työkalut ovat loistavia apuvälineitä tietokoneen IP-asetusten etsinnässä: MAC-osoite ja oletusyhdyskäytävä. • WINIPCFG (WINDOWS 95/98) Paina Windows 95/98/ME:ssä Start-painiketta, valitse Run ja kirjoita winipcfg. Alla olevassa esimerkissä tietokoneen IP-osoite on 192.168.1.100 ja oletusyhdyskäytävä 192.168.1.1. Oletusyhdyskäytävän pitäisi olla laajakaistareitittimen IP-osoite.

  • Page 141: Windows Xp

    Topcom Langaton laajakaistareititin WBR 7011b - IPCONFIG / RENEW uusii IP-osoitteen, yhdyskäytävän ja DNS:n. • WINDOWS XP Napsauta verkkoyhteyskuvaketta hiiren oikeanpuoleisella painikkeella ja valitse Status. IP-tiedot näkyvät Support-välilehdessä. Topcom Langaton laajakaistareititin WBR 7011b...
  • Page 142 Topcom Langaton laajakaistareititin WBR 7011b 4 LAAJAKAISTAREITITTIMEN ASENTAMINEN Kun tietokoneella on voimassa oleva IP-osoite, sinun pitäisi päästä reitittimen asennusverkkosivulle. Avaa Internet Explorer tai Netscape Navitagor ja mene osoitteeseen: 192.168.1.1 Nyt esiin tulee kirjautumisnäyttö. --> Kirjoita käyttäjänimi ja salasana. Topcom Langaton laajakaistareititin WBR 7011b...
  • Page 143 Topcom Langaton laajakaistareititin WBR 7011b Oletuskäyttäjänimi on admin ja salasana admin. --> Jatka valitsemalla OK. Nyt pääset langattoman reitittimesi verkkohallintaan. Topcom Langaton laajakaistareititin WBR 7011b...
  • Page 144 Topcom Langaton laajakaistareititin WBR 7011b * Valitse Quick Setup -velho aloittaaksesi asetusten määrittämisen. * Seuraavassa näytössä valitaan Time Zone. Set Time Zone: Valitse alueesi. Time Server Address: Voit kirjoittaa haluamasi aikapalvelimen IP-osoitteen tai jättää käyttöön oletusasetuksen. Daylight Savings: Tässä voit ottaa käyttöön kesä- ja talviajan vaihtamisen.
  • Page 145 Topcom Langaton laajakaistareititin WBR 7011b Host Name: Kirjoita tarvittaessa isäntänimesi. MAC Address: Jotkut kaapeliyhteyksien tarjoajat säilyttävät tietokoneesi MAC-osoitteen palvelimellaan. Siinä tapauksessa tietokoneesi Mac-osoite on kloonattava. Valitse Clone Mac Accress kopioidaksesi tietokoneesi Mac-osoitteen reitittimeen. --> Valitse OK jatkaaksesi. Fixed-IP xDSL: Käytetään kaapelimodeemille tai DSL-sillalle, jolla on kiinteä...
  • Page 146 Topcom Langaton laajakaistareititin WBR 7011b Username: Kirjoita PPPoE:n käyttäjänimi. Password: Kirjoita salasanasi. Service Name: Kirjoita palvelun nimi (esimerkiksi Internet- palveluntarjoajan nimi) MTU: Kirjoita MTU:n koko (Jos Internet-palveluntarjoaja ei ole määrännyt kokoa, käytä oletusarvoa 1392) Connection Type: Continuous: PPP-yhteys on aina aktiivinen.
  • Page 147 Topcom Langaton laajakaistareititin WBR 7011b * WAN connection: DHCP-asiakas tai kiinteä IP-osoite. Obtain an IP address automatically: - Host Name: Kirjoita tarvittaessa isäntänimesi. - MAC Address: Jotkut kaapeliyhteyksien tarjoajat säilyttävät tietokoneesi MAC-osoitteen palvelimellaan. Siinä tapauksessa tietokoneesi Mac-osoite on kloonattava. Valitse Clone Mac Address kopioidaksesi tietokoneesi Mac-osoitteen reitittimeen.
  • Page 148 Topcom Langaton laajakaistareititin WBR 7011b PPTP Gateway: Kirjoita yhdyskäytävä. Connection ID: Kirjoita tarvittaessa yhteyden ID. MTU: Kirjoita MTU:n koko (Jos kokoa ei ole määrätty, käytä oletusarvoa 1392) BEZEQ-ISRAEL: Koskee vain Israelia. Connection Type: * Continuous: PPP-yhteys on aina aktiivinen. * Connect on Demand: PPP-yhteys muodostuu, kun tietokone käyttää...
  • Page 149 Topcom Langaton laajakaistareititin WBR 7011b WAN connection: DHCP-asiakas tai kiinteä IP-osoite. Obtain an IP address automatically: Host Name: Kirjoita tarvittaessa isäntänimesi. MAC Address: Jotkut kaapeliyhteyksien tarjoajat säilyttävät tietokoneesi MAC-osoitteen palvelimellaan. Siinä tapauksessa tietokoneesi Mac-osoite on kloonattava. Valitse Clone Mac Address kopioidaksesi tietokoneesi Mac-osoitteen reitittimeen.
  • Page 150 Topcom Langaton laajakaistareititin WBR 7011b --> Lopeta valitsemalla OK. Huomautus: Yllä oleva näyttö ei tule esiin, jos reitittimen asetukset on määritetty langatonta tietokonetta varten. Palaa kotisivulle valitsemalla ”HOME” näytön oikeasta yläkulmasta. 5 YHTEYDEN TILA Alueverkko voidaan tarkistaa reitittimen verkkosivun Status Info - näytöltä.
  • Page 151 Topcom Langaton laajakaistareititin WBR 7011b --> Näytölle tulevat kaikki tiedot Internet-yhteydestä: alueverkon IP- osoite, yhdyskäytävä, DNS-palvelimet… 6 LANGATTOMAN YHTEYDEN TURVALLISUUS Kutsumattomien käyttäjien langattomaan verkkoosi pääsyn estämiseksi suosittelemme ehdottomasti langattoman verkkosi WEP:n (tai WPA:n jos käytettävissä) aktivoimista. --> Valitse reitittimen kotisivulta General Setup.
  • Page 152 Topcom Langaton laajakaistareititin WBR 7011b Ensimmäiseksi voit muuttaa langattoman verkkosi nimen (ESSID) ja kanavan. --> Valitse Basic Settings Valitse langaton Mode: Tukiasema (AP) on oletuksena. ESSID: Oletuksena on TOPCOM Valitse Channel Number: 1…13 --> Vahvista valitsemalla Apply. Huomaa: Varmista, että tietokoneeseesi kytketyn langattoman sovittimen asetuksissa on määritetty sama kanava ja SSID kuin langattomalle reitittimelle.
  • Page 153 Topcom Langaton laajakaistareititin WBR 7011b Oletusarvoisesti salaus on poistettu käytöstä. Tässä näytössä voit valita salaustyypin: Eximerkki: 64-bittinen WEP-salaus Encryption: Valitse WEP Key Length: 64 bittiä Key Format: Suosittelemme HEX-mudoon käyttöä. Useimmat langattomat sovittimet tukevat HEX-muotoa. Default Tx Key: Valitse avain (1..4) Encryption Key #: Kirjoita edellä...

  • Page 154: Muut Asetukset

    Topcom Langaton laajakaistareititin WBR 7011b --> Vahvista valitsemalla Apply. 6.3 ESSID:N PIILOTTAMINEN Voit halutessasi piilottaa langattoman verkkosi ei-tervetulleilta käyttäjiltä. --> Valitse Advanced Settings päästäksesi lisäasetusvalikkoon. Broadcast ESSID: Valitse Disabled --> Vahvista valitsemalla Apply. 7 MUUT ASETUKSET Katso ohjeet muiden asetusten määrittämiseen laitteen mukana toimitetulla CD:llä...
  • Page 155 Topcom Langaton laajakaistareititin WBR 7011b 8 LAITEOHJELMISTON PÄIVITTÄMINEN Kun uusi laiteohjelmisto ilmestyy, se julkaistaan Topcomin verkkosivuilla ( www.topcom.net) kohdassa support -> downloads. Lataa kuva, ja siirry reitittimen valikon kohtaan Tools. Valitse nyt Firmware Upgrade -sivu. --> Käynnistä päivitys valitsemalla Next.
  • Page 156 Jos laite vaihdetaan uuteen, tilalle annetun laitteen väri ja malli voivat poiketa alkuperäisen laitteen väristä ja mallista. Alkuperäinen ostopäivämäärä määrää takuuajan alkamisajankohdan. Takuuaika ei pitene, jos Topcom tai sen nimetty palvelukeskus vaihtaa tai korjaa laitteen. Topcom Langaton laajakaistareititin WBR 7011b...
  • Page 157 Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukemattomiksi. Takuu ei ole voimassa, jos laitteen omistaja tai epäpätevä, muu kuin virallisesti nimetty Topcom-palvelukeskus on korjannut tai muutellut laitetta. Topcom Langaton laajakaistareititin WBR 7011b...
  • Page 158 Topcom Langaton laajakaistareititin WBR 7011b Topcom Langaton laajakaistareititin WBR 7011b...
  • Page 159 Topcom trådlåse bredbåndsrouter WBR 7011b 1 TILKOBLINGSPANELET WAN Reset 1Z VDC POWER 12V DC: Nettporten er for å koble til 12 V DC (1000mA) nettadapteret. -- > Nettlampen på frontpanelet vil slås PÅ når nettadapteret kobles til. WAN: WAN Ethernet-porten kobles til ASDL/kabelmodemet.

  • Page 160: Konfigurering Av Pc-En For Tilkobling Til Til Kabel/ Dsl- Routeren

    Topcom trådlåse bredbåndsrouter WBR 7011b 2 KONFIGURERING AV PC-EN FOR TILKOBLING TIL TIL KABEL/ DSL- ROUTEREN Kommentar: - Standard router IP-adresse er: 192.168.1.1 - DHCP server er PÅ Hvis du ikke ønsker en statisk IP-addresse på din PC, må du konfigurere PC-en til å...
  • Page 161 Topcom trådlåse bredbåndsrouter WBR 7011b 4. Trykk Properties-tasten, velg kategorien IP ADDRESS. Velg Obtain an IP address automatically. 5. Velg deretter kategorien DNS configuration for å legge til DNS IP address. Velg Disable DNS function. Trykk OK. Du er nå ferdig med å...

  • Page 162: Verifiser Pc-Ens Ip-Konfigurering

    Topcom trådlåse bredbåndsrouter WBR 7011b 3 VERIFISER PC-ENS IP-KONFIGURERING Det finnes gode verktøy til å finne PC-ens IP-konfigurering: MAC- addresse og standard gateway. • WINIPCFG (FOR WINDOWS 95/98) I Windows 95/98/ME velger du Start-tasten, Run og skriv winipcfg. I eksemplet under har denne PC-en IP-addressen 192.168.1.100 og standard gateway er 192.168.1.1.

  • Page 163: Windows Xp

    Topcom trådlåse bredbåndsrouter WBR 7011b - IPCONFIG / RENEW vil oppdatere IP-adresse, gateway og DNS. • WINDOWS XP Trykk høyre musetast på nettverksadapteret og velg Status Support-skjermen viser IP-informasjonen. Topcom trådløse bredbåndsrouter WBR 7011b...
  • Page 164 Topcom trådlåse bredbåndsrouter WBR 7011b 4 OPPSETT AV BREDBÅNDSROUTEREN. Når PC-en har en gyldig IP-adresse, skal du kunne gå til routerens oppsettwebside. Åpne Internet Explorer eller Netscape Navigator og gå til adressen: 192.168.1.1 Nå vises innloggingsskjermen. --> Skriv inn brukernavn og passord.
  • Page 165 Topcom trådlåse bredbåndsrouter WBR 7011b Som standard er brukernavn admin og passord admin. --> Klikk på OK for å fortsette. Nå kommer du til web-administrasjon av din trådløse router. Topcom trådløse bredbåndsrouter WBR 7011b...
  • Page 166 Topcom trådlåse bredbåndsrouter WBR 7011b * Velg Quick Setup -veiviseren for å starte konfigureringen: * I neste skjermbilde kan du stille inn Time Zone Set Time Zone: Vennligst velg din region Time Server Address: Du kan legge inn IP-adressen til din foretrukne tidsserver eller du kan la standardsettingene stå...
  • Page 167 Topcom trådlåse bredbåndsrouter WBR 7011b Host Name: Legg inn ditt vertsnavn om nødvendig. MAC Address: Noen leverandører av internettilgang per kabel vil ha MAC-adressen til din datamaskin i serveren. I så fall skal du klone Mac-adressen til din datamaskin. Klikk Clone Mac Address for å...
  • Page 168 Topcom trådlåse bredbåndsrouter WBR 7011b Username: Legg inn ditt PPPoE brukernavn. Password: Pegg inn ditt passord. Service Name: Legg inn servicenavnet (for eksempel navnet til din ISP) MTU: Legg inn MTU-størrelsen (Hvis størrelsen ikke er spesifisert av din ISP, la standardverdien på 1392 stå) Connection Type: Continuous: PPP-tilkoblingen vil alltid være aktiv...
  • Page 169 Topcom trådlåse bredbåndsrouter WBR 7011b * WAN connection: DHCP-klient eller fast IP-adresse. Obtain an IP address automatically: - Host Name: Legg inn ditt vertsnavn om nødvendig. - MAC Address: Noen leverandører av internetttilgang per kabel vil ha MAC-adressen till din datamaskin i serveren. I så...
  • Page 170 Topcom trådlåse bredbåndsrouter WBR 7011b Password: Legg inn PPTP-passord. PPTP Gateway: Legg inn Gateway. Connection ID: Legg inn tilkoblings-ID om nødvendig. MTU: Legg inn MTU-størrelsen (Hvis størrelsen ikke er spesifisert, la standardverdien på 1392 stå) BEZEQ-ISRAEL: Kun for Israel Connection Type: * Continuous: PPP-tilkoblingen vil alltid være aktiv...
  • Page 171 Topcom trådlåse bredbåndsrouter WBR 7011b WAN connection: DHCP-klient eller fast IP-adresse. Obtain an IP address automatically: Host Name: Legg inn ditt vertsnavn om nødvendig. MAC Address: Noen leverandører av internetttilgang per kabel vil ha MAC-adressen till din datamaskin i serveren. I så fall skal du klone Mac-adressen til din datamaskin.
  • Page 172 Topcom trådlåse bredbåndsrouter WBR 7011b --> Klikk OK for å avslutte. Kommentar: skjermbildet over vil ikke bli vist hvis routeren er konfigurert ved hjelp av en trådløs PC. Gå tilbake til hjemmesiden ved å trykke på "HOME" øverst til høyre på...
  • Page 173 Topcom trådlåse bredbåndsrouter WBR 7011b --> All informasjon om internettilkoblingen vil bli vist: WAN IP-adresse, Gateway, DNS-servere, ... 6 TRÅDLØS SIKKERHET For å unngå at uinviterte brukere får tilgang til ditt trådløse nettverk, anbefales det på det sterkeste å aktivere WEP (eller WPA om tilgjengelig) kryptering av ditt trådløse nettverk.
  • Page 174 Topcom trådlåse bredbåndsrouter WBR 7011b --> Velg Basic Settings Velg trådløs Mode: Access Point (AP) er standard. ESSID: TOPCOM er standard Velg Channel Number: 1...13 --> Klikk på Apply for å bekrefte. Merk: Vennligst forsikre deg om at innstillingene til ditt trådløse adapter, tilkoblet din PC, har samme kanal og SSID som den trådløse routeren.
  • Page 175 Topcom trådlåse bredbåndsrouter WBR 7011b Eksempel: 64-bit WEP kryptering Encryption: velg WEP Key Length: 64 bit Key Format: Det anbefales å velge HEX. De fleste trådløse adaptere støtter HEX-format. Default Tx Key: Velg en nøkkel (1..4) Encryption Key #: Legg inn nøkkelnummeret valgt over.

  • Page 176: Andre Innstillinger

    7 ANDRE INNSTILLINGER For andre innstillinger, vennligst se den fullstendige bruksanvisningen på vedlagte CD. 8 OPPGRADERING AV FIRMWARE Når ny firmware er tilgjengelig, vil denne bli publisert på Topcom sitt Websted ( www.topcom.net) under support -> downloads. Topcom trådløse bredbåndsrouter BR 604...
  • Page 177 Topcom trådlåse bredbåndsrouter WBR 7011b Last ned bildet og gå til Tools i router-menyen. Velg nå siden for Firmware Upgrade --> Klikk på Next for å starte oppdateringsprosessen. --> Klikk Browse for å velge den nedlastede filen og klikk Apply for å...

  • Page 178: Topcom Garanti

    9.2 GARANTIHÅNDTERING Deffekte produkter må returneres til et Topcom servicesenter. Gyldig kjøpskvittering må være vedlagt. Hvis produktet utvikler en feil i løpet av garantiperioden, vil Topcom eller deres offisielle servicesenter gratis reparere eventuelle feil/mangler forårsaket av material- eller produksjonsfeil. Topcom vil etter eget valg oppfylle sine garantiforpliktelser ved å reparere eller skifte ut defekte produkter eller deler på...

  • Page 179: Ikke Inkludert I Garantien

    Feil eller mangler som skyldes feil håndtering eller bruk og feil som skyldes bruk av uoriginale deler eller tilbehør som ikke er anbefalt av Topcom - dekkes ikke av garantien. Topcom trådløse telefoner er kun beregnet for bruk sammen med oppladbare batterier.
  • Page 180 Topcom trådlåse bredbåndsrouter WBR 7011b Topcom trådløse bredbåndsrouter BR 604...

  • Page 181: Panel De Conexión

    Topcom Router de Banda Ancha Inalámbrico WBR 7011b 1 PANEL DE CONEXIÓN WAN Reset 1Z VDC ENERGÍA DE CC 12V: El puerto de energía es para conectar un adaptador de energía de CC de 12 V (1000mA). --> El LED de energía del panel frontal se encenderá cuando el adaptador de energía esté...

  • Page 182: Configuración Del Pc Para Conectar El Router De Cable/Dsl

    Topcom Router de Banda Ancha Inalámbrico WBR 7011b 2 CONFIGURACIÓN DEL PC PARA CONECTAR EL ROUTER DE CABLE/DSL Observación: - La dirección IP de los routers por defecto es: 192.168.1.1 - El servidor DCHP está encendido Si no quiere fijar una dirección IP estática en su PC, necesitará configurar su PC para que acepte la dirección IP que le proporcione el router.
  • Page 183 Topcom Router de Banda Ancha Inalámbrico WBR 7011b 4. Haga click en el botón de Propiedades, luego elija la etiqueta de DIRECCION IP. Seleccione Obtener una dirección IP automáticamente. 5. Luego seleccione la etiqueta de configuración DNS para añadir di recciones IP DNS.Seleccione Desactivar la función DNS.

  • Page 184: Verifique La Configuración Ip De Su Pc

    Topcom Router de Banda Ancha Inalámbrico WBR 7011b 3 VERIFIQUE LA CONFIGURACIÓN IP DE SU PC Hay algunas herramientas buenas para informase de la configuración IP de su ordenador: Dirección MAC y acceso por defecto. • WINIPCFG (para WINDOWS 95/98) Dentro del botón de Empezar de windows 95/98/ME, seleccione Ejecutar...

  • Page 185: Windows Xp

    Topcom Router de Banda Ancha Inalámbrico WBR 7011b - IPCONFIG / RENEW renovará dirección IP, entrada y DNS. • WINDOWS XP Haga click en la tecla derecha del ratón sobre su adaptador de red y seleccione Status (Estado) Se visualizará la pantalla de ayuda con la información IP.
  • Page 186 Topcom Router de Banda Ancha Inalámbrico WBR 7011b 4 CONFIGURACIÓN DEL ROUTER DE BANDA ANCHA Cuando su PC tenga una dirección IP válida, podrá ir a la página web de configuración del router. Abra Internet Explorer o Netscape Navigator y vaya a la dirección: 192.168.1.1...
  • Page 187 Topcom Router de Banda Ancha Inalámbrico WBR 7011b El nombre de usuario por defecto es admin y la contraseña es admin. --> Haga clic en OK para continuar. Ahora entra en la administración web de su Router Inalámbrico. Topcom Router de Banda Ancha Inalámbrico WBR 7011b...
  • Page 188 Topcom Router de Banda Ancha Inalámbrico WBR 7011b * Elija Quick Setup Wizard para empezar la configuración: * En la pantalla siguiente puede fijar la Time Zone Set Time Zone: Por favor seleccione su zona Time Server Address: Puede introducir la dirección IP de su servidor Horario preferido o puede dejar la posición por defecto...
  • Page 189 Topcom Router de Banda Ancha Inalámbrico WBR 7011b Host Name: Introduzca su Nombre de Anfitrión si es necesario. MAC Address: Algunos Proveedores de Internet por Cable mantienen la dirección MAC de su ordenador en el servidor. En este caso deberá clonar la dirección Mac de su ordenador. Haga clic en Clone Mac Address para copiar su dirección Mac de los...
  • Page 190 Topcom Router de Banda Ancha Inalámbrico WBR 7011b Service Provider Gateway Address: Introduzca la dirección IP del Portal. --> Haga clic en OK para continuar. PPPoE xDSL: Usado para el puente DSL con conexión PPPoE. Username: Introduzca su nombre de usuario PPPoE.
  • Page 191 Topcom Router de Banda Ancha Inalámbrico WBR 7011b PPTP xDSL: se usa para el modem de cable o el puente DSL con conexión PPTP. PPTP también se puede usar cuando el router está conectado a otra red LAN. * WAN connection: Cliente DHCP o dirección IP Fijada.
  • Page 192 Topcom Router de Banda Ancha Inalámbrico WBR 7011b - Default Gateway: Introduzca la dirección IP del Portal. PPTP Settings: User ID: Introduzca el nombre de usuario de PPTP. Password: Introduzca la contraseña PPTP. PPTP Gateway: Introduzca el Portal. Connection ID: Introduzca la Conexión ID cuando sea necesario.
  • Page 193 Topcom Router de Banda Ancha Inalámbrico WBR 7011b WAN connection: Cliente DHCP o dirección IP Fijada. Obtain an IP address automatically: Host Name: Introduzca su Nombre de Anfitrión si es necesario. MAC Address: Algunos Proveedores de Internet por Cable mantendrán la dirección MAC de su ordenador en el servidor. En este caso puede clonar la dirección Mac de su ordenador.
  • Page 194 Topcom Router de Banda Ancha Inalámbrico WBR 7011b Connection ID: Introduzca la conexión ID cuando sea necesario. MTU: Introduzca el tamaño MTU (Si no está especificado el tamaño, por favor deje el valor por defecto de 1392) Connection Type: * Continuous: La conexión PPP está siempre activada * Connect on Demand: La conexión PPP se establecerá...
  • Page 195 Topcom Router de Banda Ancha Inalámbrico WBR 7011b 5 ESTADO DE LA CONEXIÓN La conexión WAN se puede comprobar en la pantalla Status Info de la página Web del router. Ahora haga clic en Internet Connection: --> Se verá toda la información sobre la conexión de Internet: Dirección IP WAN, Portal, Servidores DNS, ...
  • Page 196 Topcom Router de Banda Ancha Inalámbrico WBR 7011b --> Ahora haga clic en Wireless para entrar en el Menú Inalámbrico. 6.1 SSID, CANAL En primer lugar puede cambiar el nombre (ESSID) y el canal de su red inalámbrica. --> Elija Basic Settings...
  • Page 197 Topcom Router de Banda Ancha Inalámbrico WBR 7011b Elija el Mode inalámbrico: Por defecto es Punto de Acceso (AP). ESSID: Por defecto es TOPCOM Elija el Channel Number: 1...13 --> Haga clic en Apply para confirmar. Nota: Por favor asegúrese de que los ajustes de su adaptador inalámbrico conectados a su ordenador tienen el mismo canal y SSID que el Router Inalámbrico.
  • Page 198 Topcom Router de Banda Ancha Inalámbrico WBR 7011b Encryption: elija WEP Key Length: 64 bit Key Format: Se recomienda elegir HEX. La mayoría de los Adaptadores Inalámbricos soportan formato HEX. Default Tx Key: Elija una Clave (1..4) Encryption Key #: Introduzca el número de la Clave seleccionado antes.

  • Page 199: Otros Ajustes

    Para otros ajustes, por favor consulte la guía de usuario completa del CD suministrado. 8 ACTUALIZACIÓN DE LA MICROPRO- GRAMACIÓN Cuando se publique una microprogramación nueva, se publicará en la página web de Topcom, ( www.topcom.net) en la sección support -> downloads. Topcom Router de Banda Ancha Inalámbrico WBR 7011b...
  • Page 200 Topcom Router de Banda Ancha Inalámbrico WBR 7011b Por favor descargue la imagen y vaya a Tools en el menú del router. Ahora seleccione la página Firmware Upgrade --> Haga clic en Next para empezar el procedimiento de actualización. --> Haga clic en Browse para seleccionar el archivo descargado y haga clic en Apply para empezar la actualización.

  • Page 201: Garantia Topcom

    9 GARANTIA TOPCOM 9.1 PERIODO DE GARANTÍA Las unidades Topcom tienen un periodo de garantía de 24 meses. El periodo de garantía empieza el día que se compra la unidad nueva. La garantía en las baterías está limitada a 6 meses desde la compra. Los Consumibles o defectos que tienen un efecto insignificante para el funcionamiento o valor del equipo no están cubiertos.

  • Page 202: Exclusiones De La Garantía

    Topcom Router de Banda Ancha Inalámbrico WBR 7011b 9.3 EXCLUSIONES DE LA GARANTÍA Los daños o defectos causados por tratamiento o utilización incorrectos y los daños resultantes del uso de piezas o accesorios no originales no recomendados por Topcom no están cubiertos por la garantía.
  • Page 203 Router de Banda Larga Sem Fios WBR 7011b da Topcom 1 PAINEL DE LIGAÇÃO WAN Reset 1Z VDC ALIMENTAÇÃO 12V DC: A porta de alimentação está conectada ao adaptador de alimentação de 12 V DC (1000mA). --> O LED de alimentação que se encontra na parte frontal do painel ficará...

  • Page 204: Configuração Do Pc Para Conectar Com O Router Cabo/Dsl

    Router de Banda Larga Sem Fios WBR 7011b da Topcom 2 CONFIGURAÇÃO DO PC PARA CONECTAR COM O ROUTER CABO/DSL Remark: - The routers default IP address is: 192.168.1.1 - DCHP server is ON Se não deseja configurar um endereço IP estático no seu PC, nesse caso deverá...
  • Page 205 Router de Banda Larga Sem Fios WBR 7011b da Topcom 4. Clique no botão de propriedades (Properties), e seguidamente seleccione tabela de ENDEREÇO IP. Seleccionar obter automaticamente um endereço IP (Obtain an IP address automatically). 5. Seguidamente seleccione a tabela de configuração DNS para adicionar o endereço DNS IP.

  • Page 206: Verifique A Configuração Ip Do Seu Pc

    Router de Banda Larga Sem Fios WBR 7011b da Topcom 3 VERIFIQUE A CONFIGURAÇÃO IP DO SEU PC Existem algumas ferramentas que são ideais para detectar a configuração IP do computador: MAC-address e gateway padrão. • WINIPCFG (para WINDOWS 95/98) Em Windows 95/98/ME botão de arranque (Start), seleccione Run e...
  • Page 207 Router de Banda Larga Sem Fios WBR 7011b da Topcom • IPCONFIG (para WINDOWS 2000/NT) No comando DOS digite IPCONFIG e pressione Enter (aceitar). A informação IP do seu PC será visualizada como abaixo indicado. - IPCONFIG / RENEW renova o endereço IP, gateway e DNS..
  • Page 208 Router de Banda Larga Sem Fios WBR 7011b da Topcom • WINDOWS XP Clique com a tecla direita do seu rato no adaptador de rede e seleccione Status (estado) O ecrã de apoio será visualizado com a informação IP. Router de Banda Larga Sem Fios WBR 7011b da Top-...
  • Page 209 Router de Banda Larga Sem Fios WBR 7011b da Topcom 4 CONFIGURAÇÃO DO ROUTER DE BANDA LARGA Se o seu PC tiver um endereço IP válido, deverá poder aceder à página Web de configuração do Router. Abrir o Internet Explorer ou Netscape Navigator e ir ao endereço: 192.168.1.1...
  • Page 210 Router de Banda Larga Sem Fios WBR 7011b da Topcom * Seleccione o Wizard Quick Setup para iniciar a configuração: * No seguinte ecrã poderá configurar o Time Zone Set Time Zone: Seleccione por favor a sua região Router de Banda Larga Sem Fios WBR 7011b da Top-...
  • Page 211 Router de Banda Larga Sem Fios WBR 7011b da Topcom Time Server Address: Poderá inserir o endereço IP do seu servidor de Tempo preferido ou poderá deixar a configuração estabelecida por defeito Daylight Savings: Aqui poderá Habilitar Daylight Savings (Horário de Verão). Insira por favor a data de início e finalização de Daylight Savings.
  • Page 212 Router de Banda Larga Sem Fios WBR 7011b da Topcom IP address assigned by your Service Provider: Insira por favor o endereço WAN IP fixo. Subnet Mask: Inserir a Subnet Mask (Mascara de Subrede). DNS Address: Insira o endereço DNS.
  • Page 213 Router de Banda Larga Sem Fios WBR 7011b da Topcom MTU: Insira o tamanho MTU (se o tamanho não for especificado pelo seu Fornecedor de Internet, deixe o valor pré-estabelecido por defeito em 1392) Connection Type: Continuous: A ligação-PPP estará sempre activa Connect on Demand: A ligação-PPP será...
  • Page 214 Router de Banda Larga Sem Fios WBR 7011b da Topcom * WAN connection: Cliente DHCP ou endereço IP Fixo. Obtain an IP address automatically: - Host Name: Insira, caso seja necessário, o Nome de Anfitrião. - MAC Address: Alguns fornecedores de Internet por Cabo poderão manter o endereço MAC do seu computador no...
  • Page 215 Router de Banda Larga Sem Fios WBR 7011b da Topcom Password: Insira o password PPTP. PPTP Gateway: Inserir o Gateway. Connection ID: Insira o ID da Ligação caso seja necessário. MTU: Insira o tamanho MTU (se o tamanho não estiver especificado, deixe o valor pré-estabelecido por defeito em...
  • Page 216 Router de Banda Larga Sem Fios WBR 7011b da Topcom WAN connection: Cliente DHCP ou endereço IP Fixo. Obtain an IP address automatically: Host Name: Insira, caso seja necessário, o Nome de Anfitrião. MAC Address: Alguns fornecedores de Internet por Cabo poderão manter o endereço MAC do seu computador no servidor...
  • Page 217 Router de Banda Larga Sem Fios WBR 7011b da Topcom L2TP Gateway: Insira o Gateway. Connection ID: Insira o ID da Ligação caso seja necessário.. MTU: Insira o tamanho MTU (se o tamanho não estiver especificado, deixe o valor pré-estabelecido por defeito em...
  • Page 218 Router de Banda Larga Sem Fios WBR 7011b da Topcom 5 ESTADO DA LIGAÇÃO A ligação WAN poderá ser verificada no ecrã de Status Info na página Web do Router . Agora clique em Internet Connection: --> Toda a informação relacionada com ligação a Internet será...
  • Page 219 Router de Banda Larga Sem Fios WBR 7011b da Topcom --> Clique em General Setup da página de Início do Router. --> Agora clique em Wireless para aceder ao Menu Wireless (Sem Fios). 6.1 SSID, CANAL Antes de mais poderá alterar o nome (ESSID) e o canal da sua rede sem fios.
  • Page 220 Router de Banda Larga Sem Fios WBR 7011b da Topcom Seleccione o Mode sem fios: Ponto de Acesso (AP) é pré- estabelecido por defeito. ESSID: TOPCOM é pré-estabelecido por defeito Seleccione Channel Number: 1...13 --> Clique em Apply para confirmar.
  • Page 221 Router de Banda Larga Sem Fios WBR 7011b da Topcom Exemplo: Encriptação WEP 64-bit Encryption: seleccionar WEP Key Length: 64 bit Key Format: É recomendável seleccionar HEX. A maior parte dos Adaptadores Sem Fios suportam o formato HEX. Default Tx Key: Seleccione uma Chave (1..4) Encryption Key #: Insira o número de Chave acima...

  • Page 222: Outras Configurações

    Router de Banda Larga Sem Fios WBR 7011b da Topcom 6.3 ESCONDER O ESSID É possível tornar a sua rede sem fios invisível a utilizadores não desejados. --> Seleccione Advanced Settings (Configurações Avançadas) para aceder ao menu de Configurações Avançadas.

  • Page 223: Actualização Do Firmware

    Router de Banda Larga Sem Fios WBR 7011b da Topcom 8 ACTUALIZAÇÃO DO FIRMWARE Quando firmware novo é lançado no mercado, este será publicado na página Web da Topcom ( www.topcom.net) na secção support -> downloads. Descarregar por favor a imagem e ir a Tools no menu do Router. Agora seleccione a página Firmware Upgrade...

  • Page 224: Modo De Funcionamento Da Garantia

    Router de Banda Larga Sem Fios WBR 7011b da Topcom --> Clique em Browse para seleccionar o arquivo a ser descarregado e clique em Apply para dar início à actualização. --> Agora siga as instruções que aparecem a seguir para completar a actualização.

  • Page 225: Excluído Da Garantia

    Router de Banda Larga Sem Fios WBR 7011b da Topcom A Topcom de acordo com o seu próprio critério cumprirá com as obrigações de garantia reparando ou trocando as unidades defeituosas as peças das respectivas unidades. No caso de substituição, a cor e modelo poderão diferentes da cor da unidade inicialmente adquirida.
  • Page 228 U8006308...

Table des Matières
