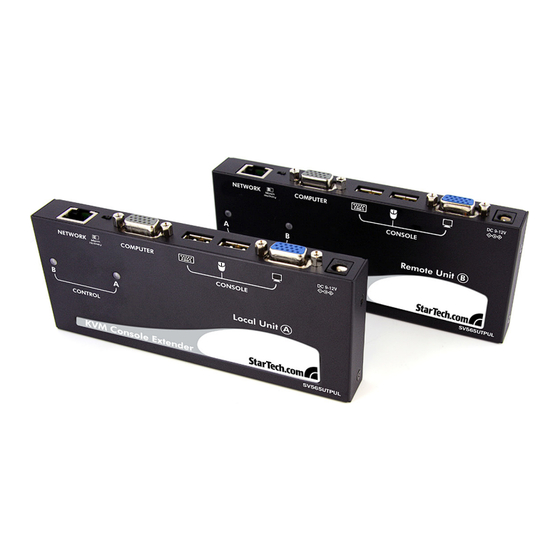

Console de Raccordement Longue Portée UTP Cat 5 USB/VGA SV565UTPUL Manuel d’Instruction *Le produit actuel peut varier de la photo Révision du Manuel:07/05/2011 Pour les informations les plus récentes, veuillez visiter www.startech.com...
Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique...
Utilisation de l’Unité Hôte ............8 Utilisation de l’Unité à Distance ........... 12 Commandes Alternatives de Raccourcis........14 Spécifications ..............15 Connecteur Broches RJ-45 ............15 Produits Accessoires StarTech.com ......16 Support Technique ............17 Informations sur la Garantie .......... 17...
• 1 x câble KVM intégré aussi bien pour la connexion de l’ordinateur hôte (inclus) que celle de l’ordinateur distant (optionnel). Si nécessaire, des câbles plus longs sont disponibles, ID StarTech.com : SVECONx (PS/2), SVECONUSx (USB) • Câble réseau droit catégorie Non blindée 5/5e/6 paire torsadée (UTP) avec connecteurs RJ-45 à...
Manuel d’Instruction NOTE : La longueur totale du câblage entre les Unités Hôte et à Distance ne doit pas dépasser 300 mètres, en incluant les câbles de raccordement (le cas échéant).Le câblage de Catégorie 5e et 6 est compatible avec ce produit et peut améliorer la performance.
Manuel d’Instruction Connexion de votre Raccordement KVM Préparation de Votre Emplacement Avant de pouvoir installer le produit, vous devez préparer votre installation. 1. Déterminez où l’ordinateur local sera situé et mettez en place l’ordinateur. 2. Déterminez où le(s) affichage(s) distant(s) seront situés et placez les correctement.
1. Placez l’Unité Hôte près de l’ordinateur. 2. Éteignez l’ordinateur et débranchez tous les appareils connectés. 3. En utilisant le câble KVM intégré StarTech.com (voir page 16 pour les numéros de pièce de rechange), connectez la fin du câble qui a deux (USB) ou trois (PS/2 + VGA) connecteurs au connecteur VGA Out et les connecteurs USB ou PS/2 souris et clavier à...
à l’Unité à Distance, éteignez l’ordinateur et débranchez toutes les connexions existantes entrée et VGA. En utilisant le câble KVM intégré StarTech.com (voir page 16 pour les numéros de pièce de rechange), connectez la fin du câble qui a deux (USB) ou trois (PS/2 + VGA) connecteurs au connecteur VGA Out et les connecteurs USB ou PS/2 souris et clavier à...
Manuel d’Instruction Étalonnage Vidéo (Unité à Distance seulement) L’étalonnage Vidéo permet à l’utilisateur d’ajuster l’égalisation, le gain et l’obliquité RGB sur l’Unité à Distance pour optimiser les performances vidéo basées sur la longueur du câble UTP utilisé, ainsi que d’autres facteurs pouvant affecter le signal.
Page 10
Manuel d’Instruction Pour entrer en Mode Étalonnage Vidéo : [CTRL] gauche - [CTRL] gauche - [F11] Pour entrer en Mode Étalonnage Vidéo Pendant le Mode Compatibilité : [CTRL] gauche - [CTRL] gauche - [E] - [F11] Lors du Mode Étalonnage Vidéo, les LED Num Lock et Scroll Lock sur le clavier se mettront à...
Manuel d’Instruction Utilisation du Raccordement KVM Cette section décrit comment utiliser votre Raccordement KVM sur les emplacements hôte et distant Utilisation de l’Unité Hôte L’Unité Hôte permet aux utilisateurs connectés à des unités Hôte et Distante de partager le contrôle des périphériques (hôtes, ordinateurs, commutateurs KVM) qui lui sont connectés.
Manuel d’Instruction Séquences de Commandes Raccourci Clavier Commande Avec le Mode Description Standard Compatibilité Activé Bascule le contrôle de [Ctrl] - [Ctrl] - [T] [Ctrl] - [Ctrl] - [T] l’ordinateur A entre Auto, Local et Distant [Ctrl] - [Ctrl] - [Esc] [Ctrl] - [Ctrl] - [Esc] Annule la séquence raccourci Active (2 bips) ou désactive (1...
Page 13
Manuel d’Instruction Commande Avec le Mode Description Standard Compatibilité Activé Configuration Privée: A. Unité Locale en mode Local ( LED B: Arrêt, LED A: Marche) 1 bip: Réinitialisation des valeurs défaut. 2/3 bips: Désactive le signal vidéo de sortie de l’Unité Locale B.
Manuel d’Instruction Codes Bips Certaines des séquences de commande clavier que vous émettez à l’Unité Hôte ont de multiples réglages possibles. L’appareil émet un bip pour indiquer quel paramètre vous avez sélectionné pour la commande émise. (Un bip court suivi par un long bip indique une commande non valide.) [Ctrl] - [Ctrl] - [Alt]+[E] (Mode Compatibilité) 1 bip: désactivé...
Manuel d’Instruction Utilisation de l’Unité à Distance L’unité à Distance permet à un utilisateur de l’unité à distance de prendre le contrôle des périphériques connectés à l’Unité Hôte, si l’Unité Hôte est configurée en mode Auto ou Distant, et cela permet également à l’utilisateur assis à...
Page 16
Manuel d’Instruction Commande Avec le Mode Description Standard Compatibilité Activé Bascule le contrôle sur l’Ordinateur A (entrée autorisée [Ctrl] - [Ctrl] - [2] [Ctrl] - [Ctrl] - [E] - [2] uniquement si l’Unité Hôte est en mode Distante ou Auto) Bascule le contrôle de la [Ctrl] - [Ctrl] - [F2] [Ctrl] - [Ctrl] - [E] - [F2]...
Manuel d’Instruction Commandes Alternatives de Raccourcis Séquence Commande - Unité Hôte Touche Raccourci Description [Pressez + Maintenez le bouton Définit l’intervalle d’inactivité en secondes que l’unité hôte attendra de sélection pendant 2 sec] - [F3] pour revenir au mode Auto [Pressez + Maintenez le bouton Changement des Paramètres de sélection pendant 2 sec] - [F6]...
Manuel d’Instruction Spécifications 1600x1200/1920x1200 (avec une longueur maximum Résolution Maximale de câble UTP) Portée Maximale 300 mètres Type de Câblage Cat. 5+ Cat 5+ Paire torsadée non blindé droit (UTP) Réseau Pour chacune des unités, Unité Hôte et Distante 1 x DE-15 VGA femelle 1 x DE-15 “Computer”...
Manuel d’Instruction Produits Accessoires StarTech.com Contactez votre revendeur local StarTech.com ou visitez www.startech. com pour des câbles ou d’autres accessoires qui vous aideront à obtenir les meilleures performances de votre nouveau produit. R45PATCH35 Câble de Raccordement UTP (350 MHz) Catégorie 5e Blue Sna-...
Manuel d’Instruction Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech. com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements.
