37111-90-7010_v2.qxd
19.05.2015

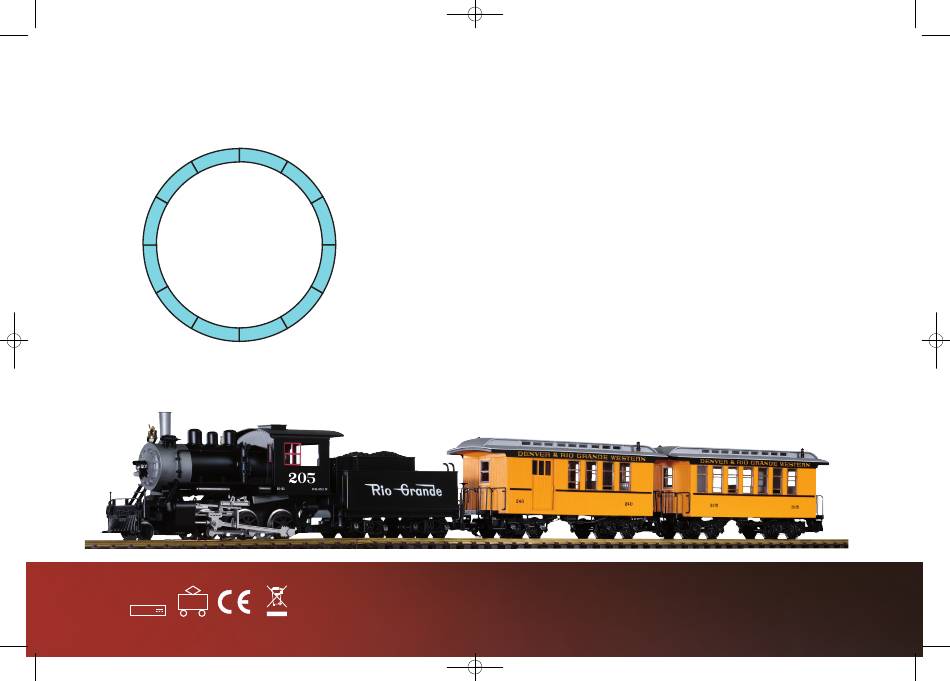

D&RGW PASSENGER STARTER SET
Personenzug Start-Set · Coffret de départ Train à voyageurs · Startset Lokale trein
Empfohlene Brettgröße
Recommended area of layout
Surface minimale de montage
Minimale opbouwoppervlakte:
ca. 140 x 140 cm / 55''
0-24 V
8:02 Uhr
Seite 1
12 x 35211 Curved Track R1, r = 600 mm (23.5'')
12 x 35211 Rail courbes R1, r = 600 mm
Grundfläche
ground area
Surface utilisée
Grondoppervlakte:
ca. 120 x 120 cm / 47''
#37111 / #38111
1 x Steam Loco with sound and smoke
2 x Passenger Cars
1 x 35270 Power Clamps
1 x 35285 Track Clips (14 pcs.)
1 x Speed control
1 x Power supply
2 x 35268 Track Magnet
1 x 36039 Uncoupling Wand
1 x Smoke fluid (10 ml)
1 x Loco vapeur avéc sound et fumée
2 x Wagons à voyageurs
1 x 35270 Fiches des connexion
1 x 35285 Clips de rail (14 ps.)
1 x Régulateur de vitesse
1 x Bloc d'alimentation
2 x 35268 Aimant de rail
1 x 36039 Système d'attelage
1 x Liquide fumigène
Technische und farbliche Änderungen vorbehalten. Maße und Abbildungen sind freibleibend. Alle Angaben erfolgen ohne Gewähr.
1 x Dampflokomotive mit Sound und Dampf
2 x Personenwagen
12 x 35211 R1 (Bogen 600 mm)
1 x 35270 Anschlussklemme
1 x 35285 Verbindungsclip (14 St.)
1 x Fahrregler
1 x Netzteil
2 x 35268 Schaltmagnet
1 x 36039 Handentkuppler
1 x Dampföl (10 ml)
1 x Locomotief met sound en rook
2 x Rujitwagens
12 x 35211 Gebogen railstuk R1, r = 600 mm
1 x 35270 Aansluitclips
1 x 35285 Railverbindingsclip (14 stuks)
1 x Snelheidsregelaar
1 x Netadapter
2 x 35268 Schakel magnet
1 x 36039 Ontkoppelgereedschap
1 x Rookvloeistof (10 ml)
All information subject to change without notice.
Informations susceptibles de modification.
Wijzigingen in kleurstelling, technische gegevens, maten en afbeeldingen zijn onder voorbehoud.
37111-90-7010
