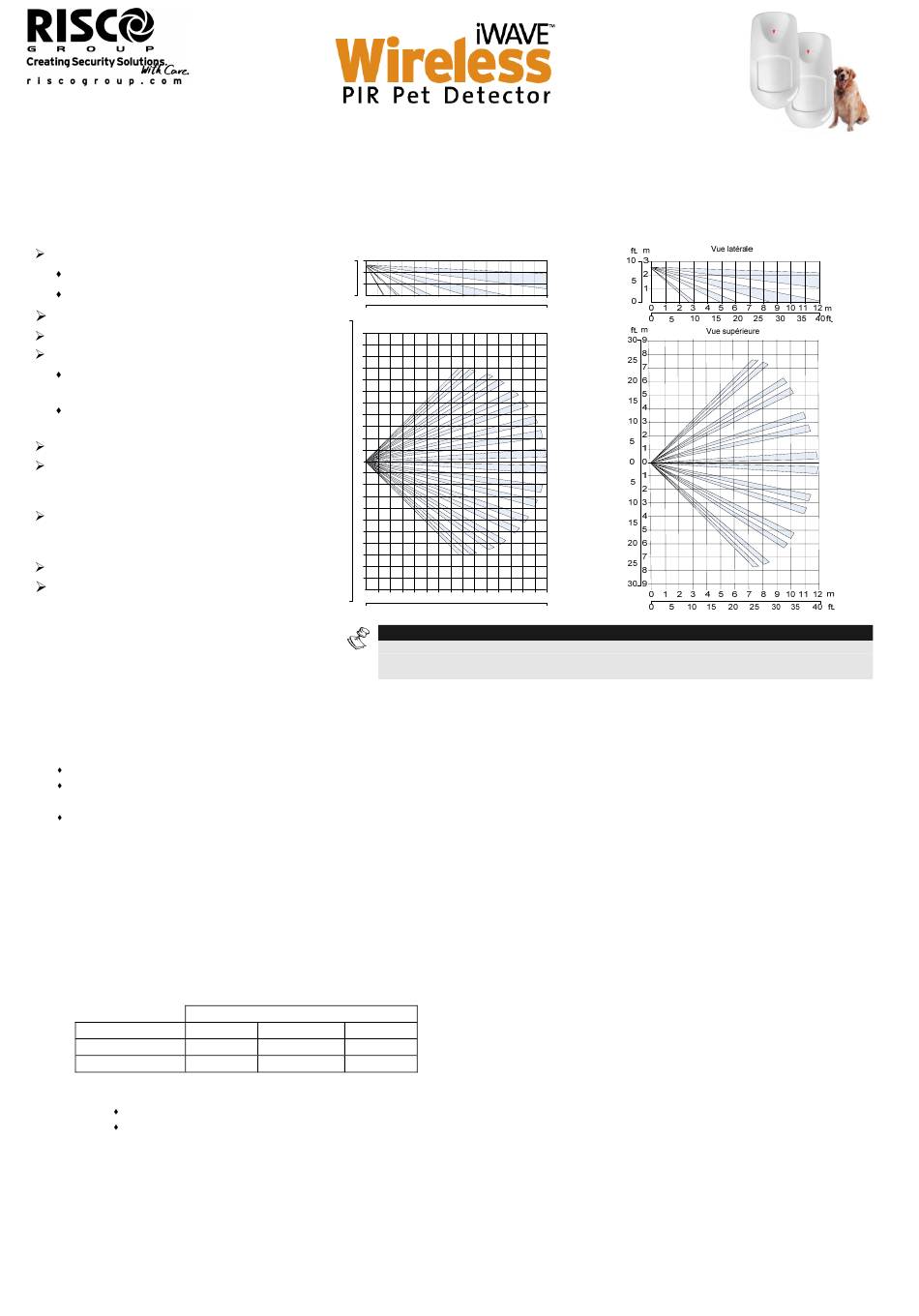

RISCO Group iWAVE Série Instructions D'installation

DESCRIPTION

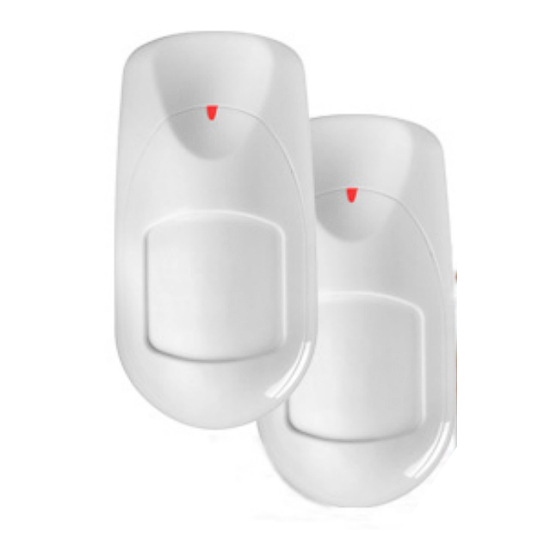

L'iWAVE est un détecteur IRP numérique sans fil, très simple à installer avec son support mural intégré.
Ces instructions concernent aussi bien le modèle IRP que le modèle IRP avec immunité aux animaux (PET).
Caractéristiques principales
Couverture :
IRP : 15m x 15m
PET : 12m x 12m
Hauteur de montage : 2,2m à 2,5m
Compensation réelle de température
Technologie de détection :
IRP : traitement intelligent des signaux
numériques
PET : algorithme à seuil variable pour
animaux (VPT™)
Batterie lithium 3V longue durée (fournie)
Manchon de protection du capteur pour
éviter les fausses alarmes dues aux
insectes
Lentille pigmentée pour une protection
contre les lumières blanches afin d'éviter
les fausses alarmes
Autoprotection à l'arrachement
Immunité aux animaux : chien jusqu'à 36kg
(Modèle PET uniquement).
INSTALLATION
Etape1 : Considérations préliminaires
1. Choisissez un emplacement de montage assurant une couverture optimale de la zone à protéger (Voir les zones de couverture).
Faites attention à ce qui suit :
Ne montez pas le détecteur à la lumière directe du soleil ou à proximité d'une source de chaleur ou d'objets métalliques.
Les secteurs de détection doivent être orientés soit en direction du mur, soit vers le sol et non pas en direction des fenêtres ou des
rideaux.
Choisissez une hauteur de montage en accord avec les zones de couverture.
Etape 2 : Enregistrement du détecteur dans le système
L'iWave doit être identifié par le récepteur du système. Il est possible de le faire en saisissant les 11 chiffres du numéro de série du détecteur
dans le système ou en utilisant le mode RF. Pour enregistrer le détecteur avec son numéro de série, voir le manuel d'installation de l'Agility.
Utilisation de la communication RF pour l'enregistrement
1. Réglez le récepteur en mode d'apprentissage.
2. Insérez les batteries et appuyez sur le contact d'autoprotection pendant au moins 3 secondes. L'iWAVE enverra un message ECRITURE.
Un message de confirmation indiquant que l'enregistrement du détecteur dans le système a réussi apparaîtra.
Etape 3 : Montage du détecteur
1. Ouvrez les trous du support de montage et utilisez-les comme modèle pour le montage, selon le tableau suivant (Voir figure 1).
Trous
Gauche
Support
Autoprotection
Pour le modèle PET :
Afin d'optimiser l'immunité aux animaux, les points suivants sont recommandés :
Montez le détecteur verticalement à angle droit par rapport au sol.
Assurez-vous que l'animal ne dépasse pas la hauteur de 1,5 m en montant sur les meubles, les étagères ou les escaliers.
2. Une fois le support installé, faites glisser et verrouillez le détecteur sur le support de montage en séquence inversée (Voir Figure 2).
3. Effectuez un test de marche tel que décrit dans la section Test de marche.
4. Insérez et vissez la vis (C) dans le trou situé en bas du détecteur afin de le fixer sur le support de montage (Voir Figure 3).
Etape 4 : Test de marche
Après avoir appuyé sur le contact d'autoprotection, le détecteur passe en mode Test de Marche pour une durée de 20 minutes, puis revient
automatiquement en mode normal (afin d'économiser les batteries). En mode Test de Marche, le détecteur transmet après chaque détection.
Effectuez un Test de Marche dans la totalité du champ contrôlé par le détecteur et observez la LED pour confirmation. Vérifiez que le récepteur
a correctement reçu les signaux.
INSTRUCTIONS D'INSTALLATION
ft. m
10 3
2
5
1
0
0
1
0 5
ft.
40
m
11
35
10
30 9
8
25
7
20 6
5
15
4
10 3
2
5
1
0 0
1
5
2
10 3
4
15
5
20 6
7
25
8
30 9
10
35
11
0 1
40
0 5
Remarque
Cette couverture de détection n'est assurée et approuvée selon la norme EN50131 qu'avec un
réglage en Haute Sensibilité. Pour un réglage avec une Faible Sensibilité, la couverture de
détection devra être vérifiée au cours de l'installation.
Position de montage
A plat Droite
7,8 1,2,3,4 5,6
9 10 11
Modèle IRP
Zone de couverture
Vue latérale
m
2 3 4 5 6 7 8 9 10 11 12 13 14 15
10 15 20 25 30 35 40 45 50
ft.
Vue supérieure
2 3 4 5 6 7 8 9 10 11 12 13 14 15 m
10 15 20 25 30 35 40
45 50 ft.
:
1
Modèle PET
Zone de couverture
