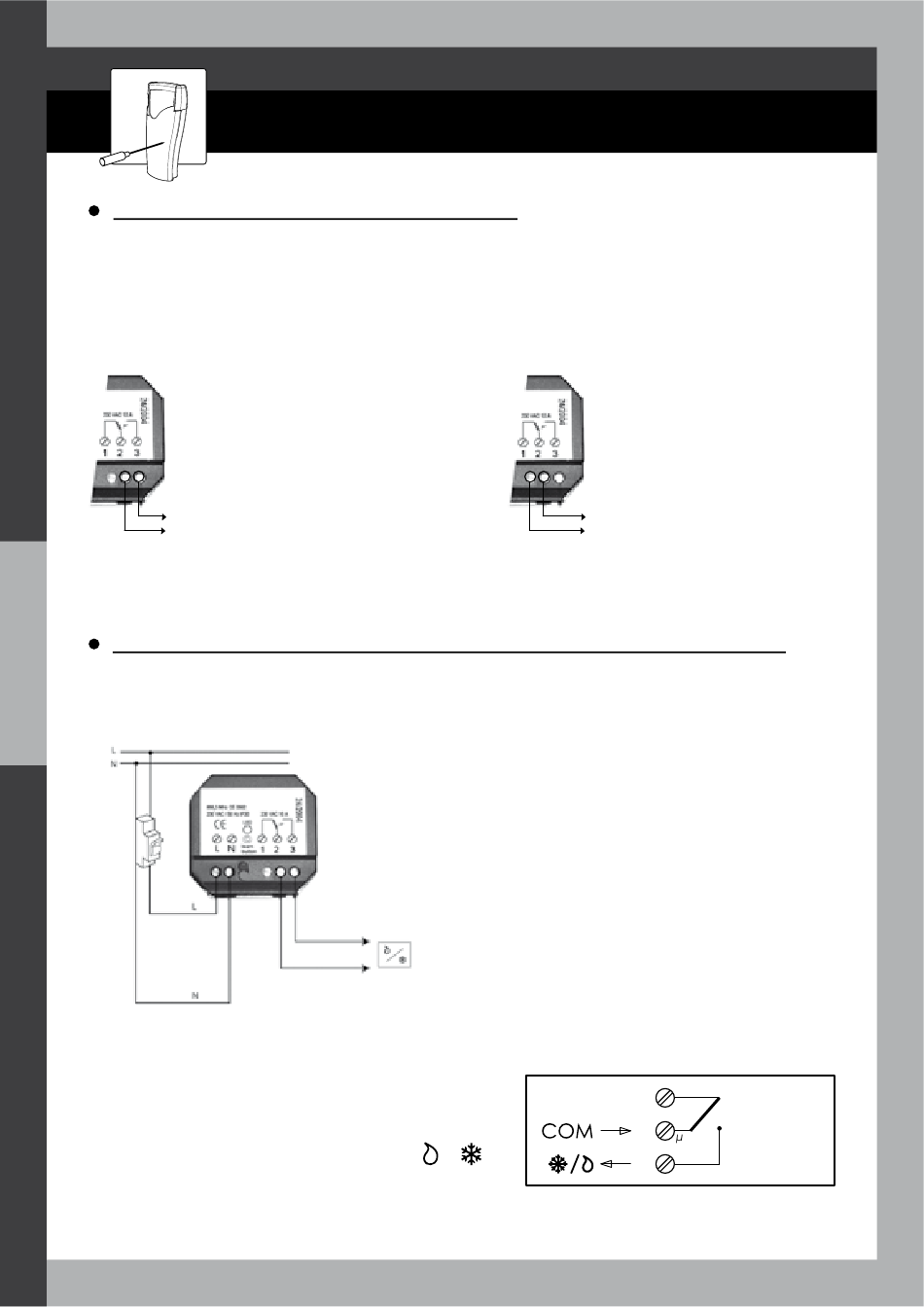

Système de chauffage ou de climatisation
avec commande par contact libre de potentiel.
Si votre chaudière ou climatiseur possède une entrée thermostat sur 2 bornes,
retirez le shunt qui les relie, puis raccordez les 2 fi ls venant de votre récepteur
comme suit :
Vers les bornes
d'entrée thermostat
de l'appareil de
chauffage (chaudière,
aérotherme...)
Système de gestion du chaud et du froid (pompe à chaleur réversible)
avec commande par un même contact libre de potentiel.
Applications : Pompe à chaleur réversible
Reportez-vous au chapitre Choix des
paramètres de
confi guration des bornes de sortie.
Raccordez les bornes COM (2) et
(3) à votre pompe à chaleur réversible (la
borne 1 est inutilisée).
I
NSTALLATION
OU
Pompe à chaleur réversible
à commande chaud ou
froid par un même contact à fermeture
libre de potentiel
régulation pour
/
Vers les bornes d'entrée
thermostat de l'appareil
de climatisation
la
1
2
230 VAC 10 A
3
