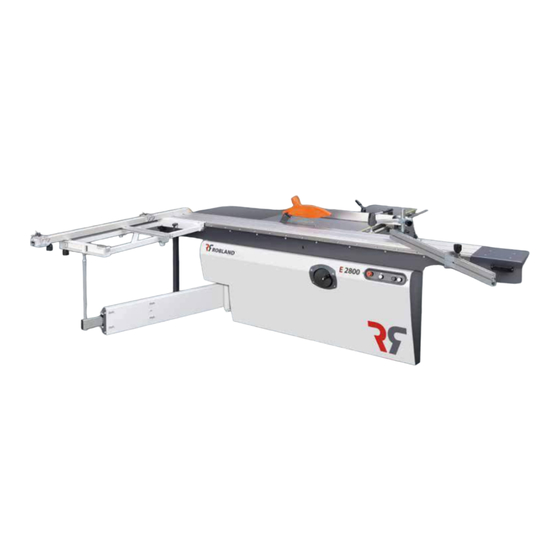

Manuels Connexes pour Robland E300
Sommaire des Matières pour Robland E300
- Page 25 Transport et mise en service Raccordement électrique au secteur Mise en marche de la machine Réglage de la table a deligner E300 Montage de la table à déligner de la E-2800 Montage de la lame principale et de l’inciseur Montage et réglage du couteau diviseur Réglages des lames de scie et de l’inciseur...
-
Page 26: Instructions Importantes Pour La Commande De Pièces De Rechange
Numéro d’envoi et adresse exacte POUR VOTRE SECURITER ET LA BONNE VIE DE VOTRE MACHINE: N’UTILISEZ QUE DES PIÈCES D’ORIGINE ROBLAND !!! Conditions d’hygiène et de sécurité Le travail du bois à la machine est un travail agréable et très gratifiant. La manipulation de cette machine à... -
Page 27: Risques Latents
En fonction du type de travail à effectuer, les dispositifs de sécurité pour le travail au guide, pour le travail à l’arbre, pour le travail arrêté et assi pour le tenonage doivent être utilisés. Toutefois, l’utilisateur doit également respecter les recommandations d’emploi afin d’éviter des accidents. E300 / E 2800 V0518 Français Nederlands... - Page 28 La machine est équipée de série d’une buse d’aspiration sur le carter de la scie à l’arrière de la machine. Son diamètre de raccordement est de 120 mm. Le capot-protecteur est pourvu d’une buse d’aspiration d’un diamètre de 60 mm. Nous recomandons une capacité d’aspiration de 20 m/s. V05/18 E300 / E2800 Nederlands Français...
-
Page 29: Déclaration Des Niveaux De Bruit
être utilisée de manière fiable pour déterminer si des précautions supplémentaires sont nécessaires. INFORMATION BRUIT Mesures selon: NBN EN ISO 3746 (2011) NBN EN ISO 11202 (2010) Mesuré par: Vinçotte nv Niveau puissance acoustique: 100.1dB(A) Niveau de pression acoustique: 92.1 dB(A) E300 / E 2800 V0518 Français Nederlands... -
Page 30: Dimensions D'encombrement E-300
Dimensions d’encombrement E-300 Dimensions d’encombrement E-2800 V05/18 E300 / E2800 Nederlands Français... -
Page 31: Données Techniques
L’inciseur Diamètre et alésage lame inciseur 120 x 20 mm Vitesse de rotation 6500 Puissance moteur inciseur 0.55 kW (S6) Équipement Guide d’onglets sur la table standard Lecture digitale sur guide parallèle option E300 / E 2800 V0518 Français Nederlands... -
Page 32: Transport Et Mise En Service
L’emballage même, fait en panneau aggloméré et des longerons en bois, peut facilement être récyclé. Veillez à ce que la machine soit parfaitement nivelée dans les deux sens en utilisant les 4 vérins de réglage situées aux 4 coins de la machine (fig. 3). Fig.1 Fig.2 Fig.3 V05/18 E300 / E2800 Nederlands Français... -
Page 33: Raccordement Électrique Au Secteur
Les moteurs sont protégés contre tout risque de surcharge. Lorsque le moteur est mis hors service par ce dispositif de sécurité, il y a lieu d’attendre quelques minutes jusqu’à ce que la protection thermique soit refroidie avant de mettre le moteur de nouveau en marche. Fig.4 Fig.5 E300 / E 2800 V0518 Français Nederlands... -
Page 34: Mise En Marche De La Machine
Pour arrêter les moteurs, appuyez sur l’arrêt d’urgence (4), les 2 moteurs s’arrêtent automatiquement. Réglage de la table a deligner E300 (Fig.7) Pour obtenir un bon réglage et fonctionnement de la table à déligner, il est impératif que la machine est mise à... -
Page 35: Montage De La Table À Déligner De La E-2800
à la fois que de trop. Après avoir ajusté le parallèlisme, resserez les 4 boulons BTR à l’aide d’un clef dynamomètrique relglé à 40 Nm!. Faits une coupe d’essai, et si il faut, repetez l’ajustage. Fig.7 bis E300 / E 2800 V0518 Français Nederlands... -
Page 36: Montage De La Lame Principale Et De L'inciseur
Pour le montage de la lame inciseur (fig.10), tournez l’arbre inciseur vers la gauche afin de pouvoir mettre la clef (1) sur l’arbre aplati, et serrez à droit à l’aide d’une clef Allen pour fixer la lame sur l’arbre. Fig.8 Fig.9 Fig.10 V05/18 E300 / E2800 Nederlands Français... -
Page 37: Montage Et Réglage Du Couteau Diviseur
(3) est bien serré ! (25Nm) Chaque fois qu’on monte une lame de scie de différent diamètre, il faut répositionner le couteau diviseur. Veuillez toujours tenir compte de ces recommandations lors du montage et changement du couteau diviseur. Fig.11 Fig.12 E300 / E 2800 V0518 Français Nederlands... -
Page 38: Réglages Des Lames De Scie Et De L'inciseur
En cas d’usinage de bois résineux prolongé sans utilisation de l’inciseur, il est recommandé d’enlever la lame qui risquerait d’être encrassée par la sciure que projettera la lame principale. Fig.13 Fig.14 V05/18 E300 / E2800 Nederlands Français... -
Page 39: Blocage De La Table À Déligner De E-300
Répétez cette intervention avec la table à déligner de l’autre côté pour être sûr que toute poussière est enlevée. Un simple huile dégrippant suffit pour graisser les glissières et garantit un emploi et fonctionnement impéccable. Fig.15 E300 / E 2800 V0518 Français Nederlands... -
Page 40: Blocage De La Table À Déligner De La E-2800
à déligner. Tirez le verrou simplement vers l’avant et enclenchez-le dans un des trois ouvertures sur le côté. Fig.15 bis Attention: N’utilisez que la poignée pour déplacer le chariot. V05/18 E300 / E2800 Nederlands Français... -
Page 41: Montage De La Table Transversale
Après avoir effectué ce réglage, resserez bien le boulon (1) . Le guide butée de longueur peut être utilisé dans deux positions : à l’arrière de la table transversale ou sur l’avant de la table. Fig.16 Fig.17 E300 / E 2800 V0518 Français Nederlands... -
Page 42: Plan De Pare-Éclats
Assurez-vous, après l’ajustage du guide, que toutes les poignées sont bien serrées. Pour l’enlèvement complet du guide, déserrez et enlevez l’axe du presseur à bois (1) et la poignée (2). Les écrous eux-mêmes restent dans les rainures de table. Fig.18 Fig.19 V05/18 E300 / E2800 Nederlands Français... -
Page 43: Le Guide Parallèle
Pour rabattre l’ensemble du guide parallèle en dessous du niveau de la table, déplacez le bloc guide à droit, jusqu’à la hauteur de l’extension de table. Maintenant vous pouvez l’escamoter en dessous de la table. Fig.20 E300 / E 2800 V0518 Français Nederlands... -
Page 44: Calibrage À L'échelle Graduée Du Guide Parallèle
Veillez à ce que la poignée de serrage (2) du protecteur est bien serrée. Attention : Il est évident que, pour l’exécution de coupes spéciales, il est nécessaire de prévoir et de construire des dispositifs de protection particulières. Ne travaillez jamais sans protecteur! Fig.21 Fig.22 V05/18 E300 / E2800 Nederlands Français... -
Page 45: Changement Et Tension Des Courroies
Pour vérifier la bonne tension des courroies, on pousse au milieu entre les deux poulies avec une pression moyenne de 3 kg, et si la courroie cède de 5 à 6 mm, on a la bonne tension. Cela peut être vérifie manuellement. Fig.23 Fig.24 E300 / E 2800 V0518 Français Nederlands... -
Page 46: Incidents De Fonctionnement
“branchement”). Si vous n’êtes pas en mesure de solutionner le problème, ou que le problème ne figure pas dans cette liste, mettez-vous en relation avec votre concessionnaire Robland. Entretien et graissage La table de scie et la table à déligner doivent être régulièrement nettoyées avec un produit à base de silicone, ou autre produit. -
Page 47: Option A5811: Lecture Digitale Sur Le Guide Parallèle
Serrez bien la vis de blocage de l’anneau. A chaque changement de lame, il est indispensable de refaire le calibrage de la mise à zéro de la lecture digitale. Fig.25 Fig.26 Fig.27 Fig.28 E300 / E 2800 V0518 Français Nederlands... -
Page 48: Règlage Du Frein Sur Le Moteur De La Scie Circulaire
10 secondes. L’espace entre le disque de freinage et le Ferrodo est réglé d’usine à 0,25 mm, en utilisation normale. Bâti moteur Clavette Ressort Arbre moteur Lumière Electro-aimant Plaque mobile Écrou de blocage Vis de réglage Rondelle Hélice de refroidissement en fonte Ferrodo de freinage V05/18 E300 / E2800 Nederlands Français... - Page 49 E1991 rev 4 Machinecode: 93 E300 / 57 E2500 07/03/18 E300/E2500 Elektrische onderdelen lijst Motorcodes : Part # NET CE Nomenclature des pièces électriques 1x230V 3x230V 3x380V Electric components E2500 3,7kW(5pK)S6 4,5kW(6,6pK)S6 4,5kW(6,6pK)S6 Namenliste elektrische Teile E300 2,2kW(3pK)S6 Hoofdschakelaar / Interrupteur principal...
