INSTALLATION
UTILISATION

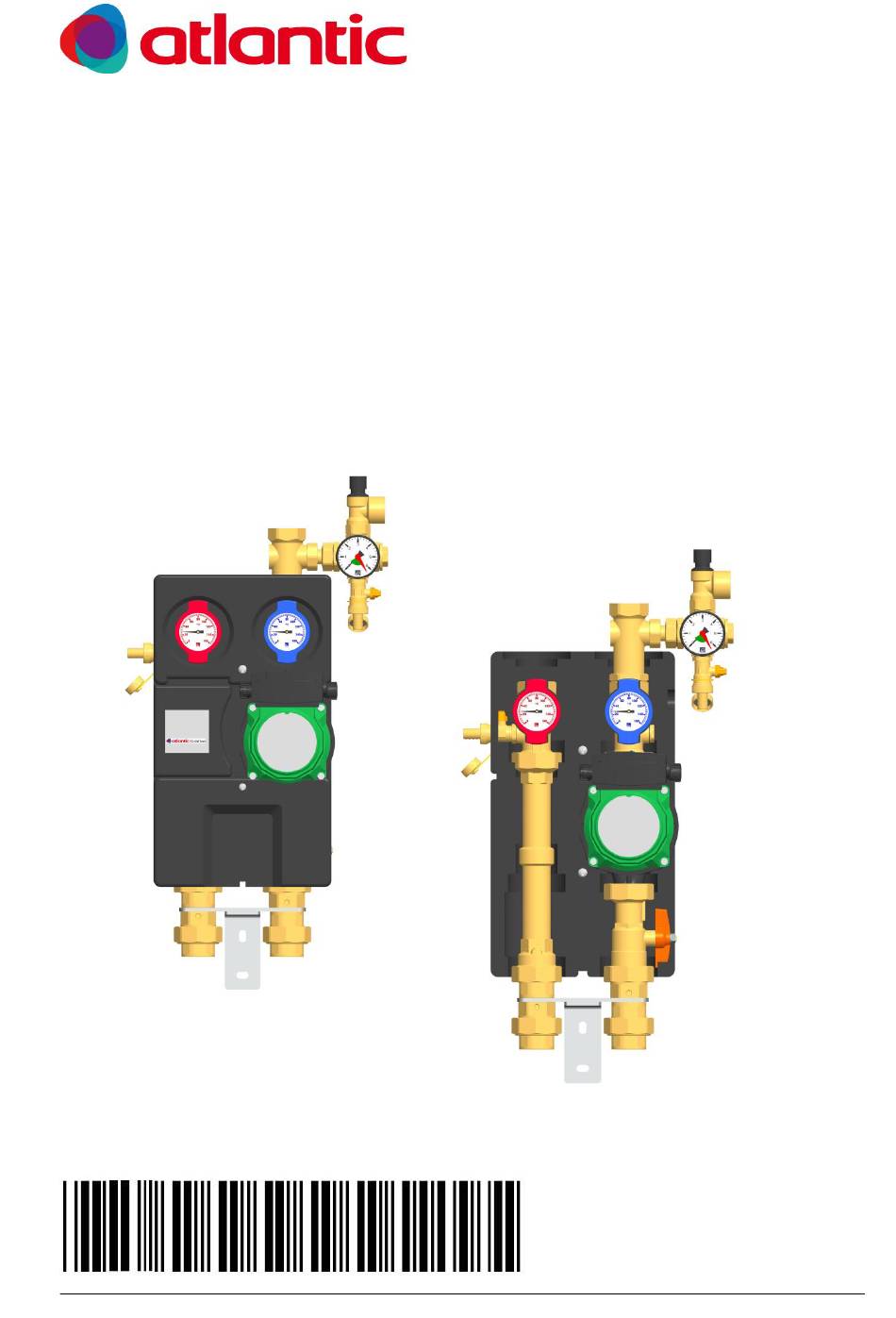

SOLERIO TRANSFERT ST3 / ST3 TOP

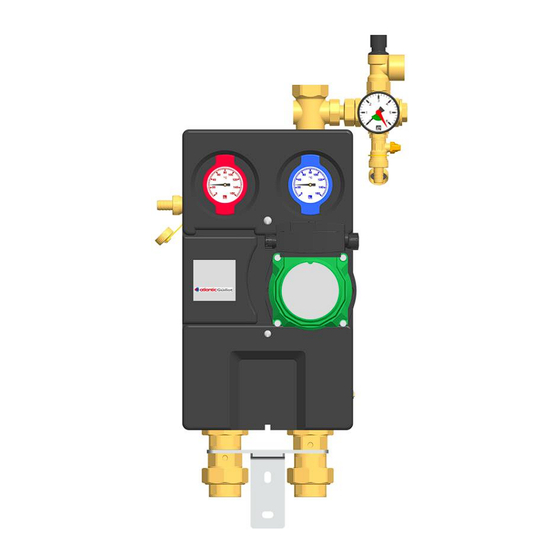

Station solaire ST3 / ST3 TOP
Atlantic
1 route de Fleurville – BP 55
FR – 01190 Pont-de-Vaux
0DNO0045_FR
Installation-Utilisation ST3 / ST3 TOP
1/16

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic ST3

  • Page 1 INSTALLATION UTILISATION SOLERIO TRANSFERT ST3 / ST3 TOP Station solaire ST3 / ST3 TOP Atlantic 1 route de Fleurville – BP 55 FR – 01190 Pont-de-Vaux 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 1/16...
  • Page 2 1 Généralités N° d'article 0DNO0045_FR 2/16 Installation-Utilisation ST3 / ST3 TOP 0DNO0045_FR...
  • Page 3: Table Des Matières

    Rinçage et remplissage du circuit solaire ..............8 Vidange de l'installation solaire .................. 11 Pièces de rechange [Expert] ..................12 Données techniques ...................... 13 Caractéristiques Solerio Transfert ST3 / ST3 TOP ............. 14 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 3/16...
  • Page 4: Généralités

    Les chapitres avec la désignation [Expert] sont destinés exclusivement au personnel qualifié. Description de produit La Solerio Transfert ST3 / ST3 TOP est un groupe de robinetterie assemblé dont l'étanchéité a été contrôlée pour le circuit solaire ou primaire. Elle contient les robinetteries et les dispositifs de sécurité...
  • Page 5: Consignes De Sécurité

    Nous déclinons toute responsabilité concernant les dommages résultant de joints d'étanchéité endommagés de cette manière et nous ne garantissons pas de remplacement gratuit. 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 5/16...
  • Page 6: Montage Et Installation [Expert]

    Pour la purge permanente, nous vous recommandons de monter un dégazeur (référence 091186) sur le départ du circuit solaire. 6/16 Installation-Utilisation ST3 / ST3 TOP 0DNO0045_FR...
  • Page 7: Mise En Service [Expert]

    Après le rinçage de l'installation avec de l'eau, assurez vous que l'installation est complètement vidangée avant de la remplir de fluide solaire. Utilisez le fluide solaire fourni par Atlantic, un mélange composé de 45% de Tyfocor L. 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP...
  • Page 8: Rinçage Et Remplissage Du Circuit Solaire

    4. Ouvrez les vannes de remplissage et de vidange [3|5]. 5. Pour éviter que les particules de l'installation solaire entre dans le vase d'expansion, fermer la vanne d'isolement du vase d'expansion pendant le rinçage et le remplissage. 8/16 Installation-Utilisation ST3 / ST3 TOP 0DNO0045_FR...
  • Page 9 8. Raccordez le vase d'expansion au circuit solaire et réglez la pression de fonctionnement de l'installation solaire par l'intermédiaire de la station de rinçage et de remplissage. 9. Ouvrez la vanne à sphère départ [6]. 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 9/16...
  • Page 10: Réglage De L'installation Solaire

    (voir le manuel d’utilisation du régulateur). 4. Les vannes d'équilibrage installées sur chaque champ de capteurs permettent un réglage précis du débit. Une vanne d'équilibrage installée sur le collecteur principal permet de régler le débit global de l'installation. 10/16 Installation-Utilisation ST3 / ST3 TOP 0DNO0045_FR...
  • Page 11: Vidange De L'installation Solaire

    5. Éliminez le fluide solaire conformément aux prescriptions locales. Vidange de l'installation solaire Une vidange complète n'est possible qu'à la condition qu'une vanne de vidange (à fournir par le client) est montée au point le plus bas de l'installation. 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 11/16...
  • Page 12: Pièces De Rechange [Expert]

    5 Pièces de rechange [Expert] 5 Pièces de rechange [Expert] Pièces détachées Solerio Transfert ST3 / ST3 Top Repère Désignation Code Atlantic Patte fixation murale Capot mural et frontal polystyrène Vanne retour capteur 073079 Thermomètre retour capteur (bleu) 073073 Vanne départ capteur 073078 Thermomètre départ capteur (rouge)
  • Page 13: Données Techniques

    être ouvert Thermomètres à cadran : 0-160 °C Matériaux : Robinetteries : Laiton Joints, anneaux toriques : EPDM/Viton Joints, joints plats : AFM 34, sans amiante Isolation : EPP, λ = 0,041 W/(m K) 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 13/16...
  • Page 14: Caractéristiques Solerio Transfert St3 / St3 Top

    6 Données techniques Caractéristiques Solerio Transfert ST3 / ST3 TOP Débit volumique [l/h] 14/16 Installation-Utilisation ST3 / ST3 TOP 0DNO0045_FR...
  • Page 15 0DNO0045_FR Installation-Utilisation ST3 / ST3 TOP 15/16...
  • Page 16 Atlantic 1 route de Fleurville – BP 55 FR – 01190 Pont-de-Vaux Installation-Utilisation ST3 / ST3 TOP 0DNO0045_FR...

Ce manuel est également adapté pour:

St3 top
