Sommaire des Matières pour Mark MULTICONTROLLER E

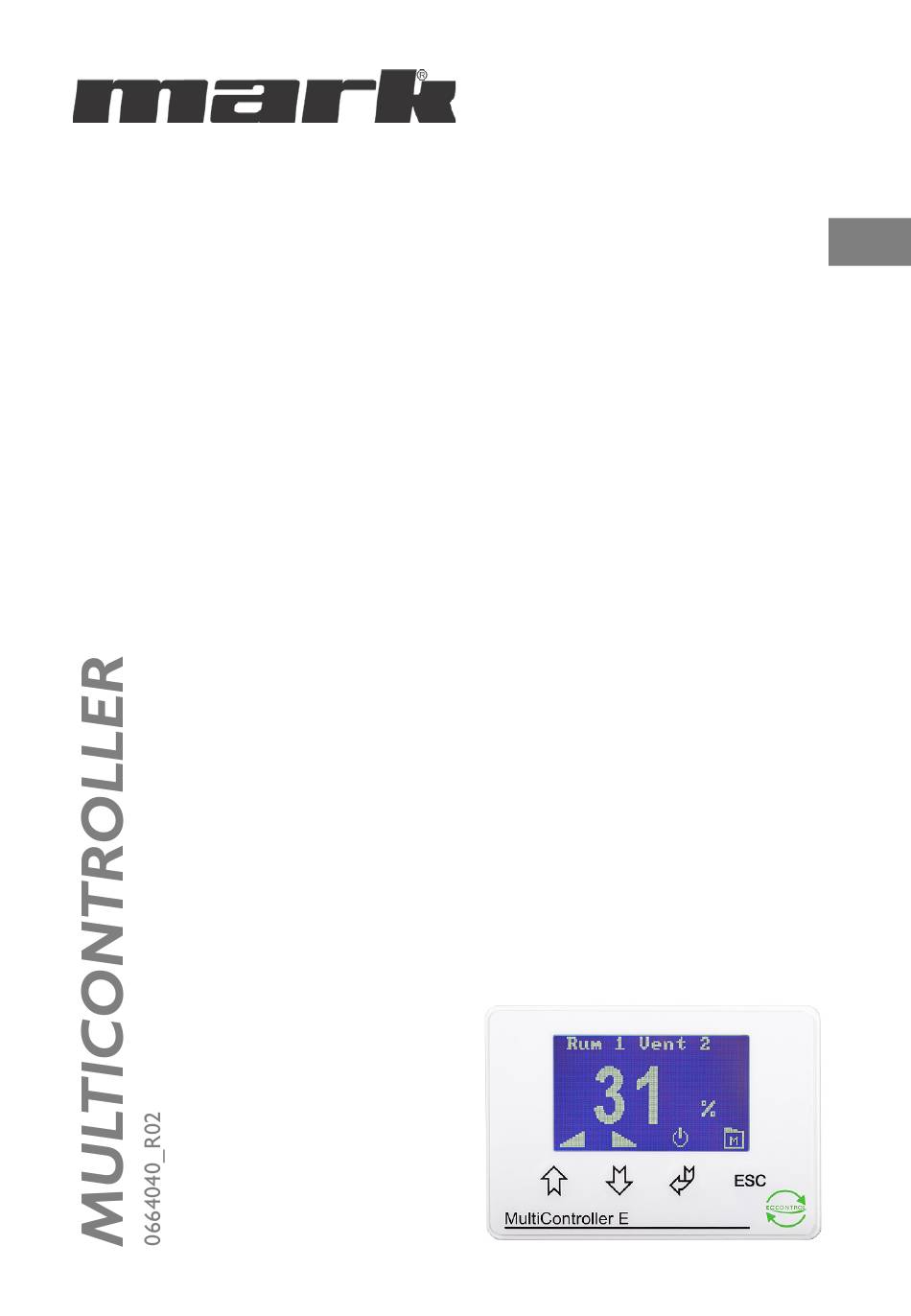

- Page 1 Instructions d’installation...
- Page 3 Description des options d’installation : page Température 0-10V Utilisez ces réglages si vous voulez réguler le ventilateur de 0-10V Température On/Off Utilisez ces réglages pour contrôle de la température avec On/Off connecté à un contrôleur à 5 étapes. Transmetteur de pression PTH. Utilisez ce réglage si vous voulez maintenir une pression constante dans le système de ventilation Humidité...
- Page 4 Réglage du contrôleur pour temp 0-10V Au premier démarrage choisissez la fonction 01 température 0-10V Pressez menu Sélectionnez C User en pressant la flèche pointant vers le bas Pressez entrer Sélectionnez C1 régulateur norm réglage en appuyant sur la flèche pointant vers le bas Pressez entrer Maintenant changez la température Valeur °C en pressant la flèche vers le haut ou bas pour régler la température voulue...
- Page 5 Réglage du contrôleur pour temp On/Off Au premier démarrage choisissez la fonction 01 température 0-10V 1. Pressez menu 2. Sélectionnez C User en pressant la flèche pointant vers le bas 3. Pressez entrer 4. Sélectionnez C1 régulateur norm réglage en appuyant sur la flèche pointant vers le bas 5.
- Page 6 Réglage du contrôleur du transmetteur de pression PTH 1. Au premier démarrage choisissez la fonction 06 pression constante 2. Pressez menu 3. Sélectionnez C User en pressant la flèche pointant vers le bas 4. Pressez entrer 5. Sélectionnez C1 régulateur norm réglage en appuyant sur la flèche pointant vers le bas 6.
- Page 7 Réglage du contrôleur pour l’humidité 1. Au premier démarrage choisissez la fonction 07 humidité constante 2. Pressez menu 3. Sélectionnez C User en pressant la flèche pointant vers le bas 4. Pressez entrer 5. Sélectionnez C1 régulateur norm réglage en appuyant sur la flèche pointant vers le bas 6.
- Page 8 Réglage du contrôleur pour Co2 Au premier démarrage choisissez la fonction 08 CO² constant 1. Pressez menu 2. Sélectionnez C User en pressant la flèche pointant vers le bas 3. Pressez entrer 4. Sélectionnez C1 régulateur norm réglage en appuyant sur la flèche pointant vers le bas 5.
- Page 9 Réglage du contrôleur pour temp 0-10V + Co² Au premier démarrage choisissez la fonction 09 CO² +Temp 1. Pressez menu 2. Sélectionnez C User en pressant la flèche pointant vers le bas 3. Pressez entrer 4. Sélectionnez C1 régulateur norm réglage en appuyant sur la flèche pointant vers le bas 5.
- Page 10 Reset controller Pressez menu Sélectionnez D display en pressant la flèche pointant vers le bas Pressez entrer Entrez le code 5550 en pressant le bouton de la flèche du bas et confirmez en faisant entrer pour entrer le code Sélectionnez D4 paramètres usine en pressant la flèche pointant vers le bas Pressez entrer Confirmez en pressant entrer Sélectionnez Anglais comme langue de redémarrage en entrant le code...
- Page 12 Température 0-10V Capteur de température 230V courant AC ±10% 0-10V out Du MDV ou contrôleur 5 étapes Charge max10mA...
- Page 13 Température on/off Capteur de temp 230V courant AC ±10% Tension sans contact 5A / AC 250VAC Contrôleur 5 étapes 230V courant Vers MDV...
-
Page 14: Trasmetteur De Pression
Trasmetteur de pression 230V courant AC ±10% Trasmetteur 1 2 3 4 0-10V out au MDV ou au contrôleur 5 étapes Charge max10mA 0/10V signal... - Page 15 Humidité 230V courant AC ±10% Humidité capteur 0-10V out au MDV ou au contrôleur 5 étapes Charge max10mA 0/10V signal...
- Page 16 230V courant AC ±10% capteur 1 2 3 4 5 6 0-10V out au MDV ou au contrôleur 5 étapes Charge max10mA 0/10V signal...
- Page 17 CO2 + Temp. Temp capteur 230V supply AC ±10% capteur 1 2 3 4 5 6 0-10V out au MDV ou au contrôleur 5 étapes Charge max10mA...
