3
Principes de base, Gestionnaire de fichiers | Principes de base
3.1

Principes de base

Systèmes de mesure de déplacement et marques de
référence

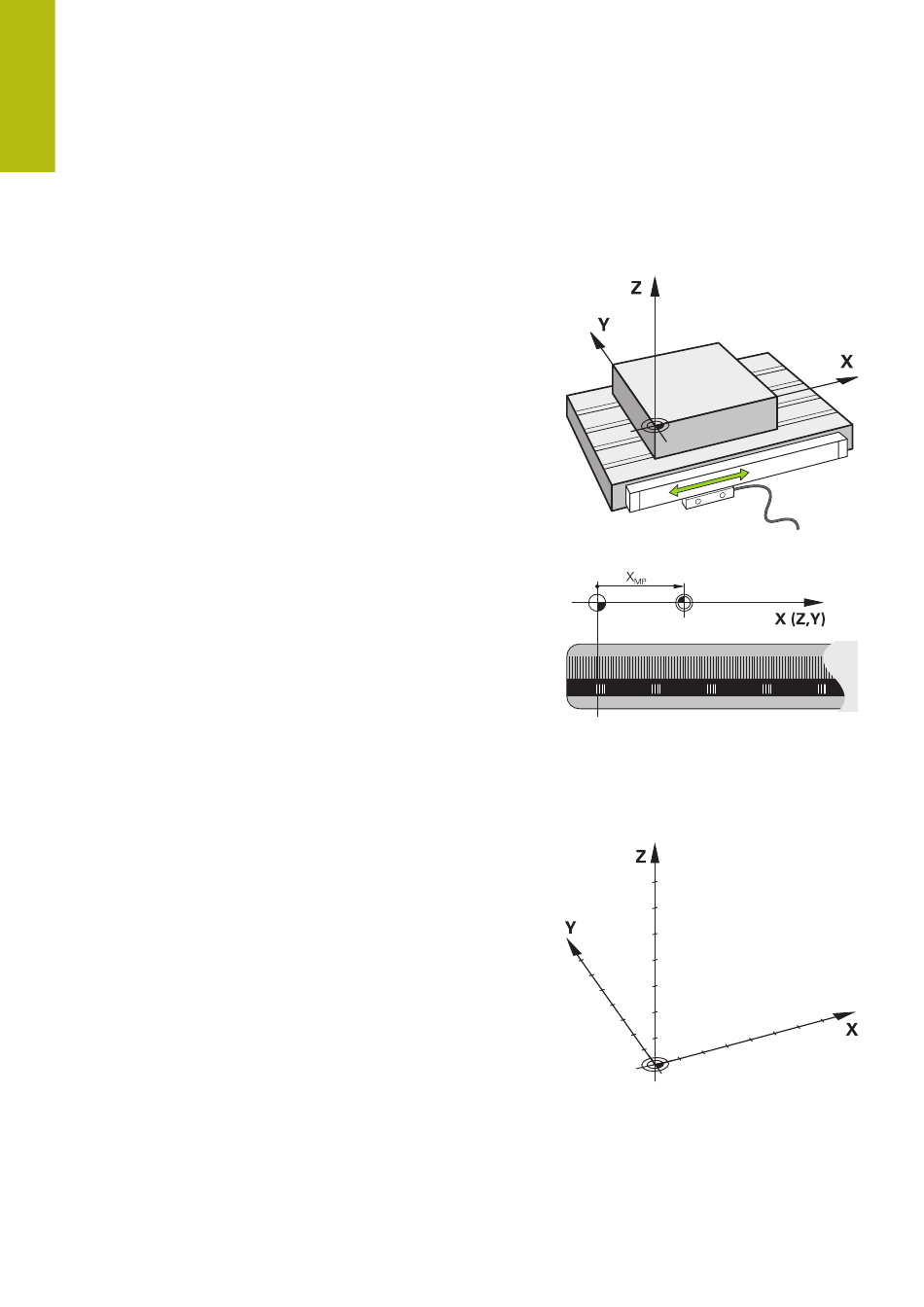

Des systèmes de mesure installés sur les tables des machines
mesurent les positions des axes ou de l'outil. Les axes linéaires
sont généralement équipés de systèmes de mesure linéaire,
les plateaux circulaires et axes inclinés de systèmes de mesure
angulaire.
Lorsqu'un axe de la machine se déplace, le système de mesure
génère un signal électrique qui permet à la commande de calculer
la position effective exacte de l'axe de la machine.
Une coupure d'alimentation provoque la perte de la relation entre la
position de la table de la machine et la position effective calculée.
Pour restaurer cette affectation, les systèmes de mesure de course
incrémentaux sont pourvus de marques de référence. Lorsqu'une
marque de référence est franchie, la commande numérique
reçoit un signal. Ce signal correspond à un point de référence fixe
sur la machine. De cette manière, la commande peut restaurer
l'affectation de la position effective par rapport à la position actuelle
de la machine. Sur les systèmes de mesure linéaire équipés de
marques de référence à distances codées, il suffit de déplacer les
axes de la machine de 20 mm au maximum et, sur les systèmes de
mesure angulaire, de 20°.
Avec les systèmes de mesure absolus, une valeur absolue de
position est transmise à la commande à la mise sous tension. Il
est ainsi possible de réaffecter une position réelle à à la position du
chariot de la machine immédiatement après avoir remis le système
sous tension, sans avoir besoin de déplacer les axes de la machine.
Système de référence
Un système de référence permet de définir sans ambiguïté les
positions dans un plan ou dans l'espace. Les données d'une
position se réfèrent toujours à un point fixe et sont définies par
leurs coordonnées.
Dans un système orthogonal (système de coordonnées cartésien),
les axes X, Y et Z définissent les trois directions. Les axes sont
perpendiculaires entre eux et se coupent en un point : le point
zéro. Une coordonnée indique la distance par rapport au point
zéro, dans l'une de ces directions. Une position est ainsi définie
dans le plan avec deux coordonnées, et dans l'espace avec trois
coordonnées.
Les coordonnées qui se réfèrent au point zéro sont appelées
coordonnées absolues. Les coordonnées relatives se réfèrent
à une autre position au choix (point d'origine) dans le système
de coordonnées. Les valeurs des coordonnées relatives sont
également appelées "valeurs de coordonnées incrémentales".
