Vita II
Démonter la carte CPU
Installer la carte CPU
03.20
5.6 Echanger la carte CPU
A
A
A
A

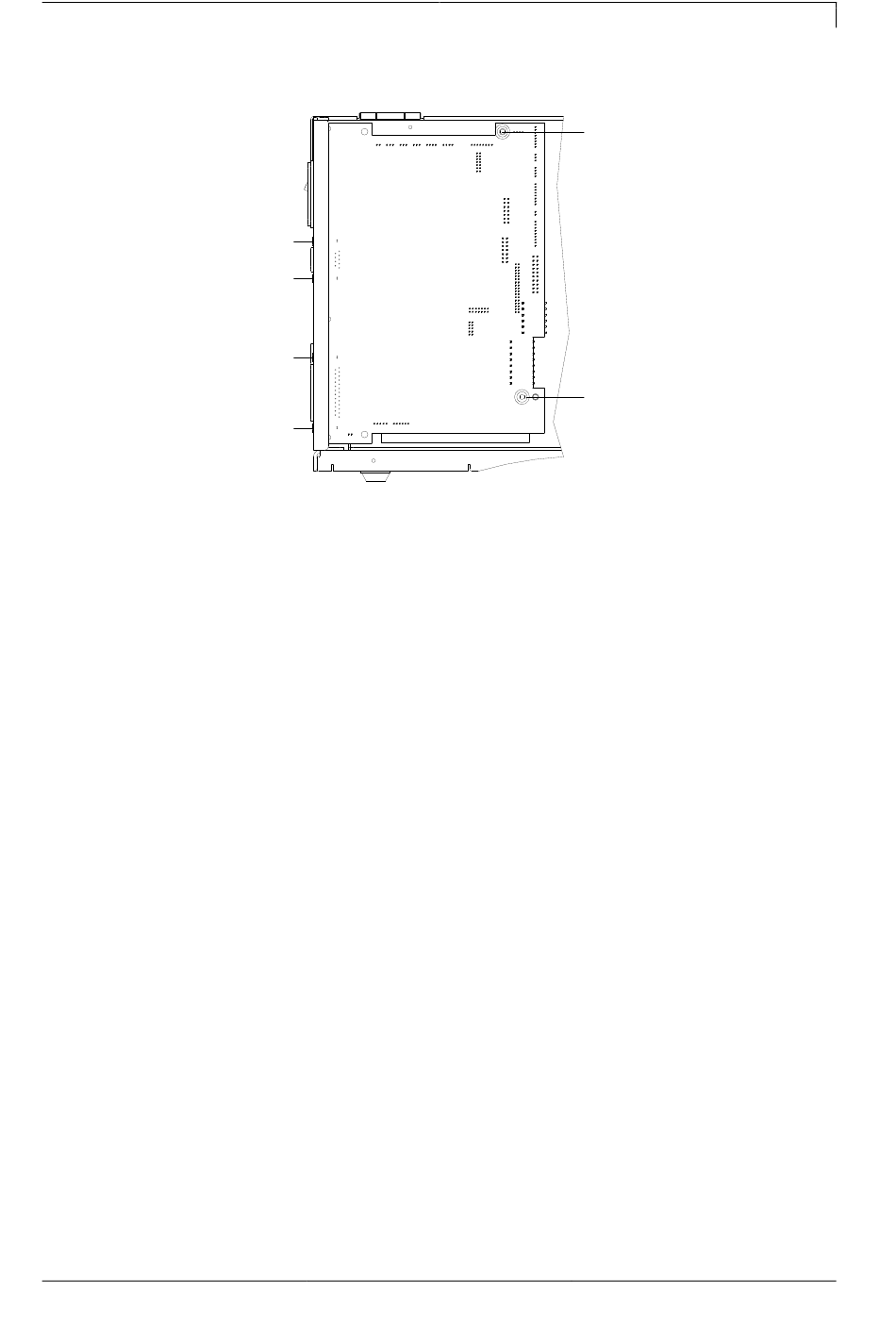

Figure 9
1. Si possible, enregistrer la configuration de l'imprimante sur une
carte Compact Flash.
2. Déconnecter l'imprimante du branchement de secteur.
3. Retirer tous les câbles d'interface du panneau arrière.
4. Enlever la carte mémoire.
5. Desserrer le couvercle gauche de l'imprimante.
6. Enlever tous les connecteurs latéraux de la carte CPU.
7. Enlever les quatre boulons (A) et les deux vis de fixation (B) de la
carte CPU.
8. Enlever prudemment la carte CPU.
1. Attacher la carte CPU dans l'imprimante.
2. Fixer la carte imprimée avec les quatre boulons de fixation (B) et
les deux vis de fixation (B).
3. Insérer tous les connecteurs à la carte imprimée.
4. Tirer la cellule d'étiquettes aussi loin que possible en sens de
couvercle droite (voir le chapitre 5.5, page 22) et monter le
couvercle gauche de l'imprimante.
5. Rétablir tous connexions d'interface au panneau arrière de
l'imprimante.
6. Connecter le cordon électrique au panneau arrière de
l'imprimante.
7. Si nécessaire, démarrer une mise à jour de Firmware.
8. Equilibrer la cellule d'étiquettes.
9. Si possible, charger la configuration de l'imprimante de la carte
mémoire. Autrement définir la configuration de l'imprimante par le
panneau d'opération.
Manuel d'entretien
Echanger des composants
B
B
23
