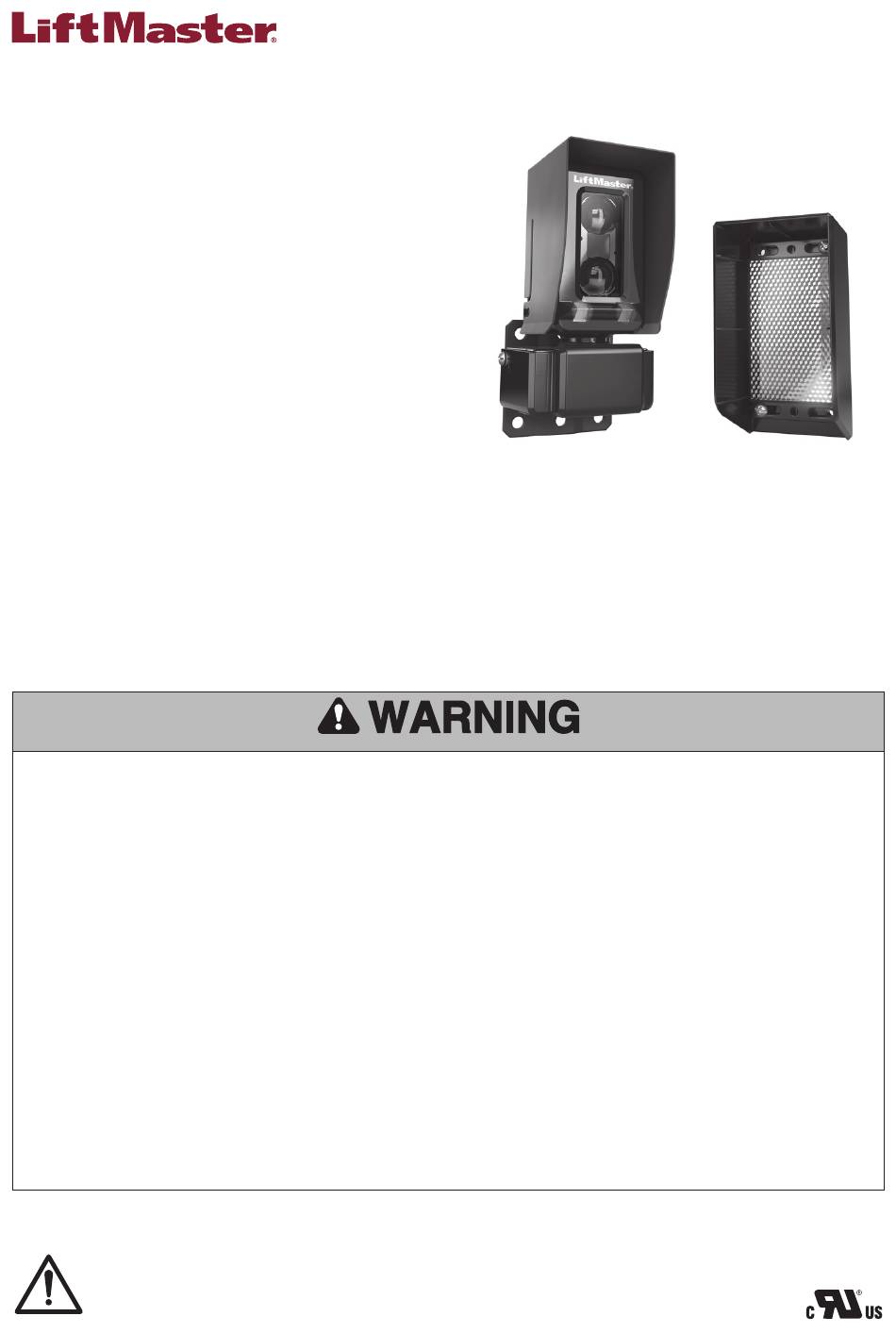

Introduction

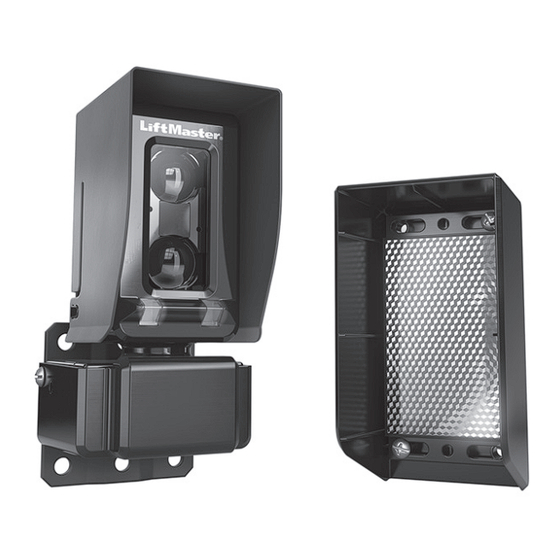

The LiftMaster
®
Retro-Refl ective Photoelectric
Sensor provides non-contact monitored entrapment
protection. For use with LiftMaster
gate operators. The sensor is a UL Recognized
Component and meets UL 325 requirements.
Monitored external entrapment protection devices
MUST be installed at each Entrapment Zone. Refer to
gate operator manual for compatibility with LMRRUL
sensor.
Specifi cations
Max Range: 50 ft. (15.2 m)
Sensor Dimensions with Hood:
2.29" W x 3.72" H x 2.76" D
Refl ector Dimensions with Hood:
2.61" W x 4.72" H x 2" D
Cable Length: 10 ft. (3 m)
Operating Temperature: -40˚C to 65˚C
(-40˚F a 149˚F)
Outdoor Rating: Nema 4X
To prevent possible SERIOUS INJURY or DEATH from a closing gate or door:
•
Read and follow ALL instructions.
•
Be sure to DISCONNECT ALL POWER to the operator BEFORE installing the photoelectric sensor.
•
The gate or door MUST be in the fully opened or closed position BEFORE installing the LiftMaster
Monitored Entrapment Protection device.
•
Correctly connect and align the photoelectric sensor.
•
Install the photoelectric sensor so that the center of the sensor window is NO HIGHER than
4-1/2" (11.4 cm) above the fl oor for door operators and 26" (66 cm) above grade for gate operators.
•
Monitored external entrapment protection devices MUST be installed per the operator installation
manual at each Entrapment Zone.
•
The sensor and refl ector MUST be mounted vertically.
•
Use the provided refl ector ONLY.
•
Test the gate operator and ALL photoelectric sensors monthly. Replace ANY damaged devices.
•
SAVE THESE INSTRUCTIONS.
WARNING: This product can expose you to chemicals including lead, which are known
to the State of California to cause cancer or birth defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov.
MONITORED RETRO-REFLECTIVE
®
UL Listed
PHOTOELECTRIC SENSOR
Input voltage:
Sensor: Black/red wires 6.8 VDC, 20mA
Heater: Green/white wires 10-40VDC or 8-28 VAC, 2
watts max., 170mA @ 12 VDC/VAC,
85mA @ 24 VDC/VAC
Heater: Thermostatically controlled, NOT
recommended for solar applications
Model LMRRUL
®

Publicité

Table des Matières
loading

Manuels Connexes pour LiftMaster LMRRUL

Sommaire des Matières pour LiftMaster LMRRUL

  • Page 1 Read and follow ALL instructions. • Be sure to DISCONNECT ALL POWER to the operator BEFORE installing the photoelectric sensor. • The gate or door MUST be in the fully opened or closed position BEFORE installing the LiftMaster ® Monitored Entrapment Protection device. •...

  • Page 2: Carton Inventory

    Carton Inventory Tools Needed • Photoelectric sensor with hood • Screws 8-32x3/8" (2) • Philips screwdriver and bracket • Thread-locking screws • 1/8" Allen wrench • Refl ector with hood and 10-32x1" (2) • 7/16" socket bracket • Screws 1/4"-20x1-1/4" (6) •...

  • Page 3: Sensor Wiring

    Wiring Sensor wiring (red and black wires): Wire the photoelectric sensors (red [+] and black [-] wires) to the appropriate inputs on the operator or expansion board as shown. Heater wiring (green and white wires): • OPTION 1 - Connect to the ACCESSORY POWER ON terminal on the control board (NOT polarity specifi c). •...
  • Page 4 Alignment Reconnect power to the operator. 1. Align the sensor. The red LED indicates a misaligned or blocked sensor. The blue LED indicates signal strength. Slow blinking indicates weak signal. Fast blinking indicates stronger signal. Solid blue LED indicates optimal alignment. 2.

  • Page 5: Accessories

    APOW1: Plug in transformer K41-39254: Refl ector, bracket, and hardware Warranty LiftMaster ® warrants to the fi rst consumer purchaser of this product that it is free from defect in materials and/ or workmanship for a period of 2 years from the date of purchase.

  • Page 6: Caractéristiques Techniques

    • La barrière ou la porte DOIT être en position complètement ouverte ou complètement fermée AVANT ® d’installer le dispositif de protection surveillé contre le piégeage LiftMaster • Raccorder et aligner correctement le capteur à cellule photoélectrique. • Installer le capteur à cellule photoélectrique de manière à ce que le centre du regard du capteur ne se trouve plus à...

  • Page 7: Contenu De La Boîte

    Contenu de la boîte Outils nécessaires • Capteur à cellule • Vis no 8-32x3/8 po (2) • Tournevis à tête cruciforme photoélectrique avec couvercle • Vis à frein-fi let 10-32x1 po (2) • 1/8 po Clé Allen et support • Vis 1/4 po-20x1 1/4 po (6) •...

  • Page 8: Câblage Du Capteur

    Câblage Câblage du capteur (fi ls rouge et noir) : Câbler les capteurs à cellule photoélectrique (fi ls rouge [+] et noir [-]) aux entrées appropriées sur l’actionneur ou la carte d’extension, comme montré. Câblage de l’appareil de chauffage (fi ls vert et blanc) : •...
  • Page 9 Alignment Remettre l’alimentation à l’actionneur. 1. Aligner le capteur. La DEL rouge indique un capteur désaligné ou obstrué. La DEL bleue indique la puissance du signal. Un clignotement lent indique un signal faible. Un clignotement rapide indique un signal plus fort. Une DEL allumée en bleue en continu indique un alignement optimal. 2.

  • Page 10: Dépannage

    APOW1 : Transformateur enfi chable K41-39254: Réfl ecteur, support et quincaillerie Garantie LiftMaster ® garantit à l’acheteur initial de ce produit que celui-ci est exempt de tout défaut matériel et/ou de fabrication pendant une période de deux ans suivant la date d’achat.
  • Page 11 ® LiftMaster proporciona protección contra atrapamiento monitoreada sin contacto. Para usar con operadores de portón LiftMaster ® certifi cación UL. El sensor es un componente reconocido por UL y cumple con los requisitos de UL 325. En cada zona de atrapamiento DEBEN instalarse dispositivos de protección contra...

  • Page 12: Contenido De La Caja

    Contenido de la caja Herramientas • Sensor fotoeléctrico con • Tornillo de bloqueo roscado necesarias campana y ménsula 10-32 x 1 pulg. (2) • Destornillador estrella • Refl ector con campana y • Tornillos de 1/4 pulg.-20 x ménsula 1-1/4 pulg. (6) •...
  • Page 13 Cableado Cableado del sensor (cables rojo y negro): Conecte los sensores fotoeléctricos (cables rojo [+] y negro [-]) a las entradas adecuadas en el operador o la tarjeta de expansión tal como se muestra. Cableado del calentador (cables verde y blanco): •...
  • Page 14 Alineación Vuelva a conectar la alimentación eléctrica al operador. 1. Alinee el sensor. El DEL rojo indica un sensor desalineado o bloqueado. El DEL azul indica la potencia de la señal. El parpadeo lento indica una señal débil. El parpadeo rápido indica una señal más fuerte. El DEL azul sólido indica una alineación óptima.

  • Page 15: Resolución De Problemas

    APOW1: Transformador enchufable K41-39254: Refl ector, ménsula y herrajes Garantía LiftMaster ® garantiza al primer comprador minorista de este producto que el mismo está libre de defectos de materiales y/o de mano de obra por un período de 2 años a partir de la fecha de compra.
  • Page 16 © 2018, LiftMaster All Rights Reserved Tous droits réservés 01-39358B Todos los Derechos Reservados LiftMaster.com...
