5 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié�
Les règlements nationaux et internationaux relatifs à l'installation de
matériel électrique doivent être respectés�
Alimentation selon TBTS, TBTP
Pour l'utilisation aux Etats-Unis et au Canada : alimentation en tension
selon classe 2
► Mettre l'installation hors tension�
► Raccorder le câble au connecteur M12 de l'appareil�
Couple de serrage max� 0,4 Nm�
Prendre en compte le couple de serrage max� des câbles de raccordement�
5.1 Raccordement IO-Link
Le port IO-Link doit être raccordé selon la spécification IO-Link�
5.2 Raccordement des broches
5.2.1 Mode IO-Link

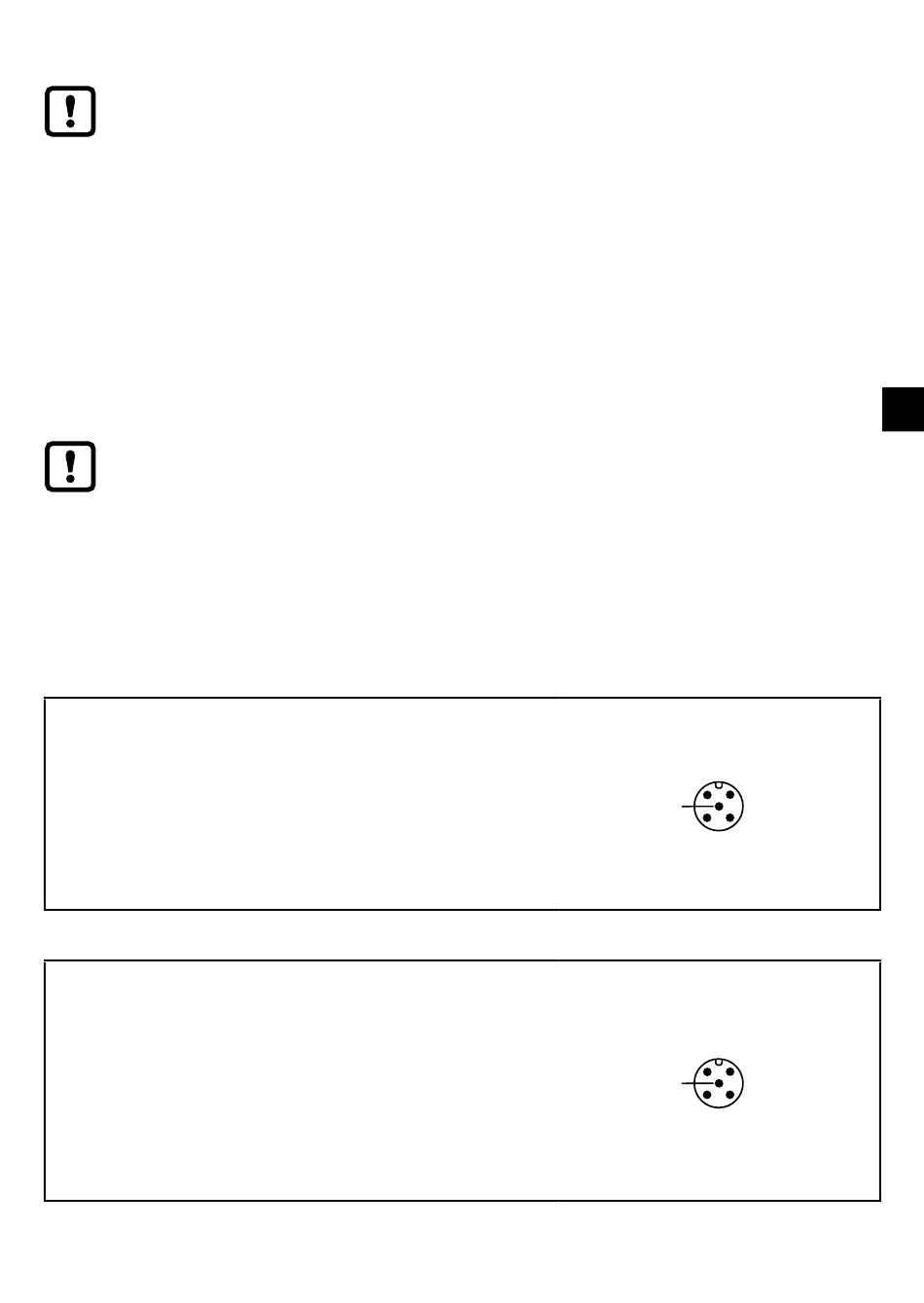

Connecteur M12, 5 pôles, codage A
(4 x 0,34 mm² (AWG 22)
1 : UB+
2: non raccordé
3: UB-
4: IO-Link
5: non raccordé
5.2.2 Mode standard
Connecteur M12, 5 pôles, codage A
(4 x 0,34 mm² / AWG 22)
1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : Bouton feedback (seulement sur DV21x1) /
buzzer (seulement sur DV213x)
5 : LED-c (RVB bleu)
2
1
5
3
4
2
1
5
3
4
FR
7
