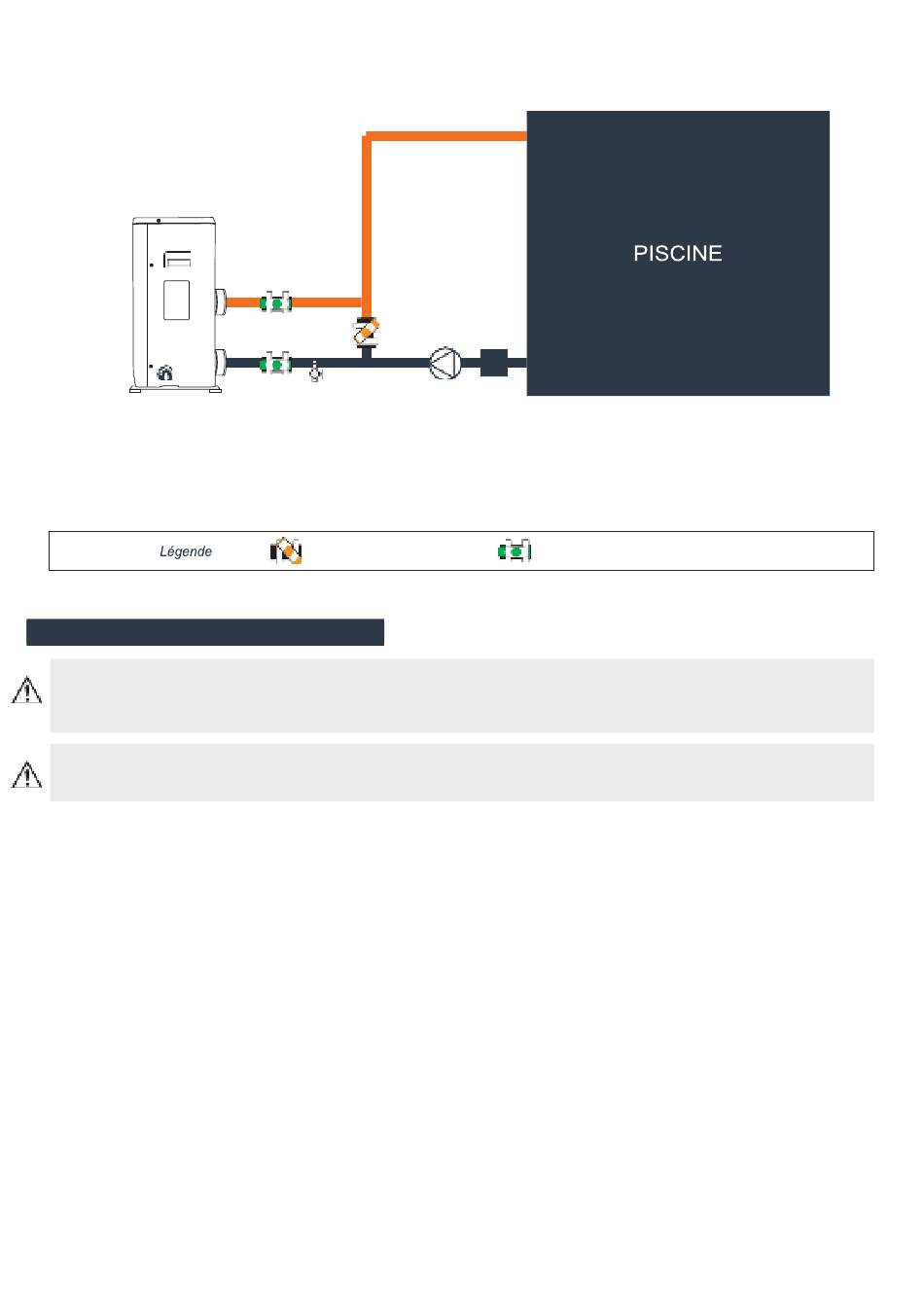

SCHÉMA D'INSTALLATION
Le filtre doit être nettoyé régulièrement pour que l'eau du circuit soit
propre et pour éviter les problèmes de fonctionnement liés à la saleté ou
au colmatage du filtre.
4.3 Raccordement électrique
ATTENTION :
L'installation doit être réalisée par un professionnel qualifié.
Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction
des conditions d'installation.
ATTENTION :
L'alimentation électrique de la pompe à chaleur doit être impérativement coupée avant
toute intervention.
1
:
En amont, la pompe à chaleur doit être raccordée à un différentiel de 30 milliampères.
2
:
L'alimentation électrique de la pompe à chaleur doit être protégée par une protection
magnétothermique courbe D adéquate (voir le tableau ci-après) en conformité avec les
normes et règlements en vigueur dans le pays où le système est installé.
3
:
L'appareil est conçu pour être raccordé à une alimentation générale avec un câble
approprié à sa puissance (voir tableau ci-après).
4
:
Dans le cas d'un système triphasé, il est impératif de respecter l'ordre de
branchement des phases. Une erreur pourrait altérer le bon fonctionnement de
l'appareil.
5
:
Le câble de communication de l'écran de contrôle doit être une paire torsadée blindée (STP). La
section
du câble de communication ne doit pas être inférieure à 0,5 mm².
6
:
Dans les lieux publics, l'installation d'un bouton d'arrêt d'urgence à proximité de la
pompe à chaleur est obligatoire.
SORTIE D'EAU
POMPE DE CIRCULATION
ENTRÉE D'EAU
VALVE DE VIDANGE
VANNE À MOITIÉ OUVERTE
FILTRE
VANNE COMPLÈTEMENT OUVERTE
