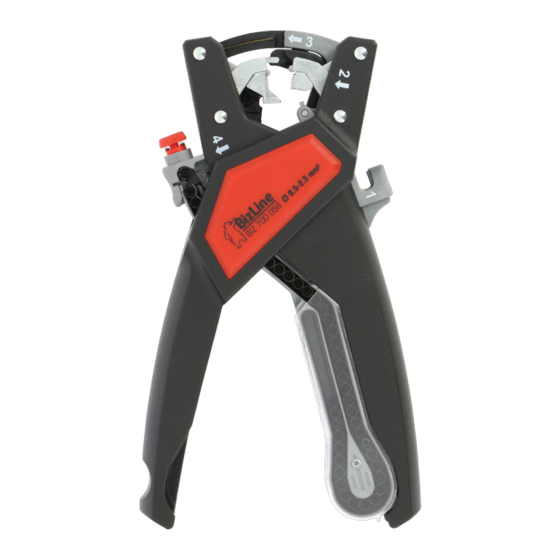

BizLine BIZ 700 058 Mode D'emploi

DE ANWENDUNG
1. Leiter schneiden
Flexible Leiter 0.50-2.50 mm² in Drahtschneider einle-
gen und Zangengriffe zudrücken (1 ).
2. Abisolieren
Flexiblen Leiter in Abisoliervorrichtung bis zum Anschlag
einführen, Zangengriffe zudrücken(2 ). Die Abisolier-
backen, stellen sich automatisch auf den Leiterquer-
schnitt ein. Die Isolation wird getrennt und ein Stück,
zurückgezogen. Abschnitt nicht vollständig entfernen.
Zangengriffe lösen.
3. Verdrillen
Das abgetrennte Isolationsende in die Verdrillmulde
einlegen, den Leiter festhalten und die Zangengriffe
zudrücken (3 ). Die Litze wird automatisch verdrillt,
danach den Isolationsrest bei geschlossener Zange ab-
ziehen. Zangengriffe lösen.
4. Crimpen
1/ Crimpvorrichtung an Leiterquerschnitt anpassen (4 ):
Querschnitt 0.50 mm² / 0.75 mm² = Stellschraube nach
rechts drehen (I).
Querschnitt 1.00 mm² / 1.50 mm² / 2.50 mm² =
Stellschraube nach links drehen (II).
2/ Verdrilltes Litzenende komplett in erste Aderendhülse
einlegen und Hülsenstreifen mit dem Draht in die Crimp-
position o vorschieben.
3/ Leiter möglichst gerade in der Hülse halten und
Zangengriffe mit normaler Kraft zudrücken. Zangengriffe
wieder lösen und Leiter mit vercrimpter Aderendhülse
entnehmen.
5. Magazinwechsel
Die Magazine können in Sekunden gewechselt werden.
Herausnehmen: aus Haltefeder herausziehen. Einsetzen:
Vorne in Crimpposition einschieben und in Haltefeder
einrasten. Neue Streifenware in herausgenommenes
Magazin einlegen, dazu Klarsichtdeckel öffnen.
