Gates 2EASY-DOMOWIFI-Z Notice Technique

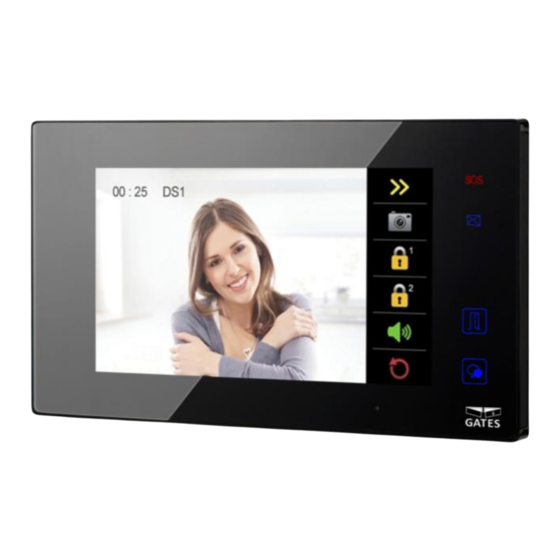

Moniteur 7 pouces wifi
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
2EASY-DOMOWIFI-Z : NOTICE TECHNIQUE
MONITEUR 7 POUCES WIFI AVEC APPLICATION "2EASY"
SOMMAIRE
4° FONCTIONS OUVERTURE ET SURVEILLANCE page 4
6° RESET page 5
1

Publicité

Table des Matières
loading

Manuels Connexes pour Gates 2EASY-DOMOWIFI-Z

Sommaire des Matières pour Gates 2EASY-DOMOWIFI-Z

  • Page 1: Table Des Matières

    2EASY-DOMOWIFI-Z : NOTICE TECHNIQUE MONITEUR 7 POUCES WIFI AVEC APPLICATION "2EASY" SOMMAIRE 1° INSTRUCTIONS page 2 2° DIMENSIONS ET HAUTEUR DE FIXATION page 2 3° CONNECTIQUE ET TYPE DE FIXATION page 3 4° FONCTIONS OUVERTURE ET SURVEILLANCE page 4 5° SYMBOLES ET INDICATEURS page 5 6°...

  • Page 2: Instructions

    1° INSTRUCTIONS Ne pas toucher aux ouvertures derrière le moniteur pour permettre une bonne ventilation et protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ni couvertes. Le moniteur ne doit jamais être placé près d’un radiateur ou d’une source de chaleur, à moins que l'on ne fournisse la ventilation appropriée.

  • Page 3: Connectique Et Type De Fixation

    3° CONNECTIQUE ET TYPE DE FIXATION 1 : écran tactile 2 : touche de déverrouillage 3 : surveillance/conversation 4 : micro 5 : carte micro SD 6 : fixation murale 7 : haut-parleur 8 : bus L1 / L2 et dip-switch...

  • Page 4: Menu Principal

    4° MENU PRINCIPAL surveillance : permet une sélection des caméras par nom sélection : permet d'avoir un raccourci pour une action rapide date / heure : permet d e voir les indications scénario / appels manqués : permet de choisir le mode de transfert rapidement / voir les appels lumière : permet l'allumage via boitier relais KDT-RLC paramétré...

  • Page 5: Symboles Et Indicateurs

    5° SYMBOLES ET INDICATEURS indicateur bleu en fonction de la puissance 6° RESET 1°) Touchez le bouton "réglages" puis "général" 2°) faire défiler avec les flèches gauche ou droite 3°) sélectionnez "reset" 4°) "restaurer et sauvegarder" 5°) un point d'interrogation apparaît, cliquez dessus pour confirmer le "reset"...

  • Page 6: Fonctionnement

    7° FONCTIONNEMENT 7.1 DECROCHER : pour décrocher un appel appuyez sur l'un des boutons avec la main n°1, soit l'un soit l'autre. pour raccrocher appuyez de nouveau sur le même bouton, l'un ou l'autre. 7.2 ENREGISTREMENT DE PHOTOS/VIDEOS : pour prendre une photo (vidéo de 5s avec carte SD) appuyez sur le bouton avec la main n°3. 7.3 COULEUR / LUMINOSITE / VOLUME DE CONVERSATION : pour régler couleur, luminosité...

  • Page 7: Zoom Et Balayage

    7.5 OUVERTURE : Après avoir reçu un appel, vous pouvez décrochez ou non, mais également ouvrir votre portillon ou ouvrir votre portail, ou même exécuter ces deux opérations simultanément, sans forcément communiquer avec le visiteur. Si vous souhaitez ouvrir le portillon ou le portail, lorsque l’image du visiteur apparait: - appuyez sur la touche pour le contact 1 ou la main n°5 - ou appuyez sur la touche...
  • Page 8 7.7 SURVEILLANCE: Cette fonction permet de choisir quelle plaque de rue ou caméra vous voulez visionner. Il suffit de toucher la main n°1. Avec la main n°3 vous pourrez faire apparaître les éléments cachés. La main n° 2 permet de choisir 4 plaques de rue (en option).
  • Page 9 7.10 LUMIERE : touchez lumière il est possible de commander un éclairage en appuyant sur le bouton lumière ( si l'ensemble est connecté à un boitier relais MINI-RLC avec paramétrage en mode éclairage ) 7.11 SCENARIO : touchez scénario - le mode "normal" avec fonctionnement standard - le mode "ne pas déranger 8h"...

  • Page 10: Choix Du Renvoi D'appel

    8° CHOIX DU RENVOI D'APPEL Comme vu précédemment en 7.11 SCENARIO vous avez 5 modes de fonctionnement : - le mode "normal" - le mode "ne pas déranger 8h" - le mode "ne pas déranger" - le mode "transfert d'appel mode confort" - le mode "transfert d'appel mode vacances"...

  • Page 11: Etape N°1 : Se Connecter Au Wi-Fi

    ETAPE N°1 : SE CONNECTER AU WI-FI 1°) Touchez le bouton "wi-fi" 2°) s'assurer que "box wifi" soit sur [ON] 3°) puis touchez "réglages réseau" 4°) cherchez votre box avec les flèches gauche/droite 5°) sélectionnez votre box en cliquant dessus 6°) cliquez sur "MOT DE PASSE"...

  • Page 12: Etape N°2 : Verification De L'enregistrement

    ETAPE N°2 : VERIFICATION DE L'ENREGISTREMENT 1°) si enregistrement SIP n'est pas comme ceci : alors sur le moniteur DOMOWIFI touchez le bouton 2°) cliquez sur "utilisation par défault" un sablier apparait le temps de l'initialisation puis vous obtiendrez "enregistrement OK" 3°) cliquez sur "enregistrement ma..."...

  • Page 13: Etape N°3 : Configuration Des Smartphones

    ETAPE N°3 : CONFIGURATION DES SMARTPHONES Téléchargez notre application "2Easy" disponible pour Iphone® et Androïd® Scannez ci-dessous le QR CODE correspondant à votre type de smartphone : tapez 2EASY pour rechercher l'application gratuite suivez les instructions pour le paramétrage de l'application et placez vous à côté de votre moniteur afin d'effectuer les manipulations nécessaires.
  • Page 14 ouvrir l'application et scannez votre code unique sur le moniteur : pour ce faire touchez "SIP CONFIGURATION" vous obtenez votre code unique ouvrir l'application et toucher le logo , puis scanner le code unique cliquez sur "SAVE" et autorisez toutes les demandes pour faire fonctionner l'application.
  • Page 15 touchez les traits en haut à gauche puis settings enfin désactivez "Allow IPv6" vous obtiendrez un rond vert si tout est bien fait...

  • Page 16: Etape N°4 : Test Du Transfert D'appel

    ETAPE N°4 : TEST DU TRANSFERT D'APPEL 1°) pour tester votre configuration, choisir le mode de transfert d'appel dans "scénario" touchez "transfert d'appel mode vacances" 2°) désactivez le wifi du smartphone et sonnez sur le bouton de la plaque de rue pour faire un test, vous devriez recevoir l'appel sur les smartphones qui sont enregistrés au bout de 3s.

  • Page 17: Etape N°6 : Commande De La Plaque De Rue

    ETAPE N°6 : COMMANDE DE LA PLAQUE DE RUE 1°) cliquez sur le bouton vert caméra 2°) appuyer sur le cadenas 1 pour ouvrir 3°) appuyer sur le cadenas 2 pour ouvrir votre 2ème accès si vous avez un MINI-RLC 4°) raccrocher en cliquant sur le bouton...

  • Page 18: Etape N°7 : Voir Les Images De Tous Les Appels

    ETAPE N°7 : VOIR LES IMAGES DE TOUS LES APPELS 1) si quelqu'un sonne, il est possible de voir qui a sonné en touchant "appels manqués" le dernier appel se trouve toujours en haut 2) si quelqu'un sonne et que le DOMOWIFI répond, il est possible de voir qui a sonné...

  • Page 19: Etape N°8 : Menu

    ETAPE N°8 : MENU "réglages système" Lorsque vous voulez affiner vos réglages de renvoi d'appel en mode "local"avec votre smartphone en wifi ou en mode "à distance" avec votre smartphone en 4G en fonction du débit de votre box, toucher "réglages" puis : installateur puis : réglages système il apparaît alors le menu "code de sécurité"...

  • Page 20: Etape N°9 : Camera Ip

    réglez le temps en secondes avant le renvoi d'appel en mode confort: "temps avant transfert" "temps d'émission" est non utilisé "volume MICRO" règle le volume du micro en local " volume HP" = volume pour le haut-parleur en local "vidéo local" règle la qualité d'image en fonction du débit 0 = basse / 1 = plus élevée touchez la flèche de gauche pour la seconde page "volume mic du renvoi"...
  • Page 21 puis "ajout auto d'IPC" cliquez sur la caméra trouvée cliquez sur "identifiant" pour essayer la caméra cliquez sur "aperçu" cliquez sur retour et enfin "enregistrer" si vous voulez effacer la caméra IP : cliquez sur "effacer IPC" sélectionnez la caméra puis cliquez sur...

  • Page 22: Etape N°10 : Mise A Jour Firmware

    ETAPE N°10 : MISE A JOUR FIRMWARE Lorsque vous voulez mettre à jour votre matériel, toucher : réglages puis : "installateur" puis : "flèche de droite" puis : "mise à jour FIRMWARE" cliquez sur Vérif voir page 3 pour visualiser l'emplacement cliquez sur Install attendre environ 20mn pour le téléchargement puis un bip vous indiquera la fin de celui-ci, alors la mise à...
  • Page 23 après téléchargement et mise à jour laisser le temps du téléchargement sans rien toucher cela va dépendre de votre débit de téléchargement puis cliquez sur "réglages" puis "général" puis flèche de droite en haut à droite puis "reset" puis "restaurer et sauvegarder" puis sur le point d'interrogation Attendre 1mn que la led soit fixe et de couleur verte activez votre WIFI...
  • Page 24 1°) si enregistrement SIP n'est pas comme ceci : alors sur le moniteur DOMOWIFI touchez le bouton 2°) cliquez sur "utilisation par défault" un sablier apparait le temps de l'initialisation puis vous obtiendrez "enregistrement OK" 3°) cliquez sur "enregistrement ma..." un sablier apparait le temps de l'initialisation vous obtiendrez "enregistrement OK"...

  • Page 25: Caméra Couleur Inox 2 Fils

    KDT607P Caméra couleur inox 2 fils –– KDT-607P KDT-607P2 vous devez impérativement mettre le switch N°1 du moniteur sur ON...

  • Page 26: Dimensions Caméra Kdt607P

    Dimensions caméra KDT607P HAUTEUR = 176mm LARGEUR = 90mm EPAISSEUR = 27mm Dénomination des éléments KDT607P Sélection type de verrouillage Connecteur du détecteur Connecteur du bus et du verrouillage 2ème relais en option via KDT-RLC fournie avec visière de pluie et éclairage de nuit automatique en fonction de la luminosité.

  • Page 27: Spécifications Kdt607P6

    Spécifications KDT607P6 *Une touche d’appel / 2, 3 ou 4 touches suivant modèles * Alimentation électrique : DC 24V * Caméra 170°; lecteur de proximité * Simple sortie: contact sec ou tension; * Température :-10°c ~ + 45°C; * Câblage: 2 fils non-polarisés; Insertion de la visière...

  • Page 28: Montage Caméra Kdt607P Saillie

    Montage caméra KDT607P saillie PERCEZ 4 TROUS POUR FIXER LA VISIERE ASSEMBLEZ LA PARTIE ELECTRONIQUE AVEC LA VISIERE INSERER LE NOM PLACER LA PARTIE PROTECTRICE EN COMMENCANT PAR LE HAUT SERREZ LA VIS DU BAS...
  • Page 29 Moniteurs LED PLAQUE DE NOM réglage du temps de déverrouillage: réglage de l'adressage de la caméra:...

  • Page 30: Mode Multi Moniteurs

    Mode multi moniteurs...
  • Page 31 LED PLAQUE DE NOM réglage du mode de déverrouillage:...
  • Page 32 Mode multi caméras / mode standard 1°) mode multi caméras presser 2 fois (1 bip long puis 1 bip court) pressez 1 fois (1 bip long) pressez 1 fois de plus (2 bips courts) 2°) mode standard presser 2 fois (1 bip long puis 1 bip court) pressez 1 fois (1 bip long)

  • Page 33: Reprogrammation Des Badges Maîtres

    Reprogrammation des badges maîtres Dans les 5 secondes après avoir branché la platine pressez et maintenez 3s KEY-SET PRESSEZ KEY 2 APPROCHEZ MASTER CARD ADD APPROCHEZ MASTER CARD DELETE Ajout d'un badge 1) approcher le bagde ADD La LED TALK s'allume un bip long puis un bip court 2) approcher les badges à...

  • Page 34: Suppression D'un Badge

    Suppression d'un badge 1) approcher le bagde DELETE La LED UNLOCK s'allume un bip long puis un bip court 2) approcher le badge à supprimer un par un La LED UNLOCK clignote une fois un bip long 3) approcher une seconde fois le bagde DELETE pour valider La LED UNLOCK s'éteind un bip court puis un bip long NB : si dans les 10s aucune opération est effectuée ou si vous...

  • Page 35: Donnees Techniques

    Tableau récapitulatif DONNEES KDT607P TECHNIQUES Tension d’alim (Volts) 24Vdc Nombre de fils 2 fils Lecteur de proximité Oui / 320 badges maxi 5 badges fournis Section / Distance SYT 9/10ème /100m (KPC4) SYT 9/10ème /300m (KPC6) SYT 5/10ème /60m (KPC4) SYT 5/10ème /180m (KPC6) Pose de la caméra En Saillie...
  • Page 36 CAS N°1 : branchement d'un automatisme sur platine de rue SORTIE AUTOMATISME CAS N°2 : branchement d'un automatisme sur KDT-RLC automatisme à brancher sur : "GND" sur borne "IN" "NO" sur borne "IN" Pont entre bornes "12V" et "COM"...
  • Page 37 CAS N°3: branchement d'une gâche électrique sur platine de rue SORTIE GACHE CAS N°4 : branchement d'une gâche électrique sur KDT-RLC "GND" sur borne "IN" "NO" sur borne "IN" Pont entre bornes "12V" et "COM"...
  • Page 38 branchement avec KPC6 sans boitier relais branchement avec KPC6 et boitier relais...
  • Page 39 branchement avec KPC6 sans boitier relais SWITCH N°1 DU MONITEUR SUR ON branchement avec KPC4 sans boitier relais SWITCH N°1 DU MONITEUR SUR ON...
  • Page 40 branchement KDT-DBC4A pour plusieurs caméras branchement avec plusieurs moniteurs en série...

  • Page 41: Switch N°1 Du Moniteur Sur On

    branchement avec KPC6 sans boitier relais SWITCH N°1 DU MONITEUR SUR ON branchement avec KPC4 sans boitier relais SWITCH N°1 DU MONITEUR SUR ON...
  • Page 42 branchement en série avec KPC6 et MINI RLC branchement fin de ligne avec KPC6 et MINI RLC...
  • Page 43 branchement avec KPC4 et boitier relais branchement fin de ligne avec KPC4 et MINI RLC...
