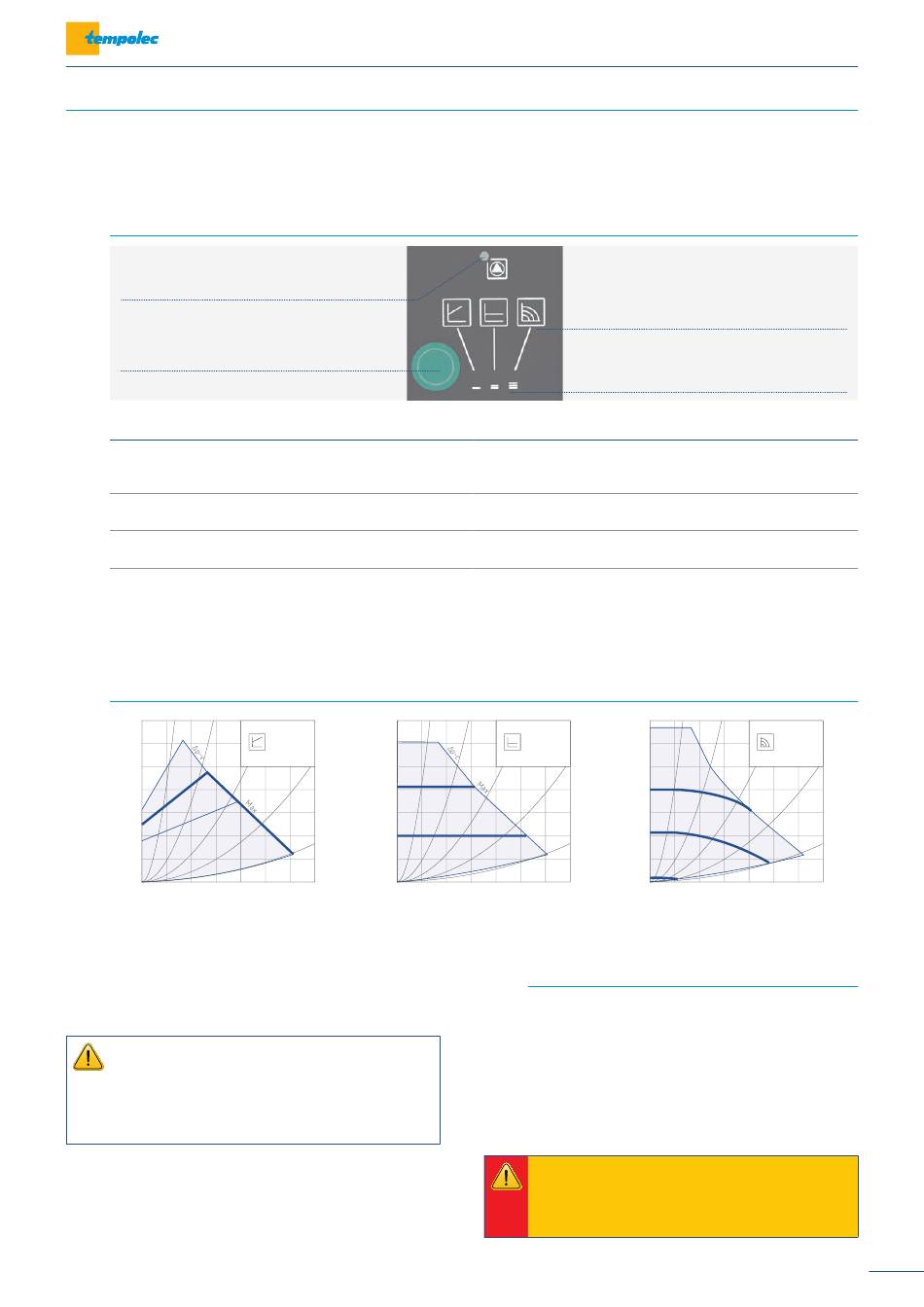

5.6. Circulateur de classe A
Votre chaudière est équipée d'un circulateur de toute dernière
génération (haut rendement énergétique, classe A).
Réglage du mode de fonctionnement
■
Led témoin d'état du circulateur
vert fixe : fonctionnement normal
autre état : voir tableau ci-dessous
Touche de commande
Choix du mode et du niveau de puissance
État du circulateur
Led verte / rouge
clignotante
Led rouge clignotante
Led rouge fixe
Led éteinte
Courbes de performance
■
H/m
6
5
III
4
II
3
I
2
1
0
0,5
1,0
1,5
2,0
Réglage préférentiel pour une installation avec radiateurs
ou plancher chauffant. La vitesse du circulateur s'adapte
pour faire varier la pression.
Il convient au professionnel de régler le circulateur en fonction
des pertes de charge de l'installation en adéquation avec les
courbes de performance ci-dessus.
Si le circuit est encrassé ou emboué, le réglage du circulateur
en pression variable ou constante peut entraîner son
ralentissement et un dysfonctionnement de la régulation. Il
est impératif de garantir la bonne qualité de liquide véhiculé
et le bon débit dans le circuit. Risque de destruction des
résistances électriques. Prévoir un nettoyage de l'installation.
Utilisation
Circulateur de classe A
Signification
– présence d'air dans le corps de pompe
– rotor bloqué (gommage)
surtension ou sous-tension
(U > 275 V ou U < 170 V)
rotor bloqué
– défaut pression (pression < 1,5 bar)
– surchauffe
– surintensité (surcharge électrique)
p/kPa
H/m
Pression
III
60
6
variable
50
5
II
40
4
30
3
I
20
2
10
1
0
0
2,5
3,0 Q/m³/h
0,5
Réglage préférentiel pour une installation en plancher
chauffant. La vitesse du circulateur s'adapte pour
maintenir la pression constante..
Ce circulateur peut être réglé selon 3 modes de fonctionnement
différents. Réglage d'usine : mode pression variable, niveau
de puissance II.
– contrôler la bonne purge d'air de l'installation
– contrôler manuellement la rotation du rotor et la qualité du fluide véhiculé
(boues, particules, dépôt, etc.) dans le corps de pompe
– vérifier la tension aux bornes de la chaudière
– vérifier la section des câbles de raccordement
– contrôler manuellement la rotation du rotor et la qualité du fluide véhiculé
(boues, particules, dépôt, etc.) dans le corps de pompe
– voir «défauts et solutions»,
– vérifier le raccordement électrique et la tension aux bornes de la chaudière
– vérifier le bon positionnement de la barrette de couplage en monophasé ou
l'absence de barrette de couplage en triphasé
p/kPa
Pression
60
constante
50
40
30
20
10
0
1,0
1,5
2,0
2,5
3,0 Q/m³/h
Fonction purge d'air
■
Une fonction «purge d'air» est intégrée dans le circulateur.
Pour lancer le processus de purge (10 min), il faut appuyer
sur la touche de commande jusqu'à ce que les leds «mode
de fonctionnement» et «niveau de puissance» clignotent en
alternance (3 s environ). Il est possible d'annuler le cycle de
purge en appuyant de nouveau sur la touche de commande
jusqu'à revenir à l'état normal de fonctionnement (led «mode
de fonctionnement» verte et fixe, 3 s environ).
La réalisation d'un cycle de purge ne garantit
pas la bonne purge d'air de l'installation et de la
chaudière. Vérifier la purge d'air AVANT de mettre
la chaudière en service.
Led «mode de fonctionnement du circulateur»
Led «niveau de puissance» I, II ou III
Action
voir page 14
H/m
III
Vitesse
6
constante
5
II
4
3
I
2
1
0
0,5
1,0
1,5
2,0
2,5
Réglage préférentiel pour un circuit dont
les pertes de charge ne varient pas.
La vitesse du circulateur est constante.
p/kPa
60
50
40
30
20
10
0
3,0 Q/m³/h
13
