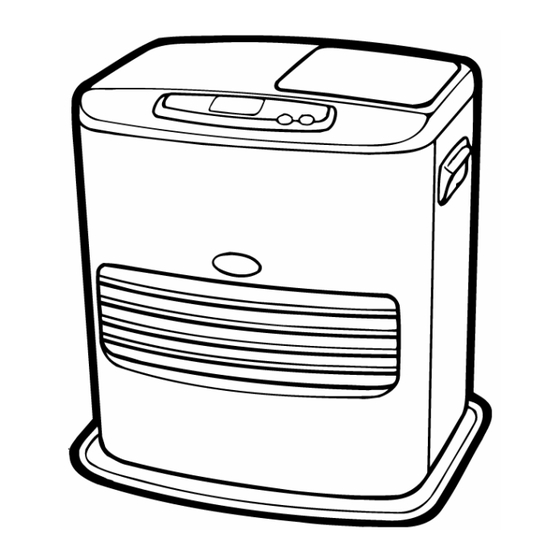

- Page 1 SRE 302 SRE 4602...
-
Page 2: Recapitulatif Des Avertissements
RECAPITULATIF DES AVERTISSEMENTS IMPORTANT-DANGER-AVERTISSEMENT • Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint, à fonctionnement intermittent. • Ce produit ne peut pas être utilisé comme chauffage principal. • Assurez-vous que votre appareil est éteint avant d’aller dormir ou de quitter la maison. (p. 6) •... -
Page 3: Recapitulatif De Fonctionnement
RECAPITULATIF DE FONCTIONNEMENT ALLUMAGE - EXTINCTION Pour Allumer votre appareil, il suffit d'appuyer sur la touche ON, le témoin ON devient rouge. Pendant le préchauffage (environ 2 minutes), un décompte se fera de 5 à 1 puis l'appareil s'allume. Le témoin d'absorption d'odeur est allumé quand l'appareil est en cycle d’allumage puis il s’éteint quand l’appareil est allumé. -
Page 4: Table Des Matières
MODE D’EMPLOI INDEX Avant d’utiliser votre appareil, merci de lire attentivement ce manuel d’ins- truction afin d’utiliser votre appareil Fiche NF ............5 en évitant tout problème. Avant emploi Précautions spéciales ........6 Après lecture, conserver ce manuel Nomenclature ..........9 pour de futures consultations. Préparation .......... - Page 5 AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article suivant les normes françaises Et Règlement de certification de l’application NF 128 CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE NF 128 32.01 (Appareils de types SRE) www.marque-nf.com CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS...
-
Page 6: Précautions Spéciales
PRÉCAUTIONS SPÉCIALES Utilisation incorrecte pouvant causer des conséquences DANGER graves Utilisation incorrecte qui pourraient causer de graves ATTENTION conséquences Utilisation incorrecte pouvant causer des blessures AVERTISSEMENT corporelles ou des dégâts autour de l’appareil DANGER! NE JAMAIS UTILISER DE L’ESSENCE Ne jamais utiliser un combustible hautement volatile comme de l’es- sence, etc. -
Page 7: Avertissements
AVERTISSEMENTS Vérifiez qu’il n’y ait aucune fuite de combusti- N’utilisez jamais votre appareil à côté de rideaux ble. Verrouillez le bouchon du réservoir ferme- ou de quelque chose d’inflammable. ment et retournez-le afin de vérifier qu’il n’y ait aucune fuite de combustible. Placez votre appareil à... -
Page 8: Precautions Speciales Pour Votre Securite
PRECAUTIONS SPECIALES POUR VOTRE SECURITE AVERTISSEMENTS Faites attention à la fiche de courant. ● Ne déposez jamais votre appareil ou un objet sur le cordon d’alimentation électrique. ● Écartez le cordon de la source de chaleur. Enfoncez correctement la fiche dans la prise jusqu’à la limite possible. ●... -
Page 9: Nomenclature
NOMENCLATURE Façade Réservoir à combustible Jauge de contrôle de combustible Porte du compartiment de réservoir Poignée Panneau de contrôle Bouchon Brûleur Joint (noir) Fenêtre de contrôle Attention à ne pas perdre Grille de propulsion d’air chaud Filtre du pointeau Socle Pointeau Partie arrière: Réservoir fixe... -
Page 10: Panneaux De Contrôle Pour Sre302
NOMENCLATURE Panneaux de contrôle pour SRE302 TÉMOIN ABSORPTION BOUTON/TÉMOIN TIMER Pour la programmation de l’heure du Timer, le té- D’ODEUR moin TIMER est allumé vert: la fonction Timer est Le témoin est allumé : en statut d’attente. la fonction absorption d’odeur est activée à... -
Page 11: Panneaux De Contrôle Pour Sre4602
NOMENCLATURE Panneaux de contrôle pour SRE4602 TÉMOIN ABSORPTION BOUTON/TÉMOIN TIMER D’ODEUR Pour la programmation de l’heure du Timer, le témoin TI- Le témoin est allumé : MER est allumé vert: la fonction Timer est en statut d’at- la fonction absorption tente. -
Page 12: Indicateurs Digitaux
Indicateurs digitaux Signalent le préchauffage, les pannes, l’altitude, la tempéra- ture, l’heure et l’heure programmée pour le Timer. ● Préchauffage Indication du niveau de com- ● Pannes bustible Clignote + émet un bruit ● Le témoin altitude ● L’appareil émet un bruit et le té- allumé. -
Page 13: Préparation
PREPARATION Déballage ● Enlevez la feuille de protection du dessus. ● Ouvrez le couvercle de réservoir et enlevez ce qui sert à caler le réservoir. ● Enlevez les bandes adhésives. ● Gardez la boite pour tout stockage ou transport. Quand vous branchez la fiche, la Préparation à... - Page 14 COMMENT DISTINGUER DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUF- FAGE ET DU GASOIL ? Trempez un doigt dans le liquide et soufflez sur votre doigt. - Combustible liquide pour appareil de chauffage mobile: reste mouillé - Gasoil: sèche directement STOCKAGE DU COMBUSTIBLE LIQUIDE POUR APPAREIL MOBILE DE CHAUFFAGE.
-
Page 15: Remplissage Du Réservoir
Remplissage du réservoir *Le remplissage du réservoir doit se faire (sécurité contre l’incendie): - Appareil à l’arrêt - Dans un autre local que celui où est installé le chauffage Dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nu. -
Page 16: Allumage
ALLUMAGE Pour SRE302 Pour SRE4602 TIMING Allumage Appuyez sur la touche ON Le témoin On va devenir rouge. Le témoin rouge sous toute forme de puissance demandée. Le préchauffage commence avec « 05 » qui s’affiche sur l’écran digital. Le marquage évolue de 04, 03, 02, 01 et après 2 minutes la combustion com- mence et de l’air chaud sera généré. -
Page 17: Extinction
EXTINCTION Extinction Appuyez sur le bouton OFF ● Les flammes disparaissent et le témoin ON s’éteint. ● Le témoin absorption d’odeur reste allumé pendant le cycle d’extinction puis s’éteint *La rotation du ventilateur peut faire plus de bruit quand le système d’absorption d’odeur est ac- tivé. -
Page 18: Reglage De La Temperature De La Piece
REGLAGE DE LA TEMPERATURE DE LA PIECE Pour SRE302 TIMING Pour SRE4602 L’appareil est préprogrammé pour élever la température à 20°C. Ceci est modifiable en poussant sur le bouton sélection de la tempéra- ture. Ce système ajustera automatiquement la température en fonction de la température programmée. -
Page 19: Réglage De L'heure
REGLAGE DE L’HEURE Réglage de l’heure L’heure peut être réglée en mode ON ou OFF Appuyez sur la touche MODE une fois ou deux fois pour faire apparaître l’heure sur le tableau digital. L’affichage digital indique « - : - - » ●... -
Page 20: Timer
MODE TIMER Pour SRE302 TIMING Pour SRE4602 Mode Timer Le mode Timer ne peut être utilisé qu’après réglage de l’heure. Quand le bouton Timer est enfoncé, un son se fera entendre quand l’heure sera affichée. Appuyez sur le bouton ON. ●... -
Page 21: Sécurité Enfant
VERROUILLAGE - SECURITE ENFANT VERROUILLAGE - SECURITE ENFANT (SRE 4602 uniquement) Appuyez sur le bouton « Child Lock » durant 3 se- condes. La fonction Verrouillage sécurité enfant se fera entendre par un bip. Quand l’appareil est Off : Suppression de la fonction Timer Toutes fonctions excepté... - Page 22 AVERTISSEMENTS SECURITE AIR-SENSOR (breveté) Cet appareil de chauffage a été conçu avec un dispositif de sécurité air-sensor basé sur la mesure directe de CO2 dans la pièce. Des conditions anormales d’emploi de votre appareil (mauvaise com- bustion, mauvaise ventilation, emploi dans une pièce contenant du CO2) peuvent causer l’extinction automatique de celui-ci.
-
Page 23: Entretien
ENTRETIEN Avertissement! Tout entretien doit se faire appareil éteint, en enlevant le fiche de la prise et quand l’appareil est tout à fait froid. Ne démontez jamais les systèmes de sécurité, la pompe électromagnétique ou tous compo- sants électriques. Le nettoyage et l’entretien ne doit pas être fait par un enfant sans surveillance Après chaque emploi ●... -
Page 24: Au Moins Une Fois Par Mois
AVERTISSEMENT! Enlevez la poussière ou corps étranger entre les espaces de la grille de façade Au moins une fois par an : Poussez l’appareil pendant qu’il fonctionne pour vérifier que le système Auto Shut Off fonctionne bien et que les flammes s’éteignent. Au moins une fois par mois: Vérifiez le pointeau. -
Page 25: Entretien Courant
ENTRETIEN Avertissement! Lorsque vous enlevez le combustible liquide de votre réservoir, assurez-vous que l’appareil soit bien éteint et débranché. Trou permettant le drainage de l’eau et du combustible hors du réservoir fixe Éteignez l’appareil. Enlevez le pointeau en suivant la procédure d’entretien du pointeau dans les pages précédentes. -
Page 26: Guide Des Problèmes
GUIDE DES PROBLEMES Les situations suivantes peuvent se présenter durant un fonctionnement nor- mal. Vérifiez d’abord les causes potentielles de panne avant de consulter votre revendeur. Description Cause et Solution De la fumée et une odeur émanent Le revêtement de la chambre de combustion ou la pous- de l’appareil sière brûlent. - Page 27 GUIDE DES PROBLEMES Des codes d’erreurs avec les signaux lumineux signalent des problèmes. Pour SRE 302 TIMING Pour SRE 4602 Codes erreurs / Témoins Indications lumineux ● Le bouton ON a été enfoncé durant plus de 5 secondes ● L’allumage ne se fait pas ou les flammes ne sont pas stables.
-
Page 28: Procedures De Retablissement
● Si un rétablissement à la normal n’est pas obtenu ou si l’appareil montre un code d’erreur non re- pris dans la liste, débranchez l’appareil et ensuite replacez correctement la fiche dans la prise et appuyez sur le bouton ON. ●... -
Page 29: Remplacement De Pieces
REMPLACEMENT DE PIECES Dans le cas où des pièces doivent être remplacées, contactez votre revendeur le plus proche. ● Ne réutilisez pas une pièce défectueuse ou cassée. Toute réparation doit être faite dans les règles de l’art. En France, par l’intermédiaire de notre filiale française, Lignes Plus, il vous est possible de vous procurer les pièces détachées de votre appareil à... -
Page 30: Spécifications
SPECIFICATIONS SPECIFICATIONS MODELES SRE 302 SRE 4602 Type Gazéification à injection directe Allumage Bobine à haute tension Combustible Combustible liquide pour appareil mobile de chauffage Consommation en combustible Moyen (g/h) Consommation en 0.32 l/h 0.49 l/h combustible Moyen 0.20 l/h 0.28 l/h... - Page 31 FRANCE LIGNE PLUS S.A. Synergie Park 15, rue Pierre et Marie Curie 59260 LEZENNES Fax.: 03.28.800.414 E-Mail: sav@ligne-plus.com WEB: www.ligne-plus.com TECNO AIR SYSTEM s.r.l. ITALIA Via Piovega, 10 31010 PADERNO DEL GRAPPA ITALIA Tél.: (423) 94.88.00 Fax.: (423) 94.88.21 TECNOLOGIE E SISTEMI PER TRATTAMENTO ARIA LINEA PLUS Pol.
