- RACCORDEMENT DE LA CARTE MASTER Wi-Fi
ATTENTION: L'utilisation du produit à l'intérieur de conteneurs en métal peut causer un mauvais fonctionnement du système. Il est donc recommandé dans ces cas,
d'ajouter l'antenne code ACG5451 à appliquer au carter métallique pour une parfaite réception/ transmission des signaux.
ATTENTION: EST IMPORTANT DE SÉLECTIONNER SUR CENTRALE DE COMMANDE LA FONCTION PRÉ-CLIGNOTEMENT (SI DISPONIBLE).
On conseille de se mémoriser sur la fiche commande moteur un temps de fermeture automatique pas supérieure à une minute.
Vérifier la présence de un fusible de protection en série sur secondarie de la centrale de commande. En cas elle ne soit pas présente, relier en série à l'alimentation du MASTER
un fusible retardé de T 200 mA.
- Débrancher le tableau de commande de l'automatisme.

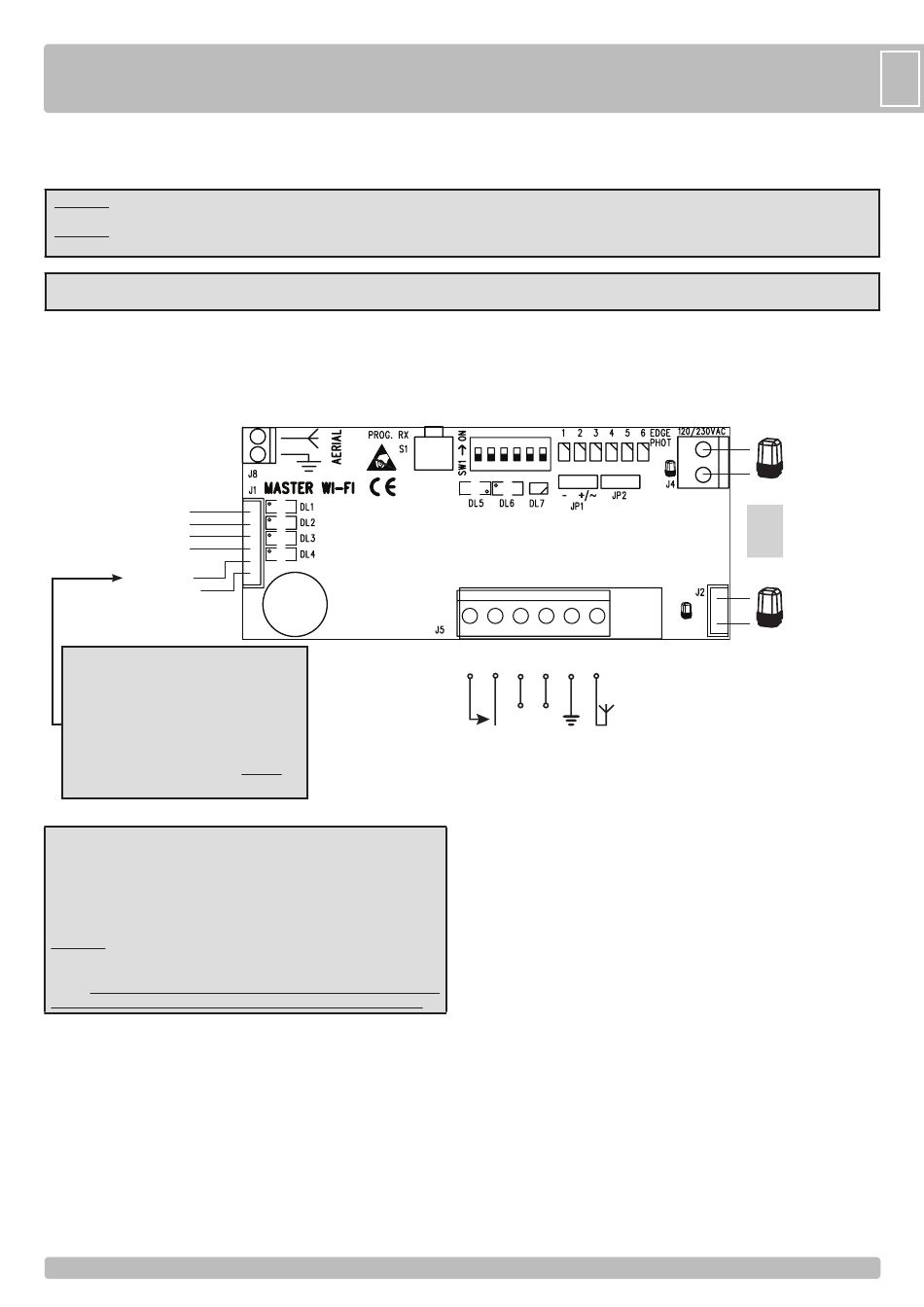

- Brancher ou raccorder la carte MASTER Wi-Fi comme indiqué sur le schéma suivant.
l'ouverture de la grille se produit environ 2 secondes après qu'il a donné une commande par radio ou sur le bouton. C'es pour permettre à la fiche MASTER Wi-Fi de vérifier la présence et
le correct fonctionnement des sûretés mémorisées.
PED
fil vert
COM fil gris
EDGE
fil jaune
PHOT.N.C. fil noir
BOUTON DE COMMANDE
fil blanc
A/D+ TEST fil marron
10 9
Le système Wi-Fi fonctionne normalement s'il
gère toutes les radio commandes (avec son
module radio 433 MHz) et filaires (avec son
fil blanc).
En cas d'utilisation de récepteurs radio et
de commandes filaires déjà (donc extérieurs
au Système Wi-Fi), pour un fonctionnement
regulier il faut les lier à travers le fil blanc du
MASTER Wi-Fi.
!
* Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à
120/230V ac
** Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à
12/24V ac/dc ATTENTION RESPECTER LES POLARITES
La connexion est obligatoire, même au cas où il n'y ait pas un clignoteur
dans le système.
ATTENTION: Toujours connecter la sortie du clignoteur de la centrale de
commande à la carte MASTER Wi-Fi dans une des bornes prévues à cet effet,
selon que le clignoteur est alimenté à 230V ou à les fils du connecteur J2 pour
12/24V. Si le raccordement n'est pas correct, la porte ne devrait pas fonctionner
et le bipper devrait émettre quatre bips signalant le mauvais branchement.
COMMANDE PIETONNE (fil gris COM, fil vert PED) dédiée à la commande piétonne de
la porte via ondes radio.
ENTREE BARRE PALPEUSE (fil gris COM, fil jaune EDGE) dédiée aux sécurités de la
barre palpeuse.
Attention: le cavalier présent sur les bornes BARRE PALPEUSE des tableaux de commande
doit être retiré.
ENTREE PHOTOCELLULES (fil gris COM, fil noir PHOT) dédiée aux sécurités
des photocellules.
Attention: le cavalier présent sur les bornes COM-PHOT des tableaux de commande RIB
doit être retiré.
6 5 2 1
+ -
6 5 4 3 2 1
+ -
BOUTON DE COMMANDE (fil gris COM, fil blanc BOUTON N.O.)
Déconnecter chaque commandes filaires de la centrale de commande et le connecter à fil
blanc de MASTER Wi-Fi.
RACCORDEMENT DE L'ENTREE AUTOTEST (fil marron A/D+ TEST) pour le respect
de la norme EN13849-2:2008
- Si le tableau électrique utilisé dispose d'un autotest, placer le cavalier JP1
comme indiqué dans le "TABLEAUX ELECTRONIQUES RIB HABILITES AU CONTROLE
AUTOTEST"ou sur la base de la alimentation fournie par le tableaux de commande utilisé
(voir le relatif manuel).
- Raccorder la sortie autotest du tableau de commande à la borne A/D+ TEST de la carte
MASTER Wi-Fi afin de pouvoir contrôler le système après chaque ouverture complète de
l'automatisme.
- La fermeture ne s'effectue que si la carte MASTER Wi-Fi a passé le test.
- Si le test de la carte MASTER Wi-Fi s'avère négatif, le tableau de commande
bloque l'automatisme, la LED bicolore sur la carte MASTER Wi-Fi correspondant à la
sécurité en panne clignote rouge/vert en alternance.
- Le bipper émet un bip pendant 1 minute pour signaler le dysfonctionnement.
- L'état d'alarme se renouvelle pendant 1 minute après une demande d'ouverture/fermeture.
Si le tableau ne dispose pas d'un autotest, le test de contrôle aest ignoré.
13
13
*
120/230V ac
!
+
**
-
12/24V ac/dc
12/24V ac/dc
1
centrale antenne 433 MHz
2
masse antenne 433 MHz
3
alimentation négative 12/24V ac/dc
4
alimentation positive 12/24V ac/dc
5-6 à raccorder à la centrale de commande à l'entrée
du commande d'ouverture/fermeture totale
F
