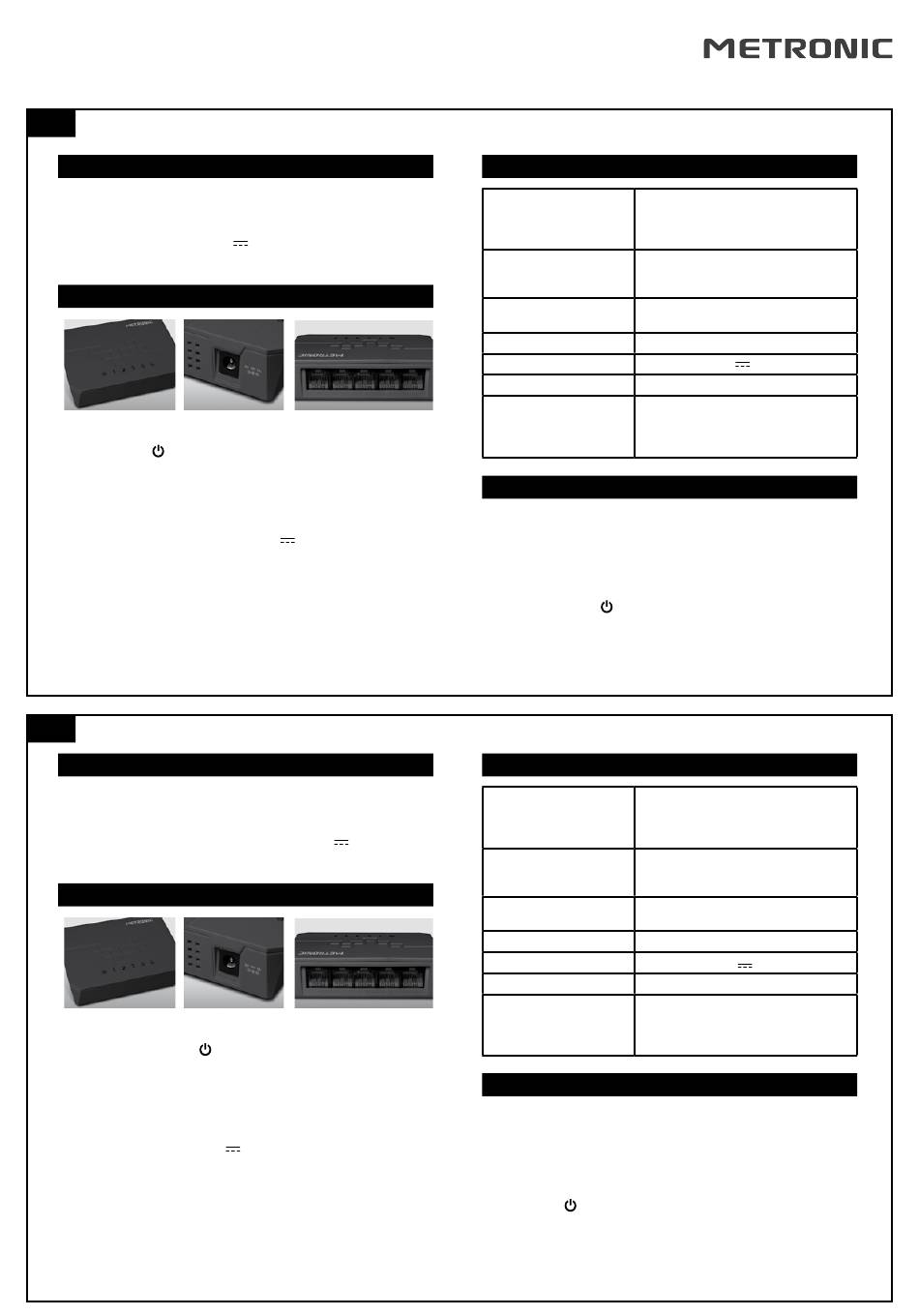

Switch Ethernet 5 ports / 5 poorten Ethernet switch /
5 Port Ethernet Switch
FR
1. Contenu de l'emballage :
Merci de vérifier la présence et l'état des différents éléments contenus dans
l'emballage. Ceux-ci sont listés ci-dessous :
- 1 switch Ethernet
- 1 alimentation 230V ~ 45mA / 5V
- 1 guide d'utilisation
2. Descriptif de l'appareil :
Panneau de contrôle
Prise d'alimentation
• Voyant power (
) : Allumé vert lorsque l'appareil est sous tension.
• Voyants 1 2 3 4 5 : 1 voyant par port. Lorsqu'il est vert cela indique qu'un
appareil est connecté sur le port correspondant. Lorsqu'il est clignotant,
des données sont envoyées ou reçues sur le port.
• Prise d'alimentation : sur le connecteur, ne branchez que l'alimentation
fournie avec l'appareil (230V ~ 45mA / 5V
Directives CEM et basse tension n'est garantie qu'avec l'alimentation sec-
teur fournie. Si vous êtes amené à changer l'alimentation secteur, utilisez
impérativement une alimentation avec la même tension de sortie, et un
courant égal ou supérieur au courant indiqué sur l'appareil.
• Connecteurs RJ45 : utiliser des câbles réseau (câbles Ethernet RJ45),
blindés de préférences, pour effectuer les interconnexions entre les dif-
férents appareils.
NL
1. inhoud van de verpakking :
Gelieve de aanwezigheid van de volgende elementen in de verpakking na te
kijken. Deze zijn hieronder gelijst :
- 1x Ethernet switch
- 1x gestabiliseerde stroomvoeding 230V ~ 45mA / 5V
- 1x handleiding
2. beschrijving apparaat :
contrôle paneel
stroomtoevoer kabel
• licht aanduiding Power ( ) : groen licht als stroomvoeding.
• 1 2 3 4 5 licht aanduidind : 1 lampje per poort. Wanneer hij groen is deelt
dat mede dat een apparaat op de overeenkomstige haven wordt aanges-
loten. Knipperlicht betekent dat data verzend worden of inkomen op deze
poort.
• Stroomtoevoer : Op de connector alleen de bijgeleverde stroomtoevoer
gebruiken (230V ~ 45mA / 5V
switch schade brengen.
• RJ45 connecties : Gebruik netwerk kabels (Ethernet RJ45 Kabels) liefst
beveiligd, om de interconnecties tussen de apparaten te maken.
600mA
Connecteurs RJ45 (X5)
600mA). La conformité aux
600mA
RJ45 aansluitingen (X5)
600mA). Een ander materiaal kan de
3. Caractéristiques générales :
Normes et protocoles
IEEE 802.3 : Ethernet
acceptés
IEEE 802.3u : Fast Ethernet
IEEE 802.3x : Flow control
CSMA/CD
Interface
RJ45 : 10 BASE-T, 100 BASE-TX avec
reconnaissance automatique des câbles
croisés et droits
Câble réseau
2 paires UTP/STP de catégories 5, 5e
ou plus
Consommation électrique
4,2 Watts au maximum
Alimentation
230V ~ 45mA / 5V
Taille
98 mm x 26 mm x 70 mm (Lx H x P)
Conditions d'utilisation
Température de service : 0°C à 50°C
Température de stockage : -30°C à 60°C
Hygrométrie de service : 10% à 90%
Hygrométrie de stockage : 5% à 95%
4. Installation de l'appareil :
- Installez le switch à proximité d'une prise secteur tout en faisant attention
de laisser suffisamment d'espace autour de l'appareil pour la ventilation.
- Connectez le switch RJ45 avec les éléments de votre réseau (modem
ADSL, ordinateur...) à l'aide de câbles RJ45 cat.5 ou plus.
- Insérez le cordon d'alimentation dans la prise du switch et branchez
l'alimentation sur une prise secteur (230 Volts).
- Vérifiez que le voyant
est bien allumé.
- Vérifiez que le voyant est allumé sur le panneau de contrôle pour chaque
appareil connecté.
- Votre switch peut maintenant être utilisé.
3. Algemeen Kenmerken :
Normen en protocolen die
IEEE 802.3 : Ethernet
aanvaard worden
IEEE 802.3u : Fast Ethernet
IEEE 802.3x : Flow control
CSMA/CD
Interface
RJ45 : 10 BASE-T, 100 BASE-TX met
automatische herkenning van rechte en
gekruiste kabels
Netwerk kabel
2 paar UTP/STP van categorie 5, 5e of
groter
energie verbruik
4,2 Watts maximum
stroom toevoer
230V ~ 45mA / 5V
Afmetingen
98 mm x 26 mm x 70 mm (LxHxD)
Gebruiksvoorwaarden
Gerbruikstemperatuur : 0°C tot 50°C.
Stockage temperatuur : -30°C tot 60°C.
Gebruikshygrometrie 10% tot 90%.
Sockage hygrometrie 5% tot 95%.
4. Installatie van het apparaat :
- Plaats de switch in de nabijheid van een stroombron en let erop om genoeg
plaats te laten om ventilatie toe te laten.
- Sluit de RJ45 switch aan met andere onderdelen van uw netwerk (ADSL
modem, computer...) door middel van RJ45 kabels cat 5 of hoger.
- Sluit uw switch aan op 230volts stroomtoevoer door middel van de
stroomtoevoerkabel.
- Kijk na of de «
» lichtaanduider brandt.
-
Controleert dat het controlelampje op het paneel van controle voor elk
aangesloten apparaat wordt aangestoken.
- Uw switch kan nu in gebruik worden genomen.
Ref. 495280
MET348
600mA
600mA
