FRANÇAIS

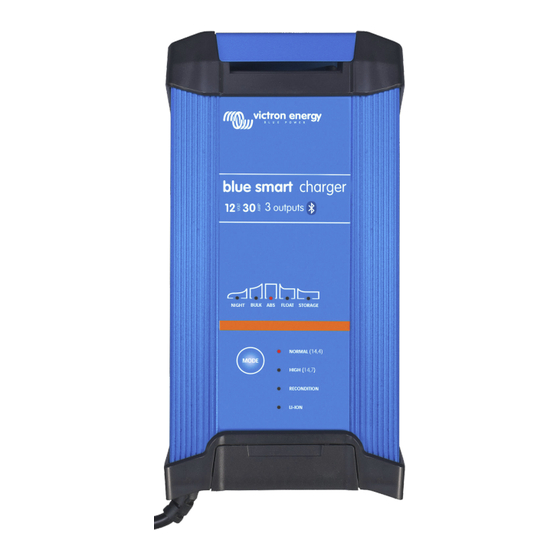

Chargeur Blue Smart IP22
12V - 15/20/30 A | 24 V - 8/12/16 A | 230/240 VCA
Rev. 03 09/2021

Publicité

Table des Matières
loading

Manuels Connexes pour Victron energy Blue Smart IP22

Sommaire des Matières pour Victron energy Blue Smart IP22

  • Page 1 FRANÇAIS Chargeur Blue Smart IP22 12V - 15/20/30 A | 24 V - 8/12/16 A | 230/240 VCA Rev. 03 09/2021...

  • Page 2: Table Des Matières

    Chargeur Blue Smart IP22 Table des matières 1. Consignes de sécurité ......................1 2. Manuel de démarrage rapide ....................... 2 3. Fonctions ..........................3 4. Fonctionnement ........................5 4.1. Algorithme de charge ....................... 5 4.2. Compensation de température ..................... 6 4.3.

  • Page 3: Consignes De Sécurité

    Chargeur Blue Smart IP22 1. Consignes de sécurité MISE EN GARDE : LISEZ ET RESPECTEZ TOUTES LES CONSIGNES DE SÉCURITÉ • Assurez-vous que la zone autour de la batterie et du chargeur est correctement ventilée. • Ne couvrez pas le chargeur et ne placez aucun objet sur le chargeur.

  • Page 4: Manuel De Démarrage Rapide

    Chargeur Blue Smart IP22 2. Manuel de démarrage rapide Branchez les câbles CC au chargeur, puis à la batterie ou aux batteries. Assurez-vous qu'il y a une bonne connexion électrique et que les bornes ne sont pas à proximité d'objets aux alentours pouvant causer un court-circuit.

  • Page 5: Fonctions

    Chargeur Blue Smart IP22 3. Fonctions a. Configuration et supervision Bluetooth (à travers l'application VictronConnect) Configurez, surveillez ou mettez à jour facilement le micrologiciel du chargeur à l’aide de l’application VictronConnect et d’un appareil compatible Bluetooth (comme un téléphone portable ou une tablette).
  • Page 6 Chargeur Blue Smart IP22 k. Mode faible intensité (low current mode) Il s'agit d'un mode en option qui limite le courant de charge maximal à un niveau réduit de manière significative. Il est recommandé de l'utiliser lorsqu'un chargeur transmettant un courant de charge élevé recharge des batteries ayant une capacité...

  • Page 7: Fonctionnement

    Chargeur Blue Smart IP22 4. Fonctionnement 4.1. Algorithme de charge La gamme de chargeurs Victron Blue Smart sont des chargeurs de batterie intelligents à plusieurs phases, spécialement conçus pour optimiser chaque cycle de recharge et maintenir la recharge sur de longues périodes.

  • Page 8: Compensation De Température

    Chargeur Blue Smart IP22 4.2. Compensation de température La gamme de chargeurs Victron Blue Smart compense automatiquement la tension de recharge configurée en fonction de la température ambiante (sauf pour le mode Li-ion ou si cette fonction est désactivée manuellement).

  • Page 9: Début D'un Nouveau Cycle De Recharge

    Chargeur Blue Smart IP22 4.3. Début d’un nouveau cycle de recharge Un nouveau cycle de charge commencera quand : a. La phase Bulk prend fin et que la sortie de courant atteint le courant de recharge maximal pendant quatre secondes (en raison d’une charge connectée simultanément).

  • Page 10: Estimation Du Temps De Charge

    Chargeur Blue Smart IP22 4.4. Estimation du temps de charge Une batterie au plomb atteint un état de charge (SoC) d'environ 80 % lorsque l'étape de charge Bulk est achevée. La durée de la phase bulk T peut être calculée avec la formule T = Ah / I, où...

  • Page 11: Configuration

    Chargeur Blue Smart IP22 5. Configuration 5.1. Utilisation du bouton MODE Trois modes de charge sont disponibles. Ils sont faciles à choisir et adaptés à la plupart des types de batteries les plus communs. L'option d'une étape de remise en état peut être incluse (sauf en mode Lithium-Ion).

  • Page 12: Utilisation De Victronconnect

    Chargeur Blue Smart IP22 5.2. Utilisation de VictronConnect Avec la gamme de chargeurs Blue Smart, vous pouvez aussi choisir un mode de recharge intégré et définir d’autres paramètres généraux depuis un appareil compatible Bluetooth (comme un téléphone portable ou une tablette), à l’aide de l’application VictronConnect.
  • Page 13 Chargeur Blue Smart IP22 e. Lors de la connexion initiale, une requête de couplage Bluetooth apparaitra et demandera le code PIN Bluetooth. Saisissez le code PIN par défaut 000000. Accédez au menu des paramètres en sélectionnant l'icône « Configuration » (engrenages) dans le coin du haut à droite.

  • Page 14: Bluetooth

    Chargeur Blue Smart IP22 5.3. Bluetooth 5.3.1. Modification du code PIN. Pour éviter une connexion Bluetooth non autorisée, il est fortement recommandé de modifier le code PIN par défaut. Pour modifier le code PIN Bluetooth : a. Terminez le couplage Bluetooth initial et la connexion en utilisant le code PIN par défaut (000000).
  • Page 15 Chargeur Blue Smart IP22 e. Saisissez le courant et le nouveau code PIN (deux fois), puis sélectionnez OK. Évitez de saisir un code PIN évident facile à deviner, tel que 111111 ou 123456. Page 13 Configuration...

  • Page 16: Réinitialisation Du Code Pin

    Chargeur Blue Smart IP22 5.3.2. Réinitialisation du code PIN Si le code PIN est oublié ou perdu, il peut facilement être réinitialisé avec le code par défaut 000000 en utilisant l'application VictronConnect ou le bouton MODE sur le chargeur. En utilisant VictronConnect, Pour réinitialiser le code PIN Bluetooth :...

  • Page 17: Désactivation De La Fonction Bluetooth

    Chargeur Blue Smart IP22 5.3.3. Désactivation de la fonction Bluetooth La communication Bluetooth peut être entièrement désactivée si on le souhaite. En général, il n'est pas nécessaire de désactiver le Bluetooth puisque les accès non autorisés sont protégés par un code PIN.

  • Page 18: Réactivation Du Bluetooth

    Chargeur Blue Smart IP22 5.3.4. Réactivation du Bluetooth Il est possible d'activer à nouveau la fonction Bluetooth en utilisant le bouton MODE. Pour réactiver le Bluetooth : a. Maintenez le bouton MODE (sur le chargeur Blue Smart) enfoncé pendant 10 secondes.

  • Page 19: Réinitialisation Du Système

    Chargeur Blue Smart IP22 5.4. Réinitialisation du système Il est possible de réinitialiser entièrement le système complet pour restaurer tous les paramètres concernant le chargeur/la batterie à leurs valeurs par défaut en utilisant l'application VictronConnect. Notez que cette opération ne réinitialisera pas les paramètres liés au Bluetooth, comme le code PIN ou les données de couplage.

  • Page 20: Surveillance

    Chargeur Blue Smart IP22 6. Surveillance Le fonctionnement du chargeur et les statistiques de recharge peuvent être supervisés de près en direct ou après le cycle de charge avec un appareil ayant la fonction Bluetooth activée (téléphone portable ou tablette) à travers l'application VictronConnect.

  • Page 21: Écran Graphique

    Chargeur Blue Smart IP22 6.2. Écran graphique L'écran GRAPH permet d'avoir une représentation graphique facile à comprendre de chaque étape de charge en ce qui concerne la tension de la batterie et le courant de charge. L'étape de charge actuelle est également mise en évidence et notifiée en dessous avec une brève explication.

  • Page 22: Écran D'historique

    Chargeur Blue Smart IP22 6.3. Écran d'historique L'écran HISTORY est une référence très puissante puisqu'il affiche les données d'utilisation historiques au cours de la durée de vie du chargeur, ainsi que les statistiques détaillées des 40 derniers cycles de charge (même si le cycle de charge n'est que partiellement terminé).
  • Page 23 Chargeur Blue Smart IP22 a. Statistiques du cycle de recharge Résumé du cycle graphique à barres extensible montrant le temps passé à chaque étape, et la capacité de charge fournie (en Ah) durant chaque étape de charge. ii. État confirme si le cycle de charge est terminé avec succès ou s'il a été terminé tôt/interrompu pour quelle que raison que ce soit, y compris la raison/cause.

  • Page 24: Configuration Avancée

    Chargeur Blue Smart IP22 7. Configuration avancée Dans des cas d'utilisation spécifiques pour lesquels les modes de charge intégrés ne sont pas adaptés/idoines pour le type de batterie qui est rechargée, ou si le fabricant de la batterie recommande des paramètres de charge spécifiques et qu'un réglage plus ajusté...
  • Page 25 Chargeur Blue Smart IP22 Les paramètres du menu avancé (avec le mode expert désactivé) comprennent : a. Préréglage de la batterie Le menu déroulant de préconfiguration de la batterie (« Battery preset ») permet de choisir parmi les différentes options : Préréglage intégré...

  • Page 26: Paramètres Du Mode Expert

    Chargeur Blue Smart IP22 7.2. Paramètres du mode expert Le mode Expert étend le menu de configuration avancée afin d'inclure davantage de paramètres spécialisés. Page 24 Configuration avancée...
  • Page 27 Chargeur Blue Smart IP22 Pour accéder au mode Expert et disposer de davantage de paramètres avancés, entrez dans le menu de Configuration avancée et activez le mode Expert. Les paramètres supplémentaires dans le menu avancé avec le mode expert activé comprennent : a.

  • Page 28: Fonction Alimentation Électrique

    Chargeur Blue Smart IP22 7.3. Fonction Alimentation électrique Les chargeurs de la gamme Victron Blue Smart sont également adaptés à une utilisation en tant qu’alimentation CC, pour alimenter un équipement sans batterie connectée (ou simultanément connecté à une batterie). Bien qu'il soit toujours possible d'utiliser le chargeur comme une source d'alimentation sans modifier de paramètres, un mode dédié...

  • Page 29: Spécifications Techniques

    Chargeur Blue Smart IP22 8. Spécifications techniques Chargeur Blue Smart IP22 12 V 15 / 20 / 30 A 24 V 8 / 12 / 16 A Plage de fréquence et de tension d’entrée 180 - 265 VCA | 45 - 65 Hz...
  • Page 30 Chargeur Blue Smart IP22 Chargeur Blue Smart IP22 12 V 15 / 20 / 30 A 24 V 8 / 12 / 16 A Automobile E4-10R Page 28 Spécifications techniques...

  • Page 31: Garantie

    Victron Energy. Victron Energy ne sera pas responsable des dommages collatéraux survenant de l'utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d'acquisition actuel du produit.
