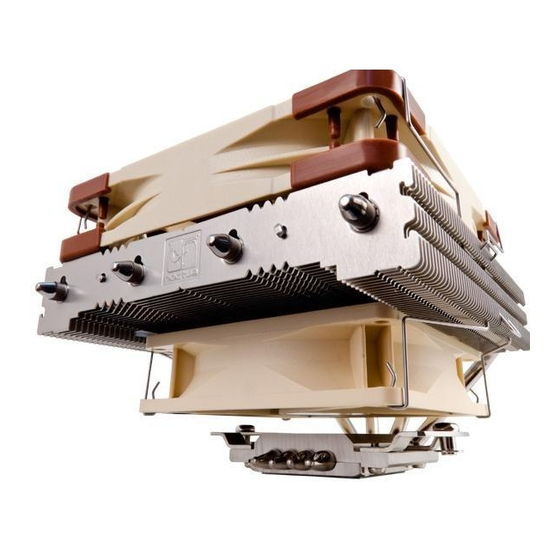

Noctua NH-L12 Ghost S1 Edition Guide D'installation

! LGA115x & LGA1200
Cher client,
nous vous remercions d'avoir choisi le Noctua NH-L12 Ghost S1 Edition.
Le célèbre modèle Noctua NH-L12 s'est imposé comme la meil-
leure solution de refroidissement pour le boîtier aux multiples
récompenses Louqe Ghost S1. Dotée d'un ventilateur unique
NF-B9 PWM 92 mm, la toute nouvelle version appelée « Ghost
S1 Edition » a été spécifiquement conçue pour équiper ce boîtier
et bénéficie de la toute dernière mouture du système de fixation
SecuFirm2™ compatible avec tous les sockets majeurs du marché
dont les Intel LGA1200, LGA115x et AMD AM4. Si on ajoute la pâte
thermique Noctua NT-H2 (seconde génération encore améliorée)
et une garantie fabricant totale de 6 ans, le NH-L12 Ghost S1
Edition s'impose comme la solution ultime des configurations
silencieuses conçues autour du boîtier Louqe Ghost S1.
Profitez pleinement de votre NH-L12 Ghost S1 Edition !
Cordialement,
Roland Mossig, Noctua CEO
Ce guide d'installation vous guidera pas à pas tout au long de la
procédure d'installation du système de fixation SecuFirm2™.
Avant d'installer le ventirad, merci de consulter le guide des compta-
bilités sur notre site Internet (www.noctua.at/compatibility) afin de
vérifier que le ventirad de votre choix est bien compatible avec votre
carte mère. Veuillez vérifier que l'espace disponible au sein du boîtier
est suffisant pour installer le ventirad et qu'il n'existe aucun problème
de compatibilité avec les autres composants (ex : barrettes de mémoire
hautes). Veuillez vérifier très attentivement que ni le dissipateur ni les
agrafes de fixation n'entrent en contact avec la carte graphique ou
toute autre carte PCIe installée. Noctua ne saurait être tenu responsa-
ble en cas de dommages ou pertes dus à un problème de compatibilité.
En cas de problème ou interrogation, n'hésitez pas à consulter
les FAQs accessibles sur notre site (www.noctua.at/faqs) ou à
contacter notre service client via support@noctua.at. Noctua ne
saurait être tenu responsable en cas de dommages ou pertes dus à
un problème de compatibilité. Ce guide est disponible en plusieurs
langues ; merci de consulter les différentes versions sur notre site :
www.noctua.at/manuals
Composants nécessaires :
1x NM-IBP2 contre-plaque 2x NM-IMB3
4x NM-IPS1 entretoises en plastique 4x NM-ITS1
Noctua NH-L12 Ghost S1 Edition| Guide d'installation
1 Démontage de la carte mère
Pour une utilisation du radiateur au sein d'un système existant et
si votre boîtier ne comporte pas d'accès ou de trappe au niveau
du châssis, vous devez tout d'abord démonter la carte mère afin
d'installer la contre-plaque.
2 Fixation de la contre-plaque
Attention : le contre-plaque fournie se fixe par-dessus la contre-
plaque d'origine. Il est donc important de ne pas enlever cette
dernière de votre carte mère.
Mettez en place la contre-plaque à l'arrière de la carte mère de manière
à faire coïncider les boulons avec les trous dédiés à la fixation.
Attention : veillez à ce que les deux trous et la découpe latérale
présents sur la contre-plaque fournie s'alignent parfaitement avec
les vis de la contre-plaque d'origine.
3 Installation des étriers de fixation
Positionnez tout d'abord les entretoises en plastique sur les
boulons de la contre-plaque puis placez les étriers de fixation.
étriers de fixation
vis à main
Attention: il est important d'aligner les étriers de fixation en
fonction de l'orientation finale souhaitée du radiateur.
Orientation A Orientation B
Attention : la partie courbée des étriers de fixation doit pointer
vers l'extérieur.
Vissez les étriers de fixation à l'aide des quatre vis à main.
Attention : il est important de serrer normalement, et sans excès,
les vis jusqu'à leur arrêt (max. torque 0,6 Nm).
4 Application de la pâte thermique
En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout
d'abord bien nettoyer la surface. Appliquez ensuite 1 point de
NT-H2 (diamètre de 3-4 mm) au centre du dissipateur.
Attention : appliquer trop de pâte thermique réduit la conductivité
thermique et donc les performances de refroidissement !
