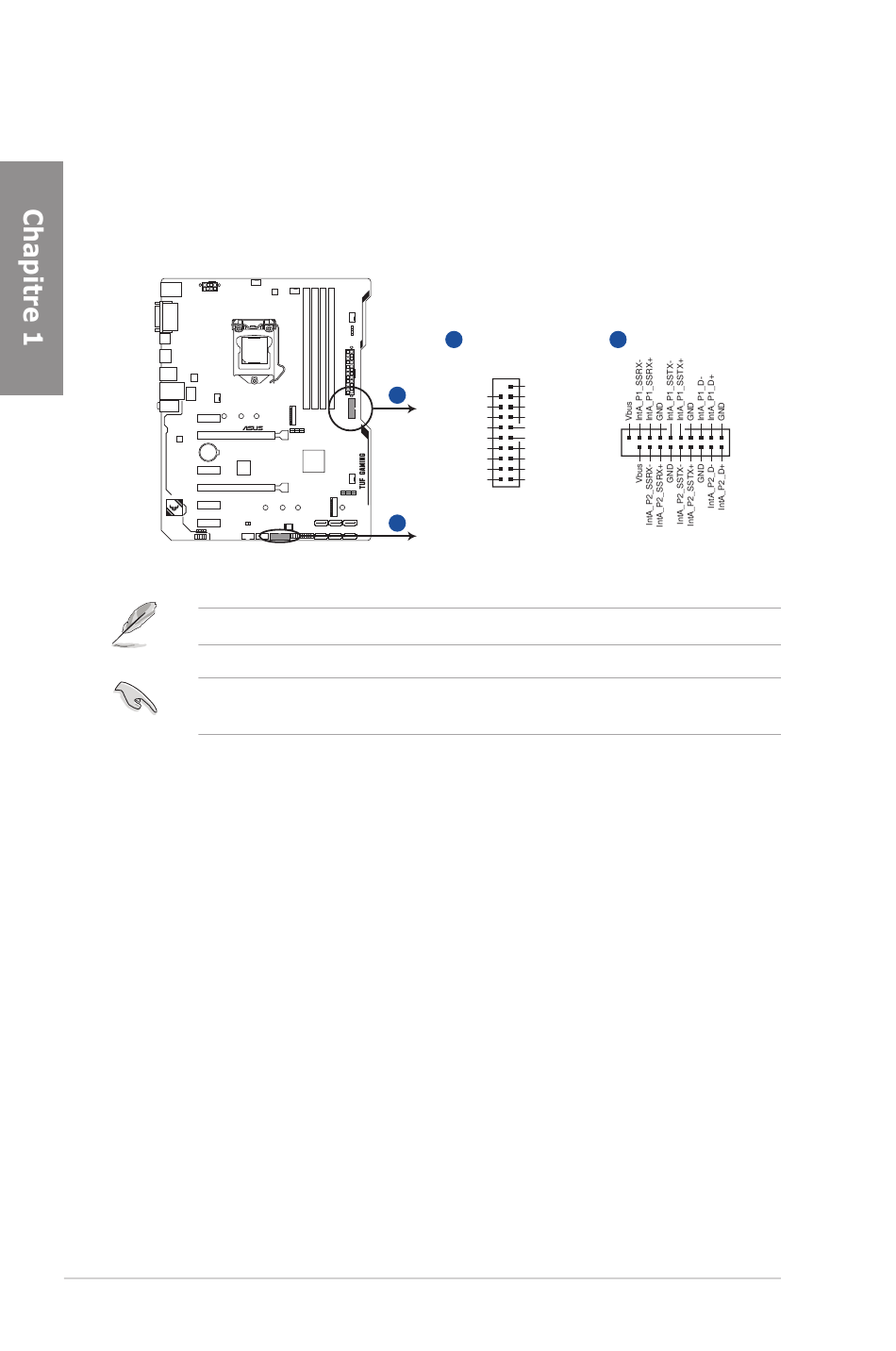

Connecteur USB 3.1 Gen 1 (20-1 pin U31G1_12; U31G1_34)
Ce connecteur est dédié à la connexion de ports USB 3.1 Gen 1 supplémentaires. Ils
sont conformes à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5
Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez
utiliser ce port pour brancher un périphérique USB 2.0.
TUF Z370-PLUS GAMING
TUF Z370-PLUS GAMING USB 3.1 Gen 1 connectors
Le module USB 3.1 Gen 1 est vendu séparément.
Le périphérique USB 3.1 Gen 1 connecté peut fonctionner en mode xHCI ou EHCI en
fonction de la configuration du système d'exploitation.
1-14
A
IntA_P2_SSRX-
IntA_P2_SSRX+
®
IntA_P2_SSTX-
IntA_P2_SSTX+
B
U31G1_12
A
PIN 1
Vbus
Vbus
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
PIN 1
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
GND
IntA_P1_D-
IntA_P2_D-
IntA_P1_D+
IntA_P2_D+
GND
Chapitre 1 : Introduction au produit
U31G1_34
B
