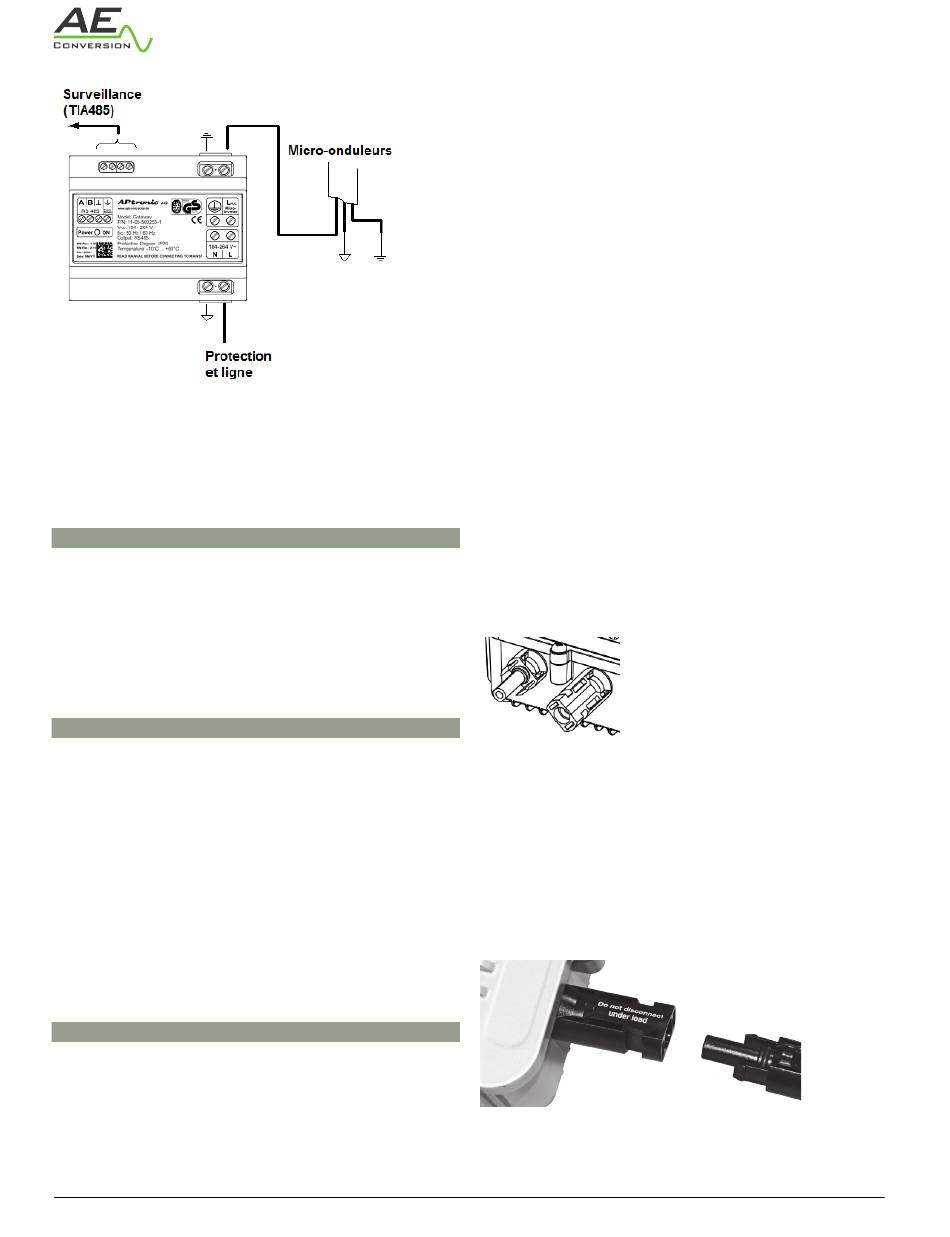

L'AE Conversion Gateway sert à convertir les signaux
Powerline en standard RS-485. Pour plus d'informations
concernant l'AE Conversion PLC-Gateway, consulter le
manuel spécifique du produit. Se reporter au chapitre
6.6.1 pour mettre en place une surveillance simple et à
bas coût avec un ordinateur personnel conventionnel.
6.6.3 Sans communication
Les versions de micro-onduleurs sans communication
ne sont pas prévues pour être soumises à une
surveillance complète au moyen de l'AE Conversion
Datalogger, Gateway ou Software. Dans ce cas,
l'utilisateur peut installer un appareil de surveillance
d'énergie indépendant afin de recueillir les données de
base de l'installation PV.
6.7 Finir le plan d'installation
Le plan d'installation aide à visualiser l'emplacement
physique de chaque micro-onduleur dans votre
installation PV. Cela permettra également de simplifier
la configuration du tableau virtuel en utilisant le logiciel
AP-Solar, qui est inclus dans la livraison.
Utiliser la page vierge page 27 pour enregistrer les
emplacements de chaque micro-onduleur ou créer
votre propre plan vu du dessus de la matrice. Notez les
5 derniers chiffres du numéro de série de l'onduleur
correspondant sur le plan. Avec le logiciel, les 5 derniers
chiffres peuvent être utilisés pour identifier les micro-
onduleurs et les renommer (par ex. onduleur 1,2,3,...)
pour une identification simplifiée.
6.8 Branchement des modules PV
REMARQUE: Installer complètement tous les micro-
onduleurs et tous les raccordements au réseau CA avant
d'installer les modules PV.
Afin de garantir une sécurité maximale contre les
tensions de contact, il est nécessaire de s'assurer que les
câbles de raccordement côté CC venant du générateur
05.2014
PV ne sont pas en contact avec le potentiel de la masse
au cours de l'installation d'un système PV.
AVERTISSEMENT:
- Risque de dommages ! Assurez-vous de la polarité aux
bornes !
- Vérifier d'éventuels défauts de mise à la terre du
générateur PV avant de le brancher sur l'onduleur
Avant de connecter les câbles CC à l'onduleur, vérifiez
si la tension maximale du module PV est adaptée pour
alimenter l'onduleur. La présence d'un module PV
avec une tension trop élevée entraine la destruction
de l'appareil. Attention à l'augmentation de la tension
en circuit ouvert du champ de capteurs à basse
température!
Avant de procéder à l'installation de modules PV,
l'onduleur doit être entièrement installé et les
raccordements CA du réseau entre les onduleurs
doivent être effectués. Installer si possible les modules
PV sur la structure de support au-dessus de l'onduleur
correspondant. Les câbles de raccordement des
modules PV sont reliés à l'onduleur sur les prises mâle et
femelle négatives et positives polarisées MC4.
Avant de commencer, déterminer la polarité du module
PV. Connectez la borne positive du module avec l'entrée
marquée „+" de l'onduleur. Le pôle négatif du module
PV est relié à l'entrée marquée „-" de l'onduleur.
Procéder de même pour raccorder tous les autres
modules PV à l'onduleur sans dépasser le nombre
maximal d'onduleurs dans un circuit.
L'utilisation exacte des connecteurs CC est comme suit:
Poussez le raccord de câble jusqu'à ce qu'il s'enclenche.
Bien contrôler le verrouillage en le tirant avec
précaution sur les connecteurs de câble. Lorsque les
composants sont pleinement engagés, vérifier qu'il n'y
a pas d'angles vifs ou de pliures.
En débranchant les accoupleurs de câbles appuyez sur
la clavette de montage et débrancher le connecteur de
câble.
INV250-45US / INV350-60US / INV500-90US
15
