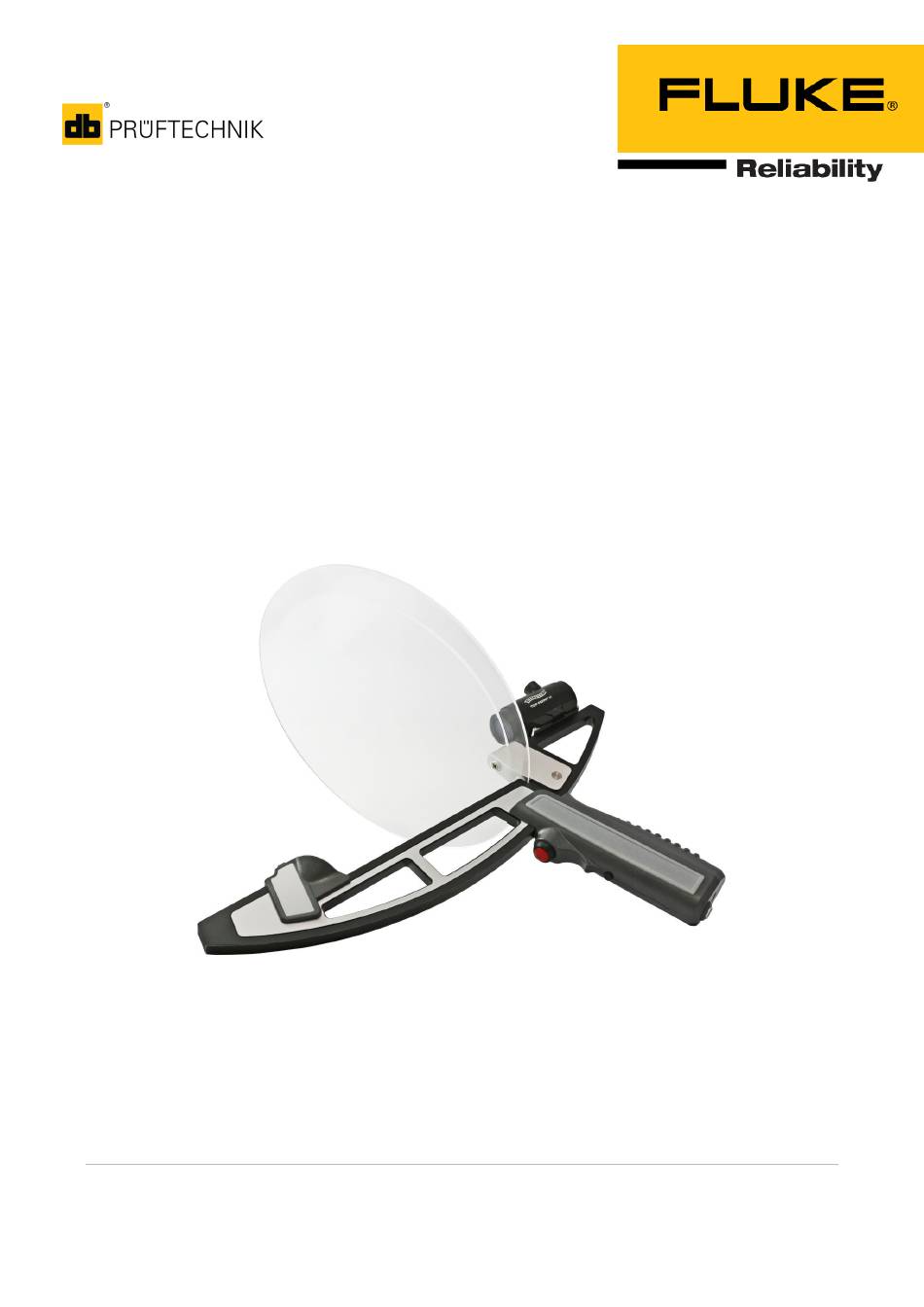

- Page 1 Capteur parabolique DBS 30 pour SONOCHEK Manuel d utilisation ’ Gamme: SON 6.400 Édition : 14.09.18 Référence article : LIT 06.201.FR Traduction du manuel d'instructions original en langue allemande...
- Page 3 FABRICANT Fluke Deutschland GmbH Freisinger Str. 34 85737 Ismaning, Allemagne + 49 89 99616-0 www.pruftechnik.com Mentions légales Le présent manuel et le produit qu’il décrit sont protégés par le droit d’auteur. Les droits des auteurs sont réservés. Toute copie, reproduction, traduction ou communication à un tiers, même partielle et sous quelque forme que ce soit, du présent manuel est interdite sans...
-
Page 4: Table Des Matières
Sommaire Remarques sur ce document ....................... 6 Généralités ............................. 6 Symboles utilisés ........................... 6 Description du capteur parabolique DBS30 ..................7 Applications et utilisation prévue ....................7 Fonctionnement ..........................7 Éléments du capteur ........................8 Raccords du capteur ........................9 Viseur à... - Page 5 Cette page a été volontairement laissée vierge...
-
Page 6: Remarques Sur Ce Document
Capteur parabolique DBS30 Remarques sur ce document Remarques sur ce document 1.1 Généralités Le présent manuel d’utilisation décrit le capteur parabolique DBS30 en tant qu’accessoire pour l’appareil de mesure ultrasonique SONOCHEK. Il contient des informations importantes pour un fonctionnement en toute sécurité et l’ensemble des données pour une utilisation correcte et efficace. -
Page 7: Description Du Capteur Parabolique Dbs30
Description du capteur parabolique DBS30 Capteur parabolique DBS30 Description du capteur parabolique DBS30 2.1 Applications et utilisation prévue Le capteur parabolique permet une détection ultra-précise des ondes ultrasonores sur des distances allant jusqu’à 25 m. Les tâches de contrôle suivantes peuvent être réalisées en association avec SONOCHEK : ... -
Page 8: Éléments Du Capteur
Capteur parabolique DBS30 Description du capteur parabolique DBS30 2.3 Éléments du capteur N° Éléments du capteur Miroir parabolique Viseur à point (modifications possibles dans le cadre du développement du produit, ’ voir le mode d emploi du fabricant) ’ Support du miroir parabolique avec vis de fixation (à l arrière) ’... -
Page 9: Raccords Du Capteur
Description du capteur parabolique DBS30 Capteur parabolique DBS30 2.4 Raccords du capteur N° Raccords Slot pour câble de capteur ’ Port USB (uniquement pour l entretien) Marquage rouge de la position d’enfichage du câble du capteur SONOCHEK 09.2018... -
Page 10: Viseur À Point
Capteur parabolique DBS30 Description du capteur parabolique DBS30 2.5 Viseur à point N° Composant du produit Réglage de la hauteur du point lumineux Réglage de la luminosité (5 niveaux rouge/vert) R/G = Éteint Compartiment de la batterie Réglage latéral du point lumineux SONOCHEK 09.2018... -
Page 11: Marquage De L'appareil / Plaque Signalétique
Description du capteur parabolique DBS30 Capteur parabolique DBS30 ’ 2.6 Marquage de l appareil / plaque signalétique Marquage de la classe de laser : L’avertissement relatif à la sécurité du laser est apposé sur le côté au niveau de la poignée du capteur parabolique DBS30 (voir l’image suivante). - Page 12 Capteur parabolique DBS30 Description du capteur parabolique DBS30 Une étiquette supplémentaire avec un avertissement et des informations quant à la norme utilisée en matière de sécurité du laser et un guide rapide sont fournis séparément (voir aussi le chapitre 5 Caractéristiques techniques). La plaque signalétique est située sur la poignée de l’appareil et doit être disponible en cas de maintenance.
-
Page 13: Utilisation Du Capteur Parabolique Dbs30
Utilisation du capteur parabolique DBS30 Capteur parabolique DBS30 Utilisation du capteur parabolique DBS30 Des lésions aux yeux sont possibles ! Le laser cible (laser classe 2) peut causer de graves dommages aux yeux. Ne regardez jamais dans le faisceau laser. Ne dirigez jamais le laser vers d’autres personnes ou vers des véhicules. -
Page 14: Raccordement Du Capteur À Sonochek
Capteur parabolique DBS30 Utilisation du capteur parabolique DBS30 3.2 Raccordement du capteur à SONOCHEK Des dommages aux connecteurs sont possibles ! Faites attention au marquage avec le point rouge, qui spécifie la position d’enfichage sur la prise et la fiche. ... -
Page 15: Remplacer La Batterie
Utilisation du capteur parabolique DBS30 Capteur parabolique DBS30 3.4.3 Remplacer la batterie Ouvrez le compartiment de la batterie à l’aide d’un tournevis adapté. Remplacez la batterie. Respectez la polarité indiquée sur l’image. Fermez le compartiment de la batterie. 3.5 Nettoyage et maintenance Un mauvais nettoyage et des produits de nettoyage agressifs peuvent endommager le miroir parabolique du capteur. -
Page 16: Mise Au Rebut
Capteur parabolique DBS30 Mise au rebut Mise au rebut Les appareils électriques et électroniques peuvent présenter un risque pour la santé et l’environnement s’ils sont mis au rebut de manière incorrecte. Pour cette raison, ils ne doivent pas être jetés en tant que déchets ménagers généraux conformément à la directive DEEE 2012/19 / UE (directive relative aux déchets d’équipements électriques et électroniques), mais rapportés séparément aux points de collecte prévus à... -
Page 17: Caractéristiques Techniques
Caractéristiques techniques Capteur parabolique DBS30 Caractéristiques techniques Le capteur parabolique permet une détection ultra-précise des ondes ultrasonores sur des distances allant jusqu’à 25 m. Les tâches de mesure suivantes peuvent être réalisées en association avec SONOCHEK : Détection des fuites dans les systèmes d’air comprimé, de gaz et de vide ... - Page 18 Capteur parabolique DBS30 Caractéristiques techniques Accessoire en option Câble de capteur Type de laser Diode laser semi-conductrice Puissance du faisceau < 1,0 mW (conformément à la norme IEC 60825-1:2014 3e édition) laser Écart du faisceau laser 2 mrad Puissance max. du <...
