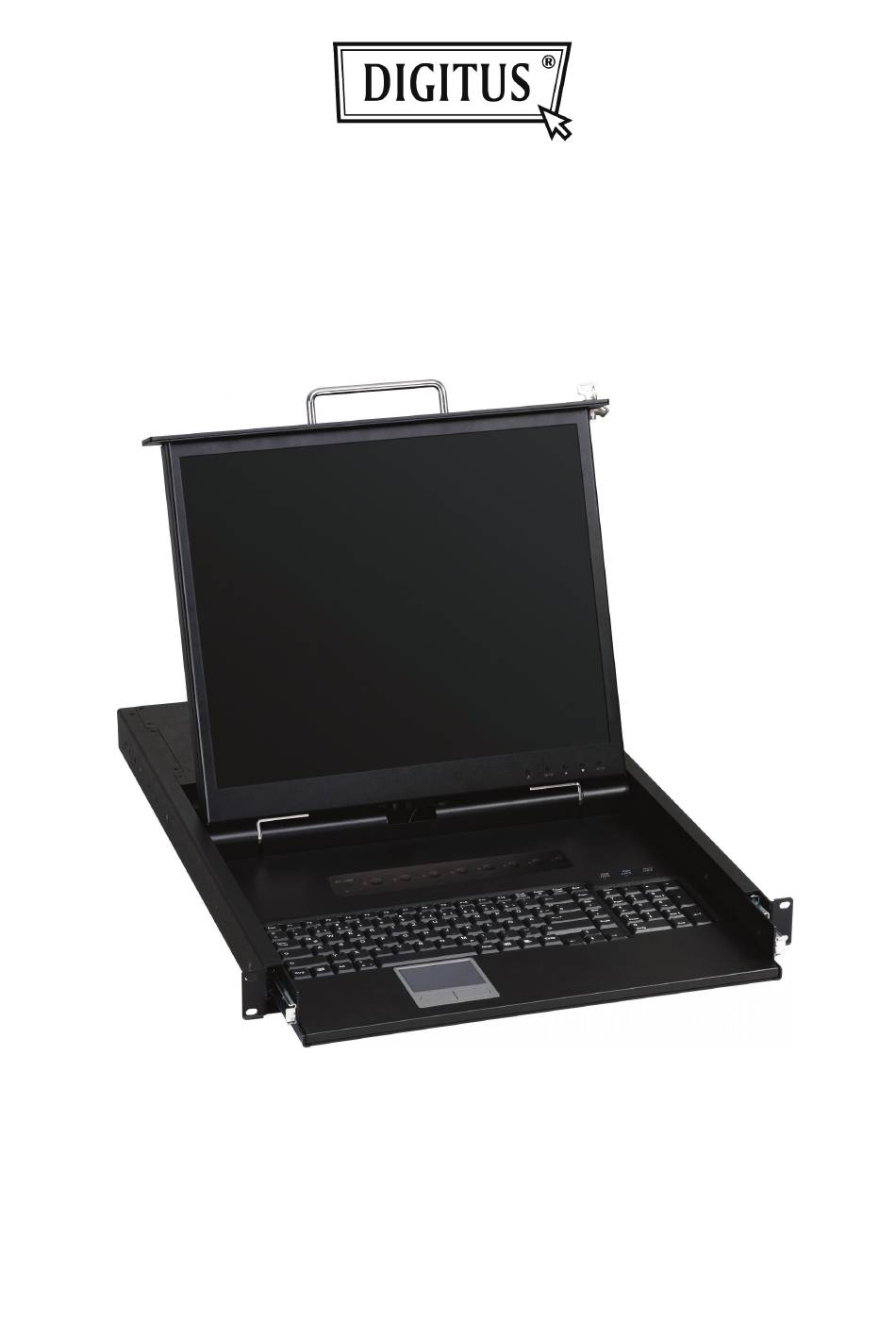

- Page 1 19" TFT LCD CONSOLE AVEC SWITCH KVM (8-PORT/16-PORT) MANUEL DE L’UTILISATEUR DS-72303GE / DS-72303US DS-72402GE / DS-72402US...
-
Page 2: Specifications Du Moniteur Lcd
SPECIFICATIONS DU MONITEUR LCD Taille 19 inch Type d’écran Contraste 700:1 Luminosité 300 cd/m 160° Angle de vue Résolution 1280x1024 à 75Hz Temps de réponse 6 ms Affichage Couleur 16.2 M MISE EN MARCHE DU MONITEUR LCD Clavier numérique programmé Touche alimentation: Utiliser cette touche pour allumer ou éteindre le moniteur LCD. - Page 3 Liste des fonctions de contrôle OSD 1. Couleur: Contraste Luminosité Réglage Couleur Temp Couleur.: 9300, 6500, 5800, 5RGB, UTILISATEUR Sortie 2. Réglage Image: Horloge Phase Gamma Définition Sortie 3. Position: H. Position V. Position Sortie 4. Menu OSD: H. Pos OSD V.
-
Page 4: Brève Introduction
BRÈVE INTRODUCTION Le KVM Switch vous permet de contrôler plusieurs ordinateurs à l’aide d’un clavier, une souris ou un moniteur. Entre temps, vous n’avez qu’à brancher le câble, allumer le PC pour contrôler jusqu’à 256 ordinateurs sans devoir installer une carte interface ou de logiciel additionnel. -
Page 5: Conditions De L'équipment
FONCTIONS ‧ Le clavier, la souris et l’écran LCD 19”sont intégrés sur la KVM switch. ‧ Contrôles autonomes pour 4/8/16 appareils PCs. ‧ Contrôles en cascade 64/128/256 appareils PCs. ‧ À travers l’OSD, vous pouvez utiliser la touche d’accès rapide, la souris et appuyer sur la touche sur le panneau avant pour changer de PC. -
Page 6: Spécifications
SPÉCIFICATIONS 8-Port 16-Port Connecteur 3-en-1 HD-15 (Femelle) Moniteur 19” TFT LCD Connecteur Souris module bloc à effleurement Console Clavier 104 touches Standard Touches de choix de port sur panneau avant Port LEDs Alimentation Incorporé Résolution vidéo 1280x1024 à 75HZ Dimensions 600x450x48 mm Poids 13.3 Kg... -
Page 7: Configuration
CONFIGURATION 8-Port Vue avant 16-Port Vue avant 1. Changement de choix de port Appuyez sur la touche pour directement changer au PC qui lui correspond. • Dans une architecture en cascade, si le port est raccordé à un KVM en non un PC, alors la touche ne répondra pas. - Page 8 8-Port Vue arrière 16-Port Vue arrière 1. Port CPU Installez ici le câble raccordé à un PC. 2. Port mise à jour Ce produit fournit une mise à jour du firmware. 3. Prise pour cordon de secteur AC L’alimentation AC est applicable à 100~240VAC, 50Hz~60Hz 4.
- Page 9 INSTALLATION • Autonome 1. Assurez-vous que l’interrupteur à l’arrière du KVM est en position OFF. Raccordez un bout du cordon de secteur au KVM et l’autre à une source d’alimentation AC. 2. Assurez-vous de mettre le PC hors tension, puis installez le câble 3-en-1 sur chaque PC un à...
- Page 10 Note: Il n’est pas nécessaire déteindre tout le système pour installer d’autres PCs ou KVM. Il suffit de s’assurer que le nouveau PC ou KVM est éteint pendant l’installation. Si le KVM est mis hors tension dû à des facteurs externes (tels qu’une panne d’électricité...
-
Page 11: Opération
OPÉRATION Choix de port La série de KVM KC fournit 4 méthodes de changement de port : touche manuelle, touche d’accès rapide, clique de souris et l’OSD. • Touche manuelle C’est la méthode de changement la plus simple. Vous n’avez qu’à appuyer sur la touche de choix de port (Port Selection Switch) à... - Page 12 • Opération Vous pouvez contrôler les options par clavier ou par souris. Pour le contrôle par clavier, à part des flèches montantes et descendantes, il y a des touches de fonction spéciale telles Enter, la barre espace, les touches de fonction (F1, F4…) dans le champ de remarques OSD.
- Page 13 1. Ce champ fournit de l’information sur les PCs branchés. Comme le montre la figure ci-dessus, 03 correspond au numéro de port sur le KVM principal, 04 correspond au port de l’esclave et Mail Ser 4 est le nom du PC défini par l’utilisateur. Si un PC est raccordé...
- Page 14 4. Champ de conseils pour instructions: ↑↓: Déplacer; Utilisez la touche ↑↓ sur le clavier ou la souris pour déplacer la barre de sélection. SPC: Édite; la « barre espace » sur le clavier sert à modifier le nom du PC ou du KVM.
- Page 15 Article Description Par déf. Autre choix Pour le changement de ports, balayage auto et fermeture de l’OSD, le moniteur affichera Numéro, Mode Aff. Chaîne Plein l’information de la chaîne et le mode de sélection. Affiche le temps d’affichage de l’information 10Sec, toujours, Temps Aff.
- Page 16 • Mode Balayage Auto: Lancez d’abord l’OSD, puis appuyez sur la touche F4 pour accéder au mode Balayage Auto. Si vous voulez balayer le PC, vous devez utiliser le SVS pour choisir le Temps de Balayage Auto pour le temps de résidence, qui inclue 5 sec, 10 sec, 20 sec, 30 sec et 60 sec.
-
Page 17: Résolution De Problèmes
Procédure: 1. Téléchargez et installez le logiciel KVMISP.msi Note : Ce logiciel ne fonctionne qu’avec Win98SE, ME, XP ou 2000 2. Raccordez le câble de mise à jour F/W, au PC au port RS-232 (COM-X) alors que le KVM est sur le clavier sur le port de Console. 3.
