Notice d'utilisation

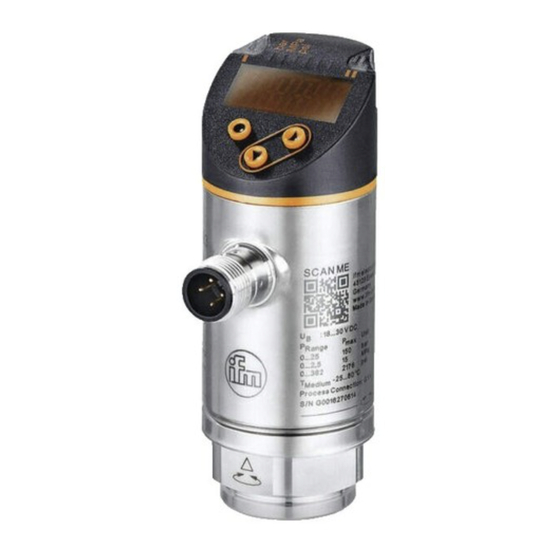

Capteur de pression électronique
PN3xxx
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic efector500 PN3 Serie

  • Page 1 Notice d'utilisation Capteur de pression électronique PN3xxx...
  • Page 2: Table Des Matières

    Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������4 1�1 Symboles utilisés �������������������������������������������������������������������������������������������4 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 3�1 Application �����������������������������������������������������������������������������������������������������5 4 Fonction ���������������������������������������������������������������������������������������������������������������6 4�1 Communication, paramétrage et évaluation ��������������������������������������������������6 4�2 Fonction de commutation ������������������������������������������������������������������������������6 4�3 Fonction analogique ��������������������������������������������������������������������������������������7 5 Montage ���������������������������������������������������������������������������������������������������������������7 6 Raccordement électrique �������������������������������������������������������������������������������������8 7 Eléments de service et d'indication ���������������������������������������������������������������������9...
  • Page 3 10 Fonctionnement �����������������������������������������������������������������������������������������������19 10�1 Lecture des valeurs de paramètres réglées ����������������������������������������������19 10�2 Autodiagnostic / messages d'erreur �����������������������������������������������������������20 11 Données techniques et schéma d'encombrement �������������������������������������������21 11�1 Plages de réglage ��������������������������������������������������������������������������������������21 11�2 Autres données techniques������������������������������������������������������������������������22 12 Réglage usine ��������������������������������������������������������������������������������������������������23...
  • Page 4: Remarques Préliminaires

    1 Remarques préliminaires 1.1 Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage → Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité • Lire cette notice avant la mise en service de l'appareil�...
  • Page 5: Fonctionnement Et Caractéristiques

    3 Fonctionnement et caractéristiques L'appareil mesure et surveille la pression du système de machines et d'installations� 3.1 Application Type de pression : pression relative Tenue en pression N° de Pression Etendue de mesure statique (pression max. commande d'éclatement admissible) * Capteurs de pression avec filetage intérieur G¼...
  • Page 6: Fonction

    Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée� La pression d'éclatement indiquée ne doit pas être dépassée� Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit� REMARQUE : risque de blessures ! Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à...
  • Page 7: 4�3 Fonction Analogique

    La largeur de la fenêtre peut être réglée par la différence entre FH1 et FL1� FH1 = valeur supérieure, FL1 = valeur inférieure� P = pression du système ; HY = hystérésis ; FE = fenêtre 4.3 Fonction analogique OUT2 est une sortie analogique : • [ou2] détermine si l'étendue de mesure est affichée pour 4���20 mA ([ou2] = [I]) ou 0���10 V ([ou2] = [U])�...
  • Page 8: Raccordement Électrique

    6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés� Alimentation en tension selon EN 50178, TBTS, TBTP� ► Mettre l'installation hors tension� ► Raccorder l'appareil comme suit : Couleurs des fils conducteurs noir...
  • Page 9: Eléments De Service Et D'indication

    7 Eléments de service et d'indication 1 à 8 : LED indicatrices LED 1 Etat de commutation OUT1 (allumée si la sortie 1 est commutée)� LED 8 Aucune fonction LED 2 - 7 Pression du système dans l'unité de mesure indiquée� 9: Bouton "Enter"...
  • Page 10: Menu

    8 Menu 8.1 Structure du menu : menu principal Les points de menu grisés p� ex� [ FH1 ] ne sont actifs qu'après la sélection des paramètres assignés�...
  • Page 11: 8�2 Explications Du Menu

    8.2 Explications du menu 8.2.1 Explication du niveau de menu 1 SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute avec réglage hystérésis� SP1/rP1 est affiché si le paramètre [Hno] ou [Hnc] pour OUT1 était réglé dans le menu Fonctions étendues "EF"� FHx/FLx Valeur limite supérieure / inférieure pour la pression du système à...
  • Page 12: Paramétrage

    9 Paramétrage Pendant le paramétrage l'appareil reste en mode de fonctionnement� Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé� 9.1 Paramétrage général Chaque paramétrage se fait en 3 étapes : Sélectionner le paramètre ►...
  • Page 13 Si [C�Loc] est affiché quand on essaie de modifier une valeur de paramètre, une modification est effectuée via un logiciel de paramétrage en même temps (blocage temporaire)� Si [S�Loc] est affiché, le capteur est verrouillé en permanence par le logiciel� Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage�...
  • Page 14 • Verrouillage / déverrouillage L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle� ► S'assurer que l'appareil est en mode de fonctionnement normal� ► Appuyer sur [▲] + [▼] simultanément pendant 10 s� > [Loc] est affiché� 10 s Durant le fonctionnement : [Loc] est indiqué...
  • Page 15: 9�2 Configuration De L'affichage (Option)

    9.2 Configuration de l'affichage (option) ► Sélectionner [uni] et régler l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [inHG] Les unités à sélectionner dépendent de l'appareil correspondant� ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1] : rafraîchissement de la valeur mesurée toutes les 50 ms�...
  • Page 16: 9�3�3 Réglage Des Seuils De Commutation Avec Fonction Fenêtre

    9.3.3 Réglage des seuils de commutation avec fonction fenêtre ► [ou1] doit être réglée comme [Fno] ou [Fnc]� ► Sélectionner [FH1] et régler la valeur limite supérieure� ► Sélectionner [FL1] et régler la valeur limite inférieure� FL1 est toujours inférieur à FH1� Seules les valeurs qui sont plus basses que FH1 sont acceptées�...
  • Page 17: 9�4�5 Restaurer Les Réglages Usine

    9.4.5 Restaurer les réglages usine ► Sélectionner [rES]� ► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] et le maintenir appuyer jusqu'à ce que [----] soit affiché� ► Appuyer brièvement sur [●]. Il est utile que vous notiez vos réglages avant d'exécuter la fonction (→ 12 Réglage usine)� 9.4.6 Réglage du changement de couleur de l'affichage ► Sélectionner [coLr] et régler la fonction : - [rEd] = couleur de l'affichage rouge (indépendante de la valeur mesurée)�...
  • Page 18: 9�4�7 Représentation Graphique Du Changement De Couleur De L'affichage

    9.4.7 Représentation graphique du changement de couleur de l'affichage Changement de couleur de l'affichage Changement de couleur de l'affichage avec le paramètre [r1ou], mode fonction avec le paramètre [G1ou], mode fonction hystérésis hystérésis OUT1 OUT1 Valeur mesurée > seuil de commutation Valeur mesurée >...
  • Page 19: Fonctionnement

    Changement de couleur de l’affichage avec Changement de couleur de l’affichage avec le paramètre [r-cF] indépendant de OUT1� le paramètre [G-cF] indépendant de OUT1� Valeur mesurée entre cFL et cFH ; Valeur mesurée entre cFL et cFH ; affichage = rouge affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge...
  • Page 20: 10�2 Autodiagnostic / Messages D'erreur

    10.2 Autodiagnostic / messages d'erreur L'appareil dispose de possibilités étendues pour l'autodiagnostic� • Il se surveille automatiquement pendant le fonctionnement� • Des avertissements et des états d'erreur sont affichés (même si l'afficheur est désactivé), en plus ils sont disponibles via le logiciel de paramétrage� aucune Tension d'alimentation trop ►...
  • Page 21: Données Techniques Et Schéma D'encombrement

    11 Données techniques et schéma d'encombrement 11.1 Plages de réglage ΔP PN3160 8700 8680 PN3560 59,8 PN3070 5800 5780 PN3570 39,8 PN3071 3620 3600 PN3571 24,9 99,5 PN3092 1450 1445 PN3592 0,05 9,95 0,05 24,9 PN3093 PN3593 0,02 0,01 2,49 0,01 -0,9 -0,95...
  • Page 22: 11�2 Autres Données Techniques

    ΔP mbar -990 -995 -14,4 -14,5 -0,05 0,05 PN3129 PN3529 -99,5 -0,5 inHG -29,3 -29,4 -0,1 ΔP = incréments 11.2 Autres données techniques Données techniques et schéma d'encombrement sur : www.ifm.com → "Nouvelle recherche" → Saisir le numéro d'article.
  • Page 23: Réglage Usine

    12 Réglage usine Réglage usine Réglage utilisateur SP1 / FH1 25 % MEW *** rP1 / FL1 23 % MEW *** 0,06 0,10 bAr / mbAr coLr MEW * MAW ** * = Valeur finale de l’étendue de mesure (MEW) ** = Valeur initiale de l’étendue de mesure (MAW) *** = La valeur en pourcentage affichée de la valeur finale de l’étendue de mesure (MEW) du capteur correspondant en bar / mbar est réglée (pour PN3xx9 la valeur...
