Manuels Connexes pour TRENDnet THA-103AC
Sommaire des Matières pour TRENDnet THA-103AC

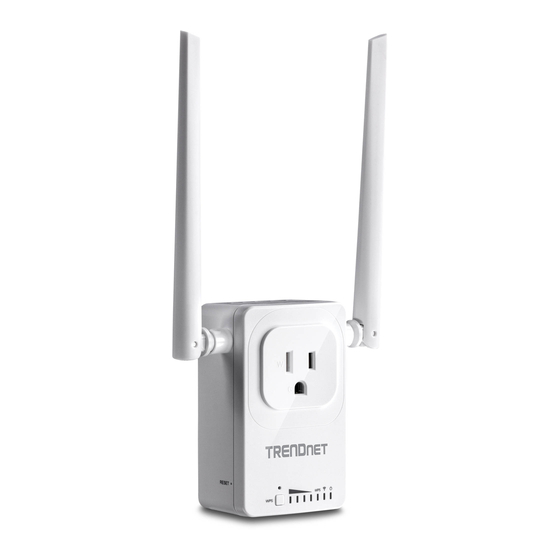

- Page 1 Switch home smart (avec extenseur WiFi AC) Ÿ THA-103AC Guide d'installation rapide (1) Ÿ THA-103AC (V1) /02.23.2016...
-
Page 2: Avant De Débuter
1. Avant de débuter Contenu de l'emballage Ÿ THA-103AC Ÿ Guide d'installation rapide en plusieurs langues Ÿ CD-ROM (guide de l'utilisateur) Configuration minimale Ÿ Réseau WiFi AC ou N existant Ÿ Périphérique mobile (p. ex. smartphone ou tablette) avec Android (version 2.3 ou... -
Page 3: Installation Du Wps Avec Un Appareil Ios
WPS avec un appareil Android) ou à la section 5 (Installation manuelle avec un appareil Android). 1. Pour la première installation, branchez le THA-103AC à une prise de courant à proximité de votre routeur ou de votre point d'accès WiFi. Positionnez l'interrupteur sur «... - Page 4 3. Appuyez sur le bouton WPS du THA-103AC et maintenez-le enfoncé. Pour vous connecter à un réseau 2,4 GHz, appuyez sur le bouton et maintenez-le enfoncé pendant trois secondes. Pour vous connecter à un réseau 5GHz, appuyez sur le bouton et maintenez-le enfoncé pendant sept secondes. Le voyant LED WiFi clignotera lors de la connexion.
- Page 5 6. Ouvrez l'application TRENDnet Smart Home. 7. Appuyez sur l'icône Add (+) (Ajouter).
- Page 6 8. Appuyez sur LAN Search (Recherche LAN). 9. Sélectionnez le switch intelligent THA-103AC.
- Page 7 10. Indiquez le mot de passe par défaut du périphérique: admin 11. Appuyez sur Done (Terminé) pour enregistrer les modifications. 12. Appuyez sur le THA-103AC.
- Page 8 15. L'installation est à présent terminée ! Pour davantage de détails concernant la configuration et les paramètres avancés, veuillez consulter le CD-Rom avec le guide de l'utilisateur. Merci de visiter www.trendnet.com pour les mises à jour produit et l'assistance en ligne.
-
Page 9: Installation Manuelle Avec Un Appareil Mobile Ios
3. Installation manuelle avec un appareil mobile iOS Remarque: Ÿ L'installation manuelle utilise l'application gratuite de TRENDnet afin de connecter le THA-103AC à votre réseau WiFi. Ÿ Si vous disposez d'un appareil mobile Android, passez à la section suivante (Installation du WPS avec un appareil Android) ou à la section 5 (Installation manuelle avec un appareil Android). - Page 10 3. Activez les paramètres WiFi de votre appareil mobile iOS et connectez-vous à votre THA-103AC. 4. Indiquez le mot de passe du WiFi et appuyez sur Join (Rejoindre). Le mot de passe par défaut est password. 5. Ouvrez l'application TRENDnet Smart Home. 6. Appuyez sur l'icône Add (+) (Ajouter).
- Page 11 7. Appuyez sur LAN Search (Recherche LAN). 8. Sélectionnez le switch intelligent THA-103AC.
- Page 12 9. Indiquez le mot de passe par défaut du périphérique: admin. 10. Appuyez sur Done (Terminé) pour enregistrer les modifications. 11. Appuyez sur l'icône Device Settings (installation du périphérique)
- Page 13 12. Appuyez sur Advanced Settings (paramètres avancés). 13. Appuyez sur WiFi Setting (paramètres WiFi) et appuyez ensuite sur WiFi.
- Page 14 14. Sélectionnez votre réseau WiFi. Le THA-103AC est capable d'étendre à la fois les réseaux 2,4 GHz et 5 GHz. Si votre routeur est compatible avec la mise en réseau dual band, choisissez à quelle bande l'appareil se connectera. 15. Indiquez le mot de passe de votre réseau WiFi et appuyez sur OK.
- Page 15 Pour davantage de détails concernant la configuration et les paramètres avancés, veuillez consulter le CD-Rom avec le guide de l'utilisateur. Merci de visiter www.trendnet.com pour les mises à jour produit et l'assistance en ligne. Remarque: Nous vous recommandons de modifier votre mot de passe afin d'assurer la sécurité...
-
Page 16: Installation Du Wps Avec Un Appareil Android
WPS avec un appareil iOS) ou à la section 3 (Installation manuelle avec un appareil iOS). 1. Pour la première installation, branchez le THA-103AC à une prise de courant à proximité de votre routeur ou de votre point d'accès. Positionnez l'interrupteur sur «... - Page 17 3. Appuyez sur le bouton WPS du THA-103AC et maintenez-le enfoncé. Pour vous connecter à un réseau 2,4 GHz, appuyez sur le bouton et maintenez-le enfoncé pendant trois secondes. Pour vous connecter à un réseau 5GHz, appuyez sur le bouton et maintenez-le enfoncé pendant sept secondes. Le voyant LED WiFi clignotera lors de la connexion.
- Page 18 6. Ouvrez l'application TRENDnet Smart Home. 7. Appuyez sur l'icône Add (+) (Ajouter).
- Page 19 8. Appuyez sur LAN Search (Recherche LAN). 9. Sélectionnez le switch intelligent THA-103AC. 10. Indiquez le mot de passe par défaut: admin...
- Page 20 11. Appuyez sur l'icône Add (+) (Ajouter). 12. Sélectionnez le switch intelligent THA-103AC.
- Page 21 Bleu ON 14. L'installation et la configuration de l'extenseur WiFi sont à présent terminées ! Votre installation est à présent terminée. Le THA-103AC peut être installé à son emplacement définitif. Pour envoyer le signal le plus puissant de l'extendeur WiFi intégré, installez l'appareil dans une zone où...
-
Page 22: Installation Manuelle Avec Un Appareil Android
5. Installation manuelle avec un appareil Android Remarque: Ÿ L'installation manuelle du WiFi utilise l'application gratuite de TRENDnet afin de connecter le THA-103AC à votre réseau WiFi. Ÿ Si vous disposez d'un appareil mobile iOS, passez à la section 2 (Installation du WPS avec un appareil iOS) ou à... - Page 23 4. Indiquez le mot de passe du WiFi et appuyez sur OK. Le mot de passe par défaut est password. 5. Ouvrez l'application TRENDnet Smart Home.
- Page 24 6. Appuyez sur l'icône Add (+) (Ajouter).
- Page 25 7. Appuyez sur LAN Search (Recherche LAN). 8. Sélectionnez le switch intelligent THA-103AC.
- Page 26 9. Indiquez le mot de passe par défaut du périphérique: admin 10. Appuyez sur l'icône Add (+) (Ajouter).
- Page 27 11. Appuyez sur l'icône Right Arrow (Flèche droite). 12. Appuyez sur Advanced (Avancé).
- Page 28 13. Appuyez sur Loading (Chargement) 14. Sélectionnez votre réseau WiFi. Le THA-103AC est capable d'étendre à la fois les réseaux 2,4 GHz et 5 GHz. Si votre routeur est compatible avec la mise en réseau dual band, choisissez à quelle bande l'appareil se connectera.
- Page 29 15. Indiquez le mot de passe de votre réseau WiFi et appuyez sur OK. 16. Fermer l'application. 17. Connectez votre appareil mobile à votre réseau WiFi et relancez l'application TRENDnet Smart Home. 18. Appuyez sur le THA-103AC. 19. Appuyez sur l'icône power (alimentation) pour vérifier que l'appareil s'allume et s'éteint. Rouge OFF...
- Page 30 Pour davantage de détails concernant la configuration et les paramètres avancés, veuillez consulter le CD-Rom avec le guide de l'utilisateur. Merci de visiter www.trendnet.com pour les mises à jour produit et l'assistance en ligne. Remarque: Nous vous recommandons de modifier votre mot de passe afin d'assurer la sécurité...
- Page 31 Home Smart Switch (with AC Wi-Fi Extender) Nom du produit: Nom Commercial: TRENDnet TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité. Sécurité...
- Page 32 à ce produit. Garantía Limitada TRENDnet garantiza sus productos contra defectos en los materiales y mano de obra, bajo uso y servicio normales, durante el siguiente periodo de tiempo a partir de la fecha de compra. Garantía: 3 años (Cuando proceda: 1 año de garantía para componentes de adaptadores de corriente, fuente de...
- Page 33 THA-103AC Garantia Limitada TRENDnet garante seus produtos contra defeitos em material e mão de obra, sob condições normais de uso e serviço, pelo seguinte tempo a partir da data da compra. Garantia: Garantia limitada de 3 anos. (Quando aplicável: 1 ano de garantia para adaptador de tensão, fonte e componentes de ventoinhas).
- Page 34 Product Warranty Registration If you have any questions regarding the product Please take a moment to register your installation, please contact our Technical Support. product online. Go to TRENDnet’s website at: Toll free US/Canada: 1-866-845-3673 www.trendnet.com/register Regional phone numbers available at www.trendnet.com/support...
