Préparation de la station météorologique

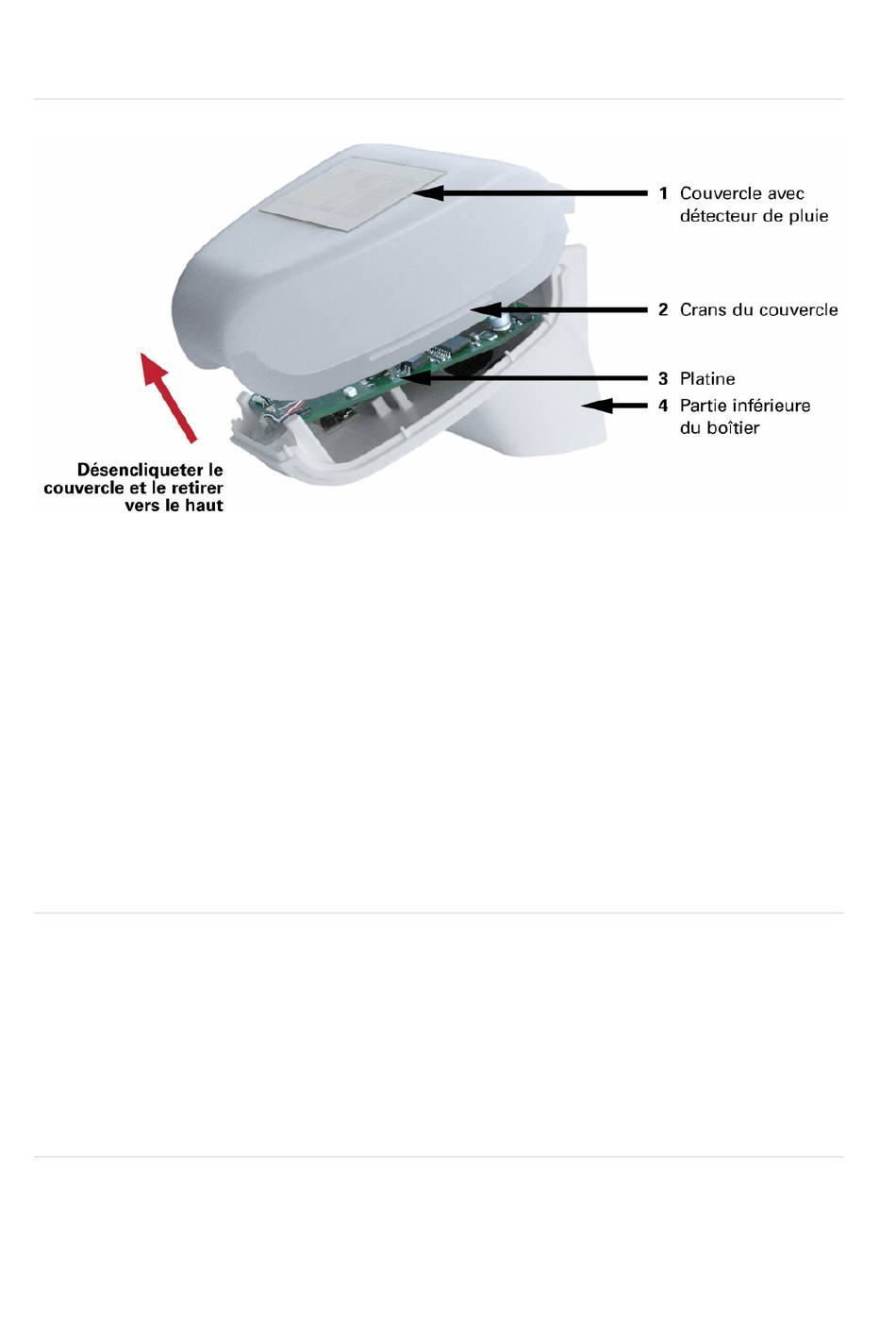

Fig. 9
Le couvercle de la station météorologique avec détecteur de pluie est encliqueté au
bord inférieur à droite et à gauche (voir fig. 9). Retirez le couvercle de la station
météorologique. Procédez avec précaution pour ne pas déchirer le raccordement de
câble entre la platine à la partie inférieure et le détecteur de pluie dans le couvercle
(câble avec fiche).
Guidez le câble pour le raccordement à travers le joint en caoutchouc sur la face
inférieure de la station météorologique et raccordez la tension et le bus aux bornes
prévues à cet effet. Le raccordement s'effectue avec un câble téléphonique disponible
dans le commerce (J-Y(ST)Y 2 × 2 × 0,8).
Orientation de l'antenne DCF77
L'antenne pour la réception DCF77 de la date et de l'heure se trouve dans le boîtier en
dessous de la platine. Avec la vis de réglage (voir chapitre « Construction de la platine »,
fig. 1, N°. 4), l'antenne peut être tournée à un angle de 180° et ainsi être orientée de
manière optimale. La réception est donnée lorsque la DEL de contrôle (voir fig. 1, N°. 3)
clignote régulièrement une fois par seconde (à la seconde 59, la DEL cesse brièvement
de clignoter). La DEL cesse à clignoter et éteinde 30 minutes après la mise en marche.
Installation de la station météorologique
Fermez le boîtier en mettant le couvercle sur la partie inférieure. Le couvercle doit
s'encliqueter à droite et à gauche avec un « clic » audible.
10
Station météorologique P03/3-RS485-WAGO • Dernière mise à jour : 30/09/2009
Sous réserve de modifications techniques. Sous réserve d'erreurs.
