tionales en vigueur régissant la plomberie et l'électricité
à l'intérieur des bâtiments.

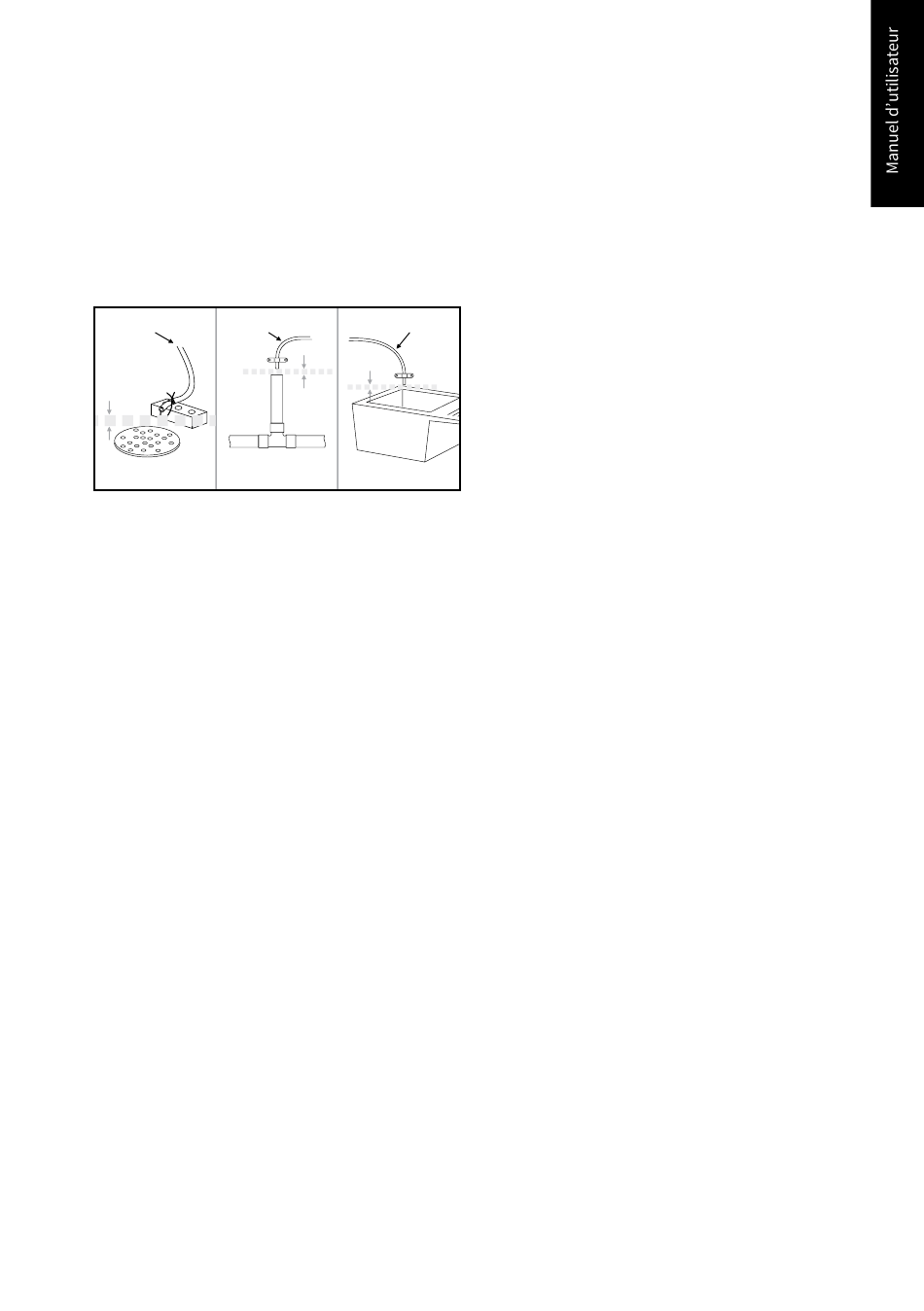

• Il est nécessaire d'avoir une connexion à égout de tuyau
ouvert, si possible au-dessous de l'installation. Le diamè-
tre de ce raccordement doit être, au minimum, de 1".
La distance maximale entre l'adoucisseur et la prise de
l'égout ne peut pas être supérieure à 6 mètres. Il est néce-
ssaire d'avoir un moyen d'égout pour déverser l'eau de la
régéné-ration. Si possible, il est meilleur d'avoir un tuyau
souterrain, proche à l'adoucisseur. Une sortie du lavoir ou
une colonne d'alimentation sont d'autres options possi-
bles. Installer le tuyau de la vanne de purge.
Tuyau vers égout
Tuyau vers égout
4 cm
d'aération
Egout souterrainT
uyau d'alimentation
• Le lieu prévu pour l'installation doit avoir l'espace suffi-
sant pour le système, ses accessoires et raccordements,
et permettre une maintenance aisée.
• Le système doit être à l'abri des intempéries.
• Le système ne doit pas être installé au côté d'une source
de chaleur ou recevoir un flux d'air chaud direct.
• L'environnement où le système a été installé et le robi-
net doivent avoir des conditions d'hygiène appropriées.
• Eviter toutes les éclaboussures sur le système en prove-
nance des tuyaux, égouts, etc.
• Si l'eau adoucie est fournie à un générateur d'eau chau-
de ou de vapeur, il faut installer un clapet anti-retour, en-
tre l'adoucisseur et le générateur, afin d'éviter que l'eau
chaude puisse retourner au système.
• On doit installer des clapets pour prendre des échanti-
llons d'eau traitée et sans traiter, aussi proche que possi-
ble de l'adoucisseur.
• S'il y a des vannes à fermeture rapide, on recommande
d'installer un dispositif pour éviter les coups de bélier.
• L'adoucisseur seulement fonctionne avec un courant de
12 volts – 50 hertz, et l'alimentation provient du transfor-
mateur inclus au système. Veillez à utiliser le transforma-
teur et à le brancher dans une prise de 220 - 240 V, 50.
Le système de la maison doit être dûment protégé par un
disjoncteur ou un fusible.
• La pression maximale d'entrée de l'eau est de 8,6 bars.
Si la pression diurne est supérieure à 5,5 bars, celle de la
nuit ne peut pas dépasser le maximum. Utiliser une van-
ne pour réduire la pression si nécessaire. (Peut être que la
vanne pour réduire la pression réduise le débit). Si votre
maison est équipée avec un avertisseur de reflux, insta-
llez un réservoir d'expansion conformément aux normes.

5.3. MISE EN SERVICE ET MAINTENANCE

• L'appareil doit être désinfecté régulièrement.
• L'entretien du système doit être réalisé par un technicien
qualifié, dans des conditions d'hygiène appropriées.
(Pour plus de renseignements nous vous prions de con-
tacter le service technique de votre distributeur).
6. INSTALLATION DE L'APPAREIL
L'installation de l'appareil adoucisseur série WATERMARK
SERIES doit être réalisée par du personnel qualifié. Suivre
les recommandations de la Section 5 Avertissements de
ce manuel.
Comme on va installer un système qui améliore la qualité
de l'eau de boisson, tous les outils utilisés pour l'assem-
blage et l'installation doivent être parfaitement propres.
Ne jamais utiliser des outils contaminés ni imprégnés de
graisse, huile et oxydes. L'installation doit être réalisée
dans des conditions d'hygiène appropriées, en apportant
un soin extrême en ce qui concerne les matériaux en con-
tact avec l'eau. (Pour plus de renseignements, veuillez
contacter votre distributeur).
CONDITIONS PRÉALABLES:
Tuyau vers égout
1. On doit d'abord vérifier que les composants de l'appa-
reil ont été bien fournis. Veuillez noter que quelques com-
4 cm
posants peuvent être dans le réservoir de saumure.
d'aération
2. Lorsque l'emplacement de l'appareil a été sélectionné,
vérifier que l'espace disponible est suffisamment grand
tant pour l'assemblage que pour l'accès d'entretien.
3. Installer la colonne de l'appareil au lieu désiré pour
installer l'appareil. Vérifier que les tuyaux collecteurs in-
térieurs sont dans la colonne et vérifier aussi que le diffu-
seur intérieur est en bon état.
Sortie du lavoir
4. Installer le réservoir de saumure le plus proche pos-
sible de la colonne de résine, de préférence sur le côté
droit (voir schéma indicatif) afin que la distance entre
l'aspiration de saumure et le réservoir soit la plus courte
possible.
CHARGE DE LA COLONNE:
5. Couvrir la partie supérieure du tuyau collecteur pour
éviter que la résine traverse vers l'intérieur.
6. Remplir la colonne de résine avec de l'eau jusqu'à un
tiers afin d'éviter des dommages sur les collecteurs infé-
rieurs.
7. Avec précaution, charger la colonne. Tout d'abord elle
doit être chargée avec du gravier de support. Au cas où
l'appareil est fourni avec plus d'un type de gravier, on
doit commencer par la charge avec la plus grosse gra-
nulométrie. Ensuite, charger la colonne avec de la résine
adoucissante. Ce procédé sera plus facile si on utilise un
entonnoir. La charge de résine doit occuper entre un 50 et
75 % du volume total de la colonne.
8. Enlever la protection du tuyau intérieur.
9. Nettoyer le filet intérieur, en s'assurant qu'il ne reste
aucun résidu de résine.

MONTAGE DE LA VANNE:

10. Prendre la vanne WS-530-UPFLOW de son emballage
et la placer sur une surface plate où on puisse travailler
de manière aisée.
11. Monter la crépine supérieure sur la partie inférieure
de la vanne.
12. Avec précaution soulever la vanne au delà du niveau
de la bouteille, en plaçant l'orifice de la crépine supérieu-
re juste au-dessus du tuyau collecteur.
13. Baisser la vanne doucement pour introduire le tuyau
collecteur par l'orifice de la crépine supérieure.
14. Le tuyau collecteur doit être emboîté sur la partie in-
férieure de la vanne, où il y a le joint torique d'étanchéité.
15. Fileter la vanne au col de la bouteille en s'assurant que
ces deux pièces sont bien alignées.

RACCORDEMENT HYDRAULIQUE:

16. Faire le raccordement hydraulique entre les tuyaux
qu'il y a à l'installation et les raccordements d'entrée et
de sortie de la vanne comme l'indique le diagramme ci-
dessous.
