Orbis DECOLED 72 Notice D'utilisation

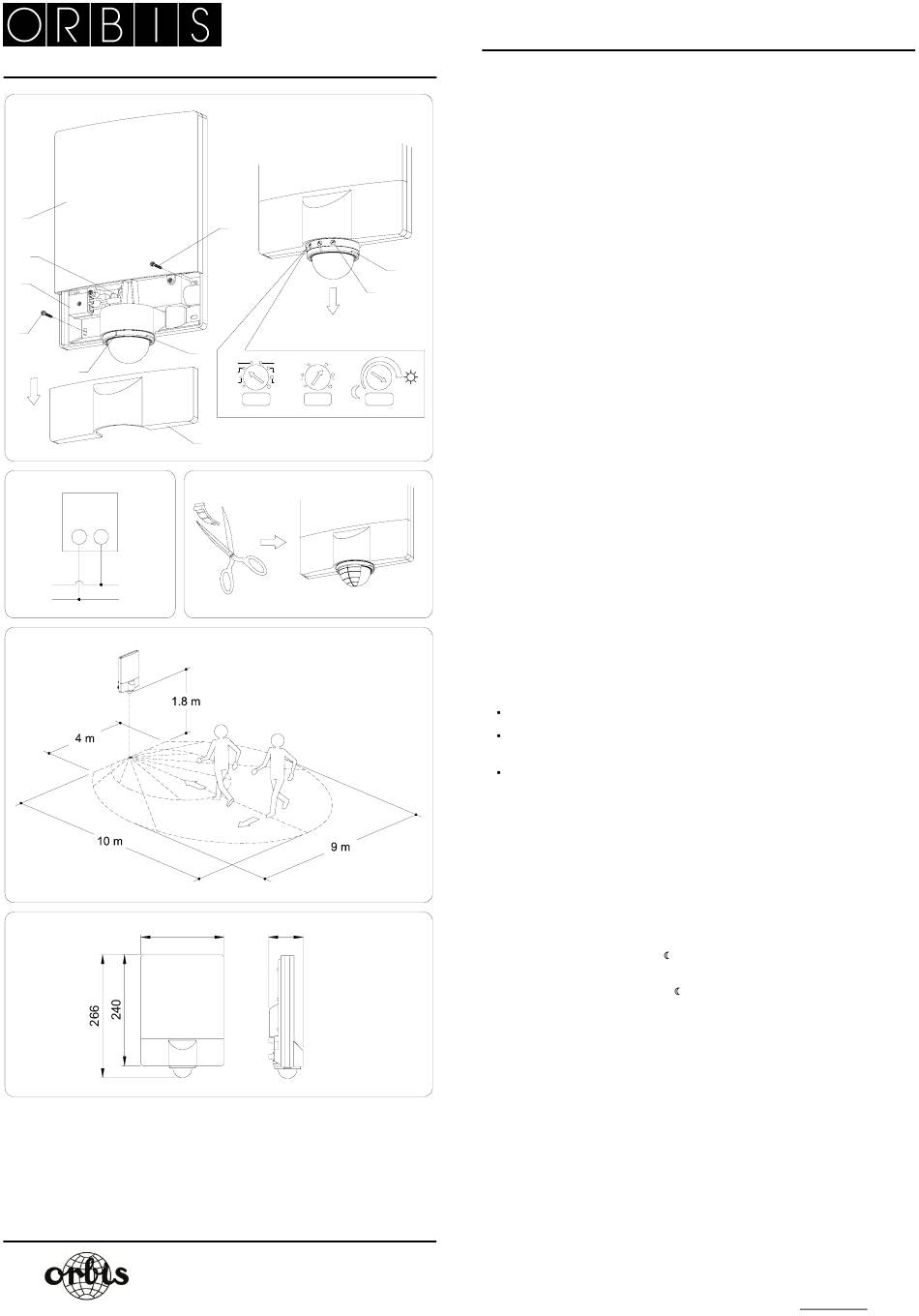

FIG.1
1
8
2
3
6
FIG.2
L N
N
L
FIG.4
FIG.5
180
00/02.2014
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
Teléfono:+ 34 91 5672277;
DECOLED 72
3
4
1min 3min
4h 6h
30sec 5min
2h 8h
15sec 10min
3sec 15min off D-D
TIME TIMER
5
FIG.3
74.3
E–28020 MADRID
Fax:+34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
ESP
INSTRUCCIONES DE EMPLEO
FIG.1
1. Lámpara LED
4. Sensor
7. Selectores de ajuste
DESCRIPCIÓN
El DECOLED 72 es una lámpara LED de 7,2 W que se enciende mediante un detector de
movimiento incorporado, que capta las emisiones invisibles infrarrojas procedente de
personas y otras fuentes de calor sin emitir ningún tipo de radiación.
Cuando una fuente de calor se mueve dentro del campo de captación del DECOLED 72,
este se enciende. Una vez que deja de captar el movimiento se apaga tras un tiempo de
retardo regulable, además, incorpora un funcionamiento en modo crepuscular. El DECOLED
72 reacciona únicamente cuando las condiciones de luz están por debajo del nivel
seleccionado.
4
INSTALACIÓN:
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un
7
instalador autorizado.
ANTES DE PROCEDER A LA CONEXIÓN DEBE ASEGURARSE QUE LOS CABLES A
CONECTAR NO ESTÁN BAJO TENSIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de seguridad.
No obstante, algunos campos electromagnéticos especialmente fuertes pueden llegar a
alterar su funcionamiento, por tanto, no debe instalarse próximo a campos inductivos
(motores, transformadores, centros de transformación, maquinaria industrial, etc.), señales
inalámbricas de alta frecuencia (WIFI, telefonía, inhibidores de señal. etc.), aparatos
emisores de infrarrojos (cámaras de seguridad, etc.).
LUX
MONTAJE
En pared evitando que en su área de detección se encuentren superficies altamente
reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos de temperatura
(calefacción, aire acondicionado, posibles corrientes de aire) o fuentes luminosas.
La sensibilidad de captador puede verse reducida si la temperatura del objeto a
detectar está próxima a la temperatura ambiente.
En la instalación del DECOLED 72 se debe tener en cuenta que la activación se produce
cuando la fuente de calor cruza sus haces de detección y, por lo tanto, si va en dirección al
aparato, la detección es posible que se produzca a una menor distancia, ya que puede que
no atraviese los haces hasta que esté próximo al aparato. En el dibujo de la FIG.4 las flechas
indican la dirección del movimiento de la persona u objeto a detectar.
La altura ideal de montaje es de 1,8 metros y la dirección del movimiento de la fuente de
calor se debe procurar que sea transversal a la lente del DECOLED 72 (FIG.4).
Realizar el montaje del aparato en pared como se muestra en la FIG.1.
CONEXIÓN
Para conectar el equipo retirar la tapa como se indica en la FIG.1. A continuación, conectar
de acuerdo al esquema de la FIG.2.
PUESTA EN SERVICIO. AJUSTES
Al conectar por primera vez, o después de una desconexión prolongada, los LEDs de la
lámpara se encienden durante 1 minuto independientemente de los ajustes.
Tirar ligeramente de la cabeza del sensor para acceder a los ajustes (FIG.1):
- TIME para la regulación del tiempo de retardo de apagado
- TIMER tiempo de encendido permanente al anochecer
OFF - funciona como un detector de movimiento siempre que la luminosidad esté por
debajo de la seleccionada en LUX.
2H/4H/6H/8H - cuando la luz ambiente llega a estar por debajo de los LUX ajustados
(al anochecer), el equipo se enciende permanentemente durante las horas
seleccionadas, funcionando el resto de la noche como detector.
D.-D – MODO CREPUSCULAR. Funciona encendiéndose permanentemente durante
la noche (luminosidad por debajo de la seleccionada) y apagado durante el día como
un interruptor crepuscular.
Con el selector LUX al máximo (☼), la función TIMER no actúa (OFF).
- LUX para regular la luminosidad
AJUSTE DEL CAMPO DE DETECCIÓN
Para ajustar el campo de detección girar:
- Selector TIME a la posición mínima.
- Selector TIMER a la posición OFF.
- Selector LUX hasta la posición ☼.
La cabeza del sensor puede girar 45º a cada lado desplazando la zona de detección.
AJUSTE DE LA LUMINOSIDAD
Cuando la luminosidad ambiental sea la deseada para el funcionamiento del detector, girar el
potenciómetro LUX hasta la posición
hasta que se encienda la iluminación.
Girando el selector LUX hacia la posición ☼, reaccionará en cualquier condición de
luminosidad. Girando hacia la posición
baja luminosidad.
AJUSTE DEL TIEMPO DE CONEXIÓN
Girando el selector TIME a su posición minima el tiempo de conexión será de 3 segundos, y
hacia su posición máxima de 15 minutos. Este tiempo se reinicia cada vez que el detector
capta. Una vez finalizada la temporización el DECOLED 72 tiene un periodo de inactividad
de 2 segundos aproximadamente en los que no detecta.
LIMITADORES DE ÁREA
Se suministra con unos limitadores de área que pueden ser recortados según necesidades,
para excluir un sector del campo cubra la parte correspondiente de la lente con los
limitadores como se muestra en la FIG. 3.
CARACTERÍSTICAS TÉCNICAS
Alimentación
Consumo propio estado OFF
Consumo propio estado ON
Luminosidad lámpara
Rango de luminosidad
A016.13.56832
Rango de temporización
Ángulo de detección
Campo de detección
Temperatura de funcionamiento
Grado de protección
Sujeto a cambios técnicos - información adicional en:
LÁMPARA LED CON DETECTOR DE MOVIMIENTO
2. Bornero 3. Tornillos de fijación
5. Tapa 6. Indicador dirección
8. Pasa-cables
. A continuación girar hacia la derecha lentamente
, solamente reaccionará en condiciones de muy
230 V~ 50 Hz
8 VA (1 W)
14 VA (8,5 W)
477 lm
5 - 1000 lux
de 3 s a 15 min
180º
10 metros máx.
-10 ºC a +40 ºC
IP44
www.orbis.es
