Goobay 67836 Mode D'emploi

DE
Betriebsanleitung
USB 3.0 HUBs
1 Sicherheitshinweise
1.1 Allgemein (USB 3.0 HUB und Netzteil)
• Betriebsanleitung vollständig und sorgfältig vor
Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise
zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
• Nicht in der Nähe von Funkgeräten, wie Funktastatu-
ren oder -mäusen verwenden.
Diese können die Signalübertragung stören.
• Defekte Produkte nicht selbst reparieren, sondern
an den Händler oder Hersteller wenden.
• Weder Produkt noch Zubehör umbauen oder modifi-
zieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte
Sonneneinstrahlung sowie Vibrationen und mechani-
schen Druck vermeiden.
• Nur im Trockenen verwenden.
• Gehäuse nicht öffnen.
1.2 Netzteil
Hinweise zur Netztrennung
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzste-
cker direkt am Steckergehäuse ziehen!
Das Produkt hat keinen Netzschalter und darf nur an gut
zugänglichen Steckdosen verwendet werden, um es im Notfall
und nach Gebrauch schnell aus dieser entfernen zu können.
1.3 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.
2 Beschreibung und Funktion
Dieses Produkt ist ein USB 3.0 Hub zur Schnittstellenerweiterung Ihres
Macs oder PCs. Es dient der Datenübertragung von oder zu Peripheriege-
räten und zum Laden mobiler USB-Kleingeräte. USB 3.0 SuperSpeed bietet
eine etwa 10-fach höhere Datenübertragungsrate als USB 2.0 Hi-Speed.

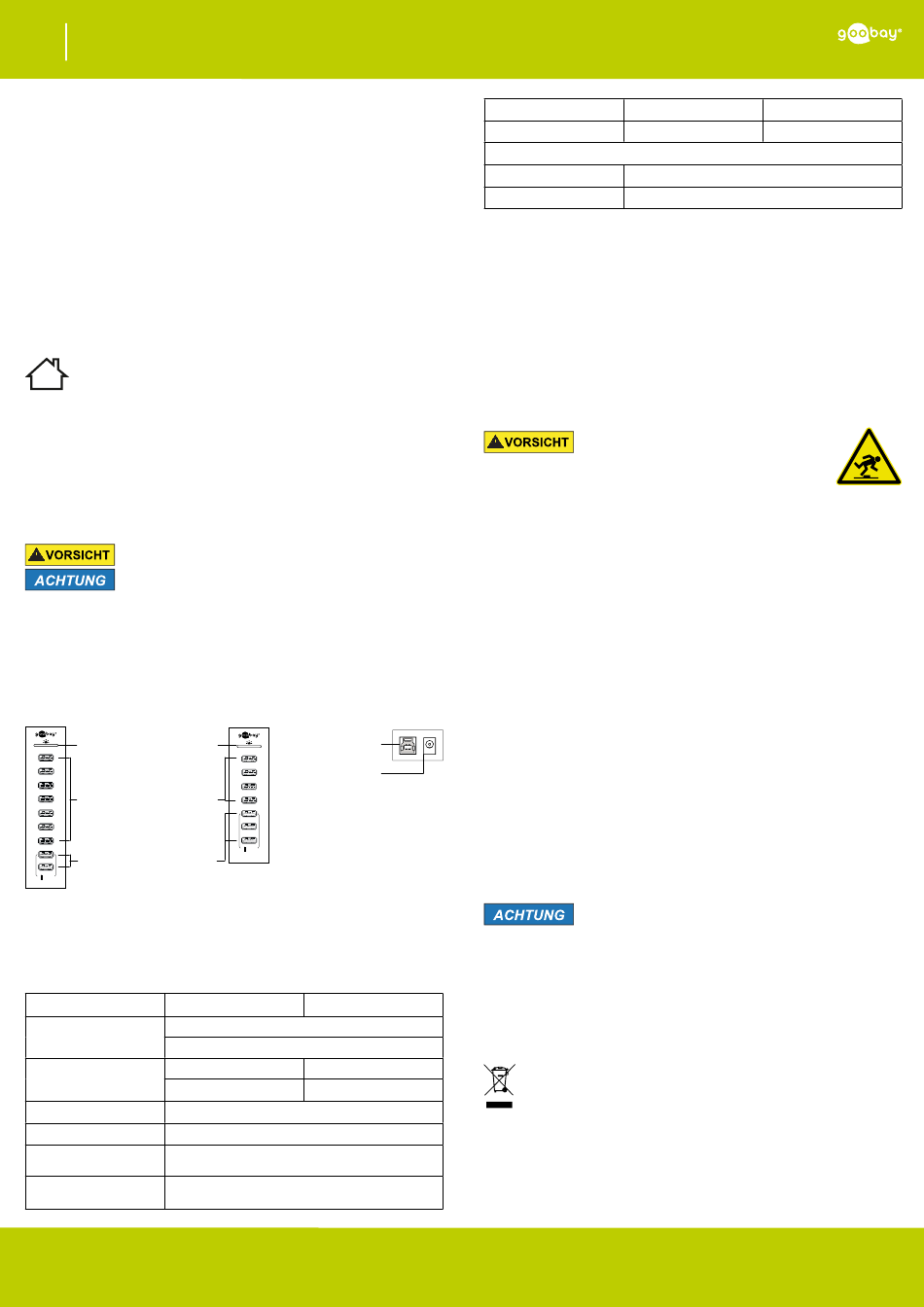

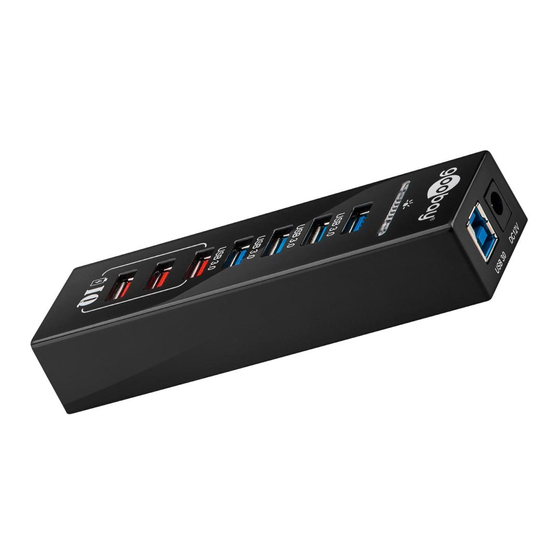

2.1 Bedienelemente
67836
Betriebs-LED
USB 3.0
USB 3.0
USB A-Buchse (9PIN)
USB 3.0
USB 3.0
USB 3.0
USB 3.0
USB 3.0
USB A-Buchse (4PIN)
IQ
Fig. 1: Frontansicht (67836+67834)
2.2 Lieferumfang
USB 3.0 HUB, Netzteil, USB 3.0 Adapterkabel, Betriebsanleitung
2.3 Technische Daten
USB 3.0 HUBs
Eingang
7x USB A-Buchse (9PIN)
Ausgang
2x USB A-Buchse (4PIN)
unterstützte Standards
Datenrate (Gbit/s)
unterstützte
Betriebssysteme
Ladestromstärke (A)
REV2014-11-28
V1.0
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
67834
USB B-Buchse
(9PIN)
DC-Buchse
USB 3.0
USB 3.0
USB 3.0
USB 3.0
IQ
67836 67834
1x USB B-Buchse (9PIN)
1x DC-Buchse 5.50 x 2.10 mm
4x USB A-Buchse (9PIN)
3x USB A-Buchse (4PIN)
USB 3.0 / 2.0 / 1.1
max. 5 / 0.480 / 0.012
Windows XP, Vista, 7, 8, 8.1,
Mac OS X 10.2 und höher
0.9 pro USB A-Buchse (9PIN) BLAU,
2.4 pro USB A-Buchse (4PIN) ROT
Maße (mm)
Gewicht (g)
Netzteil
Eingang
Ausgang
3 Bestimmungsgemäßer Gebrauch
• Verwenden Sie das Produkt
-
-
-
Alle anderen Verwendungen gelten als nicht bestimmungsgemäßer Ge-
brauch und sind nicht gestattet.
4 Vorbereitung
• Prüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
5 Anschluss
----------------------------------------------------------------------------------------
• Produkt sicher und waagerecht platzieren.
• Kabel und Netzteil sicher verlegen.
----------------------------------------------------------------------------------------
1. Schalten Sie Ihren PC an.
2. Schließen Sie das mitgelieferte Netzteil an die DC-Buchse des
USB 3.0 Hubs und an eine freie und gut zugängliche Steckdose an.
3. Schließen Sie das USB 3.0 Adapterkabel an die USB B-Buchse
(9PIN) des USB 3.0 Hubs und an einen freien USB-Steckplatz
Ihres PCs an.
6 Installation
Ihr USB 3.0 HUB funktioniert per Plug'n'Play und unterstützt Hot-Swapping.
Es ist keine Treiber-Installation nötig. Unter Umständen müssen einige
Peripheriegeräte vor Benutzung am USB 3.0 HUB zunächst direkt am PC
installiert werden.
7 Laden von Geräten
• Schließen Sie Smartphones und andere mobile Kleingeräte an
die blauen USB A-Buchsen (9PIN) an.
Die Ladestromstäke beträgt maximal 0.9 A pro Port.
• Schließen Sie Tablets und andere schnellladefähige Geräte an
die roten USB A-Buchsen (4PIN) an.
Die Ladestromstäke beträgt maximal 2.4 A pro Port.
USB 3.0 DC12V
8 Datenübertragung
• Nutzen Sie die blauen USB A-Buchsen (9PIN) zur Datenübertra-
gung.
Ihr USB-Hub ist zu USB 2.0 / 1.1 abwärtskompatibel. Die maximale Daten-
rate wird nur erreicht, wenn alle Peripheriegeräte USB 3.0 unterstützen.
9 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
----------------------------------------------------------------------------------------
Flüssigkeit kann Kurzschlüsse verursachen.
Reinigungsmittel und Chemikalien können die Produktoberflächen be-
schädigen.
• Produkt nur mit einem trockenen, weichen Tuch reinigen.
• Keine Reinigungsmittel und Chemikalien verwenden.
----------------------------------------------------------------------------------------
• Trocken und staubgeschützt lagern.
• Originalverpackung für den Transport aufheben.
10 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nicht mit dem
Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt
der Wiederverwertung oder Entsorgung zugeführt werden, weil
giftige und gefährliche Bestandteile bei unsachgemäßer Ent-
sorgung die Umwelt nachhaltig schädigen können. Sie sind gesetzlich
verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebens-
dauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu
regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Be-
triebsanleitung oder/und der Verpackung weist auf diese Bestimmungen
hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Alt-
geräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
- 1 -
154 x 38 x 24
85.3
115-240 V~ 50/60 Hz
12 V DC @ 5 A
nur unter Einhaltung der im Kapitel Sicherheitshinwei-
se genannten Maßnahmen
ausschließlich wie in Kapitel Beschreibung und
Funktion beschrieben und
nur innerhalb der genannten Betriebsbedingungen.
Sturzgefahr
Sachschäden durch Nässe
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
67836/67834
130 x 38 x 24
71.2
Goobay
®
