Sommaire des Matières pour Neve 1073SPX

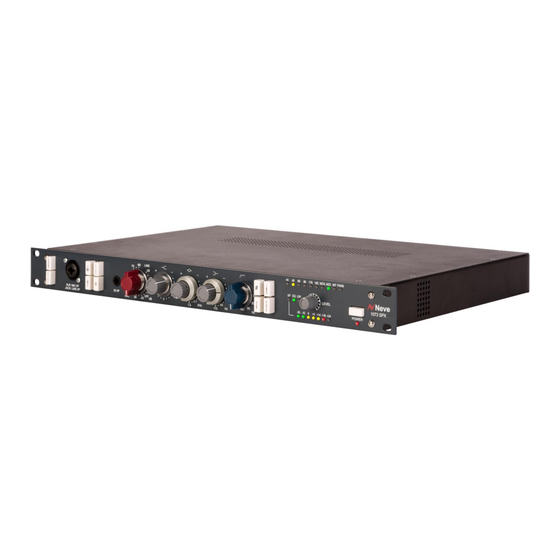

- Page 1 1073SPX Préamplificateur Microphone Simple & Egaliseur Manuel Utilisateur 527-413 Révision 1.1...
-
Page 2: Instructions Importantes Sur La Sécurité
© 2017 AMS Neve Ltd détient les droits d'auteur de toutes les informations et dessins contenus dans ce manuel, qui ne doivent pas être copiés ou reproduits par quelque moyen que ce soit, ou divulgués en partie ou en totalité à un tiers sans autorisation écrite. -
Page 3: Table Des Matières
Introduction à l'amplificateur de canal 1073SPX .................. 4 Configuration du 1073SPX ........................4 Panneau avant ............................5 Panneau arrière ............................ 7 Instructions pour une installation en Rack (baie) ................7 Dépannage ............................8 Spécifications ............................9 1073SPX Diagramme .......................... 10... -
Page 4: Introduction À L'amplificateur De Canal 1073Spx
Le 1073SPX correspond à un 1073® dans une unité de montage en rack autonome (1U). De base, le 1073SPX conserve le même design de classe A que le 1073 d'origine, mais intègre de nombreuses fonctionnalités supplémentaires lui permettant de se fondre dans un environnement de studio moderne. -
Page 5: Panneau Avant
Panneau avant POWER: Met l'appareil sous ou hors tension. La LED adjacente s'allume lorsque l'unité est allumée FRONT: Bascule l'entrée audio sur le connecteur combiné micro/ligne avant. NOTE: L'entrée directe (DI) remplace toujours l'entrée microphone, que le commutateur FRONT soit enfoncé ou non. DIGI: Bascule l'entrée et la sortie ligne vers le module numérique arrière. - Page 6 Filtre Passe-Haut: 18dB par pente d'octave, commutable entre 50Hz, 80Hz, 160Hz, 300 Hz. Phase: Inverse la phase du signal de sortie. Dans la position par défaut, la phase absolue est préservée à travers l'unité. Bascule le circuit d'égalisation dans le chemin du signal. INS: Bascule la boucle dans le chemin du signal.
-
Page 7: Panneau Arrière
Panneau Arrière +48V DC: Connectez-y le bloc d'alimentation fourni (PS10501) afin d’alimenter l'unité. Fuse: Utilisez toujours le bon calibre de fusible, comme indiqué à côté du porte-fusible. Calibre du fusible: T500mAL, 250v 20mm, Ø 5mm. MIC I/P: Entrée microphone symétrique. LINE I/P: Entrée ligne symétrique. -
Page 8: Dépannage
Dépannage Aucun son à la sortie ligne Vérifiez toutes les connexions à l'unité. Par exemple, vérifiez que toutes les entrées et sorties nécessaires sont branchées sur le même canal. Vérifiez le réglage de la commande LEVEL. Tournez dans le sens horaire pour augmenter le niveau de sortie ... -
Page 9: Alimentation
Dimensions Modules Largeur Hauteur Profondeur Poids approx. autonomes mm (pouces) mm (pouces) mm (pouces) kg (livres) 1073SPX 480 (19) 44 (1.75) 310 (12) 5 (11) Modules Alimentation 1073SPX , 250mA ±20mA sans le module digital. Terre Negative Spécifications Entrée Microphone: Impédance d’entrée 300...
